Dây Chuyền Chiết Rót Lon Tự Động Tốc Độ Cao

Trong ngành công nghiệp sản xuất nước giải khát, bia, và nước ép trái cây, bao bì lon nhôm ngày càng được ưa chuộng nhờ khả năng bảo quản hương vị vượt trội và tính thân thiện với môi trường. Để đáp ứng sản lượng lớn và kiểm soát nghiêm ngặt chất lượng bao bì kim loại, việc đầu tư dây chuyền chiết rót lon tự động (hay dây chuyền chiết rót đóng lon tự động) là giải pháp công nghệ then chốt giúp các doanh nghiệp nâng cao vị thế cạnh tranh trên thị trường.



1. Định nghĩa dây chuyền chiết rót lon tự động là gì?

Dây chuyền chiết rót lon tự động (tên tiếng Anh: Automatic can filling line) là một hệ thống thiết bị cơ điện tử đồng bộ, thực hiện khép kín quy trình từ khâu lật lon, súc rửa, chiết rót định lượng dung dịch lỏng cho đến khâu cấp nắp và viền mí lon. Hệ thống được thiết kế chuyên dụng để xử lý các loại lon nhôm, lon thiếc (dạng 2 mảnh hoặc 3 mảnh) với các kích thước tiêu chuẩn như 250ml, 330ml, 500ml hoặc các dòng lon kiểu dáng thon cao (Sleek, Slim).



2. Cấu tạo và các module chức năng cốt lõi

Một hệ thống automatic can filling line hoàn chỉnh bao gồm các phân khu chức năng kết nối liên tục:

• Hệ thống cấp lon và lật lon (Can Depalletizer & Twist): Tự động đẩy từng lớp lon rỗng từ pallet vào băng tải và lật ngược lon để chuẩn bị cho công đoạn làm sạch.
• Máy súc rửa lon (Can Washer): Sử dụng các tia nước tinh khiết hoặc khí ion hóa áp lực cao để thổi sạch hoàn toàn bụi bẩn bám trong lòng lon.

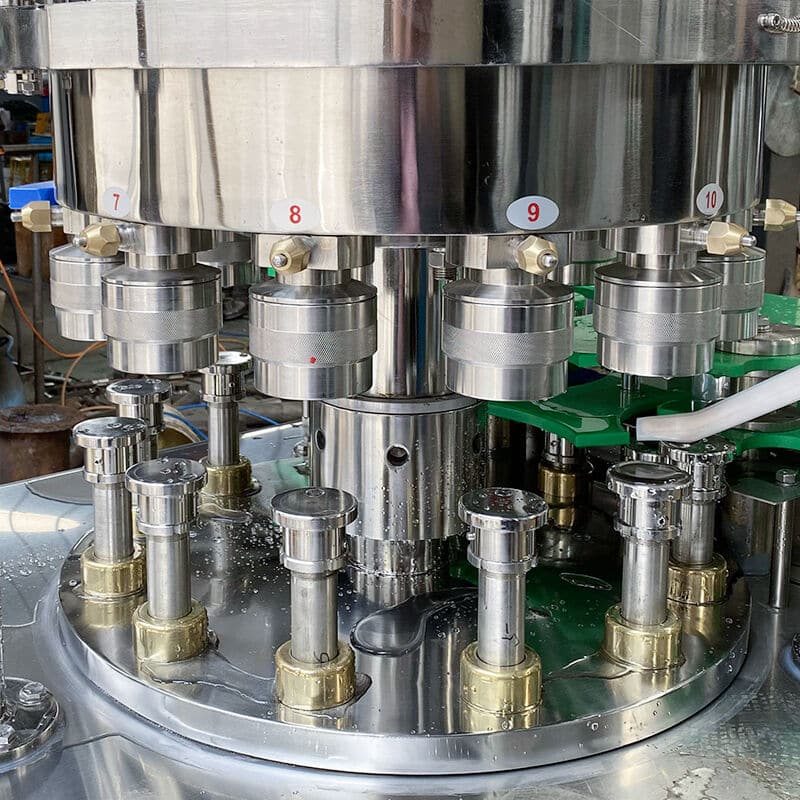

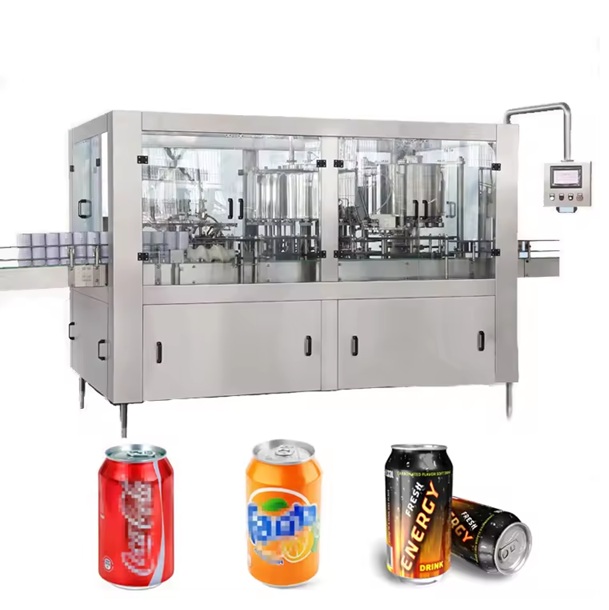

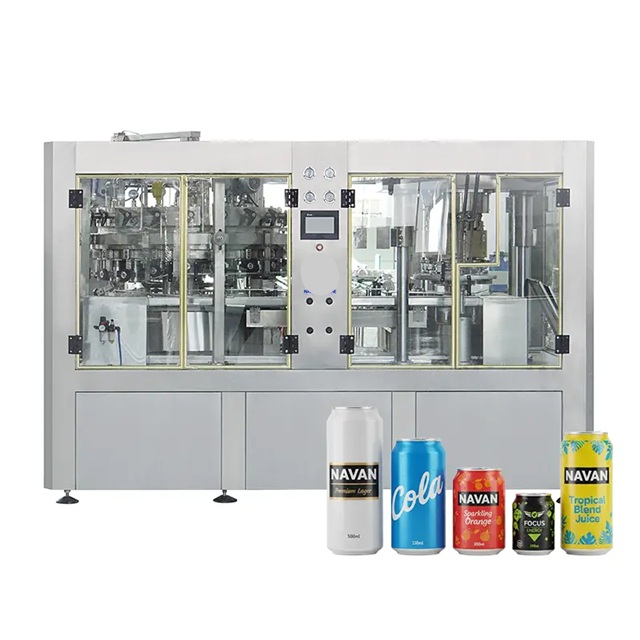

• Khối tích hợp Chiết rót và Viền mí (Filling & Seaming Monoblock):

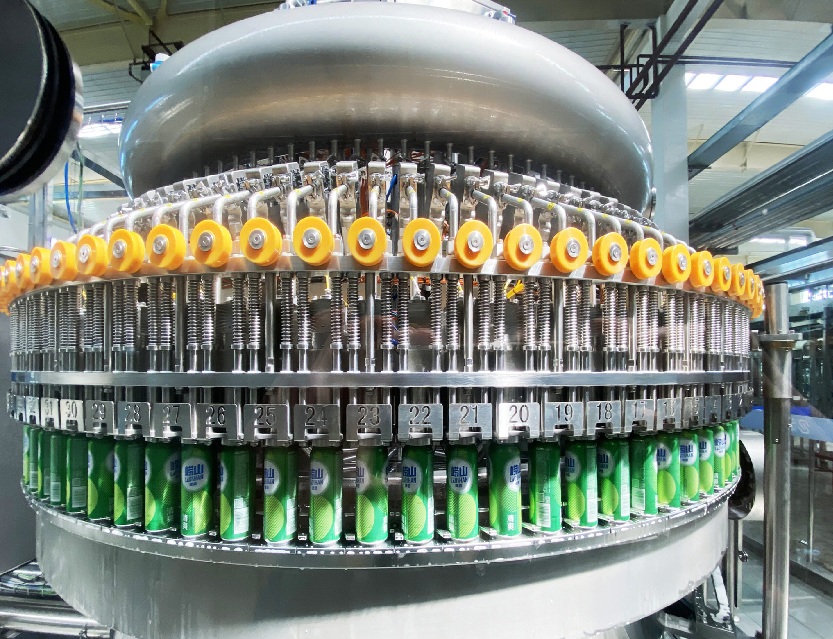

  • Module chiết rót: Định lượng chất lỏng chảy vào lon. Tùy thuộc vào loại nước, hệ thống sẽ dùng công nghệ chiết đẳng áp hoặc chiết cơ/điện tử.
  • Module viền mí (Seamer): Sử dụng các con lăn viền cấu trúc cơ khí chính xác cao để ghép chặt nắp vào thân lon, đảm bảo độ kín tuyệt đối.
• Hệ thống kiểm tra chất lượng (Inspection System): Máy quét X-ray hoặc cảm biến laser để phát hiện và loại bỏ các lon thiếu dung tích hoặc lỗi nắp.
• Hệ thống hoàn thiện hạ nguồn: Máy tiệt trùng/làm ấm lon, máy thổi khô bề mặt, máy in phun date, máy co màng lốc hoặc máy đóng thùng carton tự động.



3. Phân loại dây chuyền chiết rót đóng lon tự động

Dựa vào tính chất lý hóa của dung dịch cần đóng gói, hệ thống được phân chia rõ rệt:

Dây chuyền chiết rót đóng lon đẳng áp (Isobaric Can Filling Line)

• Ứng dụng: Chuyên dùng cho bia, nước ngọt có ga, nước tăng lực chứa khí CO2.
• Cơ chế: Nạp khí CO2 vào lòng lon trước khi rót để cân bằng áp suất, ngăn hiện tượng sủi bọt, giữ nguyên lượng ga trong sản phẩm.

Dây chuyền chiết rót lon chất lỏng không ga (Gravity/Piston Can Filling Line)

• Ứng dụng: Chuyên dùng cho nước trái cây, nước yến, cà phê sữa, trà uống liền.
• Cơ chế: Áp dụng công nghệ rót trọng lực hoặc bơm piston định lượng cho chất lỏng có độ nhớt, thường kết hợp quy trình chiết rót nóng (Hot filling).

4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

• Toàn bộ khung máy và phần tiếp xúc nguyên liệu được chế tạo từ Inox 304 hoặc Inox 316L cao cấp, chống rỉ sét, chịu được hóa chất tẩy rửa mạnh.
• Hệ thống điều khiển trung tâm PLC (Siemens/Mitsubishi) kết hợp màn hình tương tác HMI thông minh, hiển thị trực quan tốc độ sản xuất và báo lỗi chi tiết.
• Tích hợp công nghệ phun khí Nitơ lỏng (Liquid Nitrogen) trước khi viền nắp đối với sản phẩm không ga, giúp lon nhôm đạt độ cứng tiêu chuẩn và đẩy hết oxy ra ngoài để kéo dài hạn sử dụng.

Nguyên lý hoạt động

Lon rỗng đi qua bộ lật đường ống để úp xuống và được phun rửa sạch sẽ. Sau khi lật xuôi, lon được đưa vào mâm xoay của máy chiết. Van chiết hạ xuống khít với miệng lon, tiến hành nạp chất lỏng theo đúng mức cài đặt thông qua cảm biến lưu lượng điện tử. Ngay lập tức, lon được chuyển sang cụm seamer. Tại đây, nắp lon được thả xuống chính xác và hai con lăn cơ khí sẽ bo mép, ép chặt viền mép nắp vào thân lon tạo thành mối liên kết cơ học kín khít tuyệt đối.



5. Ứng dụng thực tế trong sản xuất

Dây chuyền chiết rót đóng lon tự động là nền tảng sản xuất bắt buộc tại các nhà máy:

• Nhà máy sản xuất bia thủ công, bia công nghiệp.
• Nhà máy gia công nước giải khát có ga, nước tăng lực vị tăng cường.
• Cơ sở sản xuất các dòng nước ép trái cây tự nhiên, sữa hạt đóng lon.
• Ngành đóng lon các loại thực phẩm dạng lỏng, súp, nước sốt.



6. Lợi ích khi đầu tư dây chuyền đóng lon chất lượng cao

• Năng suất vượt bậc: Thay thế hoàn toàn sức người, đạt công suất ấn tượng từ 3.000 đến hơn 30.000 lon/giờ tùy theo cấu hình đầu van chiết.
• Độ kín mí hoàn hảo: Kiểm soát lực viền mí chính xác giúp bảo vệ sản phẩm không bị rò rỉ, không thất thoát gas và cách ly hoàn toàn vi khuẩn.
• An toàn vệ sinh tuyệt đối: Quy trình vận hành khép kín kết hợp trạm súc rửa tại chỗ CIP (Clean-In-Place) tự động giúp làm sạch hệ thống đường ống van nhanh chóng sau mỗi ca làm việc.
• Giảm thiểu phế phẩm: Hệ thống cảm biến thông minh tự động dừng cụm chiết nếu không phát hiện có lon, tiết kiệm vật tư tối đa.



7. Các thông số kỹ thuật cơ bản cần lưu ý

Khi thẩm định thiết bị, bộ phận Mua hàng và Kỹ thuật cần lưu tâm các chỉ số sau:

1. Công suất thiết kế (Capacity): Tính bằng số lon trên giờ (CPH - Cans Per Hour) theo cỡ lon tiêu chuẩn.
2. Sai số định lượng (Filling Accuracy): Thường duy trì ở mức cực nhỏ (≤ ±1% hoặc ±1.5mm chiều cao mức dịch).
3. Tiêu chuẩn mối viền mí (Seam Parameters): Các thông số về độ dày mí (Seam Thickness), độ cao mí (Seam Height) phải đạt chuẩn test kỹ thuật nghiêm ngặt.
4. Lượng tiêu thụ khí CO2/Nitơ: Đảm bảo hiệu quả kinh tế và độ tinh khiết khi nạp vào lon.



8. Hướng dẫn cách lựa chọn dây chuyền phù hợp

• Căn cứ vào dải sản phẩm: Nếu nhà máy đóng cả nước có ga và không ga, nên chọn dòng máy chiết rót đa năng có kết cấu van điều khiển điện tử để linh hoạt chuyển đổi chế độ.
• Khả năng đổi cỡ lon (Changeover): Ưu tiên các dây chuyền có thiết kế module đồ gá thay nhanh (Quick-changeover parts) để rút ngắn thời gian dừng máy khi chuyển đổi từ lon 330ml sang lon 500ml.
• Đồng bộ thiết bị hạ nguồn: Máy viền mí phải có tốc độ đồng bộ tuyệt đối với máy chiết để tránh hiện tượng dồn ứ hoặc tràn dịch khi chuyển tiếp ở tốc độ cao.

9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Kiểm tra độ mài mòn con lăn viền mí: Đây là chi tiết chịu lực ma sát liên tục. Cần đo đạc và hiệu chuẩn kích thước con lăn định kỳ để tránh lỗi hở mí lon.
• Nghiêm túc chạy chu trình CIP: Bắt buộc súc rửa đường ống bằng dung dịch kiềm và nước nóng sau mỗi ca chạy máy nhằm ngăn ngừa cặn bám, nấm mốc.
• Vệ sinh mâm xoay và bôi trơn: Các mạt nhôm mịn hoặc nước ngọt bắn ra có thể làm kẹt các cơ cấu cơ khí. Cần xịt rửa mâm máy sạch sẽ và tra dầu mỡ chịu nhiệt vào các khớp truyền động hàng ngày.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ chiết rót điện tử không tiếp xúc: Sử dụng đồng hồ đo lưu lượng điện từ (Flow meter) giúp rót chính xác cao mà không cần van chạm miệng lon, tối ưu vệ sinh vô trùng.
• Ứng dụng hệ thống kiểm soát mí lon bằng camera (Vision System): Chụp ảnh và phân tích biên dạng mí lon ngay sau khi seamer hoàn tất để phát hiện lỗi móp méo tức thì.
• Tích hợp Servo độc lập cho đầu viền: Thay thế cam cơ khí truyền thống bằng motor Servo giúp điều chỉnh lực ép linh hoạt theo độ dày từng loại phôi lon nhôm.

11. Các câu hỏi thường gặp (FAQ) về dây chuyền chiết rót lon

Câu 1: Máy chiết rót chai PET có thể cải tiến để chiết lon được không?

Trả lời: Không thể tận dụng chung máy chiết và đóng nắp. Kết cấu kẹp cổ chai nhựa khác hoàn toàn với kẹp đáy lon nhôm. Ngoài ra, cơ cấu xoáy ren nắp nhựa không thể áp dụng cho cơ chế viền mí cuộn góc của nắp kim loại. Doanh nghiệp bắt buộc phải đầu tư khối máy đóng lon chuyên dụng.

Câu 2: Nguyên nhân nào dẫn đến hiện tượng lon bị móp méo sau khi đi qua máy viền mí?

Trả lời: Hiện tượng này thường do lực ép của trục nâng đáy lon quá cao, con lăn viền mí bị chỉnh quá chặt, hoặc do độ dày phôi lon của nhà cung cấp vỏ lon quá mỏng so với thông số cài đặt của máy.

Câu 3: Khí Nitơ lỏng phun vào lon nhằm mục đích gì?

Trả lời: Đối với đồ uống không ga (như trà, cà phê), lon nhôm rất dễ bị bẹp khi xếp chồng do vỏ lon rất mỏng. Việc phun một giọt Nitơ lỏng vào lon trước khi đóng nắp giúp Nitơ hóa hơi, tạo ra áp suất dương bên trong làm căng cứng vỏ lon, đồng thời đẩy oxy ra ngoài để chống oxy hóa sản phẩm.

Câu 4: Làm thế nào để kiểm tra độ kín của mí lon sau khi đóng?

Trả lời: Định kỳ mỗi ca, kỹ thuật viên sẽ lấy mẫu lon thành phẩm để cắt lát mí (Seam stripping) và đưa vào máy đo biên dạng mí chuyên dụng dưới kính hiển vi để kiểm tra các thông số độ chồng mí (Overlap), độ kín thực tế.

Câu 5: Bể tuần hoàn CIP của hệ thống đóng lon cần dùng những hóa chất nào?

Trả lời: Thường sử dụng dung dịch xút loãng (NaOH 1.5% - 2%) ở nhiệt độ cao (75 - 80°C) để tẩy sạch chất hữu cơ, sau đó trung hòa bằng nước sạch và súc lại bằng dung dịch khử trùng (Axit axetic/P3) trước khi chạy ca mới.
