Máy sản xuất khay nhựa, vỉ nhựa, hộp nhựa, khuôn nhựa - Máy hút định hình nhiệt nhựa

Máy sản xuất khay nhựa, vỉ nhựa, hộp nhựa, khuôn nhựa - Máy hút định hình nhiệt nhựa

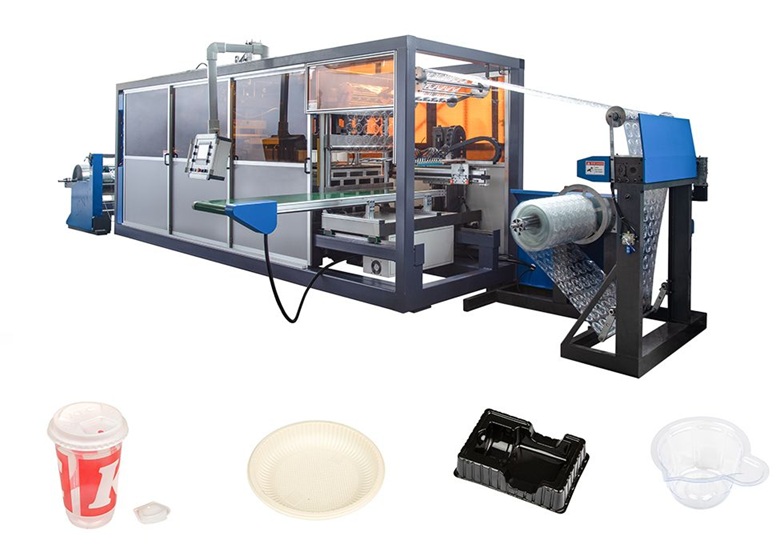

Máy sản xuất khay nhựa, máy sản xuất vỉ nhựa và máy sản xuất hộp nhựa là bộ ba thiết bị cốt lõi trong ngành công nghiệp chế tạo bao bì định hình nhiệt (Thermoforming). Đối với các kỹ sư cơ điện, bộ phận thu mua công nghệ và các chủ doanh nghiệp sản xuất, việc sở hữu một dây chuyền công nghệ cao, tự động hóa hoàn toàn là chìa khóa then chốt để tối ưu hóa chi phí nguyên vật liệu, nâng cao năng suất và đáp ứng các tiêu chuẩn khắt khe từ thị trường.

Bài viết này cung cấp góc nhìn chuyên sâu từ tổng quan đến chi tiết kỹ thuật về giải pháp gia công màng nhựa định hình nhiệt hiện đại.



1. Định nghĩa hệ thống máy sản xuất bao bì nhựa định hình

Hệ thống thiết bị này thuộc dòng máy gia công cơ điện tử tự động công suất lớn, ứng dụng nhiệt độ và áp suất (hoặc lực hút áp suất âm) để biến đổi các cuộn màng nhựa phẳng thành các sản phẩm có hình khối ba chiều theo biên dạng khuôn mẫu:

• Máy sản xuất khay nhựa (plastic tray manufacturing machine): Chuyên dụng tạo ra các loại khay định hình phục vụ đóng gói thực phẩm (khay bánh kẹo, khay đựng thịt tươi sống), khay linh kiện điện tử (khay chống tĩnh điện PET/PS).
• Máy sản xuất vỉ nhựa (plastic blister manufacturing machine): Thiết bị chuyên đóng gói vỉ thuốc Tây (ngành dược phẩm), vỉ kẹp ba mặt cho pin, bàn chải đánh răng, đồ chơi công nghệ.
• Máy sản xuất hộp nhựa (plastic box manufacturing machine): Hệ thống tích hợp module cắt dập để sản xuất hàng loạt các loại hộp nhựa có nắp gập liền khối, hộp đựng trái cây, hộp cơm văn phòng dùng một lần.

Trong tài liệu kỹ thuật, dòng máy này vận hành dựa trên nguyên lý của máy hút chân không định hình nhiệt nhựa (tên tiếng Anh: plastic vacuum thermoforming machine), hay còn gọi tắt là máy hút định hình nhiệt nhựa. Để vận hành dây chuyền này, doanh nghiệp cũng cần phối hợp đồng bộ với hệ thống máy sản xuất khuôn nhựa (plastic mould manufacturing machine) nhằm chế tạo ra các bộ khuôn nhôm hoặc khuôn đồng có các lỗ thoát khí siêu nhỏ.



2. Ứng dụng thực tế đa năng trong chuỗi cung ứng bao bì

Dây chuyền định hình nhiệt nhựa là mắt xích bắt buộc để cung ứng bao bì cho các ngành công nghiệp phụ trợ quy mô lớn:

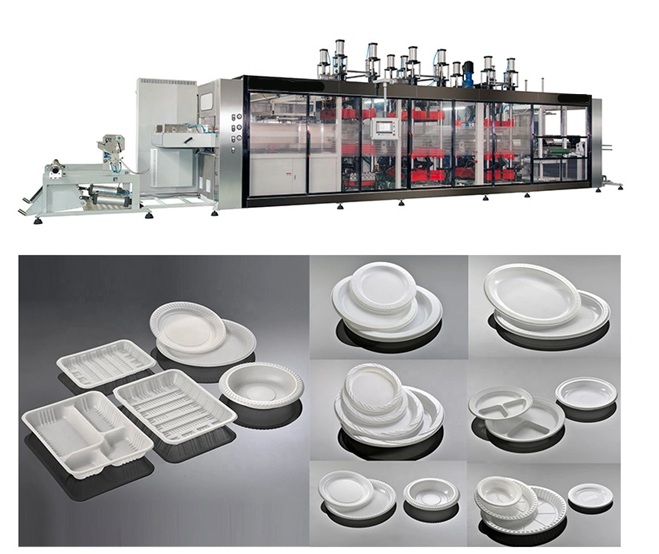

• Ngành chế biến thực phẩm & F&B: Sản xuất ly nhựa, cốc nhựa, nắp ly, hộp đựng đồ ăn nóng/lạnh, khay đựng nông sản xuất khẩu chịu được dải nhiệt độ rộng.
• Ngành y tế và dược phẩm: Chế tạo vỉ bấm đựng viên nén, viên nang thuốc, khay chứa dụng cụ phẫu thuật vô trùng đạt tiêu chuẩn sạch Cleanroom.
• Ngành công nghiệp điện tử: Gia công các loại khay nhựa định hình định vị chíp, bo mạch bằng chất liệu nhựa PS/PET đen chống tĩnh điện (ESD), bảo vệ linh kiện không bị xung điện trong quá trình vận chuyển.



3. Đặc điểm kỹ thuật và lợi ích vận hành vượt trội

Đặc điểm cấu trúc cơ điện tử cao cấp

• Hệ thống gia nhiệt đa vùng (Multi-zone Heating Station): Sử dụng các tấm sấy gốm (ceramic heater) hồng ngoại điều khiển độc lập qua rơ-le bán dẫn (SSR), đảm bảo màng nhựa được làm mềm đều tăm tắp, không bị cháy loang lổ.
• Truyền động Servo đa điểm (Servo-driven System): Cơ cấu kéo màng nhựa bằng xích kẹp dầm, cơ cấu nâng hạ bàn khuôn và cơ cấu dao cắt dập thành phẩm đều được dẫn động bằng động cơ Servo cao cấp, đồng bộ hoàn hảo qua PLC tốc độ cao.
• Hệ thống khuôn kẹp tích hợp 3 trong 1 (Forming-Cutting-Stacking): Các dòng máy thế hệ mới thực hiện chu trình: Định hình -> Cắt dập sản phẩm khỏi phôi -> Xếp chồng thành phẩm tự động ngay trên một chu kỳ máy khép kín.

Lợi ích kinh tế và sản xuất cho doanh nghiệp

• Tốc độ xử lý siêu tốc, năng suất vượt bậc: Đạt tốc độ từ 20 - 45 chu kỳ/phút, giải phóng sức lao động thủ công và đáp ứng nhanh chóng các đơn hàng xuất khẩu hàng triệu sản phẩm.
• Tiết kiệm phôi màng tối đa: Hệ thống kẹp xích siêu mỏng giúp giảm thiểu biên tỷ lệ nhựa thừa (scrap), hạ giá thành nguyên vật liệu đầu vào trên từng đơn vị sản phẩm.
• Độ thẩm mỹ tinh xảo, đồng đều: Độ dầy thành hộp nhựa được kiểm soát đồng đều, đường cắt dập sắc nét, không bị bavia hay xước cạnh, nâng cao vị thế thương hiệu cho khách hàng.

4. Cấu tạo và nguyên lý hoạt động của máy định hình nhiệt

Cấu tạo chi tiết các module chức năng

Một hệ thống máy sản xuất bao bì nhựa định hình nhiệt tiêu chuẩn bao gồm các phân khu chuyển động liên hoàn:

[Giá xả cuộn màng nhựa phôi] ──> [Băng xích kẹp phôi] ──> [Lò sấy gia nhiệt màng]

                                                                  │

[Tháp thu hồi nhựa thừa] <── [Module Cắt dập] <── [Trạm hút định hình / Khuôn nhôm]

          │                                                       │

[Máy băm nhựa tái sinh]                                  [Module xếp chồng thành phẩm]

1. Trạm xả cuộn màng (Unwinding Station): Có trục nở khí nén kẹp giữ cuộn màng nhựa phôi lớn (nhựa PP, PET, PS, PVC, PLA).
2. Hệ thống lò sấy gia nhiệt (Heating Oven): Gồm dàn sấy trên và dàn sấy dưới, có cảm biến đo nhiệt độ màng bằng tia hồng ngoại không tiếp xúc.

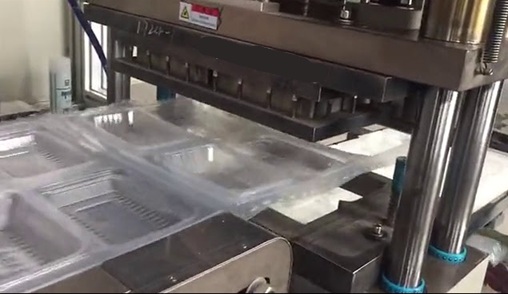

3. Trạm định hình (Forming Station): Nơi lắp đặt khuôn nhựa nhôm đúc. Tích hợp hệ thống van điện từ xả khí nén áp lực cao từ trên xuống và bơm hút chân không áp suất âm từ dưới lên.
4. Module cắt dập cơ khí (Cutting Station): Sử dụng dao dập thép tôi cứng để cắt đứt rời sản phẩm ra khỏi dải màng nhựa phẳng.

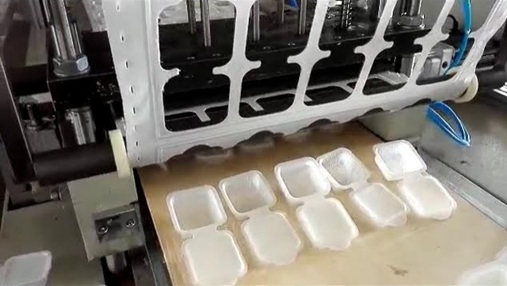

5. Cụm xếp chồng & Thu hồi phế liệu: Cánh tay robot hút và xếp chồng sản phẩm thành từng cây 50 - 100 chiếc; trục cuốn phôi thừa sẽ cuộn dải nhựa còn lại để đưa vào máy băm nhựa tái sinh.

Nguyên lý vận hành kỹ thuật

Màng nhựa phẳng được băng xích kẹp kéo tiến vào lò sấy -> Màng được gia nhiệt đến nhiệt độ hóa mềm lý tưởng (tùy chất liệu nhựa) -> Màng nhựa nóng chuyển dịch đến trạm định hình -> Bàn khuôn dưới nâng lên kẹp chặt màng nhựa -> Bơm hút chân không lập tức hút sạch không khí kẹt giữa màng và khuôn, đồng thời khí nén áp lực cao từ đỉnh dội xuống ép chặt màng nhựa ôm khít vào biên dạng lòng khuôn -> Hệ thống nước làm lạnh tuần hoàn chạy ngầm trong khuôn nhôm làm đông cứng nhựa tức thì -> Khuôn hạ xuống, xích kẹp đẩy sản phẩm đến trạm cắt dập -> Thành phẩm được cắt rời, xếp chồng và chuyển ra ngoài; phần nhựa thừa được cuộn lại thu hồi.



5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để phòng Thu mua và phòng Kỹ thuật phối hợp chọn đúng model kết cấu khung máy khớp với quy hoạch nhà xưởng, cần soi kỹ các thông số sau:

Thông số kỹ thuật	Ý nghĩa thực tế đối với nhà máy sản xuất
Kích thước vùng định hình tối đa (L x W)	Giới hạn khổ rộng của bộ khuôn nhôm (ví dụ: 680mm x 450mm), quyết định số lượng sản phẩm trên một mẻ dập (Cavity layout).
Chiều sâu định hình tối đa (Forming Depth)	Độ cao lớn nhất của hộp nhựa máy có thể hút được (thường hỗ trợ từ 100mm - 150mm).
Độ dày màng nhựa cho phép xử lý	Dải chiều dày màng nhựa máy có thể kẹp và cắt dập mượt mà (ví dụ: từ 0.3mm - 2.0mm).
Tổng công suất lò sấy gia nhiệt (kW)	Quyết định tốc độ làm nóng màng và lượng điện năng tiêu thụ của phân xưởng.
Áp suất khí nén và lưu lượng hút	Yêu cầu khí nén ổn định từ 6 - 8 bar và bơm hút chân không công suất lớn để hút sắc nét các góc cạnh hũ nhựa.
Vật liệu màng nhựa đáp ứng	Khả năng chạy đa năng nhiều loại phôi màng (PET cứng dòn, PP dẻo dai nhiệt độ sấy cao, hay nhựa sinh học PLA).

6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do dây chuyền định hình nhiệt hoạt động phối hợp liên hoàn giữa nhiệt độ cao, khí nén áp lực và cơ khí chính xác, quy trình bảo dưỡng cần thực hiện nghiêm ngặt:

Lưu ý khi vận hành

• Hiệu chuẩn biểu đồ nhiệt lò sấy: Khi thay đổi chất liệu nhựa (từ nhựa PET sang nhựa PP), bắt buộc phải calib lại biểu đồ nhiệt độ sấy trên màn hình HMI. Nhựa PP cần nhiệt độ sấy cao hơn nhưng dải hóa mềm rất hẹp, nếu quá nhiệt màng nhựa sẽ bị chảy sệ võng làm hư hỏng băng xích kẹp.
• Giám sát hệ thống nước làm mát (Chiller): Nhiệt độ nước cấp vào khuôn phải luôn duy trì ổn định ở mức 15°C - 18°C. Nếu nước làm mát bị nóng lên, sản phẩm nhựa sẽ không kịp đông cứng, dẫn đến hiện tượng méo mó, dính khuôn khi hạ bàn khuôn.
• Kiểm tra độ bén của dao dập: Dao cắt mòn sẽ làm mép hộp nhựa bị xơ, có bavia sắc tay, nguy hiểm cho người sử dụng cuối và làm giảm giá trị thẩm mỹ của sản phẩm.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Vệ sinh sạch sẽ các mẩu vụn nhựa rơi vãi tại trạm cắt dập. Kiểm tra áp suất dầu bôi trơn hệ thống xích kẹp kéo màng.
• Hằng tuần: Dùng khí nén thổi sạch bụi bẩn bám trên dàn sấy gốm hồng ngoại. Kiểm tra và xả nước kẹt trong bộ lọc khí nén tổng.
• Hằng tháng: Kiểm tra độ rơ cơ khí của các thanh dẫn hướng bàn khuôn. Tra mỡ bôi trơn chịu nhiệt áp lực cao vào các gối trục xoay Servo chịu tải nặng. Kiểm tra chất lượng dầu chân không của bơm hút áp âm.



7. Xu hướng phát triển công nghệ mới của ngành định hình nhiệt

Ngành sản xuất bao bì nhựa định hình toàn cầu đang chuyển dịch mạnh mẽ theo xu hướng thông minh và thân thiện với sinh thái:

• Hệ thống điều khiển cam điện tử kỹ thuật số toàn phần (Full-electric Driving): Loại bỏ hoàn toàn hệ thống xylanh khí nén truyền thống ở các trạm gập dập, thay thế hoàn chỉnh bằng các cụm Servo mô-men xoắn lớn kẹp liên động, giúp máy vận hành êm ái tuyệt đối, tiết kiệm 40% năng lượng khí nén và tăng độ chính xác vị trí dập.
• Công nghệ khuôn thông minh thay đổi nhanh (Quick Mold Change System): Thiết kế bàn gá khuôn dạng trượt thủy lực kết hợp đầu nối nhanh đường nước Chiller, giúp kỹ sư nhà máy có thể tháo lắp thay đổi loại khuôn sản phẩm mới chỉ trong vòng 30 - 45 phút thay vì mất cả buổi như trước đây.



8. Câu hỏi thường gặp (FAQ) về dây chuyền sản xuất khay hộp nhựa

1. Máy sản xuất khay nhựa dùng màng PET có thể chạy trực tiếp màng nhựa PP được không?

Trả lời: Cơ bản là được nếu dòng máy đó có cấu hình lò sấy sấy đủ công suất nhiệt cao. Tuy nhiên, do nhựa PP có độ co ngót cơ học rất lớn sau khi làm lạnh và đòi hỏi lực cắt dập lớn hơn nhựa PET rất nhiều, nên khi chuyển sang chạy nhựa PP, bạn bắt buộc phải thay đổi bộ khuôn nhôm và bộ dao dập cắt chuyên dụng cho PP để sản phẩm không bị biến dạng và không bị răng cưa mép hộp.

2. Tại sao đáy của khay nhựa sau khi hút xong thỉnh thoảng bị mỏng tang hoặc bị thủng lỗ?

Trả lời: Hiện tượng này do hai nguyên nhân kỹ thuật: Một là vùng lò sấy tại vị trí đó đang bị cài đặt nhiệt độ quá cao làm màng nhựa bị chảy dãn quá mức trước khi hút; hai là tốc độ đi xuống của chày hỗ trợ định hình (Plug assist) kẹp khuôn trên chỉnh quá nhanh. Bạn cần hạ bớt nhiệt độ vùng sấy tương ứng hoặc calib lại hành trình chày Servo.

3. Tại sao doanh nghiệp nên ưu tiên sử dụng Khuôn nhôm đúc hơn là Khuôn đồng trong máy sản xuất vỉ nhựa?

Trả lời: Khuôn đồng có giá thành rẻ, gia công nhanh bằng phương pháp mạ điện hóa nhưng khả năng truyền nhiệt kém, độ bền cơ học thấp, dễ bị móp méo sau vài vạn chu kỳ dập. Khuôn nhôm hợp kim được gia công CNC chính xác tuy có chi phí đầu tư ban đầu cao hơn, nhưng sở hữu đường ống nước làm mát chạy ngầm ưu việt, giải nhiệt cực nhanh giúp tăng tốc độ chu kỳ máy chạy, độ bền cơ khí kéo dài hàng triệu lượt dập ổn định.

4. Máy hút định hình nhiệt nhựa có sản xuất được các loại khay xốp đựng trứng, hộp xốp đựng cơm không?

Trả lời: Không. Khay xốp, hộp xốp được chế tạo từ vật liệu nhựa giãn nở EPS hoặc PSP dạng hạt kích bọt. Quy trình sản xuất hộp xốp đòi hỏi dòng máy đùn thổi bọt xốp kẹp khuôn ép áp lực hơi nước chuyên dụng, hoàn toàn khác biệt về mặt nguyên lý công nghệ so với máy định hình nhiệt màng nhựa PET/PP phẳng cuộn liên tục.

5. Lượng phế liệu nhựa thừa (Scrap) sau khi cắt dập được xử lý như thế nào để tối ưu chi phí?

Trả lời: Phần dải màng nhựa thừa kẹp mép sau khi cắt rời hộp sẽ được dẫn thẳng vào một máy băm nhựa tái sinh đặt ngay tại đuôi máy. Nhựa băm thành hạt vảy nhỏ sẽ được trộn theo tỷ lệ tiêu chuẩn (thường từ 20% - 30%) cùng hạt nhựa nguyên sinh, sau đó đưa qua máy đùn cán màng để tái sản xuất thành các cuộn màng nhựa mới, giúp nhà máy khép kín chu trình vật liệu, triệt tiêu hoàn toàn rác thải nhựa thừa lãng phí.

ABM Việt Nam – Nhà cung cấp giải pháp máy sản xuất khay vỉ hộp nhựa tự động, tốc độ cao uy tín hàng đầu

Để xây dựng một phân xưởng gia công bao bì định hình nhiệt vận hành đồng bộ đạt công suất đỉnh cao, triệt tiêu thời gian dừng máy và đáp ứng hoàn hảo các đơn hàng lớn từ các đối tác FDI lớn, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy hàng đầu của doanh nghiệp bạn.

Chúng tôi chuyên sâu cung cấp, thiết kế cải tiến và lắp đặt hệ thống máy sản xuất bao bì nhựa đạt các tiêu chuẩn công nghiệp hiện đại:

• Chất lượng cơ khí cao siêu trường: Kết cấu hệ thống khung bàn nâng dập chịu lực đúc dày vững chắc, kết hợp dầm thanh trượt tuyến tính độ chính xác cao. Toàn bộ linh kiện điện tử điều khiển (PLC, Servo, biến tần) và khí nén chân không đều được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, mang lại tuổi thọ thiết bị vượt thời gian.
• Vận hành tự động hoàn toàn khép kín: Giải pháp tích hợp mượt mà 3 hoặc 4 trạm liên hoàn tự động giúp tối ưu hóa nhân công lao động nhà xưởng, triệt tiêu tỷ lệ phế phẩm do sai sót từ thao tác thủ công của công nhân.
• Tốc độ xử lý vượt trội & Ổn định: Sử dụng công nghệ truyền động Servo đa điểm đồng bộ trục kỹ thuật số cao cấp, các hệ thống máy do ABM Việt Nam cung cấp đạt năng suất vượt trội, kiểm soát chính xác sai số định hình dưới mức tối thiểu ngay cả khi máy vận hành liên tục 3 ca hằng ngày.
• Đồng hành kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện tử giàu kinh nghiệm của ABM Việt Nam hỗ trợ doanh nghiệp toàn diện từ khâu khảo sát mặt bằng, chạy thử nghiệm mẫu phôi màng, thiết kế chế tạo khuôn nhôm CNC cá nhân hóa đến dịch vụ bảo trì định kỳ thần tốc với kho linh kiện thay thế luôn sẵn kho.

Để đội ngũ kỹ sư chuyên sâu của ABM Việt Nam có thể tính toán chính xác kích thước vùng định hình của bàn khuôn và cấu hình lực cắt dập dầm Servo phù hợp nhất cho kế hoạch của bạn, vui lòng chia sẻ thêm:

1. Sản phẩm nhựa cụ thể bạn dự định sản xuất là gì (ví dụ: khay nhựa đựng bánh kẹo PET, vỉ bấm thuốc PE, hộp cơm dùng một lần bằng nhựa PP, hay cốc nhựa uống nước)?
2. Kích thước hình học của mẫu hộp (chiều dài x chiều rộng x chiều sâu) và chiều dày màng nhựa dự kiến sử dụng là bao nhiêu milimét?
3. Năng suất mục tiêu của phân xưởng của bạn (ví dụ: bạn cần máy chạy đạt sản lượng bao nhiêu nghìn sản phẩm khay hộp thành phẩm trong một giờ làm việc)?
