Máy sấy thăng hoa (tên tiếng Anh chuyên ngành là freeze dryer) là giải pháp công nghệ sấy sấy đỉnh cao nhất hiện nay, quyết định trực tiếp đến việc giữ nguyên vẹn 100% cấu trúc hình khối, màu sắc, hương vị và hàm lượng dinh dưỡng, hoạt chất sinh học của sản phẩm. Đối với các kỹ sư công nghệ, bộ phận thu mua vật tư và các chủ doanh nghiệp sản xuất, việc thấu hiểu cấu tạo cơ khí và các thông số kỹ thuật cốt lõi của hệ thống đông khô áp suất âm là chìa khóa vàng để bứt phá chất lượng sản phẩm thành phẩm, tối ưu hóa giá trị thương mại trên thị trường xuất khẩu.

Bài viết này cung cấp góc nhìn chuyên sâu từ tổng quan kỹ thuật đến quy trình vận hành và tiêu chí lựa chọn dòng máy sấy thăng hoa công nghiệp thế hệ mới.

1. Định nghĩa máy sấy thăng hoa là gì?

Máy sấy thăng hoa là thiết bị sấy sâu tự động vận hành dựa trên nguyên lý thăng hoa của nước (sự chuyển dời trạng thái vật chất trực tiếp từ thể rắn sang thể hơi mà không qua thể lỏng). Chu trình này đòi hỏi sản phẩm phải được cấp đông sâu xuống dưới điểm ba thể của nước (Triple point: 0.01 ^oC và 6.11 mbar), sau đó tiến hành rút cạn không khí bên trong buồng khép kín để tạo môi trường áp suất âm siêu thấp.

Trong các tài liệu kỹ thuật và phân xưởng sản xuất, thiết bị này còn được gọi là máy sấy thăng hoa chân không hoặc máy sấy đông khô.

2. Ứng dụng thực tế đa năng của hệ thống đông khô

Nhờ khả năng sấy khô tinh vi tuyệt đối không làm biến tính cấu trúc tế bào vật chất, thiết bị được phân cấu hình thành các dòng chuyên biệt:

• Sản xuất bao bì nông sản quy mô lớn: Vận hành hệ thống máy sấy thăng hoa cho thực phẩm, trái cây, hoa quả, rau củ, nông sản phục vụ các mặt hàng giá trị cao như sầu riêng sấy, dâu tây, đông trùng hạ thảo, tổ yến, bột sấy sữa hũ, cà phê hòa tan cao cấp.
• Ngành y tế và hóa chất tinh khiết: Sử dụng dòng máy sấy thăng hoa cho dược phẩm, dược liệu, thuốc, sinh học, hóa chất chuyên dụng để bảo quản các chủng men vi sinh, vắc-xin, kháng sinh, huyết tương, sâm ngọc linh và các chế phẩm sinh học nhạy cảm với nhiệt độ.
• Phân khúc nghiên cứu phát triển (R&D): Cấu hình máy sấy thăng hoa cho phòng thí nghiệm, trung tâm nghiên cứu, sản xuất nhỏ với kích thước nhỏ gọn dạng để bàn hoặc tủ đứng độc lập, giúp các chuyên gia calib hiệu chỉnh công thức sấy mẫu thử nghiệm mượt mà.

3. Đặc điểm kỹ thuật và lợi ích vượt trội

Đặc điểm cấu trúc cơ điện tử khép kín

• Buồng sấy và khay chứa Inox 304/316L: Chế tạo kiên cố chịu áp suất chân không cực cao, bề mặt đánh bóng gương đạt tiêu chuẩn vi sinh ngành dược phẩm và thực phẩm (HACCP/GMP).
• Bơm chân không đa tầng (Vacuum System): Kết hợp bơm cánh gạt vòng dầu thô kẹp bơm Roots tăng áp giúp hạ áp suất buồng hầm k nhanh đạt dải áp suất âm sâu dưới 0.1 mbar.
• Bẫy ngưng tụ nước siêu lạnh (Cold Trap): Module lõi giữ vai trò như một nam châm hút ẩm, hạ nhiệt độ xuống dải từ -50 ^oC đến hơn -80 ^oC để ngưng tụ đóng băng toàn bộ hơi nước thoát ra từ sản phẩm thành đá, bảo vệ bơm chân không khỏi bị ngấm nước phá hủy hỏng dầu.
• Hệ thống gia nhiệt khay bức xạ (Shelf Heating): Các tấm khay đỡ được tích hợp đường ống dầu silicone gia nhiệt tuần hoàn hoặc điện trở phim kẹp, cấp nhiệt lượng tinh vi phân cấp để thúc đẩy hành trình thăng hoa diễn ra liên tục.

Lợi ích sản xuất cốt lõi cho doanh nghiệp

• Bảo toàn nguyên bản giá trị sản phẩm: Trái cây, dược liệu giữ nguyên hình dáng phồng xốp ban đầu, không bị teo móp hay biến dạng co ngót cơ học như sấy nhiệt. Màu sắc sáng đẹp tươi mới, hoạt chất dinh dưỡng không bị phân hủy bởi nhiệt lượng lớn.
• Khả năng hoàn nguyên nước siêu tốc: Cấu trúc sản phẩm sấy thăng hoa chứa hàng triệu vi lỗ xốp siêu nhỏ. Khi ngâm vào nước lỏng, sản phẩm lập tức hút nước hoàn nguyên lại trạng thái tươi sống ban đầu chỉ trong vài giây.
• Kéo dài thời hạn bảo quản trên 25 năm: Do độ ẩm tồn dư kịch khung dưới mức 1% - 3%, vi khuẩn và nấm mốc hoàn toàn không thể phát triển. Sản phẩm chỉ cần đóng gói k màng nhôm hút chân không có thể lưu kho bãi ở nhiệt độ thường suốt nhiều năm mà không cần chất bảo quản.

4. Cấu tạo và nguyên lý hoạt động của máy sấy thăng hoa

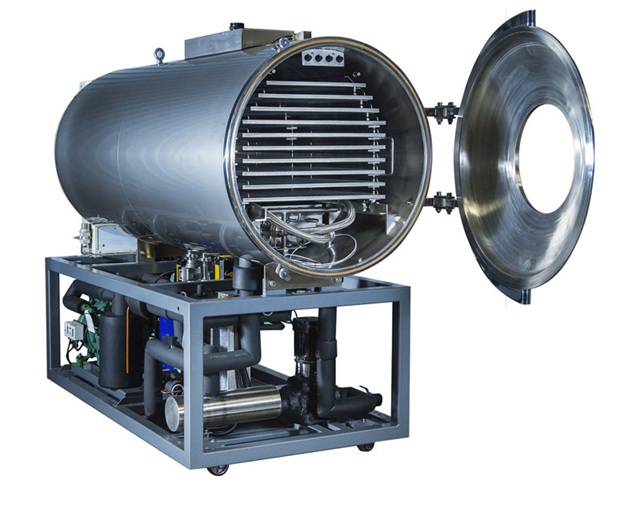

Cấu tạo chi tiết các module chức năng

Mọi dây chuyền freeze dryer công nghiệp tiêu chuẩn bao gồm các phân khu chuyển động liên hoàn k kín:

[Buồng sấy chịu áp lực âm] ──> [Hệ thống gia nhiệt khay dầu Silicone]

            │

[Hệ tháp bơm chân không đa tầng] <── [Bẫy lạnh ngưng tụ (Cold Trap)] <── [Hệ máy nén lạnh sâu]

1. Hệ thống máy nén lạnh (Refrigeration Unit): Sử dụng hệ máy nén môi chất lạnh hai cấp hoặc hệ máy nén trục vít lớn điều khiển nhiệt làm lạnh sâu hệ khay và tháp bẫy băng.
2. Hệ bơm chân không và van k van ngăn chặn: Cảm biến đo áp suất chân không thông minh k liên đới tủ điều khiển kỹ thuật số.
3. Tủ điều khiển lập trình màn hình cảm ứng HMI k PLC: Hiển thị lưu trữ trực quan biểu đồ dốc nhiệt độ, áp suất thời gian thực, lưu trữ hàng trăm chương trình sấy độc lập.

Quy trình nguyên lý vận hành kỹ thuật 3 giai đoạn

• Giai đoạn 1: Cấp đông (Freezing): Sản phẩm tươi được xếp lên khay, hệ thống máy nén xả lạnh đưa nhiệt độ khay xuống dải -30 ^oC đến -40 ^oC để toàn bộ nước tự do trong tế bào đông cứng hoàn toàn thành đá mịn trong vòng vài giờ.
• Giai đoạn 2: Sấy sơ cấp thăng hoa (Primary Drying): Tháp bẫy lạnh kích hoạt hạ xuống -50 ^oC. Hệ tháp bơm chân không vặn ga hút cạn buồng sấy chìm sâu vào môi trường áp suất âm âm. Lúc này, hệ khay dầu bắt đầu sấy gia nhiệt ấm nhẹ phân cấp, các tinh thể đá trong sản phẩm hấp thụ nhiệt lượng và tự động thăng hoa trực tiếp biến thành hơi nước, bay sang buồng bẫy lạnh dính chặt đóng băng tại đây. Giai đoạn này bóc tách khoảng 90% lượng nước.
• Giai đoạn 3: Sấy thứ cấp giải hấp (Secondary Drying): Lò vặn tăng nhiệt độ khay lên dải cao hơn 30^oC - 50^oC k duy trì độ chân không sâu nhất có thể nhằm bóc tách nốt lượng nước liên kết hóa học còn kẹt lại trong lõi sâu vật chất phôi. Kết thúc chu trình, máy báo động để công nhân xả áp khí nitơ trơ ra phôi đóng gói.

5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để bộ phận Thu mua k k càng phối hợp k thuật chọn đúng cấu hình model tránh rủi ro sấy phế phẩm, cần soi kỹ bảng thông số kỹ thuật:

6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do thiết bị hoạt động đan xen liên hoàn k khít giữa dải nhiệt độ âm sâu, gia nhiệt sấy k áp suất chân không âm, quy trình bảo dưỡng cần thực hiện nghiêm ngặt:

Lưu ý khi vận hành

• Kiểm soát độ khô ráo của buồng trước ca chạy: Luôn đảm bảo lòng buồng sấy k đường ống bẫy lạnh được xả đá (Defrost) sạch bong, lau chùi khô ráo hoàn toàn trước khi nạp mẻ hàng mới, tránh hơi nước tồn dư làm nhiễu cảm biến chân không.
• Xếp lát sản phẩm đồng đều dung sai dầy: Các lát hoa quả, trái cây thái lát cần dán phân bổ dầy đều đặn tăm tắp (thường từ 10mm - 15mm). Nếu xếp phôi dầy mỏng lệch nhau, phần phôi dầy sẽ bị hiện tượng trễ thăng hoa lõi, gây lỗi dẻo loang lổ chưa khô hẳn khi hết chu kỳ máy.
• Giám sát chất lượng màu sắc dầu bơm chân không: Quan sát mắt kính dầu bơm cánh gạt liên tục hằng ca. Nếu thấy dầu chuyển từ màu vàng trong suốt sang màu trắng sữa đục đục, chứng tỏ hơi nước thăng hoa bị lọt qua bẫy đá tràn vào làm nhiễm nước dầu bơm. Phải tiến hành bật chế độ Gas Ballast sấy dầu hoặc thay dầu mới lập tức để tránh mài mòn cháy bơm.

Quy trình bảo dưỡng cơ khí chính xác

• Hằng ngày: Xả sạch nước đá tan chảy đáy bẫy lạnh sau khi kết thúc chu kỳ sấy dọn mẻ. Lau sạch hệ gioăng cao su silicone k viền cửa buồng bằng cồn.
• Hằng tuần: Kiểm tra độ căng dây đai, độ rơ trục máy nén k k cụm khóa thủy lực cửa. Thổi bụi khô các cánh tản nhiệt dàn nóng hệ thống máy lạnh.
• Hằng tháng: Calib kiểm chuẩn các đầu cảm biến đo nhiệt độ khay k cảm biến áp suất âm chân không. Tra mỡ bôi trơn hút chân không chuyên dụng vào các trục cơ cấu van chặn tịnh tiến.

7. Xu hướng phát triển công nghệ mới

Ngành sản xuất đông khô màng thực phẩm dược phẩm toàn cầu đang bứt phá mạnh mẽ theo hướng tích hợp thông minh:

• Hệ thống lò đông khô liên tục mâm chuyền (Continuous Freeze Drying): Phôi sản phẩm dịch chuyển tịnh tiến liên tục qua các khoang buồng hầm k khóa chân không phân cấp biệt lập, triệt tiêu hoàn toàn thời gian chết chờ xả đá, giúp nhân ba năng suất phân khu nhà xưởng.
• Công nghệ đo điểm cuối thăng hoa bằng cảm biến quang phổ (NIR PAT): Tích hợp camera cảm biến cận hồng ngoại quét trực tiếp phôi khay để tự động tính toán thời điểm tinh thể đá thăng hoa vừa hết 100%, tự lệnh chuyển dốc sấy thứ cấp giải hấp ngay lập tức, tiết kiệm 20% thời gian chạy máy vô công do kỹ sư ước lượng thủ công.

8. Câu hỏi thường gặp (FAQ) về công nghệ máy sấy thăng hoa

1. Tại sao giá thành máy sấy thăng hoa lại cao hơn máy sấy lạnh và sấy nhiệt nhiều lần?

Trả lời: Máy sấy nhiệt chỉ gồm quạt k heater đốt nhiệt đơn giản. Máy sấy lạnh bổ sung thêm cụm lốc làm khô không khí nhẹ. Trong khi đó, máy sấy thăng hoa kẹp đồng thời 3 hệ thống công nghệ công nghiệp nặng khắt khe bậc nhất: Hệ nén lạnh sâu dải siêu âm dầm kéo âm vài chục độ, hệ tháp bơm hút chân không áp suất âm kiên cố dày dặn chống móp vách buồng hầm k hệ thống điều khiển dầu tuần hoàn máy tính sấy nhiệt vi sai tinh vi. Do đó chi phí chế tạo vật liệu cơ khí đắt đỏ hơn vượt trội.

2. Tôi có thể dùng chung một máy để sấy sầu riêng và sấy đông trùng hạ thảo dược liệu không?

Trả lời: Kỹ thuật dòng chạy thuật toán thì được nếu dải khay sấy đáp ứng. Tuy nhiên về mặt cảm quan thương mại là HẠN CHẾ DÙNG CHUNG KHÔNG VỆ SINH SẠCH. Sầu riêng chứa hàm lượng tinh dầu thơm mùi đậm đặc, hơi tinh dầu sẽ bốc lên ám bám dính bẩn vào vách cấu trúc buồng Hot zone k bẫy lạnh. Nếu mẻ tiếp theo bạn nạp đông trùng hạ thảo hay sâm ngọc linh vào sấy, dược liệu quý sẽ bị nhiễm mùi sầu riêng, làm biến tính giảm sút nghiêm trọng giá trị kinh tế thương phẩm.

3. Tại sao sấy thăng hoa trái cây dính nhiều đường (như xoài chín, mít chín cát) lại lâu khô và dễ bị dẻo cứng?

Trả lời: Các mác hoa quả chứa hàm lượng đường nồng độ cao có hiện tượng dìm sâu điểm eutectic xuống mức cực thấp (nhiều khi dải lạnh -35 ^oC vẫn chưa đóng băng cứng dòn đường dẻo được phôi). Khi hút chân không gia nhiệt sấy, lớp đường dẻo k quánh bọc ngoài ngăn cản sự thăng hoa thoát hơi nước lõi sâu ra ngoài, gây hiện tượng sụp đổ cấu trúc (Collapse). Để sấy thành công xoài, mít chín, kỹ sư bắt buộc phải cấp đông sâu k d kéo thời gian thăng hoa sơ cấp với dốc tăng nhiệt khay cực kỳ mịn chậm.

4. Khi nào doanh nghiệp bắt buộc chọn cấu hình bẫy đá nhiệt độ siêu âm -80 ^oC?

Trả lời: Nên chọn cấu hình bẫy lạnh -80^oC trở sâu khi dây chuyền phục vụ sản xuất dược phẩm sinh học, vắc-xin, hóa chất dung môi tinh khiết chứa gốc cồn hoặc axit. Các dung môi này có áp suất hơi cao, nếu chỉ dùng bẫy lạnh -50 ^oC thông thường, hơi dung môi sẽ không kịp đóng băng ngưng tụ dính lại mà bay thẳng vào phá hủy cấu trúc màng lá cánh van tháp bơm chân không. Đối với nông sản hoa quả thực phẩm thông thường dính nước cơ học, cấu hình bẫy -50 ^oC đến -60 ^oC là đủ kinh tế và tối ưu điện năng.

5. Hiện tượng sụp đổ cấu trúc (Meltdown/Collapse) sản phẩm xảy ra do đâu?

Trả lời: Lỗi kinh điển này xảy ra khi kỹ sư vặn tăng nhiệt sấy của hệ khay dầu lên quá nhanh ở giai đoạn đầu thăng hoa sơ cấp, trong khi đá chưa kịp thăng hoa hết. Nhiệt lượng lớn làm đá dòn bị chảy lỏng ngược lại thành nước bên trong lòng phôi, dưới áp suất âm chân không nước sôi làm vỡ nát cấu trúc xốp màng tế bào vật chất, khiến sản phẩm đi ra bị teo tóp, thâm đen quánh cứng vứt bỏ phế phẩm.
