Máy chiết rót bình oxy y tế mini, chai, lon oxy y tế mini

Máy chiết rót bình oxy y tế mini, chai, lon oxy y tế mini

Trong những năm gần đây, nhu cầu sử dụng các loại bình oxy cầm tay, bình oxy phục vụ thể thao, du lịch leo núi và đặc biệt là các dòng bình oxy y tế cá nhân tăng trưởng mạnh mẽ. Do đặc tính của oxy là chất kích thích sự cháy mạnh và sử dụng trực tiếp cho sức khỏe con người, quy trình đóng gói đòi hỏi tiêu chuẩn vệ sinh, độ tinh khiết và an toàn áp lực ở mức tuyệt đối. Để xây dựng một dây chuyền sản xuất đạt chuẩn GMP, hệ thống máy chiết rót bình oxy y tế mini chính là thiết bị công nghệ cốt lõi cấu thành nên nhà máy.

Bài viết này cung cấp cái nhìn chuyên sâu dưới góc độ kỹ thuật cơ điện, đồng thời hỗ trợ bộ phận thu mua và chủ doanh nghiệp lựa chọn được giải pháp công nghệ tối ưu nhất.



1. Máy chiết rót bình oxy y tế mini là gì?

Máy chiết rót bình oxy y tế mini (tiếng Anh kỹ thuật thường gọi là mini medical oxygen cylinder filling machine hoặc mini medical oxygen can filling machine) là hệ thống thiết bị công nghiệp chuyên dụng. Máy thực hiện quy trình khép kín bao gồm đóng van một chiều (hoặc van định liều), hút sạch không khí tạp chất bên trong vỏ bình, sau đó định lượng và nạp khí oxy tinh khiết (thường đạt độ tinh khiết ≥99.5%) dưới áp suất cao vào các lon hoặc chai kim loại nhỏ gọn.

Khác với các dòng mini gas cylinder filling machine dùng cho khí hóa lỏng thông thường, hệ thống nạp oxy y tế yêu cầu nghiêm ngặt về việc kiểm soát tạp chất dầu mỡ (Oil-free) trong toàn bộ đường ống và vòi phun để ngăn ngừa nguy cơ tự kích nổ do oxy oxy hóa mạnh.



2. Ứng dụng thực tế trong y tế và đời sống

Thiết bị này được ứng dụng để đóng gói các dòng sản phẩm oxy di động tiện lợi:

• Y tế và cứu hộ khẩn cấp: Bình oxy di động dùng cho bệnh nhân hen suyễn, người gặp sự cố hô hấp đột xuất khi đang di chuyển, hoặc trang bị trên xe cứu thương, túi sơ cứu.
• Thể thao và du lịch: Phục vụ cho vận động viên, người leo núi cao, khách du lịch đến các vùng cao nguyên thiếu oxy.
• Chăm sóc sức khỏe cao cấp: Sử dụng trong các liệu pháp thở oxy tinh khiết tại nhà, spa làm đẹp hoặc giảm căng thẳng cho người làm việc cường độ cao.



3. Đặc điểm kỹ thuật nổi bật của máy chiết rót bình oxy y tế mini

• Công nghệ không dầu tuyệt đối (100% Oil-Free): Toàn bộ cụm bơm tăng áp khí và hệ thống van, xylanh định lượng không sử dụng dầu bôi trơn gốc khoáng. Máy sử dụng các vật liệu tự bôi trơn cao cấp như phớt Teflon dệt đặc biệt để đảm bảo an toàn cháy nổ tuyệt đối.
• Làm sạch và hút chân không sâu: Tích hợp bộ hút chân không để loại bỏ hoàn toàn không khí thường bám trong vỏ chai trước khi nạp oxy, giữ nguyên vẹn độ tinh khiết của oxy y tế.
• Kết cấu chịu áp lực cao: Do oxy được nạp ở trạng thái khí nén áp suất cao (thường từ 8 - 12 bar hoặc cao hơn tùy loại bình), các linh kiện cơ khí, đường ống thép không gỉ 316L đều phải đạt tiêu chuẩn chịu áp lực công nghiệp quốc tế.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Đảm bảo chất lượng vệ sinh y tế: Quy trình khép kín tự động ngăn chặn hoàn toàn bụi bẩn và vi khuẩn xâm nhập vào bình chứa.
• Định lượng áp suất chính xác: Kiểm soát áp suất nạp đồng đều giúp bình đạt đủ thể tích thiết kế, kéo dài thời gian sử dụng cho người bệnh.
• Tối ưu hóa chi phí vận hành: Tốc độ nạp cao, tự động hóa giảm thiểu tối đa sự can thiệp của con người, hạn chế tối đa tỷ lệ sản phẩm lỗi hỏng.

5. Phân loại máy chiết rót bình oxy y tế mini hiện nay

Tùy theo thiết kế kiểu dáng bao bì của nhà sản xuất, thiết bị được phân chia cụ thể:

Theo kết cấu vỏ chứa và đầu van

• Máy chiết rót lon oxy y tế mini: Chuyên dùng cho dòng lon nhôm hoặc lon sắt mỏng nhẹ, sử dụng nắp vòi nhấn kết hợp mặt nạ thở đi kèm.
• Máy chiết rót chai oxy y tế mini: Phù hợp cho các dòng chai dày, chịu áp lực lớn hơn, sử dụng van xoắn hoặc vòi xịt định liều cao cấp.

Theo mức độ tự động hóa

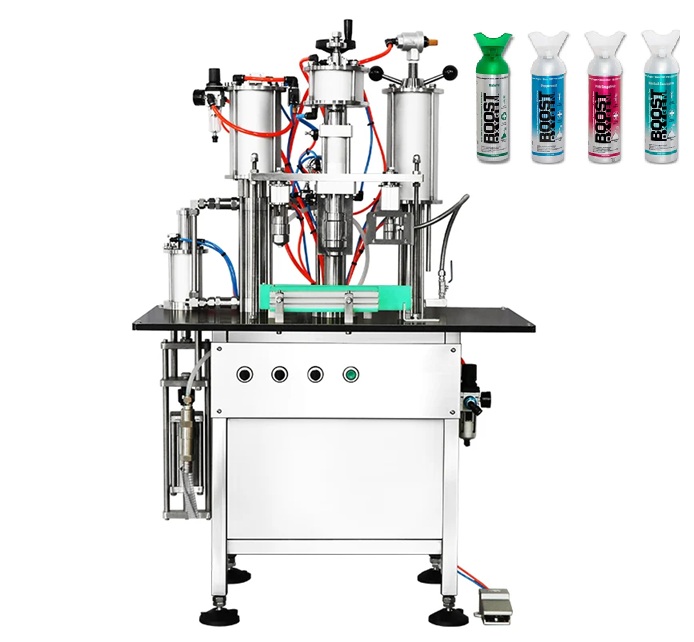

• Dòng máy bán tự động: Thao tác đưa bình và gá dập van do công nhân thực hiện. Thích hợp cho sản xuất quy mô nhỏ hoặc giai đoạn nghiên cứu thị trường.

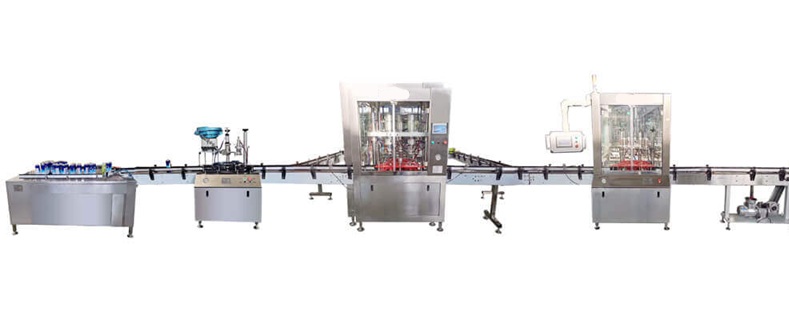

• Dây chuyền tự động liên hoàn: Vỏ bình được cấp tự động, đi qua các module hút chân không, dập van và nạp khí liên tục trên băng tải, cho năng suất vượt trội.

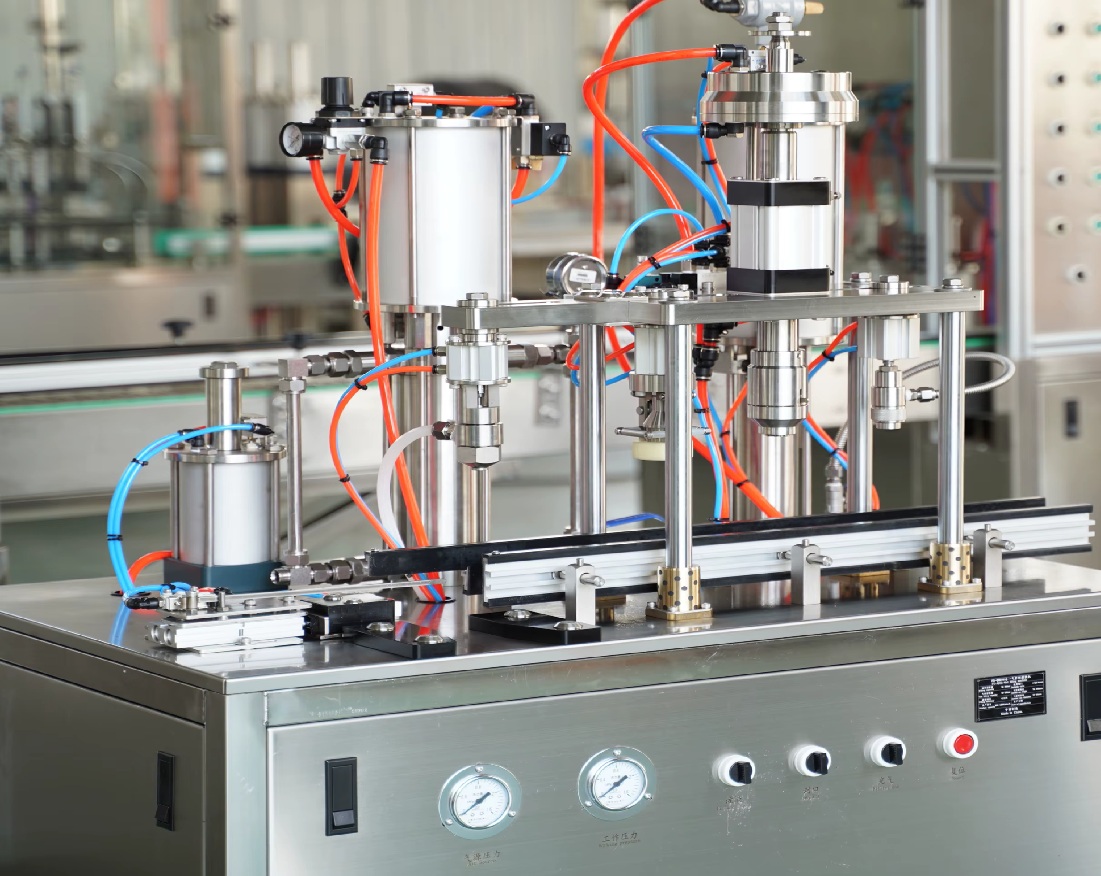

6. Cấu tạo chi tiết của hệ thống máy chiết rót bình oxy y tế mini

Một hệ thống máy nạp oxy y tế mini tiêu chuẩn bao gồm các bộ phận cơ khí chính:

[Bồn chứa/Máy tạo Oxy] ---> [Bơm tăng áp Oxy không dầu] ---> [Trạm hút chân không] ---> [Cụm đầu nạp áp suất cao]

• Bơm tăng áp Oxy (Oxygen Booster): Dòng bơm chuyên dụng không dầu, có nhiệm vụ nén khí oxy từ nguồn cấp (bình oxy tổng hoặc máy tạo oxy công nghiệp) lên áp suất nạp yêu cầu.
• Module hút chân không (Vacuum Station): Hệ thống van khí nén rút sạch khí thô trong bình.
• Cụm đầu dập van (Crimping Head): Dập chặt chân van vào miệng lon/chai, đảm bảo độ kín tuyệt đối trước khi tiến hành bơm khí.
• Đầu nạp oxy áp suất cao (Oxygen Filling Head): Thiết kế cơ khí chính xác, ôm khít đầu van để đẩy khí oxy vào bình mà không làm rách hay biến dạng gioăng van.



7. Nguyên lý hoạt động và quy trình vận hành

1. Cấp vỏ bình và định vị: Lon/chai oxy di chuyển trên băng tải vào vị trí, được kẹp giữ cố định bởi cơ cấu xylanh định vị.
2. Hút chân không: Đầu vòi hạ xuống xả sạch lượng không khí tồn dư bên trong vỏ chai ra ngoài.
3. Dập van bịt kín: Cụm đầu dập tiến hành ép lực cơ khí nong rộng chân van nhôm, bám chặt vào cổ chai tạo thành một khối kín hoàn toàn.
4. Nạp oxy áp suất: Khí oxy qua bộ tăng áp không dầu được bơm thẳng xuyên qua khe van vào trong bình. Khi áp suất bên trong đạt ngưỡng cài đặt trên đồng hồ kiểm soát, đầu nạp tự động ngắt dòng và rút lên.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hiệu quả đầu tư, bộ phận thu mua và kỹ thuật cần lưu ý các tiêu chuẩn chọn máy sau:

• Chứng nhận không dầu (Oil-free Certification): Đây là tiêu chí sống còn khi làm việc với oxy. Nhà cung cấp phải chứng minh được hệ thống gioăng phớt, xích truyền động hoàn toàn không có dầu mỡ khoáng.
• Khả năng tương thích bao bì: Máy phải dễ dàng thay đổi đồ gá (puck) để phù hợp với nhiều chiều cao và đường kính lon khác nhau.
• Độ ổn định của hệ thống áp lực: Lựa chọn các dòng máy có đường ống chịu áp bằng vật liệu inox gia cường chịu lực tốt để tránh rủi ro nứt vỡ đường ống trong quá trình sản xuất liên tục.



9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Dưới đây là bảng thông số kỹ thuật (Datasheet) cơ bản kỹ sư cần thẩm định trước khi mua máy:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Dải áp suất nạp oxy	Thường dao động từ 0.8 MPa – 1.4 MPa (8 - 14 bar).
Độ chính xác áp suất	Sai số kiểm soát cực nhỏ \(\le \pm 0.05\) MPa.
Tốc độ sản xuất (Capacity)	Đối với dòng máy tự động tầm trung đạt khoảng 20 - 40 bình/phút.
Độ tinh khiết khí nạp	Giữ nguyên độ tinh khiết nguồn vào (thường yêu cầu ≥ 99.5).
Tiêu chuẩn vật liệu vòi chiết	Inox 316L, gioăng phớt đạt tiêu chuẩn y tế (Medical Grade).



10. Lưu ý quan trọng khi Vận hành – Bảo trì – Bảo dưỡng

Công tác bảo trì thiết bị nạp oxy đòi hỏi tính kỷ luật kỹ thuật rất cao từ đội ngũ kỹ sư vận hành:

Vận hành an toàn

• Tuyệt đối nghiêm cấm việc sử dụng bất kỳ loại dầu mỡ, chất bôi trơn thông thường nào để tra vào cụm vòi chiết hoặc các khớp nối tiếp xúc trực tiếp với khí oxy.
• Khu vực đặt máy phải khô ráo, thông thoáng, không bám bụi bẩn hữu cơ và cách xa nguồn nhiệt, nguồn phát tia lửa điện.

Bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh tiêu chuẩn y tế: Định kỳ làm sạch đường ống dẫn khí bằng cồn y tế hoặc các dung dịch tẩy rửa chuyên dụng được phép dùng trong ngành dược để loại bỏ bụi mịn.
• Kiểm tra gioăng chặn áp: Các gioăng cao su chịu áp (O-ring) tại đầu nạp cần được kiểm tra hàng tuần. Nếu xuất hiện dấu hiệu rạn nứt cơ học, phải thay thế ngay lập tức bằng linh kiện chính hãng để tránh rò rỉ oxy ra môi trường xung quanh gây nguy cơ hỏa hoạn.

11. Câu hỏi thường gặp (FAQ)

1. Máy chiết nạp oxy mini có thể dùng chung bộ bơm tăng áp của máy nạp gas mini không?

Tuyệt đối không. Bơm tăng áp của máy nạp gas (LPG/Butane) có sử dụng dầu bôi trơn cơ khí. Nếu đưa khí oxy áp suất cao đi qua hệ thống này, oxy sẽ phản ứng mãnh liệt với dầu mỡ gây ra cháy nổ ngay lập tức bên trong buồng bơm.

2. Làm thế nào để kiểm tra độ kín của bình oxy sau khi nạp xong?

Tương tự quy trình đóng gói áp lực, các bình oxy sau khi nạp sẽ đi qua một bể thử đồ kín bằng nước ấm. Nếu chân van dập bị lỗi hoặc vỏ bình bị rạn, bọt khí sẽ sủi lên để cảm biến hoặc công nhân loại bỏ.

3. Tại sao vỏ bình oxy y tế mini lại thường được ưu tiên làm bằng nhôm thay vì sắt?

Vỏ nhôm (Aluminum can) có trọng lượng rất nhẹ, tính thẩm mỹ cao, phù hợp cho việc cầm tay di động. Đặc biệt, nhôm không bị oxy hóa rỉ sét bên trong như sắt tráng thiếc thông thường, giúp đảm bảo chất lượng khí thở không bị nhiễm tạp chất độc hại.

4. Áp suất khí nén cấp để chạy máy chiết là bao nhiêu?

Hệ thống xylanh khí nén vận hành cơ cấu máy yêu cầu nguồn áp suất ổn định từ 0.5 - 0.7 MPa. Nguồn khí nén này cũng cần đi qua bộ lọc tách nước và tách dầu để đảm bảo môi trường xung quanh máy luôn sạch sẽ.

5. Máy có thể chiết được các loại dung tích bình bao nhiêu lít?

Dòng máy mini chuyên dụng này đáp ứng cho các loại lon/chai cầm tay có thể tích chứa khí nén tương đương từ 1 lít đến 10 lít khí tự do (kích thước vật lý của chai thường từ 500ml - 1000ml tùy áp suất nén).



12. Xu hướng phát triển và công nghệ mới

• Hệ thống kiểm soát áp suất kỹ thuật số thông minh: Các dòng máy đời mới loại bỏ các rơ-le áp suất cơ khí, thay thế hoàn toàn bằng cảm biến áp suất kỹ thuật số độ nhạy cao. Máy sẽ tự động ngắt dòng nạp chính xác đến từng mili-bar và hiển thị biểu đồ áp suất trực quan trên màn hình HMI.
• Module khử trùng tia UV liên hoàn: Vỏ bình trước khi đưa vào trạm hút chân không sẽ được đi qua một buồng quét tia UV-C công suất lớn để tiệt trùng bề mặt bên trong, nâng cao chỉ số an toàn vệ sinh cho phân khúc oxy y tế cao cấp.



13. ABM Việt Nam – Nhà cung cấp dây chuyền máy chiết rót oxy y tế mini chất lượng cao

Đầu tư vào dây chuyền đóng gói sản phẩm y tế đòi hỏi doanh nghiệp phải lựa chọn một nhà cung cấp thiết bị có trình độ chuyên môn cao và am hiểu sâu sắc về tiêu chuẩn an toàn áp lực. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu chuyên cung cấp giải pháp trọn gói về hệ thống máy chiết rót bình oxy y tế mini chất lượng cao.

Những ưu thế vượt trội khi lựa chọn giải pháp công nghệ từ ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống dây chuyền liên hoàn từ khâu cấp vỏ, dập van, nạp khí oxy tinh khiết cho đến kiểm tra chất lượng đầu ra được đồng bộ tối ưu, giúp nhà máy đạt sản lượng vượt trội.
• Vận hành bền bỉ & Ổn định: Toàn bộ cụm linh kiện tiếp xúc khí, hệ thống tăng áp không dầu được nhập khẩu từ các thương hiệu đầu ngành, kết cấu cơ khí chính xác giúp máy vận hành 24/7 với hệ số an toàn tuyệt đối.
• Đạt chuẩn y tế khắt khe: Thiết bị của ABM Việt Nam được thiết kế đáp ứng hoàn hảo các tiêu chuẩn vệ sinh, chống nhiễm khuẩn và chống cháy nổ nghiêm ngặt trong sản xuất thiết bị y tế.

Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng doanh nghiệp từ khâu khảo sát, tư vấn giải pháp kỹ thuật phù hợp với nguồn khí đầu vào cho đến chuyển giao công nghệ vận hành thực tế tại nhà xưởng.

• Thông tin liên hệ tư vấn: Quý khách hàng vui lòng cung cấp chi tiết về kích thước vỏ bình dự kiến, nguồn cấp oxy hiện tại của nhà máy và năng suất mục tiêu (sản phẩm/giờ) để ABM xây dựng phương án kỹ thuật tối ưu và gửi báo giá cạnh tranh nhất!

Để giúp chúng tôi tinh chỉnh cấu hình thiết bị phù hợp nhất cho dự án của bạn, xin vui lòng cho biết:

• Bạn dự định sử dụng vỏ bình bằng chất liệu gì (lon nhôm hay chai sắt dày)?
• Nguồn cấp khí oxy đầu vào của nhà máy hiện tại là gì (bình oxy tổng hóa lỏng, chai khí nén 40L, hay máy tạo oxy chuyên dụng)?
• Năng suất mục tiêu bạn cần đạt được là bao nhiêu sản phẩm trên mỗi phút?
