Máy dán nhãn giấy hồ keo

Máy dán nhãn giấy hồ keo

Máy dán nhãn giấy hồ keo là giải pháp công nghệ kinh điển nhưng chưa bao giờ lỗi thời trong ngành đóng gói công nghiệp. Thiết bị này mang lại lợi thế cạnh tranh tuyệt đối về chi phí nguyên vật liệu cho các nhà máy sản xuất bia, nước giải khát, nước mắm, nước tương và thực phẩm đóng hộp. Đối với các kỹ sư cơ điện, bộ phận thu mua và các chủ doanh nghiệp, việc hiểu rõ các thông số kỹ thuật và nguyên lý vận hành của thiết bị này là chìa khóa để tối ưu hóa dây chuyền sản xuất tự động.

Bài viết này cung cấp thông tin kỹ thuật chuyên sâu về dòng máy dán nhãn keo hồ thế hệ mới.



1. Định nghĩa máy dán nhãn giấy hồ keo là gì?

Máy dán nhãn giấy hồ keo (tên tiếng Anh: glue paper labeling machine) là thiết bị tự động chuyên dụng để cắt, quét keo và dán các loại nhãn giấy (không có sẵn lớp keo) lên bề mặt sản phẩm. Máy sử dụng loại keo lỏng (thường là keo tổng hợp hoặc keo gốc tinh bột) bôi một lớp mỏng lên mặt sau của nhãn trước khi ép chặt nhãn vào thân chai hoặc lon.

Trong các tài liệu kỹ thuật, thiết bị này còn được gọi là máy dán nhãn giấy hồ keo ướt (wet glue paper labeling machine) để phân biệt với dòng máy dán nhãn decal tự dính.



2. Ứng dụng thực tế trong sản xuất công nghiệp

Nhờ ưu thế chi phí phôi nhãn giấy cực thấp, dòng máy này được ứng dụng rộng rãi trong các ngành sản xuất sản lượng lớn:

• Ngành bia và nước giải khát: Dán nhãn cổ chai và thân chai cho các thương hiệu bia thủy tinh truyền thống, nước ngọt.
• Ngành gia vị và nước chấm: Dán nhãn chai nước mắm, nước tương, dầu ăn, tương ớt bằng thủy tinh hoặc nhựa PET.
• Dây chuyền đóng gói đa năng: Tích hợp trực tiếp hệ thống máy dán nhãn giấy hồ keo chai tròn, lon tròn, đồ hộp tự động giúp xử lý đa dạng các định dạng bao bì từ chai lọ đến lon kim loại trên cùng một kết cấu máy.
• Chế biến thực phẩm xuất khẩu: Sử dụng hệ thống máy dán nhãn giấy hồ keo ướt chai tròn, lon tròn, đồ hộp tự động cho các loại nông - thủy sản đóng hộp, chịu được chu trình tiệt trùng nhiệt độ cao mà không làm bong tróc nhãn giấy.



3. Đặc điểm kỹ thuật và lợi ích kinh tế vượt trội

Đặc điểm cơ khí và điều khiển

• Vật liệu cao cấp: Khung máy, bồn chứa keo, rulo quét keo chế tạo hoàn toàn từ Inox 304 hoặc Inox 316, chống ăn mòn hóa chất và dễ dàng vệ sinh bằng nước nóng.
• Truyền động chính xác: Sử dụng bộ điều khiển lập trình PLC kết hợp hệ thống trục cam cơ khí liên hoàn hoặc motor Servo, đảm bảo chu trình: Lấy nhãn -> Quét keo -> Phun keo -> Dán miết diễn ra đồng bộ tuyệt đối.
• Thiết kế tối ưu: Thiết bị sở hữu dao cắt nhãn chính xác (đối với dòng máy cắt nhãn tự động) hoặc bộ gá hút nhãn bằng chân không siêu khỏe.

Lợi ích cốt lõi cho doanh nghiệp

• Tối thiểu hóa chi phí vật liệu: Chi phí in ấn nhãn giấy và mua keo hồ rẻ hơn từ 40% - 60% so với việc in ấn nhãn decal cuộn tự dính. Đây là bài toán kinh tế hoàn hảo cho các đơn hàng sản lượng lớn hàng triệu sản phẩm.
• Thân thiện với môi trường: Nhãn giấy và keo hồ ướt dễ bóc tách trong quá trình tái chế vỏ chai thủy tinh, đáp ứng xu hướng sản xuất xanh.
• Thẩm mỹ đồng đều: Lớp keo được dàn mỏng và đều, ép chặt vào thân chai giúp nhãn phẳng mịn, không bị rộp khí hay nhăn góc.



4. Phân loại máy dán nhãn giấy hồ keo

Dựa vào công nghệ truyền động và hình thức cấp nhãn, máy được chia làm các dòng chính:

• Máy dán nhãn keo hồ dạng đứng (Inline): Sản phẩm đi thẳng dọc theo băng tải, phù hợp cho các nhà máy công suất vừa phải (30 - 80 sản phẩm/phút). Chi phí đầu tư hợp lý, kết cấu gọn gàng.
• Máy dán nhãn keo hồ dạng mâm quay (Rotary): Sản phẩm được nạp vào các đĩa quay độc lập, vừa quay quanh trục máy vừa tự xoay quanh trục chính nó. Dòng máy này đạt tốc độ cực cao (từ 150 đến hơn 400 sản phẩm/phút), chuyên dụng cho các nhà máy bia, nước ngọt lớn.

5. Cấu tạo và nguyên lý vận hành chuyên sâu

Cấu tạo chi tiết các module

Hệ thống máy dán nhãn hồ keo tự động bao gồm các cụm bộ phận chuyển động liên tục:

[Băng tải nạp sản phẩm] ──> [Trục vít tách chai/lon]

                                    │

[Cơ cấu gạt keo / Rulo lấy keo] ──> [Khay chứa phôi nhãn giấy]

                                    │

[Trống quay hút nhãn chân không] ──> [Trạm dán & Băng tải miết nhãn]

1. Hệ thống cung cấp keo (Glue Station): Gồm bồn chứa keo, rulo lăn keo và dao gạt keo để kiểm soát độ dày màng keo (chỉ từ vài micron).
2. Khay chứa nhãn (Label Magazine): Giữ các tệp nhãn giấy đã được cắt sẵn theo kích thước chuẩn.
3. Trống quay hút nhãn (Label Transfer Drum): Sử dụng hệ thống hút chân không để lấy từng tờ nhãn từ khay, đưa qua rulo quét keo rồi áp vào thân chai.
4. Trục vít phân tách chai (Infeed Screw): Giúp tạo khoảng cách định hình chính xác giữa các chai/lon trước khi tiến vào trạm dán.
5. Cơ cấu miết nhãn (Sponging/Wrapping Belt): Băng tải cao su mềm hoặc chổi miết giúp ép chặt nhãn, đẩy toàn bộ không khí ra ngoài.

Nguyên lý hoạt động kỹ thuật

Khi máy vận hành, rulo lấy keo từ bồn và quét một lớp mỏng lên các miếng đệm lấy nhãn (Pallets). Khi các miếng đệm này xoay qua khay nhãn, lớp keo sẽ dính và kéo một tờ nhãn ra ngoài. Nhãn tiếp tục được chuyển sang trống hút chân không. Lúc này, chai/lon được trục vít đưa đến đúng vị trí; trống chân không sẽ áp mặt có keo của nhãn lên thân sản phẩm. Cuối cùng, sản phẩm đi qua băng tải miết hoặc chổi chà để nhãn bám dính phẳng hoàn toàn vào bề mặt bao bì.



6. Tiêu chí lựa chọn và các thông số kỹ thuật cốt lõi

Để phòng Thu mua và phòng Kỹ thuật chọn đúng model thiết bị, cần đặc biệt lưu ý các thông số sau:

Các thông số kỹ thuật cần xem xét khi lựa chọn sản phẩm

• Năng suất dán (Capacity): Số lượng chai/lon dán được trong 1 phút (ví dụ: 60 - 120 cpm).
• Độ dày lớp keo kiểm soát: Khả năng tinh chỉnh dao gạt keo để tiết kiệm lượng keo tiêu thụ.
• Độ chính xác vị trí dán (Accuracy): Biên độ sai số (thường là ±1mm).
• Nhiệt độ vận hành keo: Một số dòng máy cao cấp tích hợp bộ gia nhiệt để giữ keo ổn định ở độ nhớt tiêu chuẩn trong mùa lạnh.
• Thông số nguồn điện & Khí nén: Thường yêu cầu điện 3 pha 380V/50Hz cho các motor công suất lớn và áp suất khí nén ổn định từ 5 - 7 bar.

Lưu ý đặc thù về vật liệu

Cần làm rõ với nhà cung cấp về định lượng giấy của nhãn (g/m²) và loại keo sử dụng để thiết kế lực hút chân không và cấu trúc bề mặt miếng đệm (Pallet) chính xác nhất, tránh hiện tượng rách giấy hoặc không nhả được nhãn.



7. Quy trình vận hành, bảo trì và bảo dưỡng định kỳ

Do đặc thù sử dụng keo ướt, máy dán nhãn keo hồ đòi hỏi quy trình bảo dưỡng nghiêm ngặt hơn các dòng máy khác để duy trì độ bền:

Lưu ý khi vận hành

• Kiểm tra độ nhớt của keo: Keo quá đặc sẽ gây kẹt rulo và làm rách nhãn giấy; keo quá loãng sẽ làm nhãn bị trượt, bong mép.
• Cài đặt áp suất chân không: Đảm bảo áp suất hút vừa đủ để giữ nhãn ổn định trên trống quay nhưng không quá mạnh khiến nhãn khó tách khi áp vào chai.
• Độ khô sản phẩm: Bề mặt chai hoặc đồ hộp cần hạn chế ngưng tụ nước để lớp keo hồ bám dính tối ưu.

Quy trình vệ sinh và bảo dưỡng định kỳ

• Hằng ngày (Bắt buộc sau mỗi ca làm việc): Sử dụng nước nóng để rửa sạch toàn bộ keo thừa trên bồn keo, rulo lăn keo, các miếng đệm pallet và trống chân không. Nếu keo khô cứng sẽ làm kẹt và hư hỏng bề mặt cơ khí chính xác vào ngày hôm sau.
• Hằng tuần: Kiểm tra độ mòn của dao gạt keo, lau chùi các cảm biến quang học phát hiện chai.
• Hằng tháng: Tra dầu mỡ chịu nhiệt vào các cơ cấu cam, bánh răng truyền động trung tâm. Kiểm tra hệ thống bơm hút chân không xem có bị tắc nghẽn do bụi giấy hay không.



8. Xu hướng phát triển công nghệ mới

Các dòng máy dán nhãn hồ keo thế hệ mới đang được cải tiến mạnh mẽ nhằm đơn giản hóa việc vận hành:

• Hệ thống bôi keo khép kín (Enclosed Glue System): Thay thế bồn keo hở bằng hệ thống bơm phun keo tự động, giúp keo không bị khô, không bị bám bụi bẩn và tiết kiệm nguyên liệu.
• Module thay đổi nhanh (Quick-changeover): Thiết kế các cụm pallet và khay nhãn dạng khớp nối nhanh, giúp kỹ sư thay đổi loại chai/loại nhãn khác nhau chỉ trong vòng 10 - 15 phút mà không cần dùng dụng cụ vặn ốc phức tạp.



9. Câu hỏi thường gặp (FAQ) về máy dán nhãn giấy hồ keo

1. Máy dán nhãn keo hồ có dán được cho chai nhựa PET chứa nước lỏng không?

Trả lời: Được. Tuy nhiên, chai nhựa PET cần có độ cứng vững nhất định (hoặc được nạp đầy chất lỏng bên trong) để khi cơ cấu miết nhãn ép vào, thân chai không bị móp, giúp nhãn dán phẳng đẹp.

2. Tại sao nhãn giấy sau khi dán xong vài tiếng lại bị bong mép hoặc quăn góc?

Trả lời: Hiện tượng này thường do dao gạt keo chỉnh chưa đều làm mép nhãn thiếu keo, hoặc do loại keo hồ sử dụng có độ bám dính ban đầu (Initial tack) thấp, không giữ được độ đàn hồi tự nhiên của giấy khi bị uốn cong theo thân chai tròn.

3. Tôi có thể dùng chung một loại keo hồ cho cả chai thủy tinh và lon nhôm không?

Trả lời: Thường là không nên. Chai thủy tinh có bề mặt nhẵn bóng khác với bề mặt kim loại của lon nhôm. Bạn cần liên hệ nhà cung cấp hóa chất để chọn đúng gốc keo (keo dán kính hoặc keo dán kim loại) nhằm đảm bảo độ bám dính tốt nhất.

4. Vệ sinh keo hồ dính trên máy bằng cách nào hiệu quả nhất?

Trả lời: Hầu hết các loại keo hồ ướt hiện nay đều tan trong nước. Cách hiệu quả và an toàn nhất cho máy là dùng nước ấm/nước nóng (khoảng 50 - 60°C) xịt rửa và lau chùi. Tuyệt đối không dùng vật sắc nhọn cạo lên rulo hoặc miếng đệm vì sẽ gây xước, làm lệch màng keo sau này.

5. Máy dán nhãn keo hồ có dán được nhãn màng nhựa OPP không?

Trả lời: Không. Nhãn màng nhựa OPP không có khả năng thấm hút và thoát hơi nước của keo hồ ướt, keo sẽ không thể khô và nhãn sẽ bị bong ngay. Để dán nhãn màng nhựa OPP không keo, doanh nghiệp phải sử dụng dòng Máy dán nhãn keo nóng (Hot Melt Glue Labeling Machine).

ABM Việt Nam – Nhà cung cấp giải pháp máy dán nhãn giấy hồ keo tự động công suất cao, uy tín hàng đầu

Để sở hữu một hệ thống dán nhãn vận hành ổn định, triệt tiêu hoàn toàn rủi ro dừng máy do kẹt keo hay rách nhãn, Công ty TNHH Công Nghệ ABM Việt Nam chính là sự lựa chọn chiến lược dành cho doanh nghiệp của bạn.

Chúng tôi chuyên phân phối và lắp đặt các dòng máy dán nhãn giấy hồ keo chất lượng cao, định hình tiêu chuẩn công nghiệp hiện đại:

• Thiết bị chất lượng cao bền bỉ: Khung sườn cơ khí siêu vững chắc bằng Inox dày chịu lực, các cụm chi tiết quay chính xác được gia công CNC tỷ mỉ, đảm bảo máy hoạt động ổn định liên tục 24/7 trong môi trường nhà máy có độ ẩm cao.
• Vận hành tự động hoàn toàn: Các dòng máy automatic glue paper labeling machine for round bottle, round can, canned food của chúng tôi tích hợp đồng bộ hoàn hảo vào dây chuyền sản xuất có sẵn, từ khâu cấp chai đến khâu đóng thùng hạ nguồn.
• Tốc độ cao & Linh hoạt: Sử dụng hệ thống điều khiển thông minh điều khiển dòng automatic wet glue paper labeling machine for round bottle, round can, canned food, tối ưu hóa hành trình phóng nạp nhãn giúp nâng cao năng suất vượt trội, kiểm soát chính xác sai số dán nhãn dưới mức tối thiểu.
• Hỗ trợ kỹ thuật nhanh chóng: ABM Việt Nam cam kết đồng hành cùng doanh nghiệp từ khâu khảo sát layout, chạy thử nghiệm mẫu nhãn/mẫu keo, bàn giao công nghệ kỹ lưỡng cho đội ngũ kỹ sư nhà máy và cung cấp dịch vụ bảo trì định kỳ, linh kiện thay thế chính hãng luôn sẵn kho.

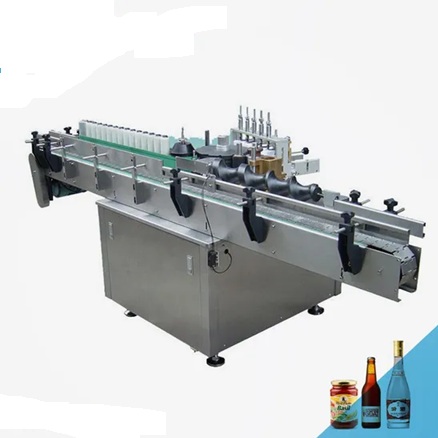

Mô tả máy dán nhãn giấy hồ keo ướt tự động cho chai tròn

Phạm vi ứng dụng

Máy dán nhãn giấy hồ keo ướt tự động cho chai tròn có thể dán nhãn tròn tự động tốc độ cao cho các chai tròn có nhãn giấy trong rượu, đồ uống, y tế, mỹ phẩm và các ngành công nghiệp nhẹ khác.

Nguyên tắc vận hành

Nguyên lý hoạt động của thiết kế của chiếc máy này như sau: Thanh quay hình quạt dán nhãn được một ít keo từ bánh xe đổ và quay theo bộ truyền nhãn để dính một miếng nhãn. Và nó liên tục quay đến vị trí của bánh xe giấy mút bằng chân không, và nhãn được tháo ra bằng cách vuốt nhãn doffing. Đồng thời nhãn được chuyển đến băng tải giấy bằng chân không. Nhãn được chuyển vào khu vực dán nhãn trên đai giấy chuyển tải với khả năng hút của chân không và được dán trên chai được chuyển tải bằng dây chuyền. Nó hoàn thành quá trình sản xuất bằng các hành động được khoanh tròn.

Đặc điểm máy dán nhãn giấy hồ keo ướt tự động cho chai tròn

Máy dán nhãn giấy hồ keo ướt tự động cho chai tròn có các đặc điểm như cấu trúc hợp lý, diện tích nhỏ, thép ít hơn và bề mặt phi kim loại. Toàn bộ máy thông qua hệ thống điều khiển PLC, do đó toàn bộ ổn định, tốc độ cao. Máy thông qua phát hiện cảm biến, với nhãn chính xác và độ chính xác cao. Nó cũng không có chai không có nhãn, không có nhãn tự động điều chỉnh và phát hiện, và bất kỳ chức năng nào khác.

Máy này sử dụng động cơ không đồng bộ có thể điều chỉnh điện từ và hộp số sâu làm truyền động chính, và được trang bị hệ thống điều khiển khí nén và điện. Để máy có thể được sử dụng để truyền biến thiên liên tục. Nó có thể điều chỉnh tốc độ theo số lượng chai nhập để phù hợp với sự thay đổi của sản xuất và đảm bảo vận hành an toàn của máy. Có thể dễ dàng thay đổi các bộ phận của máy để phù hợp với các loại chai, nhãn mác khác nhau.

Thân và các bộ phận chủ yếu sử dụng vật liệu chống ăn mòn, như thép không gỉ, hợp kim chống ăn mòn, nhựa và các vật liệu chống ăn mòn cao khác, đúc, thép cacbon, nhôm được xử lý chống gỉ nhiều lớp.

Chi tiết kỹ thuật máy dán nhãn giấy hồ keo ướt tự động cho chai tròn

Công suất:  60-100 chai / phút
Chiều dài nhãn:  Tùy thuộc vào kích thước nhãn của khách hàng.
Chiều rộng nhãn:  30-80mm Độ
chính xác: ± 1mm
Điều khiển đảo chiều: Bao gồm tấm lật
Nguồn điện: 1 PH, 220V, 50HZ ~ 60HZ
Công suất tiêu thụ: 1.5KW
Tiêu thụ không khí: 4-6Kg
Kích thước: 2050 * 1100 * 820
Trọng lượng máy: 550kg
