Máy cân kiểm tra trọng lượng

Máy cân kiểm tra trọng lượng

Trong bối cảnh công nghiệp hiện đại, việc kiểm soát định lượng ở công đoạn cuối dòng sản phẩm là yếu tố bắt buộc để bảo vệ uy tín thương hiệu, tuân thủ pháp lý đo lường thương mại và tối ưu hóa chi phí sản xuất. Quy trình kiểm tra thủ công truyền thống không những tốn kém nhân lực mà còn tiềm ẩn sai số lớn do sự mệt mỏi của con người hay tốc độ dây chuyền bị hạn chế. Hệ thống máy cân kiểm tra trọng lượng tự động chính là giải pháp công nghệ then chốt, giúp giải quyết triệt để bài toán này với độ chính xác tuyệt đối ở tốc độ cao.

Bài viết này cung cấp một cái nhìn toàn diện mang tính kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị kiểm tra trọng lượng tự động, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình tối ưu hóa dây chuyền sản xuất và đóng gói.

1. Định nghĩa Máy cân kiểm tra trọng lượng là gì?

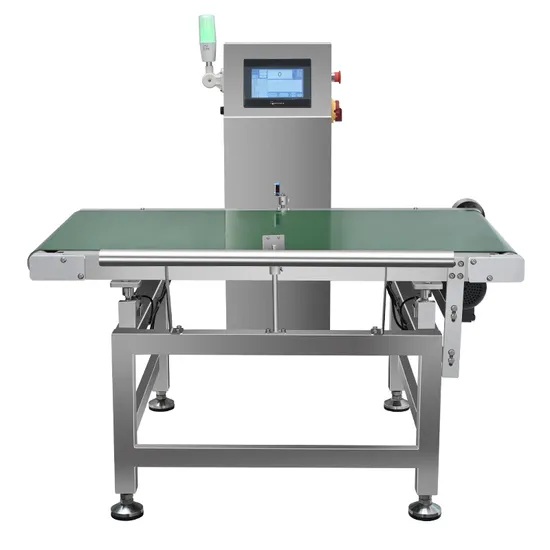

Máy cân kiểm tra trọng lượng (tiếng Anh thường gọi là Checkweigher hoặc Check weigher) là thiết bị đo lường tự động chuyên dụng, dùng để xác định khối lượng của từng sản phẩm riêng lẻ ngay khi chúng đang di chuyển liên tục trên băng chuyền sản xuất.

Khác với các dòng cân tĩnh thông thường, máy cân kiểm tra khối lượng này thực hiện phép đo động (Dynamic Weighing). Thiết bị có khả năng đối chiếu tức thời trọng lượng thực tế của sản phẩm với dải tiêu chuẩn thiết lập sẵn, từ đó tự động phân loại hoặc kích hoạt cơ cấu loại bỏ các sản phẩm lỗi (thiếu cân hoặc thừa cân) mà không làm gián đoạn dòng chảy sản xuất của nhà máy.

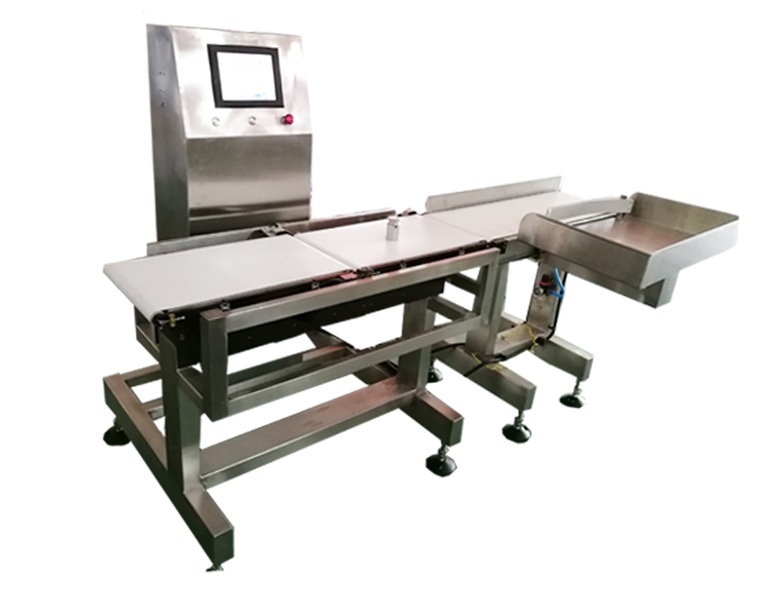

2. Cấu tạo chi tiết của Máy cân kiểm tra trọng lượng dạng băng tải

Một hệ thống máy cân kiểm tra trọng lượng dạng băng tải công nghiệp tiêu chuẩn được module hóa thành 4 phân hệ chính:

• Băng tải trung chuyển cấp liệu: Làm nhiệm vụ tiếp nhận, đồng bộ tốc độ và điều tiết khoảng cách (giãn cách tuyến tính) giữa các sản phẩm trước khi bước vào vùng cân, bảo đảm tại một thời điểm chỉ có duy nhất một sản phẩm nằm trên dầm cân.
• Băng tải cân trọng lượng (Weighing Bed): Khu vực nhạy cảm nhất của thiết bị, tích hợp cảm biến lực (Loadcell) tốc độ cao gắn dưới mặt đai phẳng có kết cấu triệt tiêu tối đa rung động nội tại nhằm thu thập dữ liệu chính xác khi sản phẩm chạy qua.
• Cơ cấu chấp hành và loại bỏ (Rejector): Nằm ở cuối hệ thống, bao gồm các cánh tay gạt cơ học (Flipper), thanh đẩy khí nén (Pusher), luồng thổi khí áp lực cao (Air Jet), hoặc băng tải lật/chia làn tùy thuộc vào đặc tính hình học và khối lượng của thành phẩm.
• Tủ điều khiển trung tâm: Chứa bộ xử lý tín hiệu số tốc độ cao (DSP) hoặc PLC điều khiển thuật toán, kết hợp màn hình giao diện HMI cảm ứng công nghiệp để cấu hình thông số và hiển thị biểu đồ, báo cáo dữ liệu trực quan.

3. Nguyên lý hoạt động và Xử lý tín hiệu động học

Quy trình vận hành và xử lý tín hiệu của máy kiểm tra khối lượng sản phẩm tuân theo nguyên lý cơ - điện tử khép kín nghiêm ngặt sau:

[Sản phẩm chạy qua] ──> [Đè lực lên Loadcell] ──> [Lọc nhiễu kỹ thuật số (DSP)]

                                                          │ (Xác định trọng lượng thực)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy] <────────────┴── (Đối chiếu dải dung sai)

1. Nhận diện tải trọng: Khi sản phẩm dịch chuyển trên băng tải cân, trọng lực của nó tác dụng lên cảm biến Loadcell, làm biến dạng nhẹ điện trở cầu vi sai bên trong và phát ra tín hiệu điện áp dạng mV.
2. Lọc nhiễu kỹ thuật số (Dynamic Filtering): Do băng tải vận hành ở tốc độ cao, tín hiệu thô sẽ bị nhiễu bởi rung động cơ học của hệ thống truyền động và nền sàn nhà xưởng. Lúc này, bộ xử lý trung tâm sẽ áp dụng thuật toán lọc nhiễu kỹ thuật số cao cấp để loại bỏ sóng nhiễu tần số cao, tính toán ra khối lượng thực tế của sản phẩm trong mili-giây.
3. Kích hoạt cơ cấu chấp hành: Máy so sánh kết quả với dải trọng lượng tiêu chuẩn (Target Weight). Nếu sản phẩm bị thiếu cân (Underweight) hoặc thừa cân (Overweight), bộ điều khiển xuất lệnh điện áp kích hoạt van điện từ khí nén, đẩy cơ cấu gạt hoạt động chính xác theo thời gian thực (Real-time) để đẩy sản phẩm lỗi ra khỏi dòng chảy chính mà không làm gián đoạn dây chuyền.

4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Vận hành liên tục: Khả năng hoạt động ổn định 3 ca liên tục (24/7) trong các môi trường công nghiệp khắc nghiệt, chống bụi bẩn và tia nước áp lực cao.
• Thiết kế Modular thông minh: Các module băng tải dễ dàng tháo rời nhanh chóng bằng tay, hỗ trợ vệ sinh dầm cân và thay thế dây đai băng tải trong vài phút.
• Giao tiếp thông minh: Khả năng kết nối dữ liệu qua giao thức Modbus TCP/IP, Profinet, dễ dàng đồng bộ dữ liệu với hệ thống SCADA/MES của nhà xưởng.

Lợi ích kinh tế trực tiếp

• Triệt tiêu hao hụt nguyên liệu (Giveaway): Cân chỉnh chính xác dải dung sai giúp doanh nghiệp không bị đóng gói dư thừa vật tư, tiết kiệm chi phí nguyên liệu thô đáng kể.
• Nâng cao năng suất công đoạn QC: Thay thế hoàn toàn các bước lấy mẫu kiểm tra thủ công, đẩy nhanh chu kỳ đóng gói (Cycle time) lên gấp nhiều lần.
• Bảo vệ uy tín thương hiệu: Đảm bảo 100% thành phẩm xuất xưởng đạt chuẩn định lượng ghi trên nhãn bao bì, đáp ứng nghiêm ngặt luật đo lường thương mại quốc tế.

5. Phân loại thiết bị cân kiểm tra trọng lượng động

Dựa trên cấu trúc dây chuyền và quy mô khối lượng của vật cân, hệ thống được phân chia làm hai phân khúc chính:

1. Dòng cân kiểm tra sản phẩm nhẹ đến trung bình: Chuyên dùng kiểm tra các sản phẩm dạng đóng gói nhỏ như hộp giấy, túi màng dẻo, vỉ thuốc, chai lọ nhựa, lon nhôm. Dải cân thường từ vài gam đến dưới 5kg, đòi hỏi tốc độ xử lý siêu cao (lên tới vài trăm sản phẩm/phút).

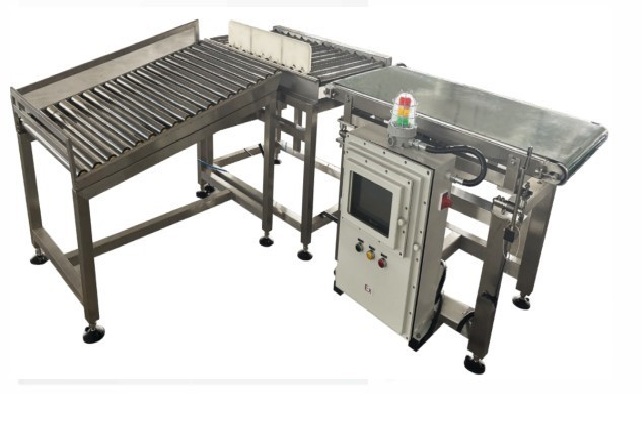

2. Dòng cân kiểm tra sản phẩm nặng/cuối dòng: Chuyên dùng ở cuối công đoạn đóng bọc thùng carton lớn, bao tải nguyên liệu, pallet hàng. Dải cân lớn từ 10kg đến hơn 50kg, kết cấu khung sườn cơ khí siêu tải trọng và cơ cấu xích nhựa hoặc con lăn chịu lực cao.

6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Xác định rõ trạng thái vật lý của sản phẩm: Sản phẩm là dạng đóng hộp cứng, túi màng dẻo, chai tròn đứng dễ đổ hay thùng carton lớn? Điều này quyết định loại vật liệu dây đai băng tải (PU, PVC, xích nhựa Modular hay con lăn).
• Bước 2: Xác định không gian và cao độ lắp đặt: Khảo sát chiều dài trống trên dây chuyền hiện tại để chọn kích thước máy thích hợp, đồng thời đồng bộ cao độ mặt băng tải với hệ thống máy đóng gói/chiết rót sẵn có phía trước.
• Bước 3: Chọn cơ cấu loại bỏ phù hợp: Đối với hàng nhẹ dạng túi bấm nên chọn thổi khí (Air Jet) để tốc độ gạt nhanh; đối với hộp cứng hoặc chai lọ vững chắc nên chọn cánh tay gạt (Flipper); đối với thùng hàng nặng nên chọn thanh đẩy khí nén (Pusher) lực lớn.

8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

Để duy trì độ chính xác của dầm cân và kéo dài tuổi thọ thiết bị, nhà máy cần tuân thủ nghiêm ngặt quy trình:

• Kiểm tra đầu ca (Daily Check): Vệ sinh sạch sẽ bề mặt băng tải cân, đảm bảo không có dị vật, nước đọng bám dính làm lệch điểm Không (Zero point). Kiểm tra áp suất khí nén cấp cho cơ cấu gạt có đạt mức tiêu chuẩn (\(4 - 6\text{ bar}\)) hay không.
• Hiệu chuẩn định kỳ (Calibration): Sử dụng quả cân chuẩn (Standard Weights) tối thiểu 1 lần/tuần để kiểm tra và hiệu chuẩn lại độ chuẩn xác của cảm biến lực thông qua tính năng cấu hình trực quan trên màn hình HMI.
• Bảo dưỡng định kỳ: Tra dầu bôi trơn bánh răng truyền động hàng tháng; kiểm tra độ mòn, độ căng của dây đai băng tải để tránh hiện tượng trượt đai gây sai lệch vận tốc cân động.

9. Xu hướng phát triển và Công nghệ mới

• Thuật toán tự động bù nhiệt và bù điểm Không (Auto-Zero Tracking): Giúp máy tự động hiệu chỉnh lại điểm gốc cân khi nhiệt độ môi trường thay đổi hoặc khi có bụi mịn bám dính tăng dần trên băng tải trong suốt ca làm việc mà không cần dừng máy.
• Công nghệ Machine Learning & Kết nối IoT Cloud: Hệ thống cân tự động phân tích xu hướng biến động khối lượng của cả dây chuyền, đưa ra cảnh báo sớm cho máy chiết rót phía trước nếu phát hiện xu hướng sản phẩm bị thiếu hụt dần, đồng thời xuất báo cáo số liệu QA/QC lên điện toán đám mây theo thời gian thực.

10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy cân kiểm tra trọng lượng uy tín hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp tối ưu hóa năng suất đóng gói và triệt tiêu hoàn toàn lỗi sai khối lượng, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi chuyên sâu nghiên cứu, cung cấp và tích hợp các hệ thống cân kiểm tra trọng lượng thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Toàn bộ hệ thống khung sườn cơ khí được chế tạo từ thép không gỉ SUS304 dày dặn gia công CNC chính xác; tích hợp dòng cảm biến Loadcell và bộ biến đổi ADC từ các thương hiệu đầu ngành của Đức, Nhật Bản.
• Tự động hóa & Tốc độ cao: Hệ thống xử lý trung tâm siêu tốc cho khả năng xử lý dải thông lượng lớn, phân loại mượt mà ở vận tốc cao, giải phóng hoàn toàn các điểm nghẽn (Bottleneck) ở công đoạn QC cuối dòng sản phẩm.
• Vận hành bền bỉ & Ổn định: Kết cấu cơ khí chống rung động tối ưu giúp máy chạy liên tục 24/7 với tỷ lệ dừng máy lỗi (Down-time) gần như bằng không, duy trì dung sai chính xác đồng nhất qua nhiều năm sử dụng.

11. Câu hỏi thường gặp (FAQ)

Câu 1: Các chấn động hoặc luồng gió trong nhà xưởng có làm ảnh hưởng đến độ chính xác của máy cân kiểm tra không?

Trả lời: Có. Các luồng gió mạnh từ quạt thông gió hoặc rung động từ máy dập lớn bên cạnh có thể gây sai số cho Loadcell. Tuy nhiên, các dòng máy do ABM Việt Nam cung cấp đều tích hợp bộ lọc kỹ thuật số DSP chống nhiễu động học và hỗ trợ tùy chọn nắp che mica chống gió bao bọc khu vực cân để triệt tiêu hoàn toàn tác động này.

Câu 2: Băng tải cân của hệ thống có thể xịt rửa trực tiếp bằng vòi nước được không?

Trả lời: Đối với các model thiết kế theo tiêu chuẩn IP67 chuyên dụng cho ngành thực phẩm, thủy sản, toàn bộ vỏ máy và cảm biến lực đều được niêm phong chống nước hoàn toàn, cho phép công nhân dùng vòi nước áp lực thấp xịt rửa vệ sinh cuối ca một cách an toàn.

Câu 3: Làm thế nào để thay đổi cấu hình cân khi nhà máy chuyển sang chạy mã sản phẩm mới?

Trả lời: Hệ thống tích hợp tính năng lưu trữ hàng trăm chương trình sản phẩm (Recipe Memory). Người vận hành chỉ cần nhấn chọn mã sản phẩm đã lưu sẵn trên màn hình cảm ứng HMI, toàn bộ các thông số về ngưỡng cân và thời gian kích hoạt cơ cấu gạt sẽ tự động thay đổi trong vòng 3 giây.

Câu 4: Cơ cấu loại bỏ dạng thổi khí (Air Jet) và thanh đẩy (Pusher) nên chọn loại nào tốt hơn?

Trả lời: Lựa chọn phụ thuộc vào khối lượng và bao bì sản phẩm. Dạng thổi khí (Air Jet) tối ưu cho các sản phẩm siêu nhẹ (dưới 200g) như gói bánh, vỉ thuốc nhờ tốc độ đáp ứng cực nhanh. Dạng thanh đẩy khí nén (Pusher) phù hợp cho các sản phẩm khối lượng lớn hơn, dạng hộp cứng hoặc thùng carton vững chắc.

Câu 5: Khi hệ thống phát hiện sản phẩm lỗi nhưng cơ cấu gạt không hoạt động thì xử lý thế nào?

Trả lời: Đây là lỗi phổ biến do 3 nguyên nhân: Áp suất khí nén cấp cho xi-lanh bị sụt giảm dưới ngưỡng cho phép, cảm biến vị trí (Encoder) nhận diện sai vận tốc băng tải, hoặc cài đặt sai thời gian trễ (Delay time) trên phần mềm điều khiển. Bạn cần kiểm tra áp suất đồng hồ khí nén đầu vào đầu tiên theo đúng nguyên tắc bảo trì định kỳ.

LIÊN HỆ NGAY VỚI ABM VIỆT NAM ĐỂ NHẬN TƯ VẤN KỸ THUẬT VÀ BÁO GIÁ TỐI ƯU

Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán dải dung sai lý tưởng và thiết kế cơ cấu phân làn chính xác nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm:

• Loại sản phẩm/bao bì cụ thể mà doanh nghiệp bạn cần cân kiểm tra là gì (Hộp giấy cứng, túi màng dẻo, chai nhựa đứng, hay thùng carton nặng)?
• Khối lượng trung bình và dải trọng lượng (Min - Max) của một sản phẩm là bao nhiêu gam/kg?
• Yêu cầu về năng suất dây chuyền của bạn là bao nhiêu sản phẩm trong một phút?
