Trong bối cảnh cạnh tranh khốc liệt của ngành sản xuất hiện đại, tối ưu hóa quy trình đóng gói cuối tuyến (End-of-Line Packaging) là bài toán sống còn của doanh nghiệp. Sử dụng máy đóng thùng carton tự động chính là chìa khóa công nghệ giúp thay thế các thao tác thủ công, đồng thời chuẩn hóa quy trình xuất xưởng cho mọi ngành hàng từ F&B, dược phẩm cho đến điện tử.

Bài viết này cung cấp thông tin chuyên sâu từ góc độ kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu dành cho chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.

1. Định nghĩa và Ứng dụng của Máy đóng thùng carton tự động

Định nghĩa

Máy đóng thùng carton tự động (tên tiếng Anh: Automatic carton packing machine) là thiết bị tự động hóa chuyên dụng thực hiện khâu sắp xếp sản phẩm (chai, lọ, hũ, gói, hộp nhỏ) theo một ma trận định sẵn và nạp vào bên trong thùng carton rỗng. Thiết bị này vận hành khép kín nhờ hệ thống điều khiển PLC thông minh kết hợp cơ cấu chấp hành cơ khí, khí nén hoặc cánh tay robot, đóng vai trò kết nối trực tiếp giữa khâu đóng gói cấp 1 và khâu lưu kho thành phẩm.

Tùy thuộc vào thói quen kỹ thuật và vùng miền, thiết bị này còn có các tên gọi khác như: máy vào thùng carton tự động, máy vô thùng carton tự động hoặc máy đóng thùng giấy tự động.

Ứng dụng thực tế trong công nghiệp

Thiết bị này được ứng dụng sâu rộng trong nhiều dây chuyền sản xuất:

• Ngành nước giải khát & thực phẩm: Đóng các chai nước suối, lon nước ngọt, hũ thủy tinh nước yến, hộp sữa giấy vào thùng.
• Ngành hóa mỹ phẩm: Gom và đóng gói các chai dầu gội, chai nước xả vải, tuýp kem đánh răng.
• Ngành dược phẩm: Đóng gói số lượng lớn các hộp thuốc tây, chai siro, vỉ thuốc bấm vào thùng carton tổng.
• Ngành hàng tiêu dùng: Đóng các túi khăn giấy, hộp bánh kẹo, đồ gia dụng nhỏ.

2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Vật liệu và kết cấu vững chắc: Khung máy được chế tạo từ thép cacbon sơn tĩnh điện chịu lực hoặc inox 304 tiêu chuẩn, đảm bảo không rung lắc khi vận hành ở tốc độ cao.
• Hệ thống cơ cấu gắp linh hoạt: Đầu gắp (Gripper) được thiết kế chuyên biệt cho từng loại sản phẩm: sử dụng giác hút chân không (cho hộp, túi), kẹp cơ khí (cho chai lọ) hoặc nam châm từ tính.
• Giao diện điều khiển HMI thông minh: Màn hình cảm ứng trực quan hiển thị đầy đủ trạng thái vận hành, sản lượng và vị trí lỗi kỹ thuật (nếu có).

Lợi ích cốt lõi cho nhà máy

• Cắt giảm tối đa chi phí nhân công: Thay thế hoàn toàn từ 3 - 5 lao động thủ công chuyên làm nhiệm vụ gom hàng và xếp thùng, giảm rủi ro chấn thương lao động do thao tác lặp đi lặp lại.
• Nâng cao tốc độ xuất xưởng: Máy hoạt động liên tục với công suất đồng đều, dễ dàng đồng bộ với các dòng máy chiết rót hay máy dán nhãn tốc độ cao ở thượng nguồn.
• Bảo vệ sản phẩm hoàn hảo: Cơ cấu gắp thả chính xác giúp sản phẩm không bị trầy xước nhãn mác, móp méo góc hoặc vỡ nứt trong quá trình nạp vào thùng.
• Kiểm soát chất lượng nghiêm ngặt: Tích hợp cảm biến đếm số lượng, loại bỏ hoàn toàn tình trạng đóng thiếu sản phẩm vào thùng trước khi lưu kho.

3. Phân loại Máy đóng thùng carton tự động

Dựa trên phương thức nạp sản phẩm vào thùng, thiết bị được chia làm các dòng chính sau:

Máy đóng thùng kiểu thả từ trên xuống (Top-Loading Packer)

Sản phẩm di chuyển trên băng tải gom, cụm đầu gắp (mâm hút chân không hoặc kẹp cơ khí) sẽ nâng đồng thời cả block sản phẩm lên và thả nhẹ nhàng từ trên xuống vào lòng thùng carton rỗng. Phù hợp cho chai lọ, hũ thủy tinh, hộp giấy cứng.

Máy đóng thùng kiểu đẩy hông nằm ngang (Side-Loading Packer)

Thùng carton được mở bung nằm ngang. Cơ cấu đẩy (Pusher) cơ khí hoặc servo sẽ đẩy toàn bộ khối sản phẩm đã gom sẵn vào thùng theo phương ngang, sau đó thùng mới được lật đứng lại để dán nắp. Phù hợp cho các sản phẩm dạng hộp dẹp, thanh dài hoặc block vuông vắn.

Máy đóng thùng tích hợp Robot (Robot Palletizing / Packing)

Sử dụng các cánh tay robot 4 trục hoặc 6 trục (như ABB, Fanuc, Yaskawa) phối hợp với hệ thống camera định vị (Vision System). Dòng máy này có độ linh hoạt tối đa, thay đổi được nhiều kiểu ma trận xếp hàng chỉ bằng cách thay đổi phần mềm lập trình.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

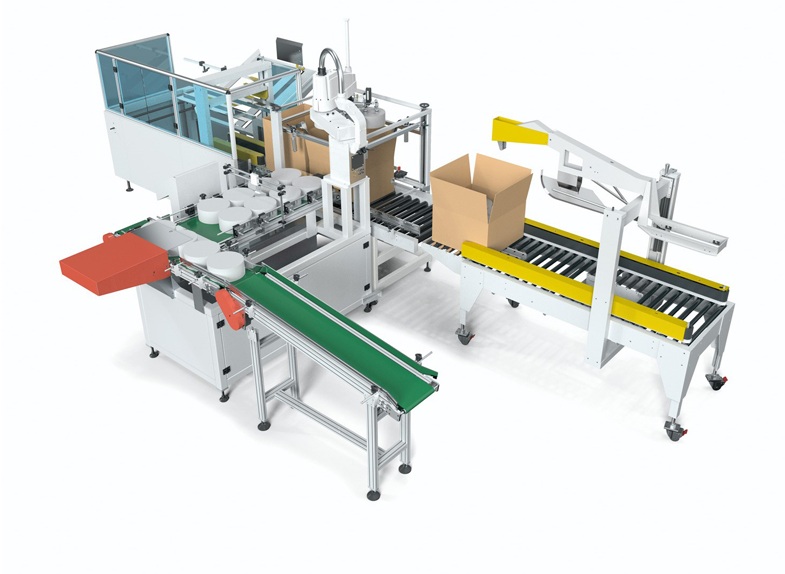

Một hệ thống máy đóng thùng carton tự động tiêu chuẩn vận hành theo chu trình công nghệ khép kín sau:

[Băng tải gom sản phẩm] ➔ [Cơ cấu chia làn & Định hình ma trận] ➔ [Cấp thùng RSC rỗng]  ➔ [Cơ cấu gắp / Đẩy nạp liệu] ➔ [Băng tải đầu ra]

Chi tiết các cụm chức năng cốt lõi

1. Cụm băng tải gom và phân làn: Sản phẩm đầu vào từ máy đóng gói cấp 1 được đưa đến. Hệ thống thanh gạt và cảm biến quang học sẽ phân chia sản phẩm thành các làn song song (ví dụ: chia thành 4 hàng hoặc 6 hàng).
2. Cụm định hình ma trận (Collation Station): Chặn và gom sản phẩm theo số lượng định sẵn cho một lớp thùng (ví dụ: ma trận 3 × 4 chai hoặc 4 × 5 hộp).
3. Khu vực cấp và giữ thùng rỗng: Thùng carton (đã được dựng và dán đáy) được băng tải điều hướng vào vị trí chờ chính xác ngay dưới hoặc bên cạnh cụm gắp.
4. Cơ cấu chấp hành nạp liệu (Packing Head): Hệ thống motor servo điều khiển trục X-Y-Z di chuyển đầu gắp đến vị trí sản phẩm đã gom, kích hoạt lực hút/kẹp, di chuyển sang vị trí thùng rỗng và thả sản phẩm vào trong lòng thùng một cách êm ái.
5. Băng tải xả thùng thành phẩm: Sau khi nạp đủ số lượng lớp sản phẩm theo yêu cầu, thùng carton được đẩy ra ngoài để chuyển đến máy dán băng keo nắp trên và máy đai thùng.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Để bộ phận thu mua và kỹ thuật nhà máy lựa chọn được dòng máy tương thích cao, tránh lãng phí ngân sách, cần lưu ý các thông số sau:

• Quy cách thùng carton tối đa/tối thiểu (Carton Size Matrix): Chiều dài (L) × Chiều rộng (W) × Chiều cao (H) của thùng hàng mà máy có thể xử lý.
• Tốc độ đóng thùng thực tế (Output Speed): Tính bằng số thùng/phút hoặc số sản phẩm/phút. Thông số này phải lớn hơn công suất của máy đóng gói phía trước từ 15 - 20% để làm hành lang dự phòng.
• Tải trọng nâng tối đa của đầu gắp (Payload): Tổng khối lượng của một block sản phẩm trong một lần gắp. Thông số này quyết định công suất của hệ thống xylanh khí nén hoặc công suất motor servo trục đứng.
• Áp suất khí nén và điện năng tiêu thụ: Máy yêu cầu nguồn khí nén áp lực từ 0.6 - 0.8 MPa ổn định và nguồn điện 3 pha 380V/50Hz.

6. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Kiểm tra áp suất khí nén đầu vào: Lực hút chân không và lực kẹp cơ khí phụ thuộc hoàn toàn vào hệ thống khí nén. Nếu áp suất sụt giảm, sản phẩm có thể bị rơi rớt giữa hành trình di chuyển gây vỡ hỏng.
• Vệ sinh định kỳ giác hút cao su: Bụi bẩn bám trên bề mặt các giác hút chân không sẽ làm giảm lực giữ. Cần lau sạch bằng khăn ẩm hoặc thay thế nếu giác hút có dấu hiệu chai cứng, nứt nẻ.
• Tra dầu mỡ trục trượt tuyến tính: Các thanh dẫn hướng, trục vít me điều khiển hành trình gắp cần được bôi trơn định kỳ bằng mỡ chuyên dụng để tránh bị mài mòn cơ khí và giảm tiếng ồn.
• Cài đặt lại cảm biến khi đổi sản phẩm: Khi chuyển đổi sang đóng gói loại chai/hộp có kích thước hoặc màu sắc khác, kỹ thuật viên cần điều chỉnh lại vị trí và độ nhạy của cảm biến quang học để máy nhận diện chính xác.

7. Xu hướng phát triển và Công nghệ mới

• Đầu gắp vạn năng bằng vật liệu mềm (Soft Robotics): Cho phép gắp các sản phẩm có hình dáng lồi lõm phức tạp hoặc dễ vỡ (như trứng, trái cây, túi chất lỏng) mà không cần thay đổi đầu gắp cơ khí.
• Ứng dụng Robot Cộng tác (Cobot Packing): Các robot an toàn có thể làm việc ngay cạnh công nhân mà không cần rào chắn bảo vệ, giúp tối ưu hóa diện tích nhà xưởng ở những khu vực không gian hẹp.
• Tích hợp hệ thống IoT quản trị thông minh: Máy tự động gửi dữ liệu năng suất, thời gian dừng máy và báo cáo hao mòn linh kiện trực tiếp về hệ thống ERP của doanh nghiệp để lên kế hoạch bảo trì chủ động.

8. Câu hỏi thường gặp (FAQ)

1. Một máy đóng thùng carton tự động có thể chạy được cho cả chai tròn và hộp vuông không?

Trả lời:

Có thể. Tuy nhiên, doanh nghiệp cần đầu tư thêm cụm đầu gắp thay thế nhanh (Quick-change gripper). Khi đổi sản phẩm, kỹ thuật viên chỉ cần thay đầu kẹp chai bằng đầu hút hộp và chọn chương trình tương ứng trên HMI.

2. Tại sao máy hay bị báo lỗi dừng khẩn cấp ở khâu gắp sản phẩm?

Trả lời: Lỗi này thường do sản phẩm đi vào khu vực gom không đủ số lượng để tạo thành ma trận, hoặc cảm biến đếm bị lệch trục khiến máy hiểu sai số lượng và khóa lệnh gắp để đảm bảo an toàn.

3. Máy đóng thùng tự động có kén chất lượng thùng carton không?

Trả lời: Có. Thùng giấy đầu vào cần có độ cứng đạt chuẩn (3 lớp hoặc 5 lớp tùy tải trọng), các đường cấn nếp gấp phải rõ ràng để khi máy dựng và định vị thùng không bị méo lệch, giúp đầu gắp thả hàng vào lòng thùng một cách trơn tru.

4. Thời gian chuyển đổi quy cách đóng gói (Changeover) giữa các mã hàng mất bao lâu?

Trả lời: Với các dòng máy hiện đại sử dụng tay quay có đồng hồ hiển thị số kết hợp thay đồ gá nhanh, thời gian chuyển đổi quy cách chỉ mất khoảng 15 - 20 phút.

5. Hệ thống có thể tích hợp thêm cụm thả gói hút ẩm hoặc dán nhãn thùng không?

Trả lời: Hoàn toàn được. Cấu trúc máy dạng module cho phép dễ dàng tích hợp thêm máy thả gói chống ẩm tự động trước khi đóng nắp, hoặc lắp máy in phun, máy dán nhãn thùng ở ngay lối ra của băng tải.
