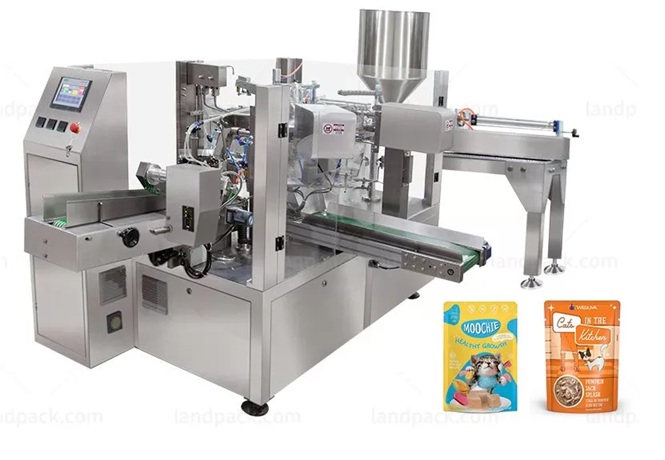

Máy Chiết Rót Túi Tiệt Trùng Retort Tự Động Tốc Độ Cao

Trong ngành công nghiệp chế biến thực phẩm ăn liền, đồ hộp và suất ăn sẵn cao cấp, bao bì túi tiệt trùng retort (Retort pouch) đang tạo nên một cuộc cách mạng thay thế hoàn toàn cho các loại lon thiếc, hũ thủy tinh nặng nề. Cấu trúc màng đa lớp phức hợp đặc biệt (thường tích hợp màng nhôm AL hoặc màng chắn chất lượng cao) giúp loại túi này có thể chịu được quá trình hấp tiệt trùng gia nhiệt áp suất cao ở nhiệt độ lên tới 121°C - 135°C. Tuy nhiên, để đảm bảo túi không bị phồng rách, hở biên hoặc suy giảm tính niêm phong sau công đoạn hấp khốc liệt, việc đầu tư máy chiết rót túi tiệt trùng retort chuyên dụng là điều kiện tiên quyết giúp doanh nghiệp kiểm soát nghiêm ngặt chất lượng bao bì và tối ưu hóa năng suất nhà máy.



1. Định nghĩa máy chiết rót túi tiệt trùng retort là gì?

Máy chiết rót túi tiệt trùng retort (tên tiếng Anh: Retort pouch filling machine) là hệ thống thiết bị đóng gói cơ điện tử tự động hoàn toàn khép kín, được thiết kế chuyên biệt để xử lý phôi túi chịu nhiệt làm sẵn.

Hệ thống máy chiết rót bao bì tiệt trùng retort (hay còn gọi là máy đóng gói bao bì tiệt trùng retort) chịu trách nhiệm thực hiện tự động toàn bộ chu trình công nghệ: gắp túi rời, in date mã lô, mở bung miệng túi, chiết định lượng dung dịch hoặc phôi chất rắn (thịt, cá, củ quả), hút kiệt không khí bên trong lòng túi (hoặc nạp khí trơ) và dán hàn nhiệt siêu chịu lực để chuẩn bị cho công đoạn đưa vào lò hấp tiệt trùng áp suất cao (Retort autoclave) ở công đoạn sau.



2. Cấu tạo và các module chức năng cốt lõi của hệ thống

Một hệ thống Retort pouch filling machine tiêu chuẩn công nghiệp bao gồm các phân khu chức năng kết nối tuần tiến:

• Trạm khay gắp túi Premade tự động (Bag Feeding System): Cánh tay robot kẹp giữ xấp túi rời, sử dụng các núm hút chân không cao cấp để chuyển giao túi vào hệ thống răng kẹp inox của mâm xoay chính một cách chính xác.
• Khối mở rộng miệng túi kép chống tĩnh điện: Kết hợp cơ chế kéo căng hai mặt túi bằng giác hút chân không áp suất âm và vòi thổi khí khô áp lực cao, bảo đảm lòng túi mở rộng hoàn toàn từ miệng đến đáy Doypack để sẵn sàng đón liệu.

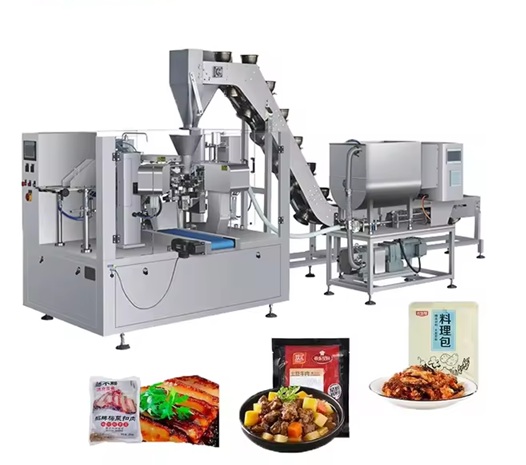

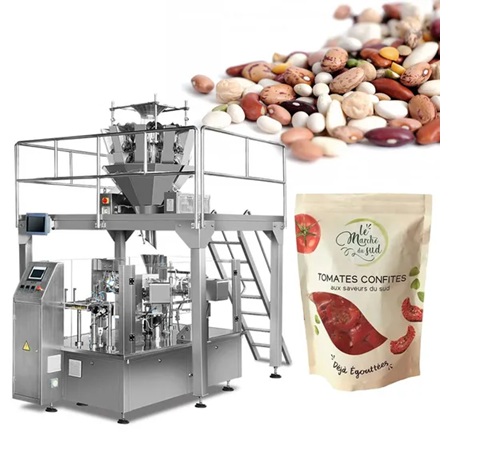

• Hệ thống đầu van chiết định lượng đa năng: Van chiết hạ thấp cắm khít miệng túi, kết nối đồng bộ với tháp cân tổ hợp nhiều đầu (cho nguyên liệu miếng solid) hoặc bơm piston servo chịu nhiệt (cho phần nước sốt lỏng sệt), tích hợp vòi cắt dòng chống nhỏ giọt tuyệt đối.
• Trạm hút chân không nội tuyến chống bọt khí (Vacuum Station): Khoang buồng hút chuyên dụng rút sạch lượng không khí tồn đọng trong túi, triệt tiêu nguy cơ xuất hiện các bóng bọt khí - tác nhân gây phồng rách túi do giãn nở thể tích khí khi hấp ở 121°C.
• Cụm thanh đồng dập hàn nhiệt áp lực lớn: Sử dụng hệ thống thanh hàn kiểm soát nhiệt độ bằng thuật toán kỹ thuật số PID, kết hợp các xi lanh cơ khí lực ép lớn để tạo ra đường dập biên mép túi phẳng lỳ, đạt độ liên kết phân tử nhựa cực kỳ bền vững.



3. Đặc đặc tính kỹ thuật vượt trội của máy đóng gói bao bì tiệt trùng retort

• Cơ chế bảo vệ "Không mở túi - Không xả liệu": Tích hợp cảm biến sensor vòng lặp kín thông minh. Nếu phát hiện túi bị biến dạng hoặc không mở đạt chuẩn thể tích ranh giới, máy tự động bỏ qua trạm chiết và trạm hàn nhiệt của riêng túi lỗi đó để giữ khoang máy luôn sạch sẽ, tránh lãng phí vật tư.
• Vật liệu Inox 316L tiêu chuẩn vi sinh: Toàn bộ khung sườn và các chi tiết tiếp xúc trực tiếp với thực phẩm lỏng sệt đều được chế tạo từ inox 316L đúc nguyên khối, bề mặt đánh bóng gương không góc chết, kháng ăn mòn clorua của muối mắm và chịu được hóa chất tẩy rửa mạnh.
• Thiết kế tháo lắp nhanh không dụng cụ (Tool-less design): Giúp công nhân tháo dỡ toàn bộ phễu chứa, ống dẫn và van cắt dòng chỉ bằng các đầu clamp kẹp nhanh trong vòng 5 phút để phục vụ công tác vệ sinh, hấp tiệt trùng chuyên sâu.

4. Ứng dụng thực tế trong sản xuất thực phẩm ăn liền

Máy chiết rót bao bì tiệt trùng retort là mắt xích công nghệ chiến lược tại các nhà máy:

• Ngành sản xuất suất ăn sẵn, đồ hộp thế hệ mới: Đóng gói túi retort cho cá ngừ sốt cà chua, thịt kho tiêu, bò sốt vang, gà hầm sâm, các món canh súp nấu chín sẵn (Ready-to-eat meals).
• Ngành chế biến cháo tươi dinh dưỡng: Đóng gói cháo tươi đóng túi đứng cho trẻ em và người lớn tuổi, bảo đảm độ vô trùng tuyệt đối mà không cần dùng chất bảo quản hóa học.
• Ngành sản xuất thức ăn cho thú cưng cao cấp (Pet Food): Đóng gói các dòng túi pate sệt, thịt xay thạch (wet food) cho chó, mèo.
• Ngành dược phẩm và dịch chiết sinh học: Đóng gói các dòng nước sâm, dịch chiết thảo dược, thuốc đông y dạng nước cần hấp tiệt trùng áp suất cao lưu kho dài ngày.



5. Lợi ích chiến lược khi đầu tư máy chiết rót túi retort ABM Việt Nam

• Năng suất bứt phá vượt trội: Giải phóng hoàn toàn sức lao động thủ công của khâu cân đo dán tay dập chân thô sơ, máy mâm xoay đạt công suất vận hành ấn tượng từ 30 đến hơn 60 túi/phút tùy thuộc vào trọng lượng và đặc tính dung dịch của doanh nghiệp.
• Đường hàn mép túi hoàn mỹ, siêu chịu lực: Lực hàn và nhiệt độ được tối ưu hóa giúp màng dán liên kết sâu, 100% túi thành phẩm vượt qua các bài kiểm tra áp lực nghiêm ngặt (Burst test) trong nồi hấp retort mà không bị rò rỉ, bục rách.
• Linh hoạt đổi khổ túi cấp tốc: Hệ thống răng kẹp inox của máy được tích hợp motor servo điều khiển kỹ thuật số. Khi doanh nghiệp chuyển đổi từ khổ túi rộng 12cm sang 18cm, chỉ cần nhập thông số lên màn hình HMI, tất cả các răng kẹp trên mâm xoay sẽ tự động co giãn đồng bộ chỉ trong vòng 2 phút.
• Đạt chuẩn vệ sinh phòng sạch GMP: Quy trình vận hành đóng gói kín hoàn toàn kết hợp trạm súc rửa tại chỗ CIP (Clean-In-Place) tự động tuần hoàn nước nóng, giúp làm sạch lòng máy nhanh chóng, ngăn ngừa lây nhiễm chéo vi sinh vật.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi bộ phận Kỹ thuật và Thu mua tiến hành thẩm định thiết bị, cần đặc biệt lưu tâm:

1. Dải kích thước túi đáp ứng (Bag Size Range): Chiều rộng túi (từ 100mm - 220mm) và Chiều dài túi (từ 150mm - 320mm) mà mâm kẹp máy có thể nuốt gọn và xử lý mượt mà.
2. Độ chân không khoang hút (Vacuum Degree): Áp suất âm tối đa mà buồng rút khí có thể đạt được (thường ≤ -0.09 MPa) để bảo đảm lòng túi kiệt Oxy hoàn toàn.
3. Sai số định lượng cho phép: Thông số định lượng của đầu piston hoặc đầu cân tổ hợp kỹ thuật số tích hợp phía trên máy chính (thường đạt dải cực nhỏ ≤ ±0.5% - ±1%).
4. Tốc độ chu kỳ máy chạy định mức: Số lượng túi hoàn thiện dán miệng niêm phong thành công trên một phút (PPM - Pouches Per Minute).



7. Hướng dẫn cách lựa chọn máy phù hợp cho doanh nghiệp

• Căn cứ vào trạng thái vật lý của thực phẩm: Nếu sản phẩm của doanh nghiệp là dòng hỗn hợp (Ví dụ cháo tươi thịt băm hoặc súp gà củ quả), hệ thống bắt buộc phải cấu hình trạm chiết rót kép (Dual-stage filling). Trạm một sử dụng đầu cân tổ hợp nhiều đầu để thả phần cái (thịt, củ viên rắn) vào túi, trạm hai sử dụng bơm piston servo để chiết phần nước sốt/nước cháo sệt mượt mà.
• Độ dày và cấu trúc lớp màng túi: Túi tiệt trùng retort cấu tạo từ 4 lớp màng phức hợp trở lên (RCPP/AL/PA/PET) có độ dầy lớn, đòi hỏi hệ thống thanh dán nhiệt phải có dải nhiệt độ rộng (lên tới 250°C) và thời gian duy trì lực ép ngậm dập lâu hơn màng đơn thông thường để phân tử nhựa RCPP đạt độ nóng chảy bám dính tốt nhất.
• Đồng bộ thiết bị cấp liệu hạ nguồn: Tốc độ mâm xoay của máy chiết túi rời retort phải được tính toán đồng bộ tuyệt đối với băng tải cấp liệu hình chữ Z phía trước và trạm kiểm tra khối lượng (Checkweigher), máy dò tạp chất X-ray ở hạ nguồn trước khi xếp vào giỏ lò hấp tiệt trùng.

8. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Vệ sinh bề mặt thanh hàn nhiệt đồng bộ hàng ngày: Chất hữu cơ hoặc cặn dịch thực phẩm bám dính vào mâm dán dập nhiệt lâu ngày sẽ bị cháy khét đen, làm suy giảm hiệu quả truyền nhiệt và gây sần sùi đường hàn màng dán. Kỹ thuật viên cần dùng bàn chải đồng chuyên dụng vệ sinh bề mặt thanh hàn khi máy còn ấm sau ca làm việc.
• Lau chùi các núm hút cao su silicone mở túi: Các giác hút chân không chịu trách nhiệm gắp gá túi dễ bị bám bẩn mỡ thực phẩm làm tụt áp suất hút khí chân không. Cần lau sạch bề mặt núm kẹp cao su bằng khăn mền ẩm cuối ngày.
• Kiểm soát chất lượng khí nén đầu vào: Hệ thống cơ khí xi lanh chặn dòng và dập hàn nhiệt hoạt động ở tần suất siêu cao liên tục. Nguồn khí nén cấp vào bắt buộc phải duy trì ổn định ở mức 0.6 - 0.8 MPa và phải chạy qua bộ máy sấy lọc tách nước để ngăn hơi ẩm gây rỉ sét van điện từ đầu máy.



9. Xu hướng phát triển và công nghệ mới trong ngành đóng gói Retort

• Công nghệ dán màng nhiệt siêu âm (Ultrasonic Sealing): Ứng dụng tần số sóng siêu âm cao tần để kích hoạt liên kết phân tử nhựa tự dính khít mà không cần sinh nhiệt lượng cao từ thanh đồng, triệt tiêu hoàn toàn hiện tượng co rút nheo mép bao bì và tiết kiệm điện năng tiêu thụ.
• Cảm biến laser kiểm tra đường hàn nội tuyến (In-line Seal Inspection): Hệ thống camera thông minh quét ma trận laser kiểm tra độ rộng và độ đồng đều của đường dập biên ngay sau khi hàn, tự động gạt bỏ các túi bị lỗi bọt khí đường biên ra khỏi băng tải chính.
• Số hóa nhà máy theo chuỗi cung ứng 4.0: Kết nối giao thức API dữ liệu máy đóng gói trực tiếp với hệ thống quản trị trung tâm nhà xưởng (ERP/MES) để theo dõi sản lượng thời gian thực, quản lý lịch sử số lô mẻ, phục vụ công tác truy xuất nguồn gốc sản phẩm nghiêm ngặt của ngành thực phẩm y tế.



10. Các câu hỏi thường gặp (FAQ) về máy đóng gói túi retort

Câu 1: Máy đóng gói túi zipper đứng thông thường có cải tiến để chạy túi tiệt trùng retort được không?

Trả lời: Hoàn toàn không thể. Túi retort có độ dầy màng lớn và đòi hỏi quy trình hút chân không sâu, dập hàn áp lực lớn độc quyền để chịu được nhiệt độ 121°C của lò hấp mà không bục rách. Hệ thống mâm hàn và cơ cấu hút khí của máy túi zipper thông thường không đạt thông số kỹ thuật tiêu chuẩn để xử lý phôi túi retort chịu nhiệt.

Câu 2: Tại sao túi retort sau khi đi qua lò hấp tiệt trùng áp suất cao thường bị nổ sẹo hoặc phồng rách đường biên?

Trả lời: Hiện tượng này do hai nguyên nhân: một là trạm hút chân không của máy chiết rót hoạt động chưa đạt chuẩn, để lại nhiều bóng khí nhỏ bên trong túi gây giãn nở thể tích áp suất khi gia nhiệt; hai là nhiệt độ thanh hàn dập của máy chiết cài đặt quá cao làm mỏng giòn lớp nhựa liên kết RCPP. Bạn cần hiệu chuẩn tăng độ chân không sâu hoặc giảm bớt nhiệt độ mâm dán màng dán.

Câu 3: Làm sao để máy xử lý mượt mà được đơn hàng túi cháo tươi có chứa hạt thịt băm dính bết ở miệng túi?

Trả lời: Với các sản phẩm sệt chứa xơ thịt dễ bám dính miệng vòi, máy chiết của ABM Việt Nam được tích hợp thêm trạm kẹp kẹp vuốt sạch miệng túi (Pouch mouth cleaning) trước khi vào trạm hàn nhiệt. Thanh gạt cơ khí sẽ bóp nhẹ để đẩy hết cặn thực phẩm bám dính ở miệng túi xuống đáy lòng, bảo đảm bề mặt màng dán sạch sẽ 100%, triệt tiêu lỗi rò rỉ dịch biên hàn.

Câu 4: Một hệ thống máy của ABM Việt Nam có thể dùng chung cho cả túi phẳng 3 biên và túi Doypack đáy oval chịu nhiệt không?

Trả lời: Hoàn toàn được. Cấu trúc kẹp biên của răng kẹp inox mâm xoay là tương thích chung. Doanh nghiệp chỉ cần nới rộng khoảng cách răng kẹp bằng motor tự động thông qua màn hình cảm ứng HMI cho vừa khổ rộng túi mới, sau đó điều chỉnh cao trình khay gắp túi Premade phù hợp kích thước hình học bao bì mới.

Câu 5: Thiết bị này có thể chạy liên tục 3 ca mà không cần dừng máy làm mát không?

Trả lời: Được. Các dòng máy phân khúc chất lượng cao của ABM Việt Nam sử dụng hệ thống động cơ truyền động motor Servo chịu tải công nghiệp nặng chịu nhiệt cao, phối hợp với hệ thống thanh đồng hàn nhiệt có đường ống dẫn nước tuần hoàn làm mát mâm dán liên tục, bảo đảm máy vận hành bền bỉ, ổn định 24/7 mà không lo sự cố quá nhiệt bó kẹt cơ cấu.



12. Công ty TNHH Công Nghệ ABM Việt Nam - Nhà cung cấp dây chuyền chiết rót, đóng gói tự động chất lượng cao hàng đầu

Để xây dựng một dây chuyền đóng gói thực phẩm ăn liền, đồ hộp thế hệ mới đạt tiêu chuẩn chất lượng cao, vận hành bền bỉ và chịu tải hoàn hảo qua công đoạn hấp khốc liệt, việc tìm kiếm một nhà thầu thiết bị có năng lực chuyên môn sâu là yếu tố quyết định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp giải pháp tổng thể cho ngành đóng gói công nghiệp tại Việt Nam.

Chúng tôi cung cấp các hệ thống máy chiết rót túi tiệt trùng retort thuộc phân khúc chất lượng cao, đáp ứng hoàn hảo yêu cầu vận hành liên tục, vận hành tự động hoàn toàn và đạt tốc độ cao của các doanh nghiệp quy mô lớn. Với các linh kiện điện tử đầu não, hệ thống motor Servo hành trình và thiết bị khí nén được nhập khẩu từ các thương hiệu công nghệ lớn trên thế giới (Siemens, Schneider, SMC, Omron...), thiết bị của ABM Việt Nam luôn khẳng định độ bền vượt trội và tính ổn định cơ điện tử tối đa, mang lại những đường dập biên biên hàn mép túi hoàn mỹ nhất. Đến với chúng tôi, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa diện tích mặt bằng nhà xưởng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ phần mềm bài bản và chế độ bảo hành hậu mãi chuyên nghiệp lâu dài với giá thành tốt nhất, cạnh tranh nhất.
