MÁY ĐÓNG THÙNG CARTON - MÁY VÀO THÙNG GIẤY - MÁY VÔ THÙNG CARTON

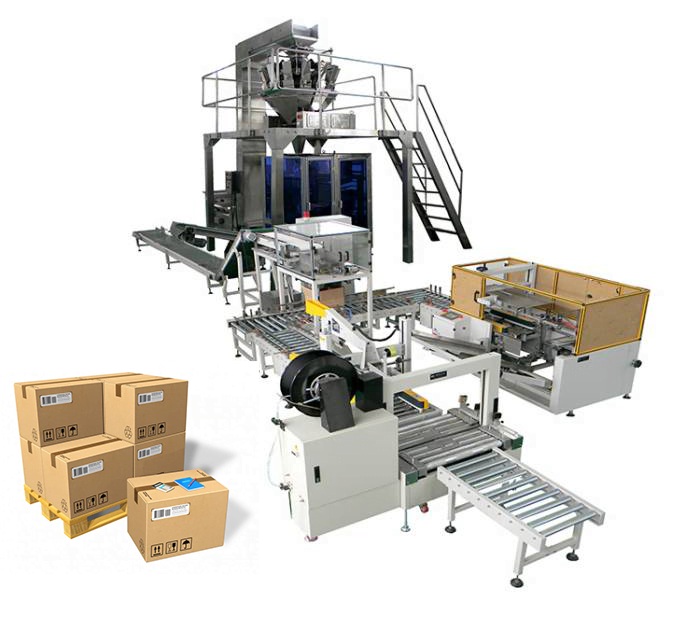

DÂY CHUYỀN ĐÓNG THÙNG CARTON TỰ ĐỘNG

Trong kỷ nguyên công nghiệp 4.0, tối ưu hóa quy trình đóng gói cuối tuyến (End-of-Line Packaging) là bài toán chiến lược giúp doanh nghiệp nâng cao năng suất và chuyên nghiệp hóa chuỗi cung ứng. Hệ thống dây chuyền đóng thùng carton tự động chính là chìa khóa công nghệ giải quyết triệt để vấn đề này, giúp thay thế hoàn toàn các thao tác thủ công chậm chạp bằng một quy trình cơ khí chính xác, liên tục và tốc độ cao.

Bài viết dưới đây cung cấp thông tin chuyên sâu về cấu tạo kỹ thuật, nguyên lý hoạt động và các tiêu chí lựa chọn hệ thống phù hợp cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ thuật nhà máy.

1. Định nghĩa và Ứng dụng của Dây chuyền đóng thùng giấy tự động

Định nghĩa

Dây chuyền đóng thùng carton tự động (tên tiếng Anh: Automatic carton packaging line) là hệ thống tích hợp đồng bộ các thiết bị cơ-điện-khí nén tự động, thực hiện trọn gói các công đoạn cuối của nhà máy bao gồm: lấy phôi thùng, dựng hình, dán đáy, sắp xếp sản phẩm vào thùng, dán miệng thùng và đai niềng. Hệ thống vận hành liên tục qua băng tải trung tâm và được điều khiển thông minh bằng lập trình PLC.

Ứng dụng thực tế

Hệ thống này được ứng dụng rộng rãi trong hầu hết các nhà máy sản xuất có sản phẩm đầu ra cần đóng thùng để vận chuyển:

• Ngành thực phẩm và đồ uống (F&B): Đóng thùng sữa, nước giải khát, mì ăn liền, bánh kẹo, thực phẩm đóng lon.
• Ngành hóa mỹ phẩm: Đóng gói dầu gội, bột giặt, nước xả vải, chai lọ mỹ phẩm.
• Ngành dược phẩm: Đóng các hộp thuốc, thực phẩm chức năng, thiết bị y tế.
• Ngành điện tử - gia dụng: Đóng gói linh kiện, điện thoại, máy tính, đồ gia dụng nhỏ.

2. Đặc điểm kỹ thuật và Lợi ích vận hành

Đặc điểm kỹ thuật nổi bật

• Kết cấu cơ khí bền bỉ: Thân máy thường được làm bằng thép sơn tĩnh điện chịu lực cao hoặc inox 304, đảm bảo độ vững chắc khi vận hành liên tục ở tốc độ cao.
• Công nghệ điều khiển tiên tiến: Sử dụng hệ thống động cơ Servo điều khiển hành trình chính xác, kết hợp màn hình HMI đa ngôn ngữ trực quan dễ thiết lập thông số.
• Hệ thống khí nén công suất cao: Sử dụng các xylanh, van điện từ và giác hút chân không từ các thương hiệu hàng đầu thế giới (SMC, Festo) giúp giữ phôi thùng chắc chắn.

Lợi ích vượt trội cho doanh nghiệp

• Bứt phá năng suất: Hệ thống có thể xử lý từ 10 - 30 thùng/phút tùy theo cấu hình, hoạt động liên tục 24/7 không mệt mỏi.
• Tiết kiệm không gian và nhân công: Thay thế từ 4 - 6 nhân công thủ công ở các khâu dựng, xếp và dán thùng, giúp thu gọn diện tích khu vực đóng gói.
• Đảm bảo tính thẩm mỹ và an toàn: Thùng vuông vắn, nếp gấp chuẩn xác, đường băng keo phẳng đều, mối đai chặt chẽ, giúp bảo vệ sản phẩm tối đa khi lưu kho và vận chuyển xa.
• Giảm thiểu hao hụt vật tư: Định lượng chiều dài băng keo hoặc lượng keo nến chính xác, giảm thiểu lãng phí so với dán tay thủ công.

3. Phân loại Dây chuyền đóng thùng giấy tự động

Tùy theo cấu trúc nhà máy và đặc tính sản phẩm, hệ thống được chia làm hai loại chính:

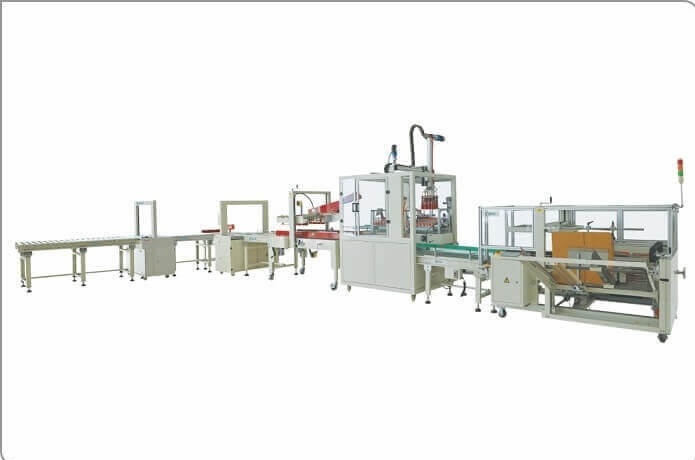

Dây chuyền tự động thẳng hàng (In-line System)

Các cụm máy được bố trí nối tiếp nhau trên một đường thẳng. Phù hợp cho các layout nhà máy có chiều dài lớn, sản phẩm di chuyển liên tục từ khu vực đóng gói cấp 1 ra khu vực hạ nguồn.

Dây chuyền tự động góc vuông (L-Type System)

Hệ thống chuyển hướng góc 90 độ tại khâu đóng sản phẩm hoặc dán thùng để tối ưu hóa không gian cho các nhà máy có diện tích bề ngang hẹp hoặc vuông vắn.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một automatic carton packaging line tiêu chuẩn được cấu thành từ các module máy cốt lõi sau:

[Máy dựng & Dán đáy] ➔ [Cấp liệu & Đóng thùng] ➔ [Máy dán thùng] ➔ [Máy đai thùng] ➔ [Robot xếp Pallet]

Chi tiết các cụm máy trong sơ đồ công nghệ

1. Máy dựng thùng carton tự động: Hay còn gọi là Automatic carton erector, thiết bị này sử dụng các cánh tay hút chân không để lấy phôi thùng carton dẹp từ khay chứa, mở bung phôi thành hình hộp vuông vắn.
2. Máy dựng và dán đáy thùng carton tự động: Ngay sau khi dựng hình, cơ cấu gập cơ khí sẽ gập các cánh đáy của thùng, sau đó máy tiến hành dán đáy bằng băng keo hoặc phun keo nóng (Hotmelt), chuẩn bị sẵn sàng cho khâu nạp sản phẩm.

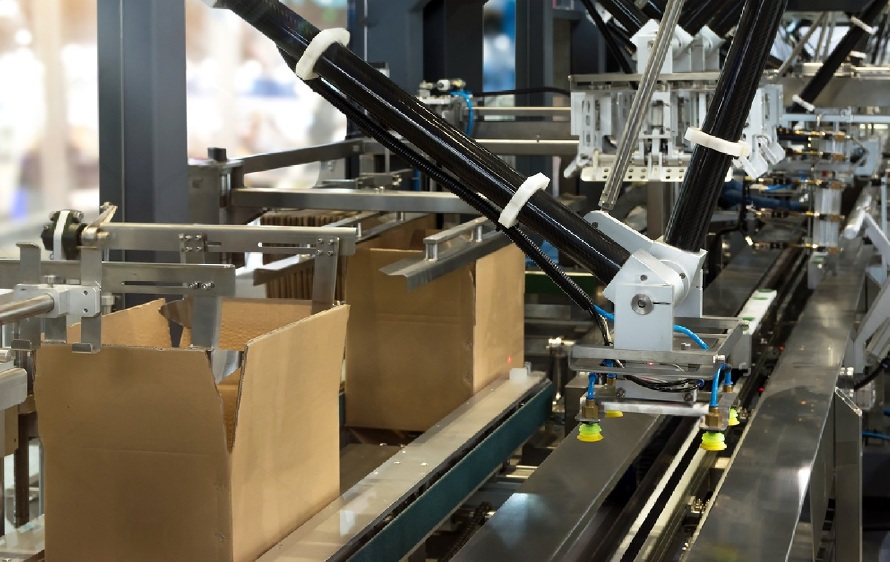

3. Máy đóng thùng carton tự động: Đây là thiết bị trung tâm (Automatic carton packaging machine). Tùy thuộc vào dạng sản phẩm (chai, lo, hộp, túi), máy sẽ sử dụng cơ cấu gắp thả (Pick and Place) bằng cánh tay robot/khí nén hoặc cơ cấu đẩy bên hông để xếp sản phẩm vào thùng đúng số lượng và ma trận định sẵn.
4. Máy dán thùng carton tự động: Sau khi thùng đã đầy sản phẩm, máy tự động gập các cánh nắp trên và tiến hành dán kín miệng thùng bằng băng keo hoặc keo nhiệt, đảm bảo đường dán phẳng, không bong tróc.
5. Máy đai thùng carton tự động: Thùng thành phẩm tiếp tục đi qua máy bện đai. Máy sẽ tự động phóng dây đai nhựa (PP/PET), siết chặt và hàn nhiệt để tăng cường độ chịu lực, chống bung vỡ cho các thùng hàng nặng.

5. Tiêu chí và Thông số kỹ thuật cần lưu ý khi lựa chọn

Để hệ thống hoạt động hiệu quả và có khả năng hoàn vốn (ROI) nhanh nhất, bộ phận kỹ thuật và thu mua cần lưu ý các thông số sau:

• Dải kích thước thùng (Carton Size Range): Kiểm tra giới hạn Min - Max của chiều dài (L), chiều rộng (W), và chiều cao (H) mà máy có thể đáp ứng. Ưu tiên máy có cơ cấu tay quay điều chỉnh kích thước nhanh bằng thước đo (Scale).
• Tốc độ đóng gói thực tế: Cần tính toán đồng bộ năng suất với các máy phía trước (như máy chiết rót, máy đóng gói túi) để tránh hiện tượng nghẽn cổ chai (Bottleneck).
• Độ dày và chất lượng carton: Máy tự động yêu cầu độ cứng và độ phẳng nhất định của phôi thùng (thường là thùng 3 lớp hoặc 5 lớp sóng A, B, C, BC). Phôi quá mềm hoặc bị ẩm sẽ dễ gây kẹt máy ở khâu dựng vỏ.
• Hệ thống an toàn (Safety Interlock): Máy phải trang bị cảm biến cửa mở tự dừng, nút dừng khẩn cấp (Emergency Stop) và rào chắn bảo vệ để đảm bảo an toàn tuyệt đối cho công nhân vận hành.

6. Lưu ý khi Vận hành - Bảo trì - Bảo dưỡng

Để duy trì tuổi thọ linh kiện và tính ổn định cao cho toàn bộ dây chuyền, nhà máy cần tuân thủ nghiêm ngặt lịch trình bảo dưỡng định kỳ:

• Vệ sinh hệ thống hút chân không: Kiểm tra và làm sạch bụi giấy bám vào các giác hút cao su và bộ lọc khí chân không của máy dựng thùng hàng tuần, tránh làm suy giảm lực hút gây trượt phôi.
• Bảo dưỡng dao cắt băng keo: Kiểm tra độ sắc bén và vệ sinh keo thừa bám trên lưỡi dao của máy dán thùng. Dao cùn hoặc dính bẩn sẽ khiến đường cắt băng keo bị răng cưa, không dứt khoát.
• Kiểm tra bộ lọc điều áp khí nén (FRL): Xả nước đọng trong bộ lọc khí hàng ngày và bổ sung dầu bôi trơn chuyên dụng để bảo vệ các xylanh và van khí nén không bị kẹt hay mài mòn.
• Kiểm tra bộ phận hàn nhiệt dây đai: Vệ sinh muội than bám trên dao nhiệt của máy đai thùng để đảm bảo mối hàn chắc chắn, không bị tuột đai khi nâng vác.

7. Xu hướng phát triển và Công nghệ mới

• Tích hợp Robot Delta và Robot Collaborative (Cobot): Xu hướng sử dụng cánh tay robot thay cho cơ cấu cơ khí truyền thống giúp việc chuyển đổi biên dạng sản phẩm (khối tròn sang khối vuông) trở nên linh hoạt chỉ bằng một thao tác thay đổi chương trình trên phần mềm.
• Công nghệ dán thùng không dùng băng keo: Sử dụng keo sinh học nóng chảy giúp tăng tính thẩm mỹ, dễ tái chế thùng carton và thân thiện hơn với môi trường.
• Giám sát năng suất từ xa (Smart Factory): Hệ thống kết nối điện toán đám mây, báo cáo chính xác số lượng thùng đã đóng, cảnh báo lượng vật tư tiêu hao (băng keo, dây đai) sắp hết trực tiếp lên điện thoại của quản lý nhà máy.

8. Câu hỏi thường gặp (FAQ)

1. Một dây chuyền có thể dùng chung cho nhiều kích thước thùng khác nhau không?

Trả lời: Có. Các dòng máy hiện đại đều cho phép điều chỉnh dải kích thước linh hoạt bằng các tay quay cơ khí hoặc tự động chỉnh bằng motor servo thông qua cài đặt trên màn hình HMI. Thời gian chuyển đổi (Changeover) thường mất từ 5 - 15 phút.

2. Nếu phôi thùng giấy bị cong vênh thì máy dựng hình có chạy được không?

Trả lời: Phôi thùng bị cong vênh nặng do lưu kho sai cách (ẩm ướt, đè nén) sẽ khiến giác hút chân không khó bắt dính, dễ gây lỗi kẹt phôi. Doanh nghiệp cần bảo quản phôi ở nơi khô ráo và đảm bảo chất lượng gia công phôi từ nhà in đạt chuẩn kỹ thuật.

3. Nên chọn công nghệ dán thùng bằng băng keo hay phun keo nóng (Hotmelt)?

Trả lời: Dán bằng băng keo chi phí đầu tư thấp, dễ vận hành và bảo trì. Phun keo nóng Hotmelt phù hợp cho các dây chuyền tốc độ cực cao, yêu cầu niêm phong bảo mật chống mở trộm, và tiết kiệm chi phí vật tư khi chạy sản lượng lớn.

4. Tại sao mối hàn dây đai nhựa của máy đai thùng hay bị tuột?

Trả lời: Hiện tượng này thường do nhiệt độ của dao hàn chưa đủ độ nóng hoặc dao hàn bị bám bẩn, khiến hai mặt dây đai không nóng chảy đều để kết dính. Cần vệ sinh dao nhiệt và điều chỉnh lại chiết áp nhiệt độ phù hợp với độ dày của dây đai.

5. Hệ thống đóng thùng tự động có tích hợp được với máy in hạn sử dụng hoặc dán nhãn thùng không?

Trả lời: Hoàn toàn được. Hệ thống dán thùng có thiết kế module mở, dễ dàng lắp thêm máy in phun công nghiệp (để in mã vạch, số lô) hoặc tích hợp máy dán nhãn decal tự động lên mặt bên của thùng ngay trên băng tải hành trình.
