Máy chiết rót chất lỏng

Máy chiết rót chất lỏng

Trong kỷ nguyên sản xuất công nghiệp hiện đại, việc tối ưu hóa quy trình đóng gói đóng vai trò quyết định đến năng suất cạnh tranh và lợi nhuận của doanh nghiệp. Đối với các ngành sản xuất thực phẩm, mỹ phẩm, dược phẩm hay hóa chất, công đoạn định lượng lưu chất luôn đòi hỏi tính chính xác tối đa để giảm thiểu hao hụt nguyên liệu thô. Để giải quyết triệt để bài toán này, hệ thống máy chiết rót chất lỏng (tiếng Anh kỹ thuật gọi là liquid filling machine) chính là thiết bị công nghệ nền tảng không thể thay thế.

Bài viết này phân tích chuyên sâu toàn bộ cấu trúc công nghệ từ cấu tạo, nguyên lý vận hành dưới góc nhìn kỹ thuật cơ điện, hỗ trợ đắc lực cho các kỹ sư, bộ phận thu mua và chủ doanh nghiệp trong việc tìm kiếm phương án tối ưu hóa nhà xưởng.



1. Máy chiết rót chất lỏng là gì?

Máy chiết rót chất lỏng là hệ thống máy đóng gói chuyên dụng được thiết kế để định lượng chính xác một thể tích hoặc khối lượng chất lỏng xác định và nạp vào bên trong các loại bao bì như chai, lọ, can, túi hoặc tuýp.

Để đáp ứng dải sản lượng lớn của các nhà máy công nghiệp hiện đại, hệ thống máy chiết rót chất lỏng tự động (hay còn gọi là automatic liquid filling machine) được đưa vào vận hành. Dòng máy này tích hợp đồng bộ các cảm biến điện tử thông minh, cơ cấu băng tải và hệ thống điều khiển số để vận chuyển, định vị và nạp liệu khép kín hoàn toàn mà không cần sự can thiệp thủ công của con người.



2. Ứng dụng thực tế trong dây chuyền sản xuất

Nhờ tính linh hoạt trong thiết kế đầu vòi và mô-đun định lượng, thiết bị là mắt xích lõi trong nhiều ngành công nghiệp:

• Ngành thực phẩm & Đồ uống: Chiết nạp nước tinh khiết, nước trái cây, sữa hạt, rượu, nước giải khát, dầu ăn, nước tương và giấm.
• Ngành mỹ phẩm: Các dung dịch nước hoa, serum, toner, sữa tắm, dầu gội và kem dưỡng loãng.
• Ngành dược phẩm & Y tế: Định lượng chính xác thuốc siro bổ phế, thuốc nhỏ mắt, dung dịch sát khuẩn và các loại thực phẩm chức năng dạng lỏng.
• Ngành hóa chất công nghiệp:

Đóng gói các hóa chất tẩy rửa gia dụng, nước giặt, dầu nhớt động cơ, hoặc các chất ăn mòn mạnh như axit và kiềm.



3. Đặc điểm kỹ thuật nổi bật

• Độ chính xác cơ học cao: Sai số định lượng dòng chảy luôn được kiểm soát nghiêm ngặt trong ngưỡng hình học cho phép (thường từ ≤ ±0.5% - 1%).
• Thiết kế chống nhỏ giọt tiêu chuẩn (Anti-drip): Đầu mũi vòi chiết được tích hợp van khóa khí nén tác động nhanh hoặc cơ chế hút ngược hành trình nhẹ để triệt tiêu hoàn toàn giọt thừa rơi vãi xuống băng tải.
• Vật liệu kháng chịu vi sinh: Toàn bộ phần khung bệ và các chi tiết tiếp xúc trực tiếp với lưu chất đều được chế tạo từ thép không gỉ Inox 304 hoặc Inox 316L cao cấp đạt chuẩn GMP/FDA.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Cắt giảm hao hụt nguyên liệu tối đa: Định lượng số hóa chuẩn xác giúp loại bỏ hiện tượng chai vơi chai đầy, tiết kiệm khối lượng lớn nguyên liệu thô qua mỗi mẻ sản xuất.
• Bảo vệ tính thẩm mỹ của bao bì: Cơ chế chống nhỏ giọt giữ cho cổ chai luôn khô ráo, sạch sẽ, giúp công đoạn siết nắp và dán nhãn phía sau đạt độ bám dính tốt nhất.
• Nâng cao hệ số an toàn vệ sinh: Quy trình nạp liệu khép kín giúp cách ly hoàn toàn dung dịch với các tạp chất, vi khuẩn từ môi trường ngoài.

5. Phân loại máy chiết rót chất lỏng hiện nay

Dựa trên nguyên lý đo lường và cấu trúc động lực học, thiết bị được phân chia cụ thể thành các dòng công nghệ:

Theo nguyên lý định lượng định hình dòng chảy

• Chiết rót bằng bơm Piston (Piston Filling): Sử dụng lòng xylanh tịnh tiến để hút xả cơ học. Chuyên trị dung dịch có độ nhớt từ trung bình đến đặc sệt.
• Chiết rót dạng trọng lực tự chảy (Gravity Filling): Tận dụng cột áp thủy tĩnh tự nhiên của bồn chứa đặt trên cao để xả liệu theo thuật toán thời gian PLC. Lý tưởng cho chất lỏng loãng như nước khoáng, rượu.
• Chiết rót áp suất âm / Chân không (Vacuum Filling): Rút không khí tạo áp suất ngược bên trong chai để hút dịch vào. Giúp mực nước trong mọi chai thành phẩm đều tăm tắp bằng nhau tuyệt đối.
• Chiết rót bằng cân khối lượng (Weighing Filling): Đặt cảm biến tải trọng Loadcell dưới đáy bao bì để đo lường khối lượng tịnh. Thường áp dụng cho can dầu ăn lớn hoặc thùng phuy hóa chất giá trị cao.

Theo kết cấu phân độ cơ khí

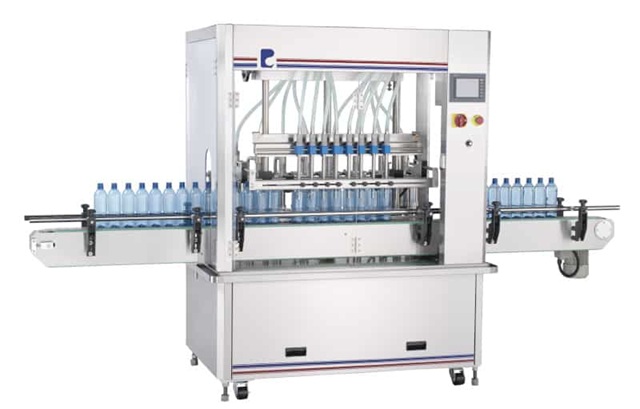

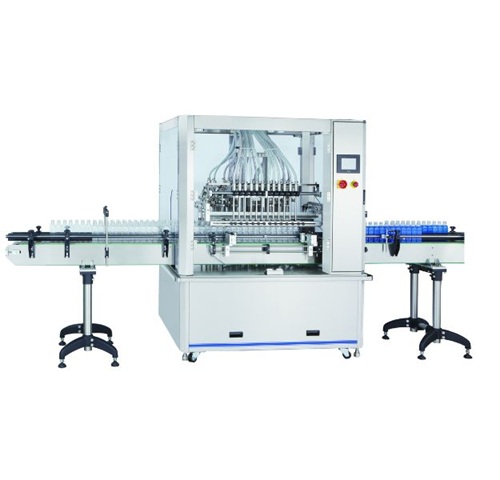

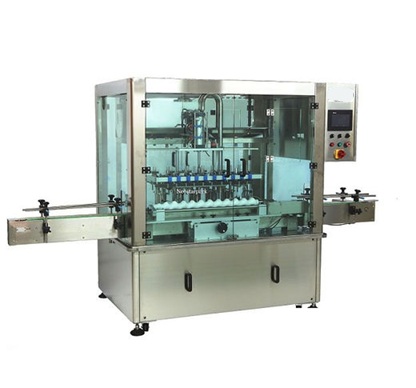

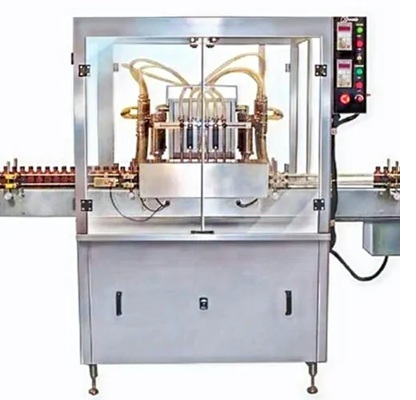

• Dòng máy dạng thẳng (Inline Machine): Các đầu vòi chiết bố trí thẳng hàng, chai dừng ngắt quãng trên băng tải thẳng. Dễ thay đổi quy cách khuôn chai.
• Dòng máy dạng xoay (Rotary Machine): Các vòi chiết bố trí trên một mâm quay tròn di chuyển liên tục tốc độ cao. Chuyên dụng cho các nhà máy giải khát công suất siêu lớn.



6. Cấu tạo chi tiết của hệ thống máy tự động

Một hệ thống nạp liệu tự động chuẩn công nghiệp bao gồm các khối chức năng cơ điện cấu thành:

[Bồn chứa nguyên liệu] ---> [Mô-đun Định lượng Piston/Bơm/Cân] ---> [Cụm Vòi chiết lặn sâu] ---> [Hệ thống Băng tải & Cảm biến]

• Bồn chứa trung gian (Hopper/Tank): Tích hợp cảm biến đo mức liên tục và van phao điện tử để kiểm soát lượng dịch nạp từ bồn tổng luôn ổn định.
• Cụm vòi chiết khí nén chuyên dụng: Có thiết kế xi-lanh nâng hạ (Bottom-up filling) hỗ trợ vòi lặn sâu xuống sát đáy chai và rút lên đồng bộ để triệt tiêu hiện tượng sủi bọt khí.
• Hệ thống điều khiển trung tâm (PLC/HMI): Màn hình cảm ứng số hóa giao diện tiếng Việt/Anh, cho phép thiết lập và lưu trữ cấu hình dung tích chiết (Recipes) của nhiều loại chai khác nhau mà không cần chỉnh cơ.
• Cơ cấu băng tải và cảm biến quang: Băng tải nhựa chịu xích tải nặng kết hợp các mắt quang điện thông minh làm nhiệm vụ đếm chai, chặn chai cố định đúng tâm vòi (Không có chai - Không chiết).



7. Nguyên lý hoạt động và quy trình vận hành

1. Cấp chai và đếm số lượng: Chai rỗng di chuyển trên băng tải qua mắt quét cảm biến đầu vào. PLC đếm đủ số lượng chai tương ứng với số đầu vòi và kích hoạt chốt chặn giữ chai đứng yên.
2. Lặn vòi chiết sâu: Cụm xylanh trục đứng hạ toàn bộ hệ thống vòi chiết đi sâu vào trong lòng bao bì.
3. Bơm nạp nguyên liệu: Van xả mở ra, mô-đun định lượng đẩy lưu chất đi qua vòi. Vòi chiết từ từ rút lên đồng bộ với hành trình dâng của mực nước để dòng chảy êm, chống bắn tóe chất lỏng.
4. Khóa van và chuyển ca: Đạt đủ dung tích thiết lập, van vòi khóa đóng ngắt dứt khoát. Cơ cấu chốt chặn mở ra để băng tải chuyển xích đưa chai thành phẩm sang trạm siết nắp đóng kín.

8. Kinh nghiệm lựa chọn thiết bị phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư ban đầu (ROI) và tránh các lỗi đồng bộ hệ thống, bộ phận thu mua cần xác định rõ:

• Độ nhớt chính xác của lưu chất (Viscosity): Dung dịch loãng như nước, sệt nhẹ như dầu ăn, hay đặc keo như gel mỹ phẩm? Độ nhớt quyết định cấu hình loại bơm đẩy thích hợp.
• Tính chất hóa học đặc thù: Dung dịch có tính axit, ăn mòn mạnh, hay dễ bay hơi cháy nổ? Yếu tố này quyết định cấp vật liệu gioăng phớt chịu lực (Teflon, Viton) và cấp bảo vệ an toàn của tủ điện.
• Năng suất mục tiêu của nhà xưởng: Cần đạt sản lượng bao nhiêu sản phẩm trên mỗi phút để lựa chọn số lượng đầu vòi chiết (máy 2 vòi, 4 vòi, 6 vòi hay 12 vòi).



9. Các thông số kỹ thuật cơ bản cần lưu ý trên bảng Datasheet

Khi thẩm định cấu hình thiết bị từ đơn vị cung ứng, kỹ sư cơ điện cần chú ý kiểm tra:

• Dải dung tích chiết định lượng: Khoảng thể tích máy đáp ứng linh hoạt (Ví dụ: 50ml - 1000ml).
• Sai số kiểm soát (Accuracy): Ngưỡng sai số định lượng kỹ thuật (Tiêu chuẩn cao cấp ≤ ±.5%.
• Áp suất khí nén vận hành: Thường duy trì ổn định ở mức 0.4 - 0.6 MPa để hệ thống van và xylanh hoạt động mượt mà.
• Công suất tiêu thụ điện: Thông số điện áp (220V/380V) và điện năng tổng của hệ thống mô-tơ băng tải.



10. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống cơ khí chính xác vận hành bền bỉ 24/7 với tuổi thọ dài lâu, quy trình bảo trì bảo dưỡng phải được thực hiện cực kỳ kỷ luật:

Vận hành ổn định

• Tuyệt đối không để máy chạy không tải (chạy khô) đối với các dòng máy định lượng sử dụng bơm bánh răng hoặc piston cơ học, vì khi không có dung môi bôi trơn sẽ làm xước lòng xylanh hoặc cháy phớt chặn.
• Đảm bảo nguồn áp suất khí nén đầu vào luôn sạch, khô, không lẫn hơi nước để bảo vệ tuổi thọ các van điện từ điều hướng.

Quy trình bảo dưỡng (Maintenance)

• Chu trình CIP (Sục rửa khép kín) hàng ngày: Ngay sau khi dừng ca sản xuất, bắt buộc phải chạy chu trình sục rửa hệ thống đường ống và vòi chiết bằng nước ấm hoặc dung dịch làm sạch chuyên dụng để rửa trôi cặn bám, tránh việc nguyên liệu bị đông kết hoặc lên men nấm mốc bên trong đường ống.
• Thay thế gioăng phớt định kỳ: Hệ thống vòng gioăng chặn áp (O-ring) tại đầu vòi chiết và piston chịu lực ma sát liên tục, cần được kiểm tra định kỳ 3 tháng một lần và thay mới chủ động để tránh hiện tượng rò rỉ lưu chất.
• Bôi trơn cơ cấu truyền động: Định kỳ tra dầu mỡ bôi trơn vào các trục hướng dẫn vòi chiết nâng hạ và xích tải băng tải để máy vận hành êm ái, giảm thiểu tiếng ồn.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót chất lỏng tự động có chiết được các dung dịch đặc sệt không?

Tùy thuộc vào mô-đun định lượng tích hợp. Nếu cấu hình máy sử dụng bơm Piston chịu lực đẩy cơ học mạnh, máy hoàn toàn xử lý mượt mà các chất bán sệt hoặc đặc sệt như tương ớt, gel mỹ phẩm. Tuy nhiên, nếu máy sử dụng cơ chế trọng lực tự chảy, máy chỉ đáp ứng được cho chất lỏng loãng.

2. Làm thế nào để thay đổi dung tích chiết nạp khi đổi quy cách vỏ chai mới?

Trên các dòng máy số hóa cao cấp, bạn chỉ cần nhập thông số thể tích mong muốn trực tiếp trên giao diện màn hình cảm ứng HMI.PLC sẽ điều khiển trục Servo tự động bù trừ hành trình nạp định lượng chỉ trong vài giây mà không cần can thiệp cơ khí.

3. Tại sao máy đôi khi xảy ra hiện tượng sai số thể tích lớn giữa các chai?

Có 3 nguyên nhân kỹ thuật phổ biến: Một là hệ thống gioăng phớt đầu vòi hoặc piston bị rách hở áp; hai là đường ống hút liệu đầu vào bị lọt bong bóng khí (không khí chiếm thể tích ảo trong lòng ống); ba là mức nguyên liệu ở bồn chứa trung gian tụt quá sâu làm thay đổi áp lực dòng chảy.

4. Máy có thể chiết nạp được cho bao bì chai thủy tinh dễ vỡ không?

Hoàn toàn được. Hệ thống chốt chặn băng tải điều tốc bằng khí nén kết hợp thanh dẫn hướng bọc nhựa kỹ thuật cao cấp giúp cố định chai thủy tinh nhẹ nhàng, triệt tiêu hoàn toàn lực va đập cơ học mạnh gây nứt vỡ vỏ chai.

5. Hệ thống vòi chiết lặn sâu (Bottom-up) giải quyết triệt để lỗi sủi bọt như thế nào?

Đối với dung dịch dễ sinh bọt (như nước rửa chén, sữa tắm), nếu xả liệu từ trên cao xuống sẽ làm bọt khí phun trào chiếm thể tích ảo trong chai. Vòi chiết lặn sâu đi xuống sát đáy chai, xả dịch mượt mà dưới mực chất lỏng dâng lên, giúp đẩy toàn bộ lớp khí thô ra ngoài mà không sinh bọt tràn cổ chai.

12. Xu hướng phát triển và công nghệ mới

• Công nghệ định lượng bằng cảm biến lưu lượng điện từ (Flowmeter): Xu hướng mới loại bỏ hoàn toàn hệ thống xylanh cơ học ma sát. Cảm biến dòng chảy kỹ thuật số đo lường lưu lượng trực tiếp trên đường ống thẳng vô trùng, không có chi tiết chuyển động cơ khí, giúp tuổi thọ thiết bị tiệm cận mức vô hạn và việc vệ sinh CIP trở nên dễ dàng tuyệt đối.
• Ứng dụng mô-đun IoT quản lý số hóa dữ liệu: Toàn bộ dữ liệu về sản lượng theo ca, biểu đồ sai số định lượng thực tế, và lịch nhắc bảo trì gioăng vòi sẽ được số hóa dữ liệu liên tục và truyền về hệ thống quản lý nhà máy từ xa, giúp chủ doanh nghiệp dễ dàng kiểm soát chi phí nguyên vật liệu theo thời gian thực.



13. ABM Việt Nam - Nhà cung cấp dây chuyền máy chiết rót chất lỏng tự động chất lượng cao

Việc đầu tư một dây chuyền đóng gói công nghiệp tự động yêu cầu doanh nghiệp phải lựa chọn một nhà cung ứng có năng lực chuyên môn cơ khí chính xác vững vàng để đảm bảo tuổi thọ thiết bị dài lâu và vận hành ổn định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên sâu trong việc cung cấp giải pháp trọn gói về hệ thống máy chiết rót chất lỏng chất lượng cao đáp ứng tiêu chuẩn khắt khe của thị trường.

Những lợi thế vượt trội từ giải pháp công nghệ của chúng tôi:

• Tự động hóa toàn diện & Năng suất vượt trội: Hệ thống thiết bị tích hợp đồng bộ từ mô-đun cấp vỏ chai tự động, cụm vòi chiết lặn sâu chống tạo bọt cho đến máy siết nắp liên hoàn, tối ưu hóa tối đa hiệu suất vận hành cho nhà xưởng.
• Vận hành bền bỉ & Ổn định: Toàn bộ cụm van vòi và hệ thống cơ cấu chuyển động cơ khí được gia công CNC chính xác tuyệt đối từ vật liệu thép không gỉ cao cấp chịu lực, kháng chịu ăn mòn vượt trội. Linh kiện điện tử điều khiển nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới, đảm bảo máy chạy liên tục 24/7 với tỷ lệ lỗi hỏng tiệm cận bằng 0.
• May đo giải pháp kỹ thuật theo yêu cầu độc quyền: Đội ngũ kỹ sư giàu kinh nghiệm của Công ty TNHH Công Nghệ ABM Việt Nam luôn tiến hành thử nghiệm trực tiếp trên mẫu nguyên liệu thực tế và quy cách bao bì của khách hàng để tư vấn cấu hình loại mô-đun định lượng tương thích hoàn hảo nhất với dự án của doanh nghiệp.

Hãy chuẩn bị sẵn các thông số về đặc tính nguyên liệu cũng như quy cách bao bì mục tiêu của bạn để đội ngũ kỹ sư của chúng tôi tư vấn, lên phương án thiết kế và thiết lập cấu hình thiết bị tối ưu nhất cho nhà máy.

Để giúp chúng tôi tinh chỉnh tư vấn cấu hình vật liệu chính xác nhất cho nhà máy của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng sản phẩm cụ thể nào (chất lỏng loãng như nước giải khát, hóa chất ăn mòn mạnh, hay dòng dung dịch đặc sệt)?
• Quy cách bao bì bạn sử dụng là dòng chai nhựa nhỏ, hũ thủy tinh hay can lớn có quai xách (dung tích bao nhiêu mililit)?
• Năng suất mục tiêu mà dây chuyền sản xuất của bạn cần đạt được là bao nhiêu sản phẩm trên mỗi phút?
