Máy thổi định hình, chiết rót, hàn vô trùng BFS (Aseptic Blow-Fill-Seal) là công nghệ đóng gói vô trùng tiên tiến bậc nhất hiện nay trong ngành công nghiệp dược phẩm và sinh học. Bằng việc tích hợp ba công đoạn chế tạo bao bì, chiết dịch thuốc và hàn kín thành phẩm vào một chu trình tự động, liên tục độc nhất, công nghệ này triệt tiêu hoàn toàn các nguy cơ nhiễm khuẩn từ môi trường bên ngoài. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện khía cạnh kỹ thuật và tiêu chí đầu tư hệ thống thiết bị đặc chủng này.



1. Máy thổi định hình, chiết rót, hàn vô trùng BFS là gì?

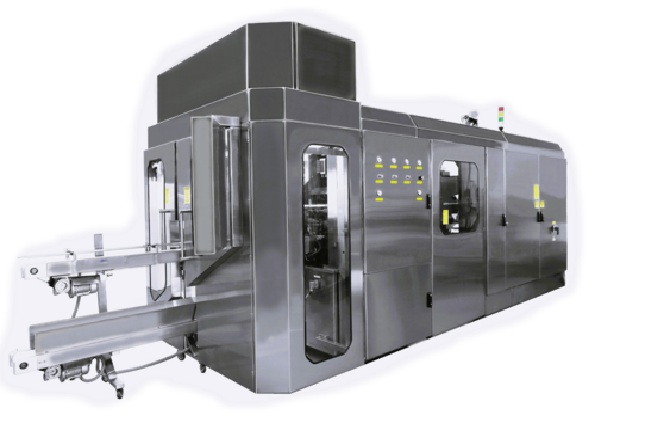

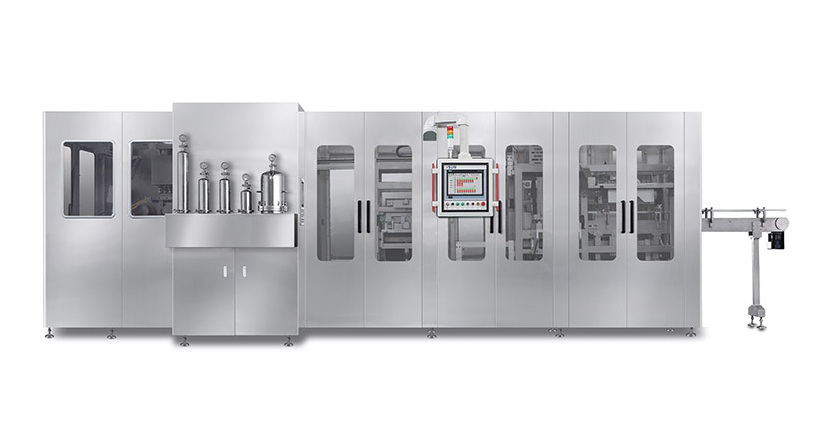

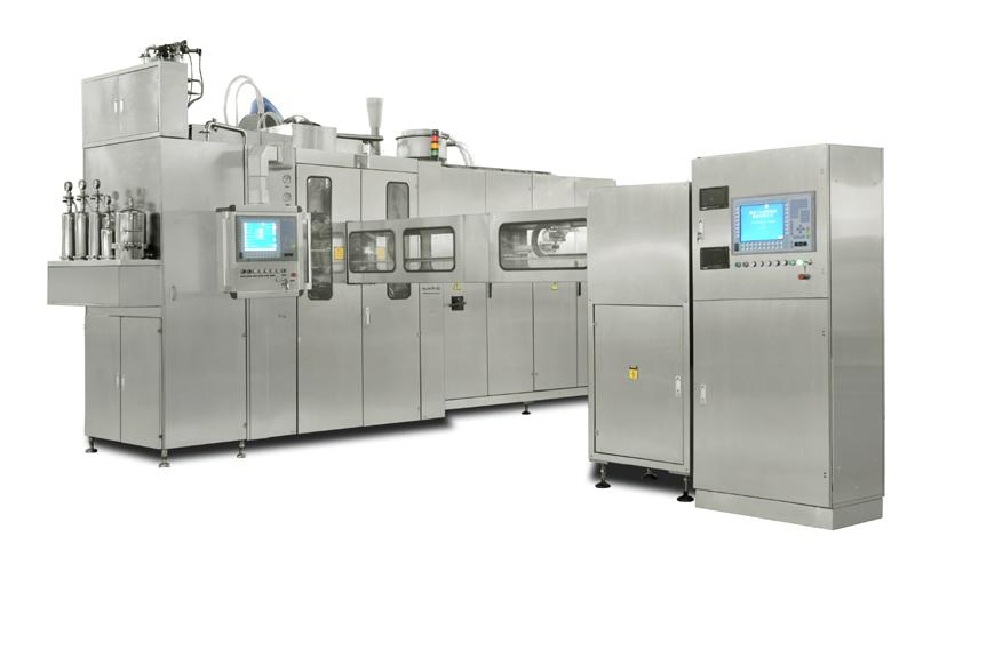

Máy thổi định hình, chiết rót, hàn vô trùng BFS (trong danh mục công nghệ quốc tế gọi là Aseptic Blow-Fill-Seal machine) là hệ thống thiết bị tự động hóa tích hợp cao. Máy sử dụng các hạt nhựa nguyên sinh polymer (PE hoặc PP) làm nguyên liệu đầu vào, nung chảy ở nhiệt độ cao để tiệt trùng tuyệt đối, sau đó tiến hành thổi định hình bao bì nhựa, chiết rót định lượng dung dịch thuốc và hàn kín miệng chai ngay lập tức trong một buồng vô trùng khép kín duy nhất dưới áp lực khí sạch Class A (ISO 5).



2. Ứng dụng thực tế trong ngành dược phẩm hiện đại

Nhờ tính an toàn sinh học tối cao, thiết bị được ứng dụng để sản xuất máy thổi định hình, chiết rót, hàn vô trùng BFS chai lọ ống bình phục vụ các dạng bào chế vô trùng không thể tiệt trùng bằng nhiệt sau khi đóng gói:

• Thuốc nhỏ mắt và dung dịch y tế: Đóng gói các loại nước mắt nhân tạo, thuốc nhỏ mắt không chứa chất bảo quản dạng tép đơn (single-dose) hoặc chai đa liều.
• Thuốc tiêm và dịch truyền: Chế tạo các ống nước cất pha tiêm, ống thuốc tiêm thể tích nhỏ (1ml - 20ml) hoặc các bình dịch truyền thể tích lớn (100ml - 500ml).
• Chế phẩm hô hấp: Đóng gói các loại thuốc xịt mũi, dung dịch khí dung, thuốc xông mũi định liều.



3. Đặc điểm và lợi ích công nghệ vượt trội

So với dây chuyền đóng gói chai lọ thủy tinh hay chai nhựa có sẵn truyền thống, công nghệ Aseptic BFS machine for bottles, vials, ampoules, and containers mang lại những lợi ích mang tính cách mạng:

• Triệt tiêu nguy cơ nhiễm khuẩn chéo: Do bao bì được hình thành và niêm phong ngay trong vài giây, dịch thuốc không tiếp xúc với môi trường bên ngoài, giảm tỷ lệ nhiễm xuống mức dưới 1 trên 1.000.000 sản phẩm.
• Không cần quy trình xử lý bao bì phụ trợ: Doanh nghiệp loại bỏ hoàn toàn các máy rửa chai siêu âm, máy thổi khí, hầm sấy tiệt trùng bao bì và kho lưu trữ chai trống, tiết kiệm tới 60% diện tích nhà xưởng.
• Tối ưu hóa chi phí vận hành: Bao bì nhựa có chi phí thấp hơn thủy tinh, trọng lượng nhẹ giúp giảm chi phí logistics và không có nguy cơ vỡ vụn gây nguy hiểm trong quá trình sử dụng.
• Chuẩn hóa dữ liệu vận hành: Hệ thống điều khiển tự động hóa hoàn toàn, kiểm soát chặt chẽ các thông số áp suất, nhiệt độ nung nhựa và lưu lượng chiết thời gian thực theo chuẩn EU-GMP.



4. Phân loại và cấu hình máy thổi rót hàn BFS

Dựa trên nguyên lý di chuyển của cụm khuôn ép định hình, hệ thống được chia làm hai cấu hình chính:

• Hệ thống khuôn xoay tròn (Rotary System): Các khuôn ép di chuyển liên tục quanh một trục tròn trung tâm. Cấu hình này có tốc độ cực cao, chuyên dùng để sản xuất các dòng sản phẩm thể tích nhỏ như ống ampoule, tép thuốc nhỏ mắt với năng suất lớn lên tới 30.000 - 40.000 ống/giờ.
• Hệ thống khuôn tịnh tiến (Shuttle System): Khuôn ép di chuyển qua lại giữa trạm đùn nhựa và trạm chiết rót/hàn. Kết cấu này có độ linh hoạt cơ khí cao, dễ thay đổi kích thước bao bì, phù hợp cho cả chai lọ nhỏ (vials) lẫn các bình dịch truyền thể tích lớn (bottles).

5. Cấu tạo chi tiết của thiết bị

Một hệ thống máy thổi rót hàn BFS tiêu chuẩn bao gồm các phân hệ module kỹ thuật đỉnh cao sau:

1. Cụm đùn tạo phôi nhựa (Extruder System): Trục vít gia nhiệt nung chảy hạt nhựa PE/PP ở nhiệt độ 170°C – 230°C dưới áp lực cao, biến nhựa thành một ống phôi nóng chảy liên tục gọi là parison.
2. Cụm khuôn ép định hình (Mold Clamping): Bộ khuôn hợp kim gồm khuôn chính định hình thân bao bì và khuôn phụ (khuôn đỉnh) để hàn niêm phong nắp chai.
3. Cụm kim chiết dịch và thổi khí (Filling & Blowing Mandrels): Hệ thống vòi đa năng vừa thực hiện chức năng thổi khí nén vô trùng để ép phôi nhựa dính chặt vào vách khuôn tạo hình, vừa chiết rót định lượng dung dịch thuốc qua bơm servo.
4. Hệ thống bảo vệ vô trùng (Sterile Air Shower - Shroud): Buồng cấp khí sạch áp lực dương, lọc qua màng HEPA siêu cấp để duy trì môi trường Class A ngay tại khu vực lộ ra của phôi nhựa và kim chiết.
5. Hệ thống điều khiển trung tâm PLC/HMI: Máy tính công nghiệp giám sát toàn vẹn quy trình, đáp ứng tiêu chuẩn CFR 21 Part 11 của FDA về quản lý dữ liệu số.



6. Nguyên lý hoạt động kỹ thuật 3 trong 1

Quy trình công nghệ vận hành tự động, tuần hoàn khép kín theo các bước nghiêm ngặt:

• Bước 1: Đùn phôi nhựa (Blow). Hạt nhựa nung nóng được đun chảy thành ống phôi parison thẳng đứng. Khuôn chính khép lại, cắt đứt đoạn phôi và kẹp chặt phần đáy phôi.
• Bước 2: Thổi định hình và Chiết dịch (Fill). Lõi kim măng-đăng hạ xuống miệng phôi. Khí nén vô trùng được thổi mạnh vào lòng phôi nhựa nóng ấm để ép màng nhựa dãn đều ra, ôm khít theo biên dạng hốc khuôn thành chai lọ hoàn chỉnh. Ngay sau đó, van khí đóng lại và hệ thống bơm piston gốm/servo kích hoạt, chiết chính xác dung dịch thuốc vào lòng chai nhựa vừa tạo hình.
• Bước 3: Hàn kín đầu thành phẩm (Seal). Kim chiết rút lên trên. Khuôn đỉnh (khuôn nắp) lập tức khép lại, ép nhiệt phần màng nhựa nóng còn lại ở cổ chai để tạo thành núm vặn hoặc nắp hàn kín khít hoàn toàn. Khuôn chính mở ra, đẩy vỉ chai thuốc thành phẩm ra ngoài băng tải cắt bavia.

[Hạt Nhựa PE/PP] -> [Đùn Phôi Nóng 200°C] -> [Ép Khuôn Thổi Định Hình Bao Bì]

                                                    |

[Dịch Thuốc Vô Trùng] ------------------------> [Chiết Rót Vào Lòng Bao Bì Nhựa]

                                                    |

[Xả Vỉ Thành Phẩm Sạch] <--- [Cắt Rìa Bavia] <--- [Ép Nhiệt Hàn Kín Nắp Miệng]



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua được một hệ thống thiết bị BFS tối ưu hiệu quả kinh tế và kỹ thuật, bộ phận Thu mua cùng Hội đồng Kỹ thuật cần lưu ý:

• Độ kiểm soát tiểu phân tối thiểu: Ưu tiên lựa chọn dòng máy có cụm cắt phôi nhựa bằng dao nhiệt (hot knife) thay vì dao cơ học để triệt tiêu hoàn toàn bụi nhựa sinh ra trong vùng vô trùng.
• Khả năng thay đổi khuôn đa dạng (Flexibility): Hệ thống gá khuôn phải cho phép kỹ thuật viên tháo lắp, thay đổi từ khuôn sản xuất tép nhỏ mắt 0.5ml sang chai tiêm 10ml hoặc bình 200ml một cách nhanh chóng với phụ tùng module hóa.
• Tích hợp hệ thống CIP/SIP tự động:

Hệ thống đường ống dẫn thuốc và kim chiết phải có chu trình tự động rửa sạch tại chỗ và tiệt trùng bằng hơi nước nóng đạt chuẩn khắt khe, không được có góc chết kỹ thuật tích tụ vi sinh vật.



8. Các thông số kỹ thuật cơ bản cần lưu ý

• Năng suất tối đa (Max Output): Số lượng khoang khuôn (ví dụ: khuôn 15 khoang, 30 khoang) và số chu kỳ ép trên giờ quyết định tổng sản lượng.
• Dải thể tích máy hỗ trợ: Phạm vi dung tích bao bì có thể tạo hình trên máy (ví dụ: 0.2ml – 20ml hoặc 50ml – 500ml).
• Độ sai số định lượng (Filling Precision): Tiêu chuẩn yêu cầu nghiêm ngặt đạt mức ≤ ±1%.
• Tiêu thụ năng lượng điện & Khí sạch: Công suất gia nhiệt trục vít đùn nhựa (kW) và lưu lượng khí nén áp lực cao vô trùng tiêu chuẩn (Bar).



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Kiểm soát nhiệt độ phôi nhựa: Nếu nhiệt độ đùn quá thấp, nhựa không nóng chảy đều sẽ gây rỗ màng hoặc rách bao bì khi thổi khí. Nếu nhiệt độ quá cao sẽ làm biến tính polymer, sinh mùi khét dính vào dịch thuốc.
• Giám sát độ chênh áp buồng vô trùng (Shroud): Phải đảm bảo áp lực dương tại buồng bảo vệ kim chiết luôn ổn định để ngăn không cho dòng không khí bên ngoài lọt vào. Thay thế bộ lọc màng HEPA định kỳ theo số giờ vận hành quy định.
• Bảo dưỡng hệ thống làm mát khuôn: Khuôn ép nhiệt cần có dòng nước lạnh tuần hoàn liên tục từ máy Chiller để hạ nhiệt độ màng nhựa nhanh chóng sau khi hàn. Kỹ thuật viên cần thường xuyên vệ sinh đường ống nước mát, tránh hiện tượng đóng cặn làm giảm hiệu suất giải nhiệt gây dính khuôn.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ BFS nhiệt độ thấp (Cool Blow-Fill-Seal): Giải pháp điều chỉnh nhiệt độ phôi nhựa và dòng khí thổi làm mát siêu tốc, cho phép đóng gói các sản phẩm sinh học nhạy cảm với nhiệt cao như vắc xin sống, protein hoạt tính mà không làm suy giảm chất lượng thuốc.
• Hệ thống kiểm tra rò rỉ 100% bằng điện áp cao (HVLD): Tích hợp dòng điện cao áp kiểm tra trực tiếp độ kín của từng vỉ chai nhựa ngay sau khi cắt bavia, tự động loại bỏ các chai có vết nứt vi mô mà không phá hủy bao bì.
• Hạt nhựa sinh học thân thiện môi trường: Nghiên cứu và chuyển đổi sang các dòng nhựa tái chế y tế hoặc nhựa tự phân hủy sinh học có nguồn gốc thực vật, đáp ứng các tiêu chuẩn sản xuất xanh toàn cầu.

11. Câu hỏi thường gặp (FAQ)

1. Hạt nhựa đùn ở nhiệt độ cao có làm biến tính hoặc làm nóng dung dịch thuốc bên trong không?
   • Trả lời: Không. Mặc dù phôi nhựa có nhiệt độ khoảng 200°C nhưng thành bao bì nhựa rất mỏng và hệ thống khuôn được làm mát bằng nước lạnh tuần hoàn liên tục. Thời gian chiết rót diễn ra cực nhanh (dưới 1 giây) nên nhiệt lượng truyền vào dịch thuốc là không đáng kể, nhiệt độ thuốc chỉ tăng từ 1 - 3°C, hoàn toàn an toàn.
2. Làm sao để đảm bảo các hạt nhựa đầu vào hoàn toàn sạch vô trùng?
   • Trả lời: Bản thân quá trình đùn nhựa cơ học dưới áp lực lớn và nhiệt độ cao trên 180°C kéo dài vài phút bên trong trục vít của máy đã là một quy trình tiệt trùng nhiệt khô tuyệt đối, tiêu diệt hoàn toàn mọi vi sinh vật hoặc bào tử có trong hạt nhựa nguyên sinh.
3. Tại sao viên nhựa thành phẩm đôi khi xuất hiện các đốm đen hoặc bong bóng khí trên thành chai?
   • Trả lời: Đốm đen thường do nhựa bị dính chết ở cổ trục đùn lâu ngày bị cháy thành carbon lọt vào phôi, hoặc do hạt nhựa nguyên liệu bị nhiễm tạp chất. Bong bóng khí xuất hiện khi hạt nhựa đầu vào bị ẩm, cần qua hệ thống sấy khô hạt nhựa trước khi nạp vào phễu đùn.
4. Máy BFS có đóng gói được các sản phẩm có độ nhớt cao hay dầu tiêm không?
   • Trả lời: Hoàn toàn làm được nếu hệ thống bơm chiết định lượng của máy được cấu hình module điều khiển servo lực momen lớn kết hợp vòi chiết chống nhỏ giọt đặc chủng để ngắt dòng dứt điểm, tránh dịch dính vào vùng hàn nắp.
5. Tại sao phần nắp hàn của chai nhựa thỉnh thoảng bị hiện tượng móp méo hoặc hàn không kín?
   • Trả lời: Cần kiểm tra lại áp lực ép cơ khí của xi lanh đóng khuôn đỉnh, hoặc kiểm tra xem béc nhiệt gia nhiệt cục bộ khu vực nắp có bị lệch tâm hoặc sụt giảm nhiệt độ so với tiêu chuẩn cài đặt hay không.



12. ABM Việt Nam – Đơn vị cung cấp máy thổi định hình, chiết rót, hàn vô trùng BFS uy tín

Việc đầu tư một dây chuyền công nghệ đỉnh cao như Blow-Fill-Seal đòi hỏi một nguồn vốn lớn, sự am hiểu sâu sắc về công nghệ polymer y tế và năng lực thẩm định thiết bị xưởng dược ở cấp độ khắt khe nhất. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên nhập khẩu và cung cấp giải pháp trọn gói hệ thống thiết bị đặc chủng này.

Hệ thống thiết bị do ABM Việt Nam cung cấp khẳng định các giá trị công nghệ vượt trội:

• Tiêu chuẩn chất lượng quốc tế cao nhất: Toàn bộ hệ thống cơ khí, vùng làm việc vô trùng và các chi tiết tiếp xúc thuốc được chế tác tinh xảo từ thép không gỉ cao cấp, linh kiện cơ điện tử nhập khẩu chính hãng từ Tây Âu, đáp ứng hoàn hảo các tiêu chuẩn khắt khe của EU-GMP và US-FDA.
• Vận hành tự động tốc độ cao & Bền bỉ: Hệ thống đùn phôi chính xác kết hợp cơ cấu cam chuyển động và motor Servo thế hệ mới giúp máy vận hành liên tục 24/7 với độ ổn định tuyệt đối, tỷ lệ phế phẩm cực thấp.
• Dịch vụ chìa khóa trao tay toàn diện: Đội ngũ chuyên gia và kỹ sư dày dặn kinh nghiệm của ABM Việt Nam đồng hành cùng doanh nghiệp từ khâu tư vấn thiết kế layout phân khu vô trùng, tính toán tối ưu biên dạng khuôn chai, cung cấp đầy đủ hồ sơ validation IQ/OQ/PQ đầy đủ, lắp đặt chuyển giao công nghệ và cam kết dịch vụ bảo trì trọn đời sản phẩm.



Để nhận catalogue kỹ thuật chi tiết, hồ sơ giải pháp và bảng báo giá hệ thống máy thổi định hình, chiết rót, hàn vô trùng BFS tối ưu nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên kế hoạch đầu tư, hãy chia sẻ thêm một số thông tin:

• Kiểu dáng bao bì mục tiêu doanh nghiệp cần sản xuất (tép nhỏ mắt đơn liều, ống tiêm ampoule hay bình dịch truyền)?
• Năng suất sản lượng mà nhà máy kỳ vọng đạt được (bao nhiêu sản phẩm/giờ)?
• Doanh nghiệp ưu tiên cấu hình sử dụng vật liệu nhựa Polyethylene (PE) hay Polypropylene (PP)?
