Máy phun bi làm sạch thép tấm, thép hình, thép ống, thép thanh, thép hộp

Máy phun bi làm sạch thép tấm, thép hình, thép ống, thép thanh, thép hộp

Máy phun bi làm sạch thép tấm, máy phun bi làm sạch thép hình và máy phun bi làm sạch thép ống là bộ ba giải pháp công nghệ làm sạch bề mặt cốt lõi, không thể thiếu trong các ngành cơ khí trọng điểm, đóng tàu, sản xuất bồn bể áp lực và gia công kết cấu kim loại công nghiệp. Thiết bị này xử lý triệt để lớp oxit nhiệt, rỉ sét bám dính lâu ngày, tạo bề mặt nhám đạt chuẩn Sa 2.5 đến Sa 3.0 trước khi đưa vào các công đoạn gia công cắt gọt, hàn vách hoặc sơn phủ.

Đối với các chủ doanh nghiệp, bộ phận thu mua công nghệ và các kỹ sư trưởng phân xưởng gia công, việc thấu hiểu cấu trúc kỹ thuật và tiêu chí lựa chọn dòng máy này là cơ sở tiên quyết để tối ưu hóa ROI và bứt phá năng suất.



1. Định nghĩa hệ thống máy phun bi làm sạch thép phôi tiêu chuẩn

Hệ thống thiết bị này thuộc dòng máy dọn rỉ tự động liên tục công suất lớn, được chia nhỏ cấu hình dựa theo biên dạng phôi đặc thù nhằm tối ưu góc bắn phá của luồng bi thép:

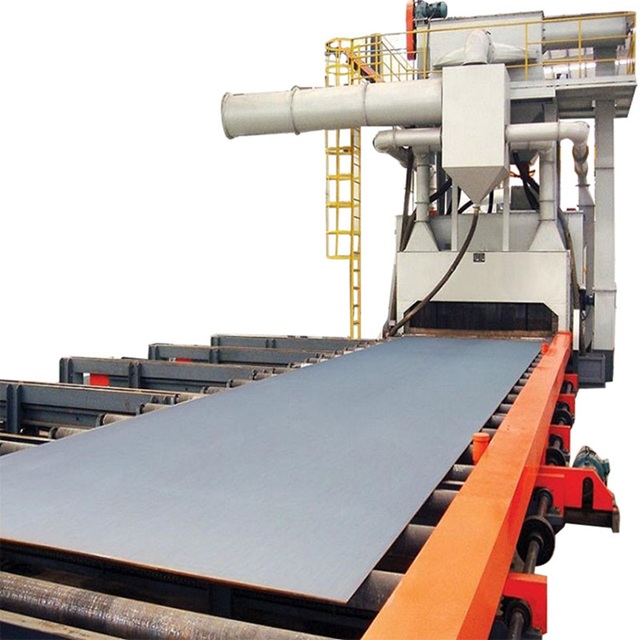

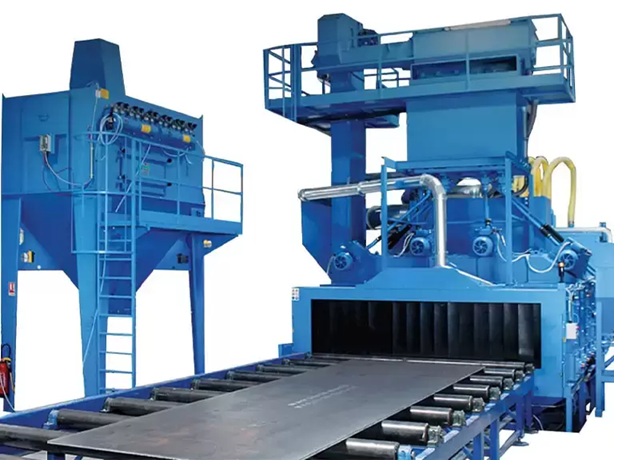

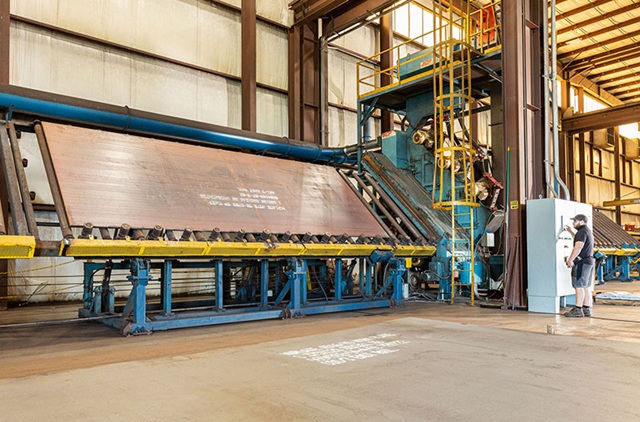

• Máy phun bi làm sạch thép tấm (steel plate shot blasting machine): Chuyên dụng xử lý các tấm thép phẳng có khổ rộng lớn từ 1.000mm đến hơn 4.500mm, độ dày đa dạng, dẫn động bằng băng tải con lăn nằm ngang.
• Máy phun bi làm sạch thép hình (steel beam shot blasting machine / U, I, V, L, H sectional steam shot blasting machine): Thiết kế buồng hầm đa hướng giúp bao phủ toàn diện các góc khuất cạnh, khe hở của dầm chữ H, I, U, V, L kẹp phôi chạy liên tục.
• Máy phun bi làm sạch thép ống (steel pipe shot blasting machine): Sử dụng hệ thống con lăn vát nghiêng (Diabolo rollers) vừa tịnh tiến tiến vừa xoay tròn ống thép để luồng bi bắn phá đồng đều quanh chu vi mặt ngoài ống.



2. Ứng dụng thực tế đa năng trong phân xưởng cơ khí

Nhờ tính linh hoạt trong cấu hình, hệ thống được ứng dụng đồng loạt để xử lý phôi thô đầu vào tại các nhà xưởng:

• Gia công kết cấu & Cắt CNC: Đánh rỉ thép tấm nguyên bản trước khi đưa vào máy cắt Laser/Plasma nhằm bảo vệ bép cắt, nâng cao độ chính xác mỏ cắt.
• Sản xuất cấu kiện cơ khí hạng nặng: Vận hành hệ thống máy phun bi làm sạch thép thanh, thép hộp, thép ống định hình dùng làm khung sườn xe tải, cẩu trục, vỏ hầm lò.
• Xây dựng & Đóng tàu: Làm sạch các hệ dầm thép hình khổ lớn, tấm vỏ tàu thủy chịu ăn mòn biển sâu mặn.



3. Đặc điểm kỹ thuật và lợi ích vận hành vượt trội

Đặc điểm cấu trúc cơ điện tử nặng

• Tổ hợp đầu văng ly tâm hiệu suất cao (Blast Wheels): Trang bị từ 4 đến 12 cụm đầu phun cánh văng bố trí so le đối xứng tạo màn sương bi thép mật độ lớn dội trực tiếp lên phôi.
• Vách hầm bảo vệ siêu chịu lực: Toàn bộ vách buồng hầm tiếp xúc bi được ốp tấm lót hợp kim đúc Mangan Mn13 (độ cứng >60 HRC), chống biến dạng phá hủy cơ học.
• Hệ thống con lăn chuyên dụng: Con lăn trục thép chịu tải cho thép tấm/thép hình, hoặc con lăn hình côn xoay lật hướng tâm cho thép ống.

Lợi ích kinh tế và sản xuất

• Tốc độ xử lý siêu tốc: Kéo băng tải liên tục với tốc độ 0.5 - 4.0 mét/phút, giải phóng 95% sức lao động so với phun cát thủ công.
• Tạo màng bám sơn tối ưu: Biên dạng nhám Rz đạt 40 - 75 micron giúp các lớp sơn lót bám dính tuyệt đối, ngăn ngừa bong tróc rỉ ngầm.
• Xử lý bụi khép kín bảo vệ môi trường: Tích hợp bộ lọc bụi túi vải xung khí nén tự động rũ bụi, giữ không khí nhà xưởng đạt chuẩn an toàn vệ sinh lao động.



4. Cấu tạo và nguyên lý hoạt động của các hệ thống

Cấu tạo chi tiết các module

Hệ thống máy phun bi tự động bao gồm các phân khu chức năng khép kín:

[Băng tải con lăn đầu vào] ──> [Buồng hầm kẹp màng chắn bi]

                                         │

[Bộ lọc bụi túi vải áp âm] <── [Hệ thống đầu phun cánh văng ly tâm]

                                         │

[Vít tải đáy buồng / Gàu tải] ──> [Tháp tách khí động học] ──> [Chổi quét & Thổi bụi đầu ra]

1. Hệ thống nạp và điều hướng phôi: Con lăn trục ngang (cho tấm và hình) hoặc con lăn vát quay tròn (cho thép ống).
2. Đầu văng bắn bi (Turbines): Động cơ lớn dẫn động cánh gạt gia tốc hạt bi thép lên vận tốc cực đại (>80 m/s).
3. Module thu hồi tuần hoàn bi: Trục vít tải cào đáy thu bi vỡ, gàu tải đứng đưa hỗn hợp lên tháp tách khí động học để loại bỏ bụi và giữ lại bi sạch tái sử dụng hàng ngàn lần.
4. Cụm làm sạch hạt đọng (Post-cleaning): Hệ thống chổi con lăn cao su vuốt dầm và quạt thổi cao áp để thu hồi triệt để hạt bi bám trên bề mặt phôi ở lối ra.

Nguyên lý hoạt động kỹ thuật

Phôi thép được đặt lên hệ thống băng tải -> Băng tải dịch chuyển đưa phôi xuyên qua buồng hầm kẹp bảo vệ -> Cảm biến kích hoạt van xả bi và tổ hợp đầu phun ly tâm bắn phá luồng bi thép cường độ cao đánh bật rỉ sét mảng bám -> Đối với thép tấm/hình, phôi đi thẳng; đối với thép ống, con lăn vát quay tròn khiến ống tự xoay quanh trục để làm sạch chu vi -> Phôi qua hệ thống chổi gạt, vòi thổi làm sạch hạt đọng trước khi ra băng tải thành phẩm.

5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để phòng Thu mua phối hợp hiệu quả với phòng Kỹ thuật chọn đúng model thiết bị, cần soi kỹ bảng thông số kỹ thuật khắt khe sau:

Thông số kỹ thuật	Ý nghĩa đối với năng suất và quy cách phôi thép
Khổ rộng thông thủy cửa buồng (W x H)	Quyết định bề rộng tấm thép tối đa hoặc kích thước dầm hình lớn nhất chui lọt qua máy.
Dải đường kính ống đáp ứng (cho ống)	Giới hạn đường kính ống thép nhỏ nhất và lớn nhất (ví dụ: Φ21mm - Φ1200mm) máy có thể kẹp xoay.
Số lượng & Công suất đầu phun bi	Tổng công suất (ví dụ: 6 đầu phun x 15kW) quyết định tốc độ kéo băng tải làm sạch.
Tải trọng tối đa của hệ con lăn (kg/m)	Khả năng chịu nặng của trục con lăn để tránh cong võng khi chạy các tấm thép dày nặng hàng chục tấn.
Công suất bộ hút lọc bụi (m³/h)	Lưu lượng gió hút áp suất âm phải đủ lớn để giữ không gian buồng hầm không bị phập phồng thoát bụi.
Tỷ lệ phối trộn hạt bi tiêu chuẩn	Khuyến cáo phối trộn Hạt bi tròn (Steel shot S330/S460) và Hạt đa cạnh (Steel grit G25/G40) để tối ưu lực cào rỉ.



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do máy làm việc trong môi trường chịu lực phá hủy mài mòn cực kỳ khốc liệt, quy trình bảo trì hằng ngày cần tuân thủ nghiêm ngặt:

Lưu ý khi vận hành

• Tuyệt đối không bắn không tải: Không bật đầu phun khi băng tải con lăn trống phôi bên trong buồng hầm. Luồng bi bắn phá trực diện sẽ làm tổn hại nhanh chóng hệ thống tấm lót vách.
• Kiểm tra cao độ chổi quét và quạt thổi: Đảm bảo hệ thống chổi gạt lối ra ôm khít bề mặt thép để gạt sạch bi quay lại máy, tránh bi thất thoát ra nền xưởng gây trơn trượt nguy hiểm.
• Lọc phôi dính nước/dầu: Thép tấm lưu kho bãi dính nước mưa bắt buộc phải qua giàn thổi khô trước khi phun bi, tránh làm ướt bụi thép gây bết dính đóng tảng làm nghẹt tháp tách tuần hoàn.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Kiểm tra độ mòn cánh văng đầu phun (Blades), thay thế định kỳ nếu có dấu hiệu nứt mẻ để tránh mất cân bằng động gây cháy motor. Kiểm tra các tấm lót bảo vệ Mn13 trong tầm bắn trực diện.
• Hằng tuần: Vệ sinh lưới sàng lọc bavia, xỉ hàn rơi xuống đáy băng tải cào. Kiểm tra độ căng dây đai truyền động motor đầu phun.
• Hằng tháng: Tra mỡ bôi trơn chịu nhiệt áp lực cao vào các gối ổ bi đầu văng tốc độ cao và bạc đạn gàu tải đứng. Xả cặn bụi bẩn tại phễu chứa của bộ lọc túi vải.



7. Xu hướng phát triển công nghệ mới

Ngành xử lý bề mặt phôi thép công nghiệp đang chuyển dịch mạnh mẽ theo xu hướng thông minh:

• Đầu phun biến tần điều tốc tự động (VFD Turbines): Cho phép tự động điều chỉnh tốc độ bắn bi dựa trên cài đặt chiều dày tấm thép (phun nhẹ cho tấm mỏng tránh biến dạng vênh, phun mạnh cho dầm hình thô để đánh rỉ nhanh).
• Hệ thống châm bổ sung bi thông minh: Cảm biến tự động đo lường độ Ampe dòng điện motor đầu phun để tính toán lượng bi tiêu hao, tự động kích van xả cấp bi mới vào bồn chứa mà không cần công nhân kiểm tra thủ công.



8. Câu hỏi thường gặp (FAQ) về hệ thống dọn rỉ thép phôi

1. Máy phun bi thép tấm có phun làm sạch được cho các ống thép tròn không?

Trả lời: Nếu là dòng máy băng tải con lăn thẳng trục nằm ngang thông thường của thép tấm/thép hình thì KHÔNG NÊN dùng cho thép ống dài. Ống thép chạy thẳng không xoay sẽ bị điểm mù ở hai bên hông và mặt dưới, luồng bi không thể phủ kín chu vi. Muốn dọn sạch ống bắt buộc phải lắp cấu hình máy chuyên dụng có hệ con lăn vát nghiêng xoay lật (Diabolo rollers).

2. Tại sao phôi thép sau khi qua máy phun xong xuất hiện nhiều vệt đốm rỉ đỏ không đồng đều?

Trả lời: Hiện tượng loang lổ này do tốc độ kéo băng tải quá nhanh so với cấp độ rỉ thực tế của phôi, hoặc do lượng bi thép trong bồn chứa bị thiếu hụt làm giảm mật độ bắn phá của đầu phun. Kỹ sư cần hạ tốc độ băng tải xuống hoặc châm thêm bi thép mới vào phễu chứa.

3. Độ nhám bề mặt (Roughness) lý tưởng sau khi phun bi phôi thép là bao nhiêu?

Trả lời: Theo tiêu chuẩn sơn phủ công nghiệp nặng, độ nhám bề mặt (Rz) đạt từ 40 - 75 micron là lý tưởng nhất. Biên dạng này vừa đủ để màng sơn lót kẹp bám cơ học chắc chắn mà không gây hao phí quá nhiều màng sơn phủ ngoài.

4. Bao lâu thì hệ thống tấm lót chịu mòn Mn13 bên trong buồng phun cần thay thế?

Trả lời: Tấm lót chịu lực đúc hợp kim chất lượng cao có tuổi thọ dao động từ 1.500 - 3.000 giờ phun thực tế tùy thuộc vào tần suất chạy máy và loại hạt bi sử dụng. Khi kiểm tra thấy tấm lót bị vát mỏng đi quá 2/3 hoặc có vết nứt vỡ lộ vỏ thép thùng ngoài là lúc phải thay mới.

5. Hệ thống lọc bụi túi vải của máy có dễ cháy nổ không và cách phòng ngừa?

Trả lời: Đối với bụi rỉ sắt từ thép cacbon thông thường thì rủi ro cháy nổ rất thấp. Tuy nhiên, tuyệt đối không được đưa các tấm phôi dính nhiều dầu mỡ lỏng hoặc phôi nhôm/magie vào phun chung vì bụi mịn nhôm/dầu kết hợp tia lửa ma sát rất dễ gây hỏa hoạn trong thùng lọc bụi. Hệ thống cần tích hợp màng lọc chống tĩnh điện và van xả áp nổ an toàn.

ABM Việt Nam – Nhà cung cấp giải pháp máy phun bi làm sạch thép tấm, thép hình, thép ống tự động, công suất lớn uy tín hàng đầu

Để xây dựng một trung tâm gia công cắt gọt, hoàn thiện phôi thép vận hành đồng bộ đạt công suất đỉnh cao, triệt tiêu thời gian chết dừng máy, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược tin cậy hàng đầu của doanh nghiệp bạn.

Chúng tôi chuyên sâu nhập khẩu, cải tiến thiết kế và lắp đặt hệ thống máy phun bi tự động đạt các tiêu chuẩn công nghiệp nặng khắt khe nhất:

• Chất lượng cơ khí cao siêu trường: Kết cấu khung buồng hầm phun bọc tôn dày vững chắc, lót toàn bộ bằng các tấm hợp kim đúc chống chịu mài mòn cực độ Mn13, đem lại độ bền bỉ cơ học vượt thời gian qua nhiều thập kỷ vận hành liên tục.
• Vận hành tự động và ổn định: Tích hợp mượt màng giải pháp rèm cao su chắn bi nhiều lớp, hệ thống chổi con lăn cao cấp gạt hạt đầu ra và hệ truyền động băng tải biến tần thông minh giúp chu trình xử lý phôi diễn ra khép kín hoàn toàn.
• Tốc độ xử lý vượt trội: Trang bị cụm đầu phun cánh văng ly tâm thế hệ mới tối ưu góc văng động lực học, vận hành liên tục mượt mà 3 ca, đánh bay mọi mảng bám rỉ sét oxit trên phôi thép trong thời gian ngắn nhất với sai số biên dạng nhám tối thiểu.
• Đồng hành kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện tử giàu kinh nghiệm của ABM Việt Nam hỗ trợ doanh nghiệp toàn diện từ khảo sát bố trí mặt bằng nền xưởng, thử nghiệm mẫu phôi trực tiếp, tư vấn cấp tỷ lệ hạt phối trộn bi chuẩn xác đến dịch vụ bảo trì định kỳ thần tốc với kho linh kiện thay thế luôn sẵn sàng.

Để đội ngũ kỹ sư chuyên sâu của ABM Việt Nam có thể tính toán chính xác kích thước thông thủy cửa buồng hầm và cấu hình trục con lăn truyền động phù hợp nhất cho phôi của bạn, vui lòng chia sẻ thêm:

1. Quy cách hình học lớn nhất/nhỏ nhất của phôi thép bạn cần xử lý là bao nhiêu (ví dụ: thép tấm khổ rộng 2000mm dày 50mm, dầm chữ H chữ I cao 1000mm, hay thép ống đường kính Φ400mm)?
2. Năng suất mục tiêu của phân xưởng của bạn (ví dụ: bạn cần làm sạch bao nhiêu tấn phôi thép hoặc bao nhiêu mét chiều dài cấu kiện chạy qua máy trong một ca làm việc 8 tiếng)?
3. Diện tích chiều dài nền nhà xưởng dự định bố trí hệ thống máy (thường hệ thống băng tải con lăn thẳng trục cần khoảng 25m - 40m chiều dài mặt bằng xưởng) có bị vướng hệ thống dầm cột chịu lực hiện tại không?
