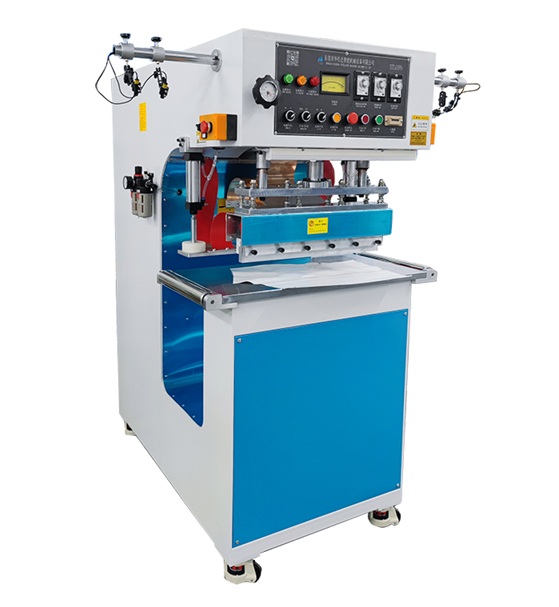

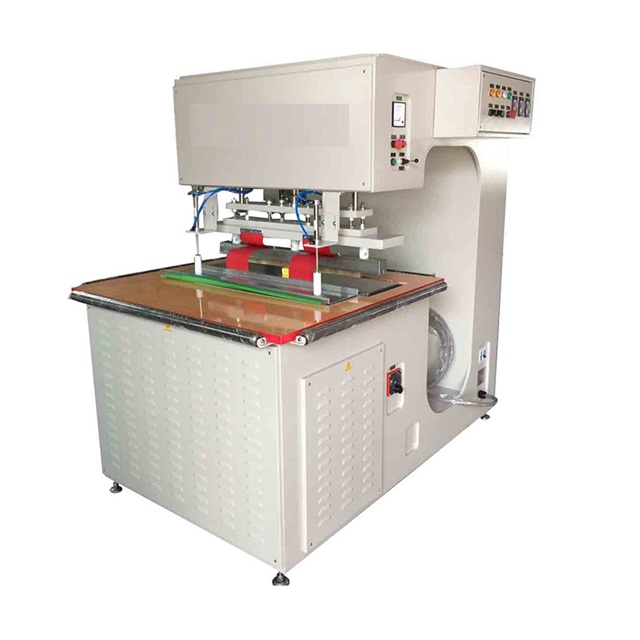

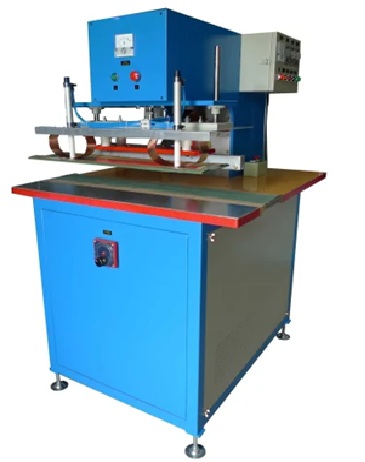

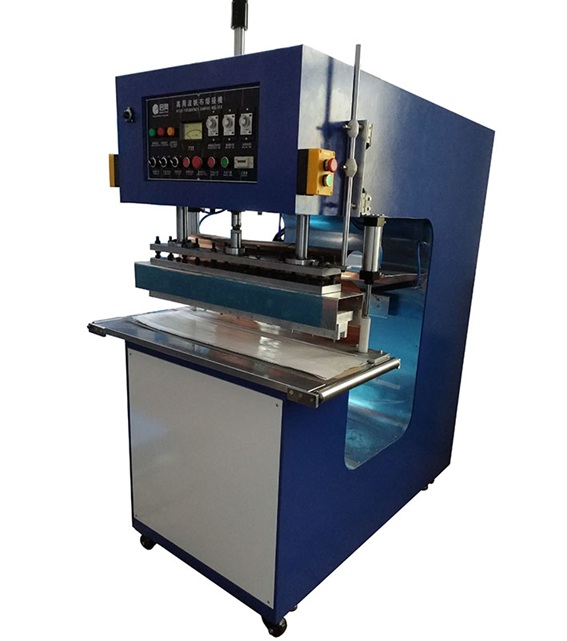

Máy hàn bạt nhựa cao tần - Máy ép bạt nhựa cao tần

Máy hàn bạt nhựa cao tần - Máy ép bạt nhựa cao tần

Trong các ngành công nghiệp sản xuất bạt che mui xe tải, nhà bạt không gian, bể bơi di động hay màng chống thấm hồ tôm, việc tạo ra những đường hàn dài, kín tuyệt đối và chịu lực căng lớn là yêu cầu bắt buộc. Các phương pháp gia nhiệt bằng khí nóng truyền thống thường bộc lộ nhược điểm về tốc độ, dễ gây nhăn dúm bạt và độ bền mối nối không đồng đều. Máy hàn bạt nhựa cao tần chính là giải pháp công nghệ đột phá thay thế hoàn toàn các nhược điểm đó. Được tìm kiếm rộng rãi trên thị trường quốc tế với tên gọi high frequency canvas welding machine, thiết bị này mang đến khả năng liên kết vật liệu bạt cực kỳ mạnh mẽ, giúp tối ưu hóa chi phí sản xuất cho doanh nghiệp.



1. Máy hàn bạt nhựa cao tần là gì?

Máy hàn bạt nhựa cao tần (hay còn được gọi là máy ép bạt nhựa cao tần) là thiết bị công nghiệp sử dụng năng lượng của sóng điện từ tần số cao để làm nóng chảy và đồng hóa các phân tử nhựa tại vùng tiếp xúc của hai lớp bạt, từ đó tạo ra mối liên kết bền vững ở cấp độ phân tử.

Khác hoàn toàn với công nghệ hàn nhiệt thông thường, công nghệ cao tần không truyền nhiệt trực tiếp từ bề mặt khuôn vào bạt. Thay vào đó, nó kích thích các phân tử nhựa bên trong cốt bạt tự ma sát và sinh nhiệt nội tại. Nhờ vậy, bạt được làm chảy đều từ bên trong ra, đảm bảo mối hàn bạt phẳng mịn, không bị cháy xém hay biến dạng bề mặt.



2. Ứng dụng thực tế trong sản xuất và đời sống

Với khả năng tạo ra các đường hàn dài, kín khí và chịu nước tuyệt đối, máy được ứng dụng trong các dây chuyền gia công quy mô lớn:

• Ngành vận tải & logistic: Sản xuất bạt che mui xe tải (tarpaulin), bạt che container, rèm bạt chắn gió kho bãi.
• Ngành sự kiện & quảng cáo: Gia công nhà bạt không gian kích thước lớn, lều trại quân đội, biển quảng cáo bạt tấm lớn ngoài trời.
• Ngành nông nghiệp & thủy sản: Hàn màng bạt nuôi tôm (màng HDPE/PVC), bạt lót hồ chứa nước, túi chứa khí sinh học Biogas.
• Ngành cứu hộ & hàng hải: Sản xuất phao bơi, thuyền bơm hơi, phao quây dầu tràn, bể bơi di động cỡ lớn.



3. Đặc điểm và lợi ích vượt trội của thiết bị

Đặc điểm kỹ thuật nổi bật

• Hệ thống khung sườn cơ khí dạng họng sâu (Long Arm/Deep Throat) cho phép luồn các cuộn bạt kích thước lớn vào vùng hàn dễ dàng.
• Tích hợp hệ thống triệt tiêu tia lửa điện điện tử (Anti-flash / Spark Killer) độ nhạy cực cao để bảo vệ chất liệu bạt và khuôn hàn không bị cháy sẹo.
• Tần số dao động sóng đạt chuẩn quốc tế (27.12 MHz), được bọc chống nhiễu nghiêm ngặt để tránh ảnh hưởng đến các thiết bị điện tử xung quanh.

Lợi ích kinh tế và vận hành

• Tốc độ gia công vượt trội: Đường hàn dài từ 800mm đến hơn 1500mm có thể hoàn thành chỉ trong vòng 3 – 7 giây phóng sóng.
• Độ bền mối hàn tuyệt đối: Mối hàn sau khi nguội có độ bền chịu kéo và chịu xé cao hơn cả phôi bạt gốc, hoàn toàn không dột nước hay rò rỉ khí.
• Thẩm mỹ cao: Đường hàn phẳng tuyệt đối, không xuất hiện hiện tượng nhăn nheo, co rút bạt do quá nhiệt như phương pháp khò nóng.
• Tiết kiệm nhân công: Giảm thiểu tối đa các công đoạn thủ công như bôi keo dán bạt, cắt giảm nhân lực đứng máy.

4. Phân loại máy hàn bạt nhựa cao tần phổ biến

Dựa vào cơ cấu di chuyển và kết cấu thớt ép, máy được phân chia thành các dòng chính để phù hợp với từng quy trình nhà xưởng:

• Máy hàn bạt cao tần trượt định vị (Stationary Machine with Long Table): Thân máy đứng yên cố định, bạt được trải dài trên hệ thống bàn gỗ hoặc bàn kim loại có chiều dài lớn (thường từ 10m - 30m). Công nhân dịch chuyển bạt theo từng nhịp khuôn ép.
• Máy hàn bạt cao tần tự hành (Traveling/Gantry Type): Hệ thống đầu hàn cao tần được đặt trên một hệ thống ray chạy dọc theo chiều dài của bàn chứa bạt. Bạt được cố định trên bàn, máy tự động di chuyển và hàn dọc theo đường biên, tối ưu hóa năng suất gia công bạt khổ lớn.
• Máy hàn bạt cao tần để bàn (Compact Type): Thiết kế nhỏ gọn, hành trình khuôn ngắn, chuyên dụng để hàn các chi tiết nhỏ trên bạt như móc khuy (eyelet), gia cố góc bạt hoặc dán tem nhãn.



5. Cấu tạo chi tiết và nguyên lý hoạt động

Cấu tạo hệ thống kỹ thuật

Cấu trúc cơ khí và điện tử của một thiết bị hàn bạt cao tần tiêu chuẩn bao gồm:

1. Hệ thống tạo sóng cao tần (HF Generator): Bao gồm bóng đèn viba chân không công suất lớn, biến áp cao thế chuyển đổi điện năng thành trường điện từ dao động tần số cao.
2. Hệ thống thớt ép và họng máy: Họng máy có không gian mở rộng phía sau khuôn để chứa phần bạt dư thừa trong quá trình cuốn lô, luồn bạt.
3. Hệ thống khuôn hàn (Welding Bar): Thường được chế tạo từ đồng thau hoặc nhôm hợp kim định hình cao cấp, có chiều dài và độ dày đường hàn tùy chỉnh theo yêu cầu của khách hàng.
4. Hệ thống điều khiển lập trình (PLC & HMI): Quản lý chính xác thời gian ép khuôn, thời gian phát sóng cao tần và thời gian giữ áp làm nguội.
5. Cơ cấu tạo áp lực: Sử dụng hệ thống khí nén công nghiệp để ép chặt khuôn hàn xuống bề mặt bạt với lực nén đồng đều trên toàn bộ chiều dài khuôn.

Nguyên lý hoạt động kỹ thuật

Hai lớp bạt cần hàn được xếp chồng mí lên nhau và đặt vào vị trí giữa khuôn trên và thớt dưới. Xylanh khí nén kích hoạt hạ khuôn xuống để ép chặt mối nối. Khi dòng điện cao tần được phóng qua khuôn, trường điện từ xoay chiều sẽ tác động trực tiếp lên các phân tử nhựa (như PVC bên trong bạt Tarpaulin). Các phân tử này đảo chiều liên tục theo tần số sóng, sinh ra nhiệt lượng ma sát nội tại rất lớn làm nóng chảy lớp nhựa bề mặt bạt ngay lập tức. Sau khi ngắt sóng, hệ thống vẫn giữ nguyên lực ép cơ học trong vài giây (thời gian làm nguội) giúp các phân tử nhựa khóa chặt vào nhau, tạo thành một mối liên kết đồng nhất và bền chặt.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn mua

Bộ phận kỹ thuật và thu mua cần lưu tâm đến các thông số cốt lõi sau để cấu hình máy phù hợp với loại bạt của doanh nghiệp:

Thông số kỹ thuật	Định nghĩa và lưu ý kỹ thuật
Công suất nguồn ra (Output Power)	Thường từ 5KW, 8KW, 12KW, đến 25KW. Công suất càng lớn thì khuôn hàn càng được thiết kế dài và dày hơn mà không lo thiếu nhiệt.
Kích thước khuôn hàn tiêu chuẩn	Ví dụ: 30mm x 1000mm, 40mm x 1200mm. Quyết định chiều dài của một mối hàn trong một lần dập.
Chiều sâu họng máy (Throat Depth)	Khoảng cách từ tim khuôn đến thân máy sau (thường từ 800mm - 1500mm). Họng càng sâu càng dễ luồn các tấm bạt khổ lớn.
Hệ thống chống đánh lửa (Anti-spark)	Phải sử dụng các dòng linh kiện cảm biến nhạy bén (như bóng Mỹ NL-5557) để ngắt sóng trong mili-giây khi xảy ra hiện tượng chập điện.
Nguồn điện vận hành	AC 380V - 3 Pha - 50Hz để đảm bảo độ ổn định dòng tải của bóng nguồn công suất lớn.



7. Kinh nghiệm lựa chọn máy phù hợp cho doanh nghiệp

• Kiểm tra chất liệu cốt bạt: Sóng cao tần hoạt động hoàn hảo trên các loại bạt có thành phần gốc nhựa PVC (như bạt Tarpaulin xe tải, bạt nhựa dẻo PVC). Đối với bạt PE hoặc bạt bọc màng nhôm PP, do hằng số điện môi thấp nên sóng cao tần không thể tự sinh nhiệt, doanh nghiệp cần chuyển sang công nghệ hàn nêm nhiệt hoặc khí nóng.
• Lựa chọn công suất máy theo độ dày bạt: Bạt xe tải loại dày (từ 0.55mm - 0.9mm) hoặc bạt bể bơi dày đòi hỏi máy có công suất tối thiểu từ 8KW - 12KW trở lên để đảm bảo hạt nhựa chảy thấu và kết dính sâu.
• Tính toán quy mô nhà xưởng: Nếu mặt bằng xưởng hẹp, dòng máy tự hành chạy trên ray sẽ tiết kiệm không gian hơn so với dòng máy bàn trượt cố định có hệ thống bàn gỗ cồng kềnh.

8. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Lưu ý khi vận hành an toàn

• Tuyệt đối không kích hoạt nút phóng sóng cao tần khi không có vật liệu bạt nằm giữa hai mặt khuôn (khuôn trên chạm khuôn dưới sẽ gây cháy nổ bóng đèn và hỏng khuôn).
• Đảm bảo bề mặt bạt tại vùng hàn phải khô ráo hoàn toàn. Nước hoặc độ ẩm dính trên bạt sẽ dẫn điện và kích hoạt hệ thống đánh lửa liên tục, làm hỏng bề mặt bạt.
• Định kỳ kiểm tra các đầu ốc cố định khuôn hàn, tránh hiện tượng lỏng ốc gây lệch thớt ép dẫn đến mối hàn chỗ dày chỗ mỏng.

Quy trình bảo trì, bảo dưỡng thiết bị

• Sau mỗi ca làm việc: Dùng khăn khô lau sạch keo nhựa thừa bám trên dải teflon cách điện của khuôn. Xả nước đọng trong bộ lọc khí nén.
• Hàng tuần: Kiểm tra hệ thống dây cáp đồng tiếp địa của máy. Tiếp địa tốt giúp triệt tiêu hiện tượng rò rỉ sóng ra vỏ máy, bảo vệ thợ vận hành khỏi bị bỏng tần số.
• Hàng tháng: Vệ sinh thổi bụi bên trong thùng máy, đặc biệt là cánh tản nhiệt của bóng đèn cao tần và bo mạch PLC. Tra mỡ bôi trơn vào các thanh trượt xylanh khí nén.



9. Câu hỏi thường gặp (FAQ) về thiết bị hàn bạt cao tần

1. Máy hàn bạt cao tần có dùng để hàn bạt che nắng mưa PE thông thường được không?

Không. Bạt PE (Polyethylene) là loại nhựa không phân cực, không đáp ứng với sóng cao tần. Thiết bị này chuyên dụng cho các loại bạt gốc PVC, bạt Tarpaulin, bạt màng mỏng TPU.

2. Chi phí làm khuôn hàn bạt cao tần có đắt không và có tự thay được không?

Khuôn hàn bạt thường có kết cấu dạng thanh thẳng bằng đồng hoặc nhôm nên chi phí gia công khá thấp. Bộ phận kỹ thuật tại xưởng hoàn toàn có thể tự tháo lắp và căn chỉnh độ song song của khuôn qua hệ thống ốc định vị trên máy.

3. Tại sao đường hàn bạt bị bong sau khi ép dù máy vẫn phóng sóng?

Hiện tượng này thường do cài đặt thời gian phóng sóng quá ngắn, áp lực khí nén xuống khuôn chưa đủ lớn, hoặc chọn công suất máy (KW) quá yếu so với độ dày tổng của 2 lớp bạt.

4. Dải vải màu nâu dán ở khuôn hàn có tác dụng gì?

Đó là vải chịu nhiệt Teflon. Nó có tác dụng cách điện môi giữa khuôn kim loại và thớt máy, đồng thời ngăn không cho nhựa bạt dính chặt vào khuôn đồng sau khi nóng chảy.

5. Máy có thể hàn được các đường hàn cong hoặc hình tròn không?

Hoàn toàn được. Bằng cách gia công biên dạng khuôn theo hình dạng yêu cầu (hình vòng cung, hình tròn khuy bạt), máy có thể ép định hình chính xác theo thiết kế đó.



10. Xu hướng phát triển và công nghệ mới

Để đáp ứng yêu cầu khắt khe về bảo vệ môi trường và sản xuất xanh, các dòng máy high frequency canvas welding machine thế hệ mới đang chuyển dịch mạnh mẽ sang công nghệ Inverter tiết kiệm điện. Hệ thống nguồn phát sóng cao tần thế hệ mới giúp giảm hao phí điện năng chờ lên tới 35% so với thế hệ bóng chân không cũ.

Đặc biệt, công nghệ điều khiển áp lực bằng động cơ Servo kỹ thuật số (thay cho khí nén) đang dần được áp dụng, giúp kiểm soát lực ép thông minh theo từng giai đoạn nóng chảy của hạt nhựa, triệt tiêu hoàn toàn hiện tượng bọt khí bên trong mối hàn, tạo ra những sản phẩm bạt công nghiệp có độ bền chịu tải cực cao.

11. ABM Việt Nam – Nhà cung cấp máy hàn bạt cao tần chất lượng cao uy tín hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp tự động hóa giúp bứt phá năng suất trong ngành gia công bạt công nghiệp, Công ty TNHH Công Nghệ ABM Việt Nam chính là điểm đến tin cậy hàng đầu.

ABM Việt Nam tự hào là đơn vị chuyên sâu phân phối dòng sản phẩm máy hàn bạt nhựa cao tần phân khúc chất lượng cao. Thiết bị của chúng tôi được tối ưu hóa đồng bộ từ hệ thống linh kiện điện tử đến kết cấu cơ khí, mang lại khả năng vận hành tự động, đạt tốc độ cao vượt trội trong từng chu kỳ hàn. Máy chạy cực kỳ bền bỉ và duy trì độ ổn định công suất nguồn phát liên tục, giúp doanh nghiệp an tâm sản xuất các đơn hàng lớn mà không lo sự cố gián đoạn.
