Dây chuyền súc rửa, sấy khô, tiệt trùng, chiết rót, đóng nắp

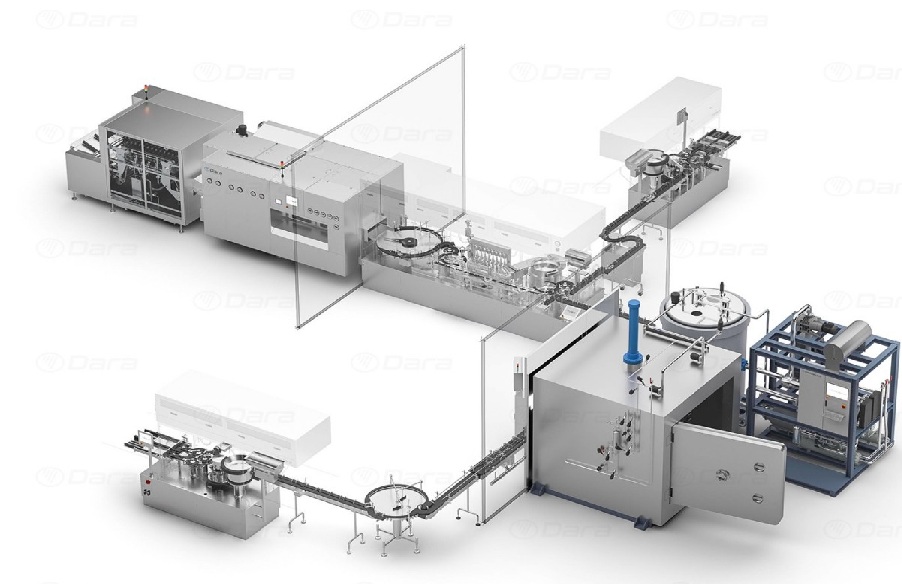

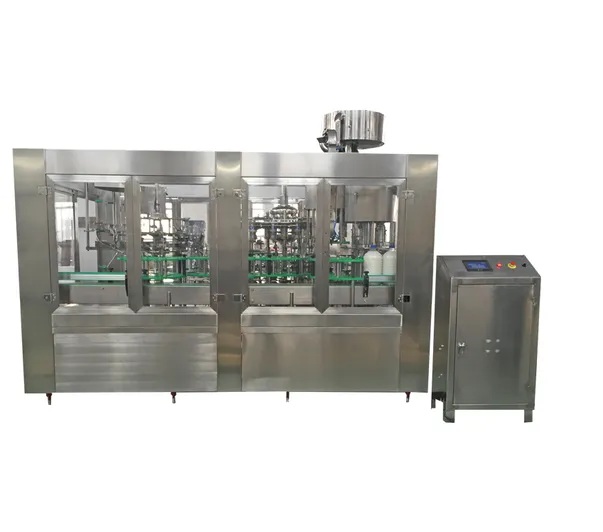

Dây chuyền súc rửa, sấy khô, tiệt trùng, chiết rót, đóng nắp tự động

Trong các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh và vô trùng khắt khe như dược phẩm, mỹ phẩm, hóa chất và thực phẩm cao cấp, việc kiểm soát nhiễm khuẩn tại công đoạn đóng gói là yếu tố sống còn. Dây chuyền súc rửa, sấy khô, tiệt trùng, chiết rót, đóng nắp tự động chính là giải pháp công nghệ toàn diện giúp doanh nghiệp tự động hóa hoàn toàn quy trình đóng chai từ chai rỗng cho đến thành phẩm xuất xưởng.

Bài viết này cung cấp phân tích sâu về mặt kỹ thuật, nguyên lý cơ khí và giải pháp đầu tư tối ưu cho bộ phận kỹ thuật, thu mua và các chủ doanh nghiệp.



1. Định nghĩa và Ứng dụng thực tế

Định nghĩa

Dây chuyền súc rửa, sấy khô, tiệt trùng, chiết rót, đóng nắp tự động (tên tiếng Anh chuyên ngành: Automatic rinsing, drying, sterilization, filling, and capping line) là một hệ thống tổ hợp cơ điện tử cao cấp, tích hợp liên tục nhiều module chức năng trên một trục hành trình khép kín. Hệ thống giải quyết trọn vẹn 5 công đoạn xử lý chai và chiết dịch trong môi trường kiểm soát hạt bụi và vi sinh, vận hành thông qua điều khiển trung tâm PLC kết hợp mạng truyền thông công nghiệp.

Ứng dụng thực tế

Nhờ quy trình xử lý nhiệt và tiệt trùng sâu, hệ thống đáp ứng hoàn hảo cho các sản phẩm nhạy cảm với vi sinh vật hoặc yêu cầu thời gian bảo quản dài không dùng chất bảo quản:

• Ngành dược phẩm: Chiết rót thuốc siro, thuốc tiêm, dung dịch nhỏ mắt, đông trùng hạ thảo.
• Ngành thực phẩm & Đồ uống: Nước yến sào, sữa tươi, nước trái cây nguyên chất, các loại nước sốt, gia vị cao cấp.
• Hệ thống cũng linh hoạt cấu hình thành Dây chuyền súc rửa, tiệt trùng, chiết rót, đóng nắp tự động (bỏ qua module sấy khô) cho các ứng dụng chiết rót lạnh hoặc sản phẩm không kỵ nước.



2. Đặc điểm nổi bật và Lợi ích của hệ thống

Đặc điểm kỹ thuật nổi bật

• Module hóa cao cấp: Mỗi công đoạn (Rinsing - Drying - Sterilization - Filling - Capping) là một module độc lập nhưng kết nối đồng bộ cơ khí và tín hiệu điện.
• Vật liệu chế tạo thượng hạng: Phần khung vỏ bằng Inox 304, toàn bộ phần tiếp xúc dịch chiết và buồng tiệt trùng làm bằng Inox 316L cao cấp, chịu nhiệt độ cao và kháng hóa chất tẩy rửa tuyệt đối.
• Kiểm soát môi trường khu vực hạn chế (RABS/Isolator): Khu vực tiệt trùng và chiết rót được lồng kính bảo vệ, tích hợp màng lọc HEPA cấp khí áp suất dương để tạo môi trường phòng sạch Class 100 (ISO 5).

Lợi ích vận hành và kinh tế

• Vô trùng tuyệt đối: Triệt tiêu hoàn toàn rủi ro nhiễm chéo từ môi trường hoặc từ tay người vận hành.
• Tối ưu năng suất: Hệ thống vận hành liên tục với tốc độ cao, đồng bộ nhịp nhàng giúp giảm tỷ lệ chai lỗi hoặc vỡ (đối với chai thủy tinh) xuống mức \(\le 0.1\%\).
• Tiết kiệm mặt bằng: Thiết kế dạng thẳng phối hợp mâm quay tối ưu giúp giảm diện tích nhà xưởng so với việc sử dụng các máy đơn lẻ kết nối bằng băng tải dài.



3. Phân loại Dây chuyền xử lý và chiết rót tự động

Hệ thống được thiết kế và chế tạo dựa trên đặc tính của hai loại bao bì phổ biến:

[Phân loại theo đặc tính bao bì]

 ├── Hệ thống cho chai thủy tinh (Glass Bottles): Cần hầm sấy nhiệt độ cao, chống sốc nhiệt

 └── Hệ thống cho chai nhựa (PET/HDPE): Tiệt trùng bằng hóa chất (H2O2/Ozone) + Sấy khô bằng khí nén sạch

• Dây chuyền cho chai thủy tinh (Ampoule/Vial/Glass Bottle): Sử dụng hầm sấy tiệt trùng gia nhiệt hồng ngoại hoặc điện trở (Tunnel Sterilizer) lên đến 250^oC - 300 ^oC để diệt hoàn toàn nội độc tố (Pyrogen).
• Dây chuyền cho chai nhựa: Do chai nhựa không chịu được nhiệt độ cao, hệ thống sử dụng công nghệ tiệt trùng bằng sương hydro peroxide (H2O2) hoặc nước Ozone, sau đó thổi khô bằng luồng khí vô trùng áp lực cao.



4. Cấu tạo chi tiết và Nguyên lý hoạt động chuyên sâu

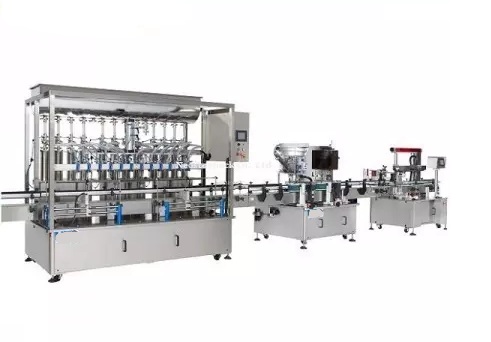

Cấu tạo chi tiết của dây chuyền

Một hệ thống tự động hoàn chỉnh bao gồm 5 phân khu chức năng:

1. Cụm máy súc rửa (Automatic Rinsing): Gồm các ngàm kẹp lật chai quay 180^o và hệ thống kim phun áp lực (phun nước lọc, nước RO hoặc khí nén sạch tùy công nghệ).
2. Hầm sấy khô và tiệt trùng (Drying & Sterilization Tunnel): Hệ thống băng tải lưới chịu nhiệt, các thanh gia nhiệt và quạt tuần hoàn khí nóng đi qua màng lọc HEPA chịu nhiệt.
3. Cụm máy chiết rót chính (Filling Module): Sử dụng công nghệ bơm Piston Servo, bơm nhu động (Peristaltic pump) hoặc lưu lượng kế để định lượng dịch.
4. Cụm cấp và đóng nắp (Capping Module): Gồm phễu rung định hướng nắp, đường dẫn nắp và đầu xoáy nắp (hoặc dập nắp nhôm) kiểm soát lực siết cơ điện tử.
5. Tủ điều khiển trung tâm: Tích hợp PLC (Siemens/Mitsubishi), màn hình HMI, các rơ-le an toàn và biến tần điều tốc đồng bộ.

Nguyên lý hoạt động cơ học

• Giai đoạn 1 (Súc rửa): Chai từ băng tải đi vào mâm chia, ngàm kẹp giữ chặt cổ chai, lật ngược đáy lên trên. Kim phun nâng lên đi sâu vào lòng chai, phun áp lực để đẩy sạch bụi mịn và tạp chất bám trong chai ra ngoài, sau đó lật chai lại trạng thái đứng thẳng.
• Giai đoạn 2 (Sấy khô & Tiệt trùng): Chai di chuyển vào hầm sấy. Tại đây, chai trải qua 3 vùng nhiệt độ: Vùng gia nhiệt trước (Pre-heating) -> Vùng sấy nhiệt độ cao duy trì thời gian chuẩn để tiệt trùng (Sterilizing) -> Vùng làm mát bằng khí vô trùng (Cooling) để hạ nhiệt độ chai xuống mức bằng nhiệt độ phòng trước khi chiết.
• Giai đoạn 3 (Chiết rót & Đóng nắp): Chai vô trùng ngay lập tức chuyển sang mâm chiết rót dưới luồng khí sạch HEPA. Vòi chiết hạ xuống định lượng chính xác lượng dịch. Ngay sau đó, chai chuyển qua trạm thả nắp và đầu đóng nắp tiến hành siết chặt ren nắp hoặc dập niêm phong, hoàn thành chu trình khép kín.

5. Hướng dẫn Lựa chọn và Thông số kỹ thuật cần lưu ý

Để đảm bảo hiệu quả đầu tư, phòng Thu mua và phòng Kỹ thuật cần lưu ý các thông số cốt lõi sau:

Các thông số kỹ thuật tiêu chuẩn

Thông số kỹ thuật	Dải thông số tiêu chuẩn	Ý nghĩa đối với quản lý sản xuất
Năng suất dây chuyền	2.000 - 8.000 chai/giờ (Tùy dung tích)	Xác định sản lượng đầu ra tổng thể của nhà máy
Dải dung tích chai	10ml - 100ml / 100ml - 500ml	Giới hạn kích thước cơ khí của hệ thống
Nhiệt độ hầm sấy	100oC – 320oC (Có điều chỉnh)	Đảm bảo đạt tiêu chuẩn diệt khuẩn, diệt nấm
Độ sạch vùng chiết	Class 100 (ISO 5) hoặc Class 10.000	Tiêu chuẩn phòng sạch đạt chứng nhận GMP
Sai số định lượng	≤ ±0.5\% - 1%	Độ chuẩn xác kiểm soát khối lượng thành phẩm

Kinh nghiệm lựa chọn thiết bị

• Tính đồng bộ về tốc độ: Hệ thống phải có cơ chế điều tốc thông minh (Smart Synchronization). Khi máy đóng nắp gặp sự cố dừng lại, các module phía trước như chiết rót và hầm sấy phải tự động giảm tốc độ hoặc chuyển sang chế độ chờ để tránh ùn ứ, đổ vỡ chai trong hầm nhiệt.
• Khả năng lưu trữ chương trình (Recipe Management): Nên chọn hệ thống cho phép lưu nhiều bộ thông số vận hành (nhiệt độ sấy, thể tích chiết, lực siết nắp) cho từng loại sản phẩm khác nhau trên HMI để kỹ thuật viên chuyển đổi nhanh khi đổi ca sản xuất.



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn công nghiệp

Lưu ý khi vận hành

• Trước khi bắt đầu ca sản xuất, bắt buộc phải bật hầm sấy để chạy chu trình gia nhiệt và chạy không tải tối thiểu 15-20 phút nhằm đạt nhiệt độ tiệt trùng tiêu chuẩn và làm sạch không khí buồng máy.
• Giám sát chặt chẽ áp suất chênh lệch (Differential Pressure) hiển thị trên đồng hồ đo của màng lọc HEPA để đảm bảo màng lọc không bị tắc, giữ vững áp suất dương trong buồng chiết.

Quy trình bảo trì định kỳ

• Hàng ngày: Thực hiện vệ sinh CIP/SIP cho hệ thống đường ống dẫn dịch và đầu vòi chiết. Lau chùi các vụn kính, nước ngưng tụ (nếu có) trong các khoang máy.
• Hàng tuần: Kiểm tra độ căng của băng tải lưới chịu nhiệt trong hầm sấy. Tra mỡ bôi trơn chịu nhiệt cao chuyên dụng vào các ổ bi quay bên trong hầm sấy.
• Hàng sáu tháng: Kiểm tra hiệu năng diệt khuẩn của hầm sấy bằng các hạt chỉ thị sinh học (Biological Indicators). Kiểm tra và thay thế định kỳ các màng lọc khí, gioăng làm kín tại các khớp nối vòi chiết.



7. Các câu hỏi thường gặp (FAQ)

1. Làm thế nào để ngăn ngừa hiện tượng sốc nhiệt gây vỡ chai thủy tinh trong hầm sấy?

• Trả lời: Hầm sấy công nghiệp luôn được chia làm nhiều vùng nhiệt độ tịnh tiến. Chai sẽ được nâng nhiệt từ từ ở vùng gia nhiệt trước, sau đó mới vào vùng nhiệt cao nhất và được làm nguội dần bằng gió mát lưu lượng lớn trước khi ra ngoài, giúp triệt tiêu hoàn toàn ứng suất nhiệt gây vỡ chai.

2. Công nghệ chiết rót nào tối ưu nhất cho các dòng sản phẩm dính hoặc dễ tạo bọt?

• Trả lời: Đối với dịch có bọt, cơ cấu vòi chiết hạ chìm sâu xuống đáy chai và rút lên dần theo mực chất lỏng (Bottom-up filling) kết hợp với công nghệ cắt giọt bằng khí nén là giải pháp tối ưu nhất để triệt tiêu bọt.

3. Tại sao hệ thống báo lỗi áp suất buồng sạch liên tục?

• Trả lời: Lỗi này thường do cửa buồng kính bảo vệ không được đóng khít, gioăng cao su bọc buồng bị hở hoặc màng lọc bụi HEPA đã quá bẩn cần phải thay thế để phục hồi lưu lượng gió.

4. Dây chuyền này có thể kết nối với các hệ thống quản lý nhà máy thông minh không?

• Trả lời: Hoàn toàn được. Các tủ điện hiện đại tích hợp cổng truyền thông Ethernet/Profinet, cho phép xuất dữ liệu vận hành thực tế (nhiệt độ, sản lượng, thời gian dừng máy) lên hệ thống SCADA hoặc phần mềm MES của nhà máy.

5. Vật liệu Inox 316L ở cụm chiết rót có thực sự cần thiết không?

• Trả lời: Rất cần thiết đối với dược phẩm và sản phẩm có tính axit/muối cao (như thực phẩm). Inox 316L chứa Molypden giúp chống ăn mòn lỗ rỗ tốt hơn Inox 304, đảm bảo không làm nhiễm ion kim loại vào sản phẩm, đáp ứng nghiêm ngặt tiêu chuẩn FDA và GMP.



8. Xu hướng phát triển và Công nghệ mới

• Hệ thống cách ly hoàn toàn (Isolator Technology): Đây là đỉnh cao của công nghệ đóng gói vô trùng, máy được cô lập hoàn toàn trong một cabin kín, việc can thiệp của con người chỉ qua các cổng găng tay chuyên dụng, giúp loại bỏ 100% rủi ro nhiễm khuẩn từ người vận hành.
• Hệ thống điều khiển chuyển động trực tiếp (Direct Drive & Linear Motors): Thay thế các cơ cấu cam cơ khí truyền thống bằng động cơ tuyến tính độc lập cho từng đầu kẹp và vòi chiết, giúp tăng độ chính xác và giảm hao mòn cơ khí tối đa.

ABM Việt Nam: Nhà cung cấp dây chuyền xử lý và chiết rót tự động chất lượng cao, bền bỉ

Việc đầu tư một dây chuyền tích hợp đầy đủ các công đoạn từ súc rửa, sấy khô đến đóng nắp đòi hỏi đơn vị chế tạo phải có năng lực chuyên sâu về cả cơ khí chính xác, nhiệt động học và tự động hóa điều khiển. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược hàng đầu của các doanh nghiệp trong việc cung ứng giải pháp đồng bộ này.

Những giá trị cốt lõi từ thiết bị của ABM Việt Nam:

• Thiết bị chất lượng cao, chuẩn quốc tế: ABM Việt Nam cam kết sử dụng toàn bộ cấu kiện động lực, linh kiện điện tử từ các thương hiệu danh tiếng (Siemens, Schneider, Omron, Festo), đảm bảo tính đồng bộ và tuổi thọ thiết bị vượt trội.
• Tự động hóa hoàn toàn & Tốc độ cao: Chu trình xử lý từ chai thô đến thành phẩm được lập trình tối ưu hóa dòng chảy cơ khí, giảm thiểu thời gian chết và đẩy năng suất nhà máy lên mức tối đa.
• Vận hành bền bỉ và ổn định vượt thời gian: Kết cấu bệ máy hạng nặng bằng thép chịu lực cường độ cao gia công trên máy CNC chính xác, bọc Inox dày giúp hệ thống vận hành cực kỳ mượt mà, chống rung lắc ngay cả ở tốc độ cao nhất.
• Dịch vụ kỹ thuật chuyên nghiệp, toàn diện: Đội ngũ kỹ sư cơ điện tử của ABM Việt Nam chịu trách nhiệm trọn gói từ tư vấn thiết kế layout tối ưu mặt bằng, lắp đặt chạy thử, thẩm định hệ thống (IQ/OQ/PQ) cho đến dịch vụ bảo hành bảo trì nhanh chóng, cung cấp linh kiện thay thế chính hãng trọn đời.

Quý doanh nghiệp đang tìm kiếm một giải pháp tối ưu hóa năng suất và chuẩn hóa quy trình vô trùng cho Dây chuyền súc rửa, sấy khô, tiệt trùng, chiết rót, đóng nắp tự động, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá chi tiết.
