Máy chiết rót dạng xoay

Máy chiết rót dạng xoay

Trong các nhà máy sản xuất quy mô công nghiệp lớn, việc tối ưu hóa diện tích nhà xưởng và đẩy công suất đóng gói lên hàng chục ngàn sản phẩm mỗi giờ luôn là bài toán sống còn của doanh nghiệp. Để đáp ứng yêu cầu khắt khe này, công nghệ chiết thẳng (Inline) truyền thống thường bộc lộ hạn chế về tốc độ và diện tích di chuyển. Khi đó, hệ thống máy chiết rót dạng xoay (tiếng Anh kỹ thuật gọi là rotary filling machine) chính là giải pháp công nghệ đỉnh cao giúp hiện thực hóa dây chuyền sản xuất siêu cao tốc.

Bài viết này phân tích chuyên sâu cấu tạo, nguyên lý vận hành dưới góc nhìn kỹ thuật cơ điện, giúp kỹ sư vận hành, bộ phận thu mua và chủ doanh nghiệp lựa chọn được giải pháp tối ưu nhất.



1. Máy chiết rót dạng xoay là gì?

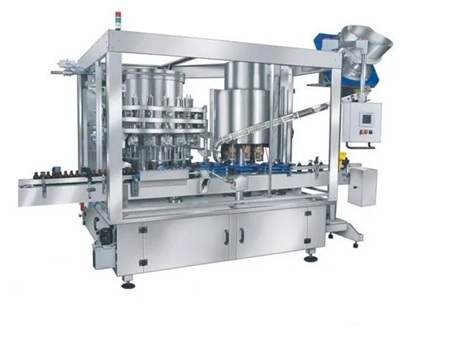

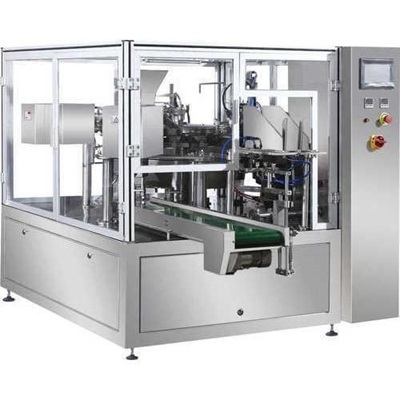

Máy chiết rót dạng xoay là dòng máy đóng gói tự động cao cấp, sử dụng cấu trúc cơ khí hình tròn chuyển động quay quanh trục tâm để vận chuyển, định lượng và nạp nguyên liệu vào bao bì. Thiết bị này còn được biết đến phổ biến với tên gọi khác là máy chiết rót dạng quay.

Khác với hệ thống chiết đường thẳng di chuyển theo từng cụm ngắt quãng, dòng máy này cho phép vỏ chai di chuyển liên tục không dừng theo một quỹ đạo vòng tròn. Quá trình nạp chất lỏng được thực hiện đồng thời trên hàng chục vòi chiết ngay khi chai đang quay, giúp tối ưu hóa thời gian chu kỳ đóng gói đến từng mili-giây.



2. Ứng dụng thực tế trong sản xuất công nghiệp

Nhờ kết cấu vững chắc và khả năng tích hợp đa module tốc độ cao, thiết bị là mắt xích cốt lõi trong các ngành:

• Ngành đồ uống & Nước giải khát: Sử dụng như một hệ thống liên hoàn chiết rót nước tinh khiết, nước khoáng, nước ngọt có gas (đẳng áp), nước trái cây, bia và rượu vang với sản lượng hàng triệu chai mỗi tháng.
• Ngành mỹ phẩm & Hóa mỹ phẩm: Thường sử dụng cấu hình máy chiết rót mâm xoay, bàn xoay cho các sản phẩm hũ kem dưỡng da, chai nước hoa, dầu gội, sữa tắm và các loại tuýp mỹ phẩm.
• Ngành dược phẩm & Y tế: Chiết nạp các loại lọ thuốc nhỏ mắt, siro y tế, hoặc các dòng chai xịt định liều.
• Ngành hóa chất & Dầu nhờn: Đóng gói chai xịt aerosol, nhớt động cơ và chất tẩy rửa gia dụng.



3. Đặc điểm kỹ thuật nổi bật

• Tốc độ sản xuất siêu cao (High-throughput): Thiết kế dạng quay vòng tròn cho phép nhiều vòi cùng phun liệu đồng thời. Công suất máy dễ dàng đạt từ 60 đến hơn 300 sản phẩm/phút tùy theo cấu hình đầu vòi.
• Tiết kiệm diện tích nhà xưởng tối đa: Do các công đoạn được bố trí trên một mâm quay tròn, máy chiếm không gian nhỏ hơn rất nhiều so với một dây chuyền thẳng có cùng công suất sản lượng.
• Tích hợp khối liên hoàn đa năng (Monoblock): Dễ dàng đồng bộ các công đoạn Rửa chai (Rinser) – Chiết rót (Filler) – Đóng nắp (Capper) trên cùng một bệ máy duy nhất, chuyển cấu trúc vận hành thành quy trình khép kín vô trùng tuyệt đối.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Độ chính xác định lượng tuyệt đối: Tích hợp các công nghệ đo lường hiện đại (như cảm biến lưu lượng flowmeter, piston servo hoặc cân khối lượng) giúp kiểm soát sai số ổn định dưới ngưỡng quy định.
• Vận hành mượt mà, bảo vệ bao bì: Hệ thống ngôi sao chia chai (Starwheel) dẫn hướng chai di chuyển liên tục, không xảy ra hiện tượng va đập, rung lắc mạnh gây xước vỏ chai nhựa hoặc nứt vỡ chai thủy tinh.
• Tối ưu hóa chi phí nhân công: Quy trình tự động hóa hoàn toàn giúp giảm phụ thuộc vào lao động thủ công, hạ giá thành sản phẩm và nâng cao năng lực cạnh tranh cho doanh nghiệp.

5. Phân loại máy chiết rót dạng xoay hiện nay

Dựa trên kích thước cơ khí và phương thức cấp bao bì, thiết bị được phân chia cụ thể thành:

Máy chiết rót mâm xoay công nghiệp lớn (Rotary Filling Machine)

• Đặc điểm: Thường có đường kính mâm quay lớn, tích hợp số lượng vòi chiết lớn (từ 12, 18, 24 đến 48 vòi). Vỏ chai được giữ bằng cơ cấu kẹp cổ chai (Neck-handling) di chuyển liên tục, chuyên dụng cho ngành đóng chai nước giải khát.

Máy chiết rót bàn xoay index / quy mô nhỏ (Rotary Table Filling Machine)

• Đặc điểm: Còn được gọi là máy chiết rót mâm quay, bàn quay. Máy sử dụng một đĩa xoay cơ khí di chuyển ngắt quãng (Index table). Chai hoặc hũ mỹ phẩm được đặt vào các ổ gá trên bàn xoay, đĩa quay một góc cố định rồi dừng lại để vòi hạ xuống chiết, sau đó quay tiếp sang trạm cấp nắp và siết nắp. Phù hợp cho ngành mỹ phẩm, dược phẩm và hũ thực phẩm sệt.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết rót dạng quay tự động tiêu chuẩn bao gồm các module kỹ thuật cốt lõi:

• Bồn chứa vòng khuyên áp lực (Rotary Bowl): Bồn chứa nguyên liệu hình vành khăn đặt phía trên mâm quay, quay đồng bộ với hệ thống vòi chiết để phân phối chất lỏng đều xuống các đầu định lượng.
• Cụm vòi chiết dạng quay chuyên dụng: Thiết kế van cơ khí hoặc van khí nén hành trình nhanh, tích hợp cơ chế lặn sâu (Bottom-up) để triệt tiêu bọt khí.

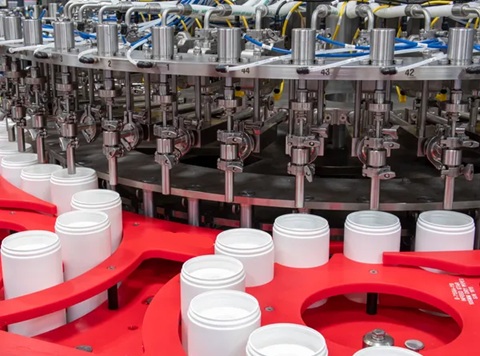

• Hệ thống đĩa sao chia chai (Infeed/Outfeed Starwheel): Các bánh răng ngôi sao cơ khí được cắt CNC chính xác theo biên dạng vỏ chai, làm nhiệm vụ đón chai từ băng tải thẳng đưa vào mâm quay và chuyển chai ra ngoài.
• Cơ cấu nâng hạ bao bì (Lifting Jacks): Hệ thống xylanh khí nén hoặc cam cơ khí đi ngầm dưới mâm quay, có nhiệm vụ nâng chai đi lên để ép sát vào đầu vòi chiết.
• Tủ điện điều khiển trung tâm: Hệ thống chổi quét điện từ liên lạc vòng quay (Slip ring) truyền tín hiệu từ PLC cố định lên mâm quay thời gian thực.



7. Nguyên lý hoạt động và quy trình vận hành

1. Cấp chai và đồng bộ tốc độ: Chai rỗng theo băng tải tiến vào máy, được trục vít chia chai kéo dãn khoảng cách, sau đó đĩa sao đầu vào đón lấy và đặt chính xác chai vào các mâm đỡ trên vòng quay trung tâm.
2. Làm kín và chiết nạp liệu: Cơ cấu cam đẩy mâm đỡ chai nâng lên cao, ép miệng chai chặt vào gioăng cao su của vòi chiết. Van vòi chiết mở ra, hệ thống tiến hành bơm dịch định lượng theo đúng thể tích hoặc khối lượng cài đặt sẵn khi chai đang di chuyển vòng quanh.
3. Ngắt dòng và hạ áp: Đạt đủ định lượng, hệ thống đóng van xả dứt khoát, cơ chế hút ngược kích hoạt chống nhỏ giọt. Cam cơ khí đi xuống điều khiển hạ bệ đỡ chai xuống vị trí thấp.
4. Ra chai và đóng nắp: Đĩa sao đầu ra gạt chai thành phẩm ra khỏi mâm quay, chuyển mượt mà sang băng tải dẫn hướng đến trạm xoáy nắp đóng kín.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để đạt hiệu quả đầu tư tối ưu cho nhà xưởng, bộ phận kỹ thuật và thu mua cần lưu ý:

• Tính đồng nhất của biên dạng chai: Máy dạng xoay sử dụng các đĩa sao được thiết kế riêng theo kích thước chai. Nếu nhà máy chạy quá nhiều loại chai có kiểu dáng và đường kính khác nhau, chi phí thay thế bộ linh kiện chuyển đổi sẽ lớn và tốn thời gian căn chỉnh.
• Đặc tính lý - hóa của chất lỏng: Dung dịch loãng như nước (chiết trọng lực hoặc áp suất âm), có gas (chiết đẳng áp) hay đặc sệt như kem dưỡng (chiết piston servo)? Đặc tính nguyên liệu quyết định công nghệ định lượng tích hợp trên mâm xoay.
• Yêu cầu sản lượng: Làm rõ công suất yêu cầu theo đơn vị chai/giờ để tính toán số lượng đầu vòi chiết tối ưu trên mâm quay.



9. Các thông số kỹ thuật cơ bản cần lưu ý khi mua máy

Khi thẩm định bảng thông số kỹ thuật (Datasheet) từ nhà cung cấp, kỹ sư cơ điện cần đặc biệt lưu ý:

• Số lượng vòi chiết nạp: Cấu hình linh hoạt từ 8, 12, 18, 24 đến 40 vòi tùy công suất.
• Năng suất vận hành: Dao động từ 2.000 đến 15.000 chai/giờ (phụ thuộc vào dải dung tích và tính chất của chất lỏng).
• Sai số định lượng: Tiêu chuẩn nghiêm ngặt đạt ngưỡng cân đối ổn định và không vượt quá tỷ lệ hao hụt cho phép.
• Vật liệu chế tạo khung và vòi: Toàn bộ Inox 304 hoặc Inox 316L cao cấp đạt chuẩn vi sinh dùng trong sản xuất công nghiệp.
• Áp suất khí nén yêu cầu: Thường duy trì ở mức ổn định từ 0.5 đến 0.7 MPa để chạy hệ xylanh nâng hạ cơ khí.

10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống mâm xoay cơ khí vận hành bền bỉ, chạy ổn định liên tục với tuổi thọ thiết bị dài lâu, quy trình bảo dưỡng phải thực hiện nghiêm ngặt:

Vận hành ổn định

• Tuyệt đối không chạy máy khi các cửa kính bảo vệ buồng chiết chưa được đóng kín để đảm bảo an toàn lao động và tính vô trùng.
• Kiểm tra kỹ hệ thống cảm biến nhận diện bao bì thông minh và cảm biến kẹt chai đầu ra để máy tự động dừng khẩn cấp khi xảy ra sự cố nghẽn băng tải.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP tự động hàng ngày: Chạy chu trình sục rửa CIP tuần hoàn khép kín ngay sau khi hết ca làm việc để rửa sạch toàn bộ đường bám dính của nguyên liệu trong bồn vòng khuyên và đầu vòi chiết, tránh hiện tượng đông kết cặn bẩn làm kẹt van.
• Bôi trơn hệ thống cơ khí: Hệ thống ray cam, bánh răng trung tâm và các trục dẫn hướng của xylanh nâng hạ chịu lực liên tục, bắt buộc phải được bơm mỡ bôi trơn định kỳ hàng tuần.
• Kiểm tra chổi quét điện từ (Slip ring): Bộ phận truyền điện lên mâm quay cần được thổi bụi sạch sẽ định kỳ, kiểm tra độ mài mòn của chổi than để thay thế kịp thời, tránh hiện tượng chập chờn tín hiệu điều khiển.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót dạng xoay có thay đổi dung tích chiết dễ dàng không?

Có. Trên các dòng máy hiện đại điều khiển bằng van điện từ điện tử hoặc bơm Servo tích hợp, bạn chỉ cần nhập thông số thể tích mong muốn trực tiếp trên màn hình cảm ứng điều khiển. Toàn bộ các vòi trên mâm quay sẽ tự động đồng bộ thay đổi định lượng trong vài giây.

2. Tại sao chi phí đầu tư máy hệ xoay lại cao hơn máy hệ thẳng (Inline)?

Vì máy hệ xoay đòi hỏi kỹ thuật gia công cơ khí chính xác cực cao đối với mâm quay trung tâm, các ray cam điều hướng phức tạp, hệ thống ngôi sao chia chai được phay chuẩn xác, và bộ truyền tín hiệu điện xoay liên tục. Tuy nhiên, máy mang lại năng suất vượt trội và tiết kiệm diện tích.

3. Máy có chiết được cho hũ thủy tinh dạng vuông hoặc chai dẹt không?

Hoàn toàn được. Bộ đĩa sao chia chai và ổ gá trên mâm quay sẽ được thiết kế may đo biên dạng cơ khí chính xác ôm khít theo đúng hình dáng vuông hoặc dẹt của hũ hay chai, đảm bảo bao bì di chuyển vững vàng không bị lật đổ.

4. Khi một vòi chiết trên mâm quay bị lỗi thì hệ thống có phải dừng hoạt động không?

Trên hệ điều khiển thông minh đời mới, bạn có thể tạm thời tắt lệnh kích hoạt của riêng vòi lỗi đó trực tiếp trên màn hình điều khiển để tiếp tục duy trì sản xuất với các vòi còn lại, sau đó tiến hành sửa chữa vòi lỗi vào giờ nghỉ ca để không làm gián đoạn tiến độ nhà máy.

5. Hệ thống gioăng phớt vòi chiết trên mâm quay bao lâu phải thay thế?

Các gioăng cao su chịu lực làm kín miệng chai chịu lực ép cơ học liên tục hàng chục ngàn lần mỗi ngày, cần được kiểm tra định kỳ hàng tháng và thay mới chủ động sau một thời gian vận hành để tránh hiện tượng xì khí hoặc rò rỉ liệu.



12. Xu hướng phát triển và công nghệ mới

• Hệ thống truyền động trực tiếp không bánh răng (Direct-Drive): Xu hướng mới loại bỏ hệ thống hộp số cơ khí truyền thống, chuyển sang dùng động cơ ly hợp từ quay trực tiếp. Công nghệ này giúp triệt tiêu hoàn toàn hao mòn cơ khí, giảm tiếng ồn và không cần bảo trì dầu mỡ sâu.
• Công nghệ thay đĩa sao nhanh không dùng dụng cụ (Toolless Changeover): Các đĩa sao chia chai được cố định bằng các chốt khóa lẫy thông minh. Công nhân kỹ thuật có thể tháo lắp đổi mẫu mã bộ đĩa sao bằng tay chỉ trong vòng vài phút mà không cần vặn ốc vít, tối ưu hóa thời gian dừng máy của dây chuyền.



13. ABM Việt Nam – Nhà cung cấp giải pháp máy chiết rót dạng xoay chất lượng cao

Đầu tư một dây chuyền đóng gói công nghiệp cao tốc đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực thiết kế cơ khí chính xác đỉnh cao và giàu kinh nghiệm công nghệ. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp trọn gói về hệ thống máy chiết rót dạng xoay chất lượng cao đáp ứng trọn vẹn tiêu chuẩn quốc tế.

Những giá trị vượt trội từ giải pháp công nghệ của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống Monoblock tích hợp súc rửa – chiết rót xoay – đóng nắp liên hoàn thế hệ mới giúp tối ưu hóa sản lượng, đẩy nhanh tiến độ đóng gói liên tục với công suất vượt trội.
• Vận hành bền bỉ & Ổn định vượt trội: Toàn bộ hệ thống mâm cơ khí và cụm van vòi được gia công chính xác tuyệt đối từ vật liệu Inox 316L cao cấp. Linh kiện cơ điện điều khiển nhập khẩu từ các thương hiệu đầu ngành toàn cầu, đảm bảo thiết bị chạy liên tục với tỷ lệ lỗi hỏng thấp nhất.
• Thiết kế may đo chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn khảo sát trực tiếp đặc tính nguyên liệu dịch mẫu và quy cách mẫu chai của khách hàng để đưa ra cấu hình thiết kế hệ thống vòi chiết và bộ đĩa sao phù hợp nhất với dự án của doanh nghiệp.

Hãy chuẩn bị sẵn các thông số về đặc tính sản phẩm cũng như quy cách chai lọ hiện tại của bạn để đội ngũ kỹ sư ABM có thể tư vấn, lên phương án kỹ thuật và thiết lập cấu hình thiết bị tối ưu nhất cho nhà máy.

Để giúp đội ngũ kỹ sư ABM chuẩn bị cấu hình tư vấn chuyên sâu hoặc bổ sung thêm thông tin kỹ thuật đặc thù nào khác vào tài liệu sao chép của bạn, xin vui lòng cho biết:

• Doanh nghiệp của bạn cần chiết dòng nguyên liệu lỏng loãng (như nước ngọt, rượu, nước tinh khiết) hay dạng sệt đặc (như tương ớt, kem mỹ phẩm)?
• Bạn muốn tích hợp dòng máy này dưới dạng máy độc lập hay là khối Monoblock 3 trong 1 bao gồm cả súc rửa và đóng nắp?
