Máy chiết rót túi BIB - Bag in Box

Máy Chiết Rót Túi BIB Tự Động Định Lượng Vô Trùng Cao Cấp

Trong ngành công nghiệp đóng gói thực phẩm lỏng, đồ uống, hóa chất và dược phẩm, bao bì túi trong hộp (Bag in Box - BIB) đang trở thành một giải pháp thay thế hoàn hảo cho các loại bình nhựa 20L hay can thiếc truyền thống. Loại bao bì thông minh này sở hữu ưu điểm vượt trội nhờ kết cấu màng nhựa nhiều lớp kháng khuẩn cao, tích hợp vòi xả một chiều ngăn Oxy lọt ngược vào trong và tiết kiệm 80% không gian lưu kho khi ở trạng thái rỗng. Tuy nhiên, để chiết chất lỏng vào loại túi này mà không làm lây nhiễm vi sinh vật, đồng thời đảm bảo độ chính xác khối lượng cao, việc đầu tư máy chiết rót túi BIB chuyên dụng là điều kiện tiên quyết giúp các nhà máy tự động hóa quy trình sản xuất và nâng dài thời hạn bảo quản thành phẩm.

1. Định nghĩa máy chiết rót túi BIB là gì?

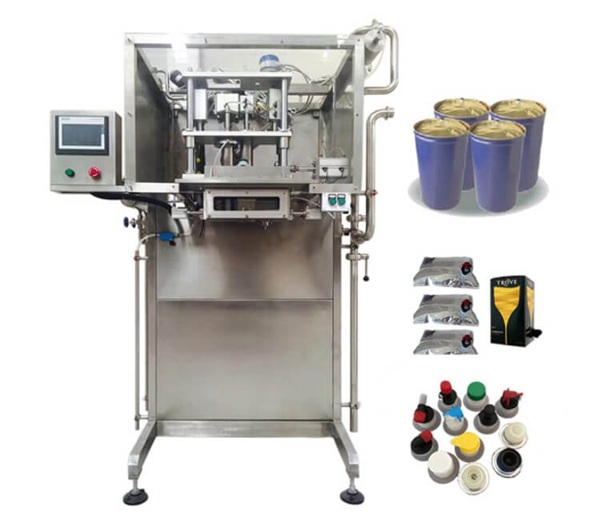

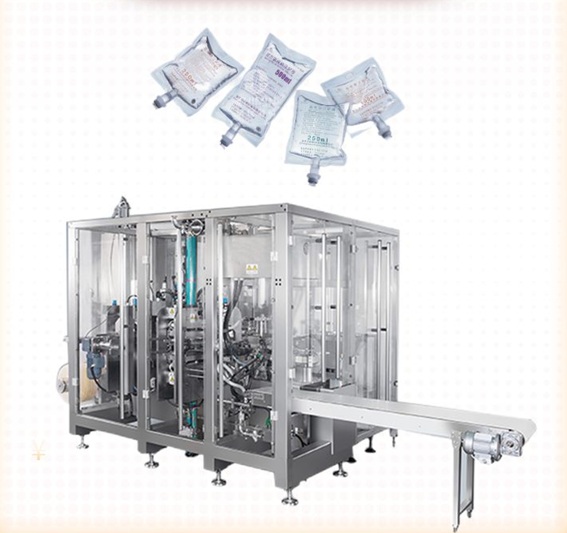

Máy chiết rót túi BIB (tên tiếng Anh: BIB bag filling machine hoặc Bag in Box filling machine) là hệ thống thiết bị cơ điện tử chuyên dụng phức tạp, thực hiện tự động hoàn toàn các công đoạn đóng gói chất lỏng vào túi màng mềm dẻo.

Hệ thống máy chiết rót túi Bag in Box vận hành theo một chu trình khép kín nghiêm ngặt: tự động định vị cổ vòi túi, nhổ nắp vòi, rút chân không làm xẹp túi, chiết định lượng dung dịch lỏng vô trùng, nạp khí Nitơ bảo quản, dập đóng chặt nắp vòi và đẩy túi thành phẩm vào hộp carton định hình bên ngoài.

2. Cấu tạo và các module chức năng cốt lõi

Một hệ thống BIB bag filling machine tiêu chuẩn bao gồm các phân khu chức năng kết nối liên tục:

• Cụm gá kẹp cổ vòi và tay robot thao tác đầu phun (Gripper & Lifting Mechanism): Bộ phận kẹp giữ cố định cổ vòi của túi BIB bằng cơ cấu xi lanh khí nén, di chuyển túi qua các vị trí nhổ nắp và rót dịch một cách chính xác.
• Hệ thống đầu van chiết định lượng lưu lượng kế (Flow Meter Filling Nozzle): Sử dụng đồng hồ đo lưu lượng điện từ hoặc lưu lượng khối lượng (Mass flow meter) siêu nhạy, cho phép nạp dịch lỏng ở tốc độ cao mà không sinh bọt khí, sai số cực nhỏ.
• Buồng phun súc rửa tiệt trùng (Sanitary Chamber): Khu vực van chiết được bao bọc bằng hệ thống kính bọc bảo vệ, liên tục phun sương dung dịch diệt khuẩn hoặc khí hóa hơi H₂O₂ để giữ môi trường chiết rót đạt chuẩn vô trùng tuyệt đối.
• Hệ thống nạp khí trơ Nitơ (N₂) chủ động: Thổi khí Nitơ vào lòng túi trước và sau khi chiết để đẩy hoàn toàn không khí chứa Oxy ra ngoài trước khi đóng nắp vòi.
• Tủ điều khiển lập trình trung tâm PLC & HMI: Màn hình cảm ứng sắc nét hiển thị trực quan thông số thể tích chiết, thời gian hút chân không và theo dõi lỗi hệ thống theo thời gian thực.

3. Quy trình vận hành khép kín vô trùng của máy Bag in Box

Sự cao cấp của máy chiết rót túi Bag in Box nằm ở chu trình đóng gói ranh giới khép kín, triệt tiêu mọi sự tiếp xúc của con người:

1. Nhân viên hoặc cánh tay robot đưa cổ vòi túi BIB vào khe gá kẹp của máy. Cảm biến sensor xác nhận bao bì đã sẵn sàng.

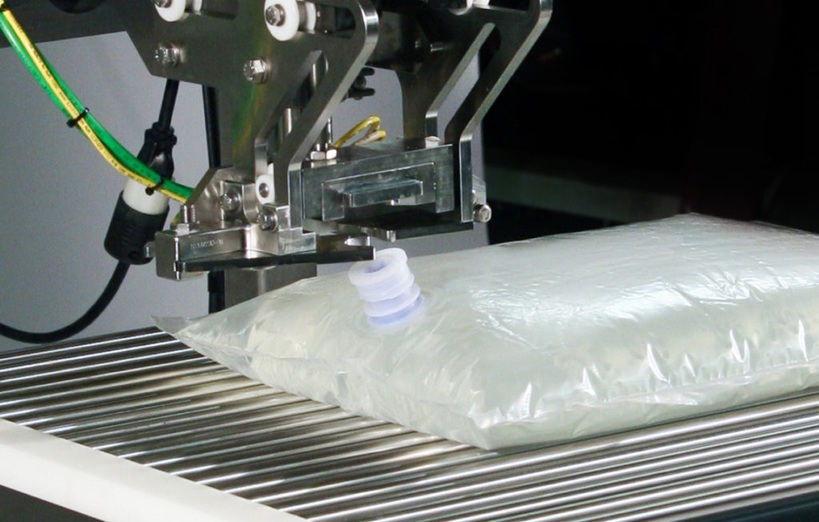

2. Tay robot cơ khí hạ xuống kẹp chặt nắp vòi, thực hiện lệnh nhổ nắp (Decapping) một cách dứt khoát. Ngay lập tức, đầu hút chân không kích hoạt hút kiệt không khí bên trong túi để màng nhựa ép sát lại.
3. Đầu van chiết tịnh tiến lao vào khớp với cổ vòi. Dịch lỏng (như rượu vang, nước ép hoặc dầu ăn) được bơm nạp theo đúng thể tích cài đặt thông qua lưu lượng kế kỹ thuật số.
4. Khi kết thúc dòng chảy, vòi phun khí Nitơ thổi một luồng khí trơ để dọn sạch giọt thừa ở miệng vòi và đuổi Oxy. Tay robot quay trở lại kẹp nắp vòi ấn chặt dập xuống (Capping), khóa kín túi tuyệt đối trước khi mở kẹp nhả túi rơi xuống băng tải xích.

4. Đặc điểm kỹ thuật vượt trội của máy chiết rót túi BIB ABM Việt Nam

• Thiết kế đạt tiêu chuẩn vi sinh ngành dược (Sanitary Design): Toàn bộ hệ thống bồn chứa tổng, đường ống dẫn dịch và đầu van cắt dòng đều chế tạo từ Inox 316L tinh chế sâu, bề mặt đánh bóng gương không góc chết, ngăn ngừa tuyệt đối sự tích tụ của cặn vi khuẩn.
• Tương thích đa dạng các dòng đầu vòi: Máy có khả năng xử lý mượt mà nhiều kiểu dáng vòi vặn đặc thù của ngành túi mềm như vòi bấm Vitop, vòi ren xoáy nhựa, vòi nút bật của túi hóa chất.
• Tích hợp chu trình súc rửa tại chỗ CIP tự động: Hệ thống có sẵn các van kết nối với trạm CIP nhà máy để tự động tuần hoàn nước nóng, dung dịch kiềm tiệt trùng lòng ống dẫn nhanh chóng khi chuyển đổi mẻ sản xuất.

5. Ứng dụng thực tế trong sản xuất công nghiệp

BIB bag filling machine là mắt xích công nghệ chiến lược tại các nhà máy:

• Ngành sản xuất đồ uống và nước giải khát: Đóng gói túi BIB cho rượu vang (Wine Bag in Box), nước ép trái cây cô đặc, si-rô pha chế trà sữa (Syrup), nước tinh khiết đóng bình túi mềm.
• Ngành chế biến sữa và trứng lỏng: Đóng gói sữa tươi tiệt trùng, kem tươi (Ice cream mix), trứng gà lỏng tiệt trùng phục vụ cho các chuỗi nhà hàng, khách sạn Fastfood.
• Ngành chế biến dầu ăn và gia vị: Đóng gói các túi dầu ăn can lớn 10L, 20L, nước tương, nước mắm, nước đường pha chế công nghiệp.
• Ngành hóa mỹ phẩm và hóa chất: Đóng gói các túi xà phòng lỏng, nước giặt, dung dịch cồn y tế, nước làm mát ô tô chất lượng cao.

6. Lợi ích chiến lược khi đầu tư máy chiết rót túi Bag in Box

• Nâng tuổi thọ sản phẩm tự nhiên lên gấp nhiều lần: Quy trình hút chân không kết hợp nạp Nitơ loại bỏ hoàn toàn Oxy tự do, giúp nước ép trái cây hay rượu vang giữ nguyên hương vị tươi ngon từ 6 đến 12 tháng mà không cần dùng chất bảo quản.
• Năng suất bứt phá tốc độ cao: Thay thế hoàn toàn các công đoạn cân đong thủ công nặng nhọc, máy đạt công suất vận hành ấn tượng từ 180 đến hơn 500 túi/giờ tùy thuộc vào dung tích túi cấu hình (xử lý dải túi từ 1 Lít, 3 Lít, 5 Lít cho đến can túi lớn 20 Lít, 25 Lít).
• Triệt tiêu hoàn toàn sai số khối lượng: Kiểm soát sai số thể tích chiết rót cực nhỏ (duy trì ở mức ≤ ±0.2% - ±0.5%), giúp doanh nghiệp kiểm soát nghiêm ngặt bài toán hao hụt nguyên liệu thô.
• Tiết kiệm tổng chi phí logistics: Bao bì túi mềm BIB sau khi chiết được xếp vuông vắn trong hộp carton, giúp tối ưu hóa 100% diện tích xếp hàng trên xe tải và pallet, giảm phí vận chuyển so với bình nhựa tròn cồng kềnh.

7. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi tiến hành thẩm định thiết bị cho bộ phận Kỹ thuật và Thu mua, cần đặc biệt lưu tâm đến các chỉ số:

1. Dải dung tích túi đáp ứng (Bag Size Range): Khả năng kẹp dập linh hoạt từ các dòng túi nhỏ (1L - 5L) cho đến các can túi lớn (10L - 25L) trên cùng một thân máy.
2. Độ chính xác định lượng: Chỉ số sai số đo đạc kỹ thuật của hệ thống đồng hồ lưu lượng kế (Flow meter).
3. Lượng tiêu thụ khí Nitơ và khí nén: Áp suất khí nén cấp vào bắt buộc phải duy trì ổn định từ 0.6 - 0.8 MPa để tay robot kẹp nhổ nắp hoạt động dứt khoát.
4. Tốc độ chu kỳ máy chạy thực tế: Tính bằng số túi thành phẩm đóng nắp hoàn thiện trên một giờ (BPH - Bags Per Hour).

8. Hướng dẫn cách lựa chọn máy chiết rót túi BIB phù hợp

• Căn cứ vào yêu cầu vô trùng của dịch lỏng: Nếu sản phẩm của doanh nghiệp là sữa tươi, trứng lỏng hoặc nước trái cây nguyên chất (dễ bị ôi thiu nhiễm khuẩn), bắt buộc phải lựa chọn dòng máy chiết rót túi BIB cấu hình vô trùng sâu (Aseptic Bag in Box Filler) có buồng phun cồn/H₂O₂ và màng lọc khí sạch HEPA tạo áp suất dương. Nếu chiết dầu ăn hoặc hóa chất tẩy rửa, chỉ cần chọn dòng máy tiêu chuẩn (Clean type) để tối ưu chi phí.

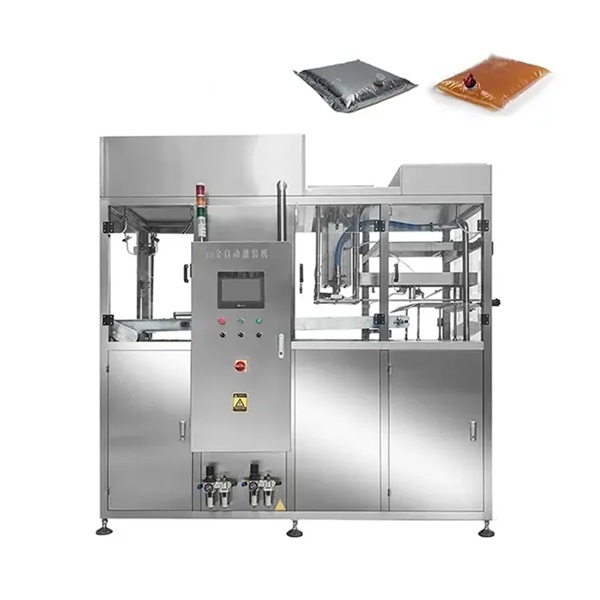

• Lựa chọn cấu hình trạm đầu chiết: Máy thiết kế dạng 1 vòi chiết (Single-head) phù hợp cho doanh nghiệp quy mô vừa và nhỏ; máy thiết kế dạng 2 vòi chiết (Double-head) chạy so le luân phiên phù hợp cho các dây chuyền siêu tốc nhà máy lớn công suất cao.
• Tính linh hoạt khi thay đổi cỡ túi: Nên chọn hệ thống có bàn đỡ túi tích hợp trục vít nâng hạ tự động, giúp công nhân điều chỉnh khoảng cách cao trình máy phù hợp với độ dày của túi 3L hay túi 20L một cách dễ dàng qua phần mềm.

9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Chạy chu trình CIP súc rửa đường ống hàng ngày: Dịch đường của nước trái cây hoặc cồn của rượu vang nếu đọng lại trong van chiết lâu ngày khi dừng máy sẽ lên men, sinh nấm mốc và làm bó kẹt phớt chặn van. Việc súc rửa CIP bằng nước nóng và hóa chất trung tính ngay sau ca chạy là bắt buộc.
• Kiểm tra độ mài mòn của răng kẹp nhổ nắp: Hàm kẹp cơ khí bằng kim loại tiếp xúc liên tục với nắp nhựa vòi túi ở tần suất cao. Cần kiểm tra định kỳ lực kẹp xi lanh để tránh hiện tượng trượt răng làm rơi nắp vòi hoặc mẻ nhựa nắp cổ vòi.
• Kiểm soát độ ẩm của nguồn khí nén: Hơi ẩm trong khí nén cao sẽ làm hỏng các van điện từ điều khiển xi lanh hành trình đầu máy. Kỹ thuật viên cần thường xuyên xả nước ở bộ lọc khí trung tâm hàng ngày để bảo vệ hệ thống cơ điện tử.

10. Xu hướng phát triển và công nghệ mới

• Van chiết rót điện tử cảm biến lưu lượng khối lượng (Mass Flow Meter): Đo trực tiếp khối lượng tịnh (Mass) của dịch lỏng chạy qua thay vì đo thể tích, giúp triệt tiêu hoàn toàn sai số do bọt khí sinh ra hoặc sự thay đổi nhiệt độ của chất lỏng, đạt độ chính xác tuyệt đối.
• Hệ thống tự động cấp túi liên tục từ cuộn (Web-fed Bag Filling): Túi BIB làm sẵn được nối liền nhau thành cuộn dài (Web-fed). Máy tự động kéo túi vào, cắt rời, chiết rót đóng nắp và đẩy ra hộp, loại bỏ hoàn toàn thao tác đưa túi bằng tay của công nhân.
• Ứng dụng Robot gắp xếp hộp hạ nguồn tự động: Tích hợp module robot tự động mở hộp carton phẳng, đẩy túi mềm BIB đã chiết xong vào lòng hộp, dán băng keo niêm phong thùng khép kín quy trình tự động hóa nhà máy.

11. Các câu hỏi thường gặp (FAQ) về máy chiết rót túi BIB

Câu 1: Máy chiết rót chai nhựa PET thông thường có thể cải tiến để chiết túi BIB được không?

Trả lời: Hoàn toàn không thể. Máy chiết chai hoạt động theo mâm xoay và van rót hở dựa trên độ cứng của vỏ chai. Trong khi túi BIB là màng mềm không có phom dáng cố định, quy trình rót bắt buộc phải có cơ cấu kẹp cổ vòi, xi lanh nhổ/đóng nắp cơ khí và đầu hút chân không xẹp túi chuyên dụng của công nghệ Bag in Box filling machine.

Câu 2: Tại sao túi BIB sau khi chiết xong bị căng phồng to và đường dập nắp vòi bị rò rỉ dịch?

Trả lời: Hiện tượng này do hai nguyên nhân: một là áp suất khí nén điều khiển xi lanh dập nắp bị tụt làm nắp nhựa chưa vào hết khấc ren khóa của cổ vòi; hai là quy trình hút chân không ban đầu chưa sạch, khí Nitơ nạp bù quá áp. Bạn cần tăng áp suất khí nén đầu vào đạt chuẩn 0.6 MPa hoặc giảm thời gian nạp khí Nitơ trên màn hình HMI.

Câu 3: Một máy chiết túi BIB của ABM Việt Nam có thể dùng chung cho cả túi 3 Lít và túi 20 Lít được không?

Trả lời: Hoàn toàn được. Cổ vòi và nắp của các loại túi BIB từ 1L đến 25L trên thị trường đều được sản xuất theo một kích thước tiêu chuẩn chung. Do đó, răng kẹp của máy giữ nguyên không cần thay đổi. Bạn chỉ cần điều chỉnh hạ thấp bàn đỡ túi xuống bằng trục vít nâng hạ tự động và thay đổi thông số dung tích cân mục tiêu trên màn hình cảm ứng HMI.

Câu 4: Có cần bôi trơn hệ thống kẹp tay robot nhổ nắp bằng mỡ bò thông thường không?

Trả lời: Tuyệt đối không. Vì khu vực van chiết kề cận với vòi rót thực phẩm lỏng, việc dùng mỡ bò thông thường sẽ gây nguy cơ nhiễm độc bẩn công nghiệp. Hệ thống cơ khí cao cấp của ABM Việt Nam sử dụng các vòng bi tự bôi trơn dạng khô (Oil-free) hoặc bắt buộc phải sử dụng mỡ bôi trơn đạt tiêu chuẩn an toàn thực phẩm cao cấp (Food-grade lubricants Grade H1) theo chuẩn NSF.

Câu 5: Làm thế nào để biết hệ thống đã súc rửa CIP sạch sẽ hoàn toàn?

Trả lời: Máy chiết của ABM Việt Nam tích hợp cổng xả mẫu thử (Sampling valve) trên đường ống dẫn dịch. Sau khi kết thúc chu trình CIP, kỹ thuật viên phòng Lab có thể lấy mẫu nước xả cuối tại đây để đo độ dẫn điện (Conductivity) hoặc test chỉ số pH để kiểm tra nồng độ hóa chất làm sạch đã được rửa trôi sạch sẽ hoàn toàn hay chưa trước khi bước vào ca sản xuất mới.

12. Công ty TNHH Công Nghệ ABM Việt Nam - Nhà cung cấp dây chuyền chiết rót tự động chất lượng cao hàng đầu

Để xây dựng một dây chuyền đóng gói chất lỏng vô trùng đạt tiêu chuẩn chất lượng cao, vận hành ổn định và bảo toàn hương vị tự nhiên của sản phẩm trong túi màng mềm, việc tìm kiếm một nhà thầu thiết bị có năng lực chuyên môn sâu là yếu tố quyết định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp giải pháp tổng thể cho ngành đóng gói công nghiệp tại Việt Nam.

Chúng tôi cung cấp các hệ thống máy chiết rót túi BIB thuộc phân khúc chất lượng cao, đáp ứng hoàn hảo yêu cầu vận hành liên tục, vận hành tự động hoàn toàn và đạt tốc độ cao của các doanh nghiệp quy mô lớn. Với các linh kiện đầu não, hệ thống đồng hồ đo lưu lượng kế kỹ thuật số và thiết bị khí nén được nhập khẩu từ các thương hiệu công nghệ lớn trên thế giới (Siemens, Schneider, SMC, Krohne...), thiết bị của ABM Việt Nam luôn khẳng định độ bền vượt trội và tính ổn định cơ điện tử tối đa, mang lại những can túi thành phẩm hoàn mỹ nhất. Đến với chúng tôi, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa diện tích mặt bằng nhà xưởng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ bài bản và chế độ bảo hành hậu mãi chuyên nghiệp lâu dài với giá thành tốt nhất, cạnh tranh nhất.
