Máy dò kim loại - Metal Detector

Trong bối cảnh các tiêu chuẩn an toàn thực phẩm, dược phẩm và hàng tiêu dùng ngày càng thắt chặt, việc kiểm soát tạp chất vật lý – đặc biệt là kim loại – bên trong thành phẩm là yêu cầu bắt buộc đối với mọi nhà máy. Chỉ một mảnh kim loại nhỏ lọt vào sản phẩm có thể dẫn đến việc thu hồi toàn bộ lô hàng, đối mặt với các án phạt pháp lý nặng nề và hủy hoại uy tín thương hiệu tích lũy nhiều năm. Hệ thống máy dò kim loại tự động chính là chốt chặn công nghệ quan trọng, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC), bảo vệ máy móc sản xuất và an toàn cho người tiêu dùng.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị dò tìm tạp chất, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.

1. Định nghĩa Máy dò kim loại là gì?

Máy dò kim loại (tiếng Anh: Metal detector) là thiết bị kiểm tra chất lượng tự động hóa, ứng dụng nguyên lý cảm ứng điện từ trường để phát hiện, phân loại và loại bỏ các tạp chất kim loại nhiễm từ (Ferrous - Sắt), không nhiễm từ (Non-Ferrous - Đồng, nhôm, chì) và thép không gỉ (Stainless Steel - Inox 304, 316) có lẫn bên trong sản phẩm. Thiết bị vận hành liên tục trực tiếp trên dây chuyền sản xuất và bốc xếp mà không làm ảnh hưởng đến cấu trúc hay trạng thái vật lý của thành phẩm.

2. Cấu tạo chi tiết của Máy dò kim loại công nghiệp

Một hệ thống kiểm tra tạp chất kim loại tiêu chuẩn được module hóa thành các phân hệ chính sau:

• Đầu dò cảm ứng (Search Head): Gồm một vỏ bọc kim loại kiên cố tích hợp hệ thống 3 cuộn dây quấn song song (1 cuộn phát dòng điện xoay chiều ở giữa và 2 cuộn thu tín hiệu đối xứng ở hai bên) tạo thành đường hầm cảm ứng khép kín.
• Bộ phận điều khiển trung tâm (Control Unit): Chứa bộ vi xử lý tín hiệu số tốc độ cao (DSP) để phân tích sự thay đổi xung điện áp, tính toán góc pha và triệt tiêu "hiệu ứng sản phẩm" (Product Effect).
• Băng tải hoặc Hệ thống dẫn hướng vật liệu: Được thiết kế bằng vật liệu phi kim loại (như đai nhựa PU/PVC, xích nhựa Modular), đảm bảo không sinh dòng điện tĩnh gây nhiễu cho đầu dò.
• Cơ cấu loại bỏ tự động (Rejector): Cánh tay gạt cơ học (Flipper), thanh đẩy khí nén (Pusher), luồng thổi khí áp lực lớn (Air Jet), hoặc băng tải rút/lật tùy thuộc vào đặc tính hình học và khối lượng của thành phẩm.

3. Nguyên lý hoạt động và Thuật toán cân bằng điện từ trường

Quy trình vận hành và xử lý tín hiệu của hệ thống tuân theo chu trình khép kín nghiêm ngặt sau:

[Cuộn phát tạo từ trường] ──> [Sản phẩm nhiễm kim loại đi qua] ──> [Từ trường biến dạng]

                                                                        │

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <─────────── [Xử lý xung điện áp]

1. Thiết lập vùng điện từ trường: Cuộn dây phát tạo ra một vùng điện từ trường tần số cao ổn định bên trong đường hầm đầu dò. Khi không có dị vật kim loại đi qua, hai cuộn dây thu nhận được tín hiệu điện áp đối xứng đối lập và tự triệt tiêu nhau, đưa hệ thống về trạng thái cân bằng hoàn hảo (Zero volt).
2. Nhận diện sự biến dạng từ trường: Khi sản phẩm có lẫn mảnh kim loại dịch chuyển qua đường hầm, từ trường bị biến dạng ngắt quãng do hiện tượng dòng điện xoáy (Eddy current) hoặc từ tính của tạp chất. Sự mất cân bằng cơ học này tạo ra dòng điện vi-volt truyền về bộ xử lý trung tâm.
3. Xử lý số hóa và Ra lệnh gạt: Máy tính công nghiệp phân tích xung tần số, đối chiếu góc pha với dải dung sai cài đặt để phân biệt giữa từ tính của kim loại và độ ẩm/muối tự nhiên của sản phẩm. Nếu xác định là tạp chất, máy xuất lệnh điều khiển van điện từ kích hoạt cơ cấu gạt đẩy sản phẩm lỗi ra khỏi dòng chảy chính xác từng mili-giây mà không làm giảm vận tốc toàn dây chuyền.

4. Phân loại cấu trúc Hệ thống máy dò kim loại

Tùy thuộc vào trạng thái vật lý của nguyên liệu và phương thức luân chuyển trên Layout nhà xưởng, hệ thống được cấu hình theo các định dạng cơ bản:

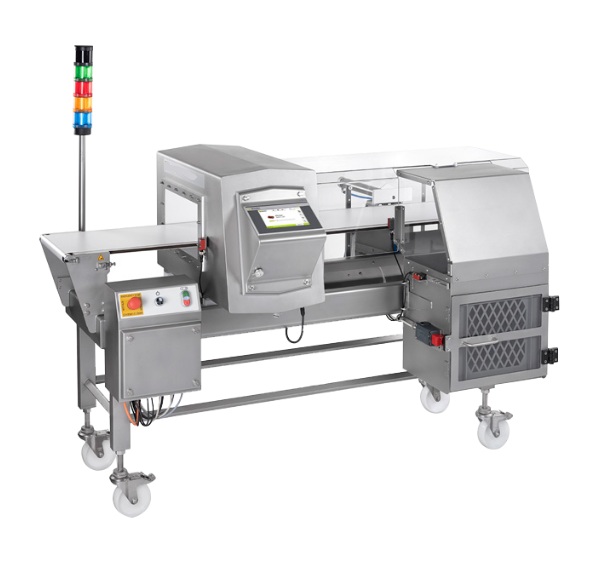

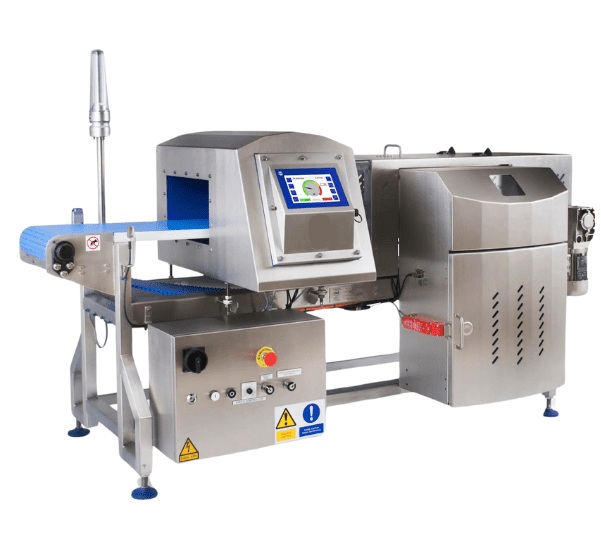

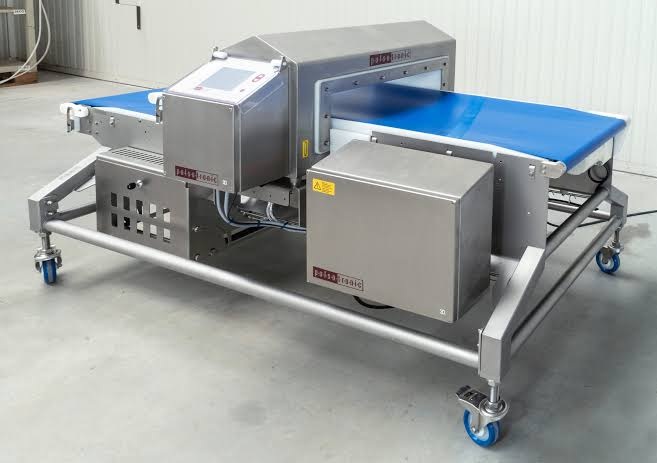

1. Máy dò kim loại dạng băng tải: Dòng máy phổ biến nhất, chuyên dùng kiểm tra các sản phẩm đã đóng gói thành phẩm dạng hộp cứng, túi màng dẻo, khay nhựa di chuyển tuyến tính qua đường hầm dò trước khi đóng thùng carton.
2. Máy dò kim loại dạng đường ống: Thiết bị chuyên dụng kết hợp cụm van ba ngả vô trùng, phục vụ tối ưu làm máy dò kim loại cho chất lỏng, dịch đặc, sệt, sốt, nước trong các đường ống chiết rót bốc xếp áp lực cao.
3. Máy dò kim loại dạng rơi: Kết cấu lắp đặt thẳng đứng nhỏ gọn, chuyên dùng làm máy dò kim loại cho bột, hạt, viên, cốm khi nguyên liệu thô rơi tự do từ bồn cân định lượng xuống máy đóng gói bao bì phía dưới.

5. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Công nghệ Auto-Learn tự học thông minh: Tự động phân tích đặc tính lý hóa của sản phẩm mẫu để thiết lập cấu hình dải tần số tối ưu nhất trong vòng 3 chu kỳ chạy thử.
• Kết cấu đổ khối chống nhiễu (Epoxy filled): Vỏ đầu dò được đổ đầy hợp chất epoxy đặc nguyên khối, triệt tiêu mọi tác động nhiễu từ do rung lắc của motor băng tải hay máy dập xung quanh.
• Lưu trữ dữ liệu số hóa vượt trội: Tự động ghi lại lịch sử kiểm định, số lần gạt lỗi và lịch trình hiệu chuẩn đạt tiêu chuẩn quốc tế nghiêm ngặt như HACCP, ISO 22000, BRC và IFS.

Lợi ích kinh tế trực tiếp

• Ngăn chặn rủi ro hư hỏng máy móc: Loại bỏ mảnh kim loại thô trong nguyên liệu đầu vào trước khi đi vào máy nghiền, máy đùn, bảo vệ dao cắt và khuôn đúc trị giá hàng trăm triệu đồng.
• Tối ưu hóa chi phí nhân công: Thay thế hoàn toàn bước bốc xếp và lấy mẫu kiểm tra phá hủy thủ công, nâng cao năng suất đóng gói dòng chảy vật tư liên tục.
• Bảo vệ thương hiệu tuyệt đối: Ngăn chặn tận gốc rủi ro sản phẩm nhiễm tạp chất lọt ra thị trường, triệt tiêu các vụ kiện tụng hoặc thu hồi sản phẩm đắt đỏ.

6. Ứng dụng thực tế theo đặc thù từng ngành công nghiệp

Thiết bị được tối ưu hóa phần mềm thuật toán và kết cấu vật liệu theo từng tiêu chuẩn kiểm định riêng biệt:

• Máy dò kim loại cho ngành thực phẩm, đồ uống, thủy hải sản: Đòi hỏi công nghệ đa tần số (Multi-frequency) tiên tiến để vượt qua "hiệu ứng sản phẩm" cực lớn do độ ẩm, muối và nhiệt độ lạnh của tôm, cá phi-lê hay nước giải khát gây ra.
• Máy dò kim loại cho ngành dược phẩm, thuốc, mỹ phẩm, thực phẩm chức năng: Đòi hỏi độ nhạy siêu cao ở kích thước tạp chất mức decimilimét, kết cấu bằng Inox 316L đánh bóng vi sinh đạt chuẩn GMP/FDA khắt khe.
• Máy dò kim loại cho ngành may mặc, dệt may, vải, thời trang: Chuyên dùng phát hiện đầu kim gãy khuyết tật, đinh ghim lẫn trong quần áo, giày dép nhằm bảo vệ an toàn tuyệt đối cho người mặc.
• Máy dò kim loại trong nông sản, gỗ, hóa chất, nhựa, khoáng sản: Kết cấu khung sườn siêu tải trọng, dải hầm dò lớn để quét qua các bao tải nguyên liệu thô khối lượng lớn hoặc súc gỗ tự nhiên.
• Giải pháp ứng dụng đặc thù: Máy dò kim loại cho túi nhôm, bao bì màng nhôm, metalized, alu sử dụng dải từ trường nam châm vĩnh cửu cường độ cao hoặc sóng điện từ tần số thấp chuyên biệt, cho phép đi xuyên qua lớp màng nhôm bọc bên ngoài để tìm chính xác tạp chất sắt/inox nhỏ bên trong mà không bị báo lỗi giả do màng kim loại bọc ngoài.

7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

8. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Xác định vị trí kiểm tra trên Layout: Bạn cần dò kim loại ở dạng nguyên liệu thô đầu vào (chọn dạng rơi/đường ống) để bảo vệ máy móc, hay dò ở công đoạn đóng gói cuối dòng (chọn dạng băng tải) để kiểm soát chất lượng xuất xưởng?
• Bước 2: Phân tích chất liệu bao bì bọc ngoài: Nếu sản phẩm đóng gói trong túi nilon, hộp giấy cứng thông thường thì chọn dòng máy dò tiêu chuẩn; nếu sản phẩm nằm trong túi màng nhôm dày, bắt buộc phải chọn dòng máy dò nam châm vĩnh cửu chuyên dụng hoặc chuyển hướng sang công nghệ kiểm tra bằng tia X (X-ray).
• Bước 3: Chọn cơ cấu gạt cách ly an toàn: Đối với chai lọ đứng, nên chọn cơ cấu đẩy phân làn (Pusher) để không làm đổ chai; đối với túi bánh kẹo nhẹ, chọn luồng thổi khí (Air Jet) để tốc độ đáp ứng nhanh nhất; đối với bao tải nặng, chọn cánh tay gạt lực lớn (Flipper) hoặc băng tải lật.

4. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

Để duy trì độ nhạy cảm ứng điện từ và tuổi thọ thiết bị lâu dài:

• Vệ sinh hầm dò đầu ca: Lau sạch bụi bẩn, vệt nước đọng bên trong lòng hầm dò. Không để các vật dụng kim loại (dao, kéo, chìa khóa) nằm trong vùng không gian nhạy cảm (Metal-free zone) xung quanh đầu dò.
• Kiểm tra độ nhạy bằng thẻ chuẩn (Puck Test): Định kỳ mỗi 2 - 4 tiếng vận hành, công nhân cần đặt các thẻ nhựa chứa viên kim loại chuẩn (Fe, Non-Fe, Sus) chạy kèm sản phẩm để xác nhận máy vẫn bắt lỗi chính xác và cơ cấu chấp hành gạt tốt.
• Bảo trì hệ thống truyền động: Kiểm tra độ căng của đai băng tải phẳng, vệ sinh bánh xe chủ động nhằm triệt tiêu các lực ma sát bất thường sinh ra dòng điện tĩnh gây nhiễu điện từ trường của đầu hầm.

10. Xu hướng phát triển và Công nghệ mới

• Công nghệ quét đa tần số đồng thời (Simultaneous Multi-Frequency): Cho phép máy phát ra nhiều tần số sóng điện từ khác nhau cùng một lúc. Công nghệ này giúp triệt tiêu hoàn toàn nhiễu từ "hiệu ứng sản phẩm" của thực phẩm ướt, nâng độ nhạy phát hiện Inox lên gấp đôi so với dòng máy đơn tần số truyền thống.
• Kết nối dữ liệu thời gian thực qua IoT: Hệ thống tự động xuất dữ liệu, hình ảnh cảnh báo và lịch sử vận hành lên máy chủ trung tâm thông qua các cổng giao tiếp mạng (Profinet, Ethernet/IP), hỗ trợ đắc lực cho việc số hóa nhà máy theo tiêu chuẩn Smart Factory.

11. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy dò kim loại uy tín hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn tạp chất vật lý nguy hại để đáp ứng các tiêu chuẩn xuất khẩu khắt khe, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi chuyên sâu cung cấp, tích hợp và chuyển giao các dòng hệ thống kiểm tra tạp chất thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Đầu dò cảm ứng từ trường siêu nhạy, bo mạch vi xử lý DSP thông minh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Anh Quốc.
• Tự động hóa hoàn toàn & Tốc độ cao: Phần mềm thuật toán tối ưu hóa mã nguồn, tự động xử lý và triệt tiêu hiệu ứng sản phẩm ở vận tốc lớn, vận hành mượt mà không gây nghẽn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí vững chắc bằng Inox SUS304 dày dặn gia công CNC chính xác, công nghệ chống nhiễu điện từ trường tiên tiến, đảm bảo hệ thống hoạt động liên tục 3 ca với tỷ lệ lỗi dừng máy (Down-time) bằng không.

12. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao thực phẩm chứa nhiều muối hoặc độ ẩm cao (như thủy hải sản tươi sống) lại khó dò tìm kim loại hơn hàng khô?

Trả lời: Độ ẩm và nồng độ muối cao trong sản phẩm tươi sống có tính dẫn điện tự nhiên lớn, khi đi qua hầm dò sẽ tạo ra một tín hiệu điện từ ngược dòng khá mạnh gọi là "hiệu ứng sản phẩm" (Product Effect). Tín hiệu này có thể làm lu mờ tín hiệu của mảnh kim loại nhỏ, gây báo lỗi giả. Hệ thống của ABM Việt Nam ứng dụng công nghệ đa tần số đồng thời giúp bóc tách và triệt tiêu hoàn toàn hiệu ứng này, giữ độ nhạy dò tìm Inox ở mức cao nhất.

Câu 2: Tại sao kim loại thép không gỉ (Inox 304, 316) lại khó phát hiện hơn kim loại sắt (Ferrous)?

Trả lời: Sắt (Ferrous) là kim loại có từ tính mạnh, làm biến dạng từ trường rất lớn nên cực kỳ dễ phát hiện. Trong khi đó, thép không gỉ (Inox) thuộc nhóm kim loại phi từ tính và có độ dẫn điện kém, do đó tín hiệu phản hồi về đầu dò rất yếu. Đó là lý do trong bảng thông số kỹ thuật, kích thước viên test chuẩn của Sus316 luôn lớn hơn viên test của Fe.

Câu 3: Khái niệm "Vùng không gian không kim loại" (Metal-free zone) xung quanh máy dò được hiểu như thế nào?

Trả lời: Đây là vùng không gian hình khối xung quanh đầu dò (cả phía trước, phía sau, phía trên và phía dưới) bắt buộc không được có bất kỳ kết cấu kim loại cố định hoặc di động nào (như khung dầm thép, đường ống nước, mái tôn). Nếu vi phạm, từ trường từ đầu phát sẽ quét trúng các vật thể này và gây nhiễu loạn hệ thống liên tục. Tùy thuộc vào chiều cao hầm dò, các kỹ sư ABM Việt Nam sẽ tính toán chính xác khoảng cách an toàn này khi lắp đặt Layout.

Câu 4: Có thể dùng chung một máy dò kim loại băng tải cho cả túi màng nilon thông thường và túi màng nhôm dày được không?

Trả lời: Hoàn toàn không thể dùng dòng máy dò sóng điện từ tiêu chuẩn cho túi màng nhôm vì lớp nhôm bao bọc bên ngoài sẽ chắn toàn bộ sóng điện từ trường, khiến máy báo lỗi liên tục. Đối với sản phẩm bao bì màng nhôm alu, bạn bắt buộc phải cấu hình dòng máy dò sử dụng nam châm vĩnh cửu cường độ cao để chỉ hút và phát hiện tạp chất nhiễm từ (Sắt) xuyên qua lớp nhôm, hoặc chuyển sang giải pháp tối ưu nhất là Máy kiểm tra tạp chất bằng tia X (X-ray).

Câu 5: Bao lâu thì nhà máy cần phải tiến hành kiểm tra hiệu chuẩn độ nhạy của máy dò kim loại một lần?

Trả lời: Để tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng như ISO, HACCP, tần suất khuyến nghị là kiểm tra bằng thẻ test chuẩn (Puck Test) vào đầu mỗi ca làm việc, khi thay đổi mã hàng (Recipe) và định kỳ mỗi 2 - 4 tiếng vận hành liên tục. Việc này được thực hiện nhanh chóng trong vòng 1 phút bởi công nhân vận hành dây chuyền và được lưu log tự động trên bộ nhớ máy.
