Máy dán nhãn chai vuông

Những điều cần biết về máy dán nhãn chai vuông

MÁY DÁN NHÃN CHAI VUÔNG LÀ GÌ?

Máy dán nhãn chai vuông (square bottle labeling machine) là thiết bị dán nhãn hiện đại được thiết kế theo công nghệ tự động hóa tiên tiến để thực hiện quá trình dán nhãn chính xác cho chai vuông. Thiết bị được tích hợp hệ thống kiểm tra thông minh, cơ chế truyền động điện và khả năng tương thích với nhiều kích thước chai khác nhau nhằm hỗ trợ quá trình dán nhãn hiệu quả.

Thông qua cơ cấu cơ khí tự động, máy dán nhãn chai vuông tự động lấy nhãn từ cuộn và dán chính xác lên bề mặt chai. Với thiết kế vệ sinh khép kín và khả năng vận hành ổn định, thiết bị ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp như dược phẩm, thực phẩm, đồ uống và các lĩnh vực sản xuất khác có nhu cầu dán nhãn chai vuông số lượng lớn.

MÁY DÁN NHÃN CHAI VUÔNG MANG LẠI LỢI ÍCH GÌ CHO DOANH NGHIỆP?

Việc đầu tư máy dán nhãn chai vuông không chỉ giúp tăng tốc độ sản xuất mà còn mang lại nhiều lợi ích quan trọng khác cho doanh nghiệp.

Đảm bảo độ chính xác
Yêu cầu quan trọng nhất trong quá trình dán nhãn là độ chính xác cao. Máy dán nhãn chai vuông đáp ứng yêu cầu này nhờ thiết kế định vị chính xác, giúp nhãn được dán đúng vị trí mục tiêu trên chai.

Giảm phụ thuộc vào nhân công
Thiết bị yêu cầu rất ít thao tác thủ công do toàn bộ quá trình di chuyển và dán nhãn chai được thực hiện tự động sau khi cài đặt thông số vận hành.

Khả năng ứng dụng linh hoạt
Mỗi ngành sản xuất sử dụng nhiều loại chai với kích thước và kiểu dáng khác nhau. Máy dán nhãn chai vuông được thiết kế để đáp ứng đa dạng nhu cầu dán nhãn trong nhiều lĩnh vực công nghiệp.

Hỗ trợ nhiều kiểu dán nhãn
Một ưu điểm nổi bật khác của máy dán nhãn chai vuông là khả năng thực hiện nhiều kiểu dán nhãn khác nhau như dán mặt trước, mặt sau, dán cổ chai hoặc dán quấn toàn thân chai.

Kết cấu bền bỉ
Máy được chế tạo từ inox và các linh kiện cơ khí chịu tải cao, giúp thiết bị có độ bền lớn, vận hành ổn định và tuổi thọ dài.

Năng suất cao
Hệ thống truyền động hiệu quả, tốc độ vận hành nhanh và khả năng hoạt động liên tục giúp máy dán nhãn chai vuông nâng cao đáng kể năng suất sản xuất.

NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY DÁN NHÃN CHAI VUÔNG
Nhờ mức độ tự động hóa cao cùng thiết kế hiện đại, việc vận hành máy dán nhãn chai vuông trở nên đơn giản và hiệu quả hơn rất nhiều. Quy trình hoạt động cơ bản của thiết bị bao gồm các bước sau:

Cài đặt trước khi vận hành
Trước khi khởi động, người vận hành cần thiết lập các thông số cơ bản thông qua màn hình HMI như tốc độ băng tải, khoảng cách giữa các nhãn và thời gian hoạt động của các trục truyền động. Đồng thời, cuộn nhãn sẽ được lắp vào máy với số lượng phù hợp cho quá trình sản xuất.

Cấp chai vào máy
Quá trình hoạt động bắt đầu khi chai được băng tải đưa liên tục vào khu vực dán nhãn.

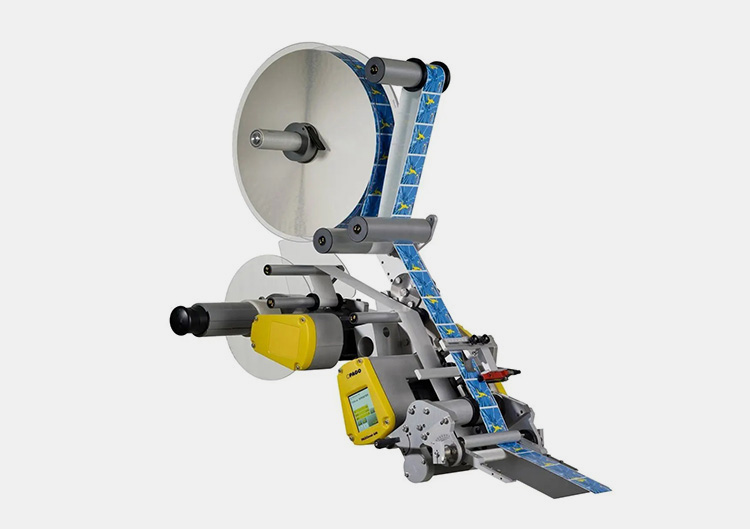

Kéo nhãn
Ở giai đoạn này, cảm biến điện (electric eye) sẽ nhận diện khoảng cách giữa các nhãn, trong khi các bánh kéo bắt đầu kéo nhãn từ cuộn nhãn về phía bộ phận dán.

Tách lớp đế nhãn
Bộ phận bóc nhãn sẽ tách lớp đế phía sau để nhãn sẵn sàng cho quá trình dán lên chai.

Dán nhãn
Khi chai đi đến vị trí dán, bộ phận applicator sẽ thực hiện dán một nhãn, hai nhãn hoặc nhiều nhãn tùy cấu hình của máy dán nhãn chai vuông. Sau đó, chai tiếp tục đi qua chổi ép để nhãn bám chắc và phẳng trên bề mặt chai.

Đưa chai ra ngoài
Sau khi hoàn tất dán nhãn, băng tải sẽ chuyển chai sang công đoạn tiếp theo. Với máy bán tự động, người vận hành cần lấy chai ra khỏi khu vực đầu ra.

CÁC BỘ PHẬN CHÍNH CỦA MÁY DÁN NHÃN CHAI VUÔNG
Máy dán nhãn chai vuông được cấu thành từ nhiều bộ phận cơ khí và điện tử phối hợp chặt chẽ nhằm đảm bảo thiết bị vận hành ổn định và chính xác.

Khung máy (Chassis)
Khung máy là phần nền tảng dùng để nâng đỡ toàn bộ các bộ phận khác. Bộ phận này thường được chế tạo bằng inox bền chắc nhằm đảm bảo độ ổn định và vệ sinh trong quá trình dán nhãn.

Tủ điện (Electric Cabinet)
Đây là nơi chứa toàn bộ hệ thống dây điện và mạch điều khiển của máy dán nhãn chai vuông, giúp thiết bị vận hành đồng bộ và an toàn.

Màn hình HMI
Màn hình HMI dạng cảm ứng cho phép người dùng theo dõi, cài đặt và điều chỉnh các thông số vận hành một cách trực quan.

Cơ cấu nâng hạ khung chính
Bộ phận này nằm phía trên máy và có nhiệm vụ điều chỉnh độ cao của cụm dán nhãn để phù hợp với chiều cao chai khác nhau.

Giá giữ cuộn nhãn
Là bộ phận dùng để lắp và cố định cuộn nhãn, đảm bảo nguồn cấp nhãn liên tục cho máy.

Cơ cấu kéo nhãn
Bao gồm các trục và bánh kéo có nhiệm vụ kéo nhãn từ cuộn nhãn đến vị trí dán.

Cảm biến điện (Electric Eye)
Thiết bị cảm biến này giúp nhận diện khoảng cách giữa các nhãn và gửi tín hiệu điều khiển quá trình cấp nhãn chính xác.

Động cơ bước (Stepping Motor)
Động cơ bước chuyển đổi năng lượng điện thành chuyển động cơ học để điều khiển hệ thống kéo nhãn hoạt động ổn định.

Chổi ép nhãn (Fur Brush)
Sau khi nhãn được dán lên chai, chổi ép sẽ giúp làm phẳng và ép chặt nhãn lên bề mặt chai.

Băng tải (Conveyor)
Băng tải đảm nhiệm chức năng vận chuyển chai xuyên suốt quá trình dán nhãn và là bộ phận không thể thiếu của máy dán nhãn chai vuông.

Đèn cảnh báo (Alarm Lamp)
Đèn cảnh báo được lắp phía trên màn hình HMI nhằm thông báo các lỗi hoặc sự cố bất thường thông qua tín hiệu đèn đỏ và âm thanh.

Nút dừng khẩn cấp (Emergency Stop)
Nút dừng khẩn cấp có kích thước lớn, màu đỏ nổi bật, giúp người vận hành nhanh chóng dừng máy khi cần thiết để đảm bảo an toàn.

MÁY DÁN NHÃN CHAI VUÔNG CÓ THỂ DÁN ĐƯỢC NHỮNG LOẠI CHAI NÀO?
Máy dán nhãn chai vuông được thiết kế để đáp ứng linh hoạt nhiều loại chai với đa dạng chất liệu và kích thước khác nhau. Một số loại chai phổ biến gồm:

Chai nhựa
Chai nhựa thường được sử dụng cho nước ép, thuốc, nước sốt và nhiều sản phẩm khác nhờ trọng lượng nhẹ, tính linh hoạt và giá thành thấp. Máy dán nhãn chai vuông có thể xử lý hiệu quả các loại chai này để tạo ra nhãn dán đẹp và chính xác.

Chai thủy tinh
Nhiều sản phẩm nhạy cảm với nhiệt độ không phù hợp để chứa trong chai nhựa nên chai thủy tinh được sử dụng thay thế. Các loại chai thủy tinh chứa viên nén, mật ong, mứt hoặc tương rau củ có thể được máy dán nhãn chai vuông dán nhãn chính xác nhờ bề mặt nhẵn và ổn định.

Chai kim loại
So với thủy tinh, chai kim loại có độ bền cao hơn và khả năng chống va đập tốt hơn. Vì vậy, nhiều doanh nghiệp sử dụng lon, hũ hoặc chai kim loại cho sản phẩm của mình. Máy dán nhãn chai vuông hoàn toàn phù hợp để dán nhãn cho các loại chai kim loại này.

Ngoài chai vuông, máy còn có thể xử lý nhiều kiểu dáng chai khác như:

• Chai vuông
• Chai chữ nhật
• Chai tròn
• Chai tam giác
• Chai hình dạng đặc biệt

CÁC LOẠI MÁY DÁN NHÃN CHAI VUÔNG PHỔ BIẾN
Hiện nay trên thị trường có nhiều dòng máy dán nhãn chai vuông khác nhau. Các thiết bị này được phân loại theo mức độ tự động hóa và chức năng sử dụng.

• Phân loại theo mức độ tự động hóa

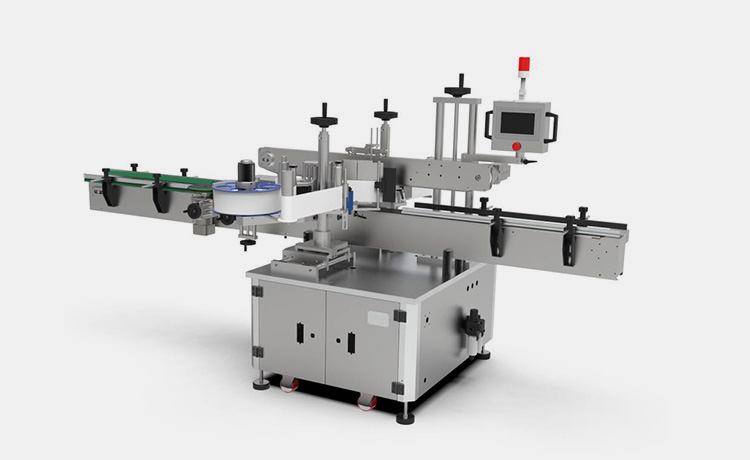

Máy dán nhãn chai vuông tự động hoàn toàn
Máy dán nhãn chai vuông tự động hoàn toàn là thiết bị thông minh sử dụng hệ điều khiển PLC hiện đại. Thiết bị có năng suất cao, phù hợp cho các ngành thực phẩm, dược phẩm, mỹ phẩm và đồ uống. Hệ thống vận hành tự động giúp giảm thao tác thay đổi linh kiện, tiết kiệm nhân công, thời gian và năng lượng.

Máy dán nhãn chai vuông bán tự động
Máy bán tự động hoạt động với sự hỗ trợ một phần từ người vận hành. Thiết bị có cấu trúc nhỏ gọn, chiếm ít diện tích và có chi phí đầu tư hợp lý. Đây là lựa chọn phù hợp cho các doanh nghiệp quy mô vừa.

Máy dán nhãn chai vuông thủ công
Máy dán nhãn chai vuông thủ công phụ thuộc hoàn toàn vào thao tác của người sử dụng. Với thiết kế nhỏ gọn và dễ di chuyển, thiết bị phù hợp cho các cơ sở sản xuất nhỏ. Người dùng chỉ cần lắp cuộn nhãn vào cần gạt và thực hiện dán nhãn bằng tay.

• Phân loại theo chức năng

Máy dán nhãn co nhiệt cho chai vuông
Dòng máy này sử dụng nhãn co để bao phủ chai vuông bằng phương pháp gia nhiệt. Sau khi nhãn dạng ống được đưa lên chai, sản phẩm sẽ đi qua hầm co nhiệt để nhãn ôm sát thân chai. Phương pháp này giúp tăng khả năng chống ẩm và bảo vệ sản phẩm. Máy thường được sử dụng cho chai nước khoáng, dầu ăn và dược phẩm.

Máy dán nhãn bề mặt phẳng cho chai vuông cỡ lớn
Đây là dòng máy chuyên dùng cho các chai vuông kích thước lớn như can nhựa. Thiết bị có kết cấu chịu tải nặng và hệ thống điều khiển tự động bằng máy tính, cho phép dán nhãn phẳng lên hai mặt của chai. Máy được ứng dụng nhiều trong ngành thực phẩm, hóa chất và dầu nhờn.

Máy dán nhãn quấn quanh chai vuông
Máy dán nhãn chai vuông dạng quấn sử dụng một nhãn duy nhất để bao phủ cả bốn mặt chai. Trong quá trình dán, chai được xoay tự động bằng các trục lăn để bộ phận applicator ép nhãn bao quanh thân chai. Thiết bị phù hợp với các sản phẩm cần hiển thị nhiều thông tin trên nhãn và thường được sử dụng trong ngành thực phẩm, hóa chất và y tế.

Máy dán nhãn nhiều mặt cho chai vuông
Dòng máy này có khả năng dán một nhãn lên ba mặt của chai. Thiết bị gồm khung máy, cụm dán nhãn, hệ thống truyền chai và cơ cấu cấp nhãn. Trong quá trình hoạt động, chai được ép và di chuyển qua các trục dẫn hướng để bộ phận applicator thực hiện dán nhãn chính xác. Máy phù hợp với ngành mỹ phẩm, gia vị và thực phẩm ăn nhẹ.

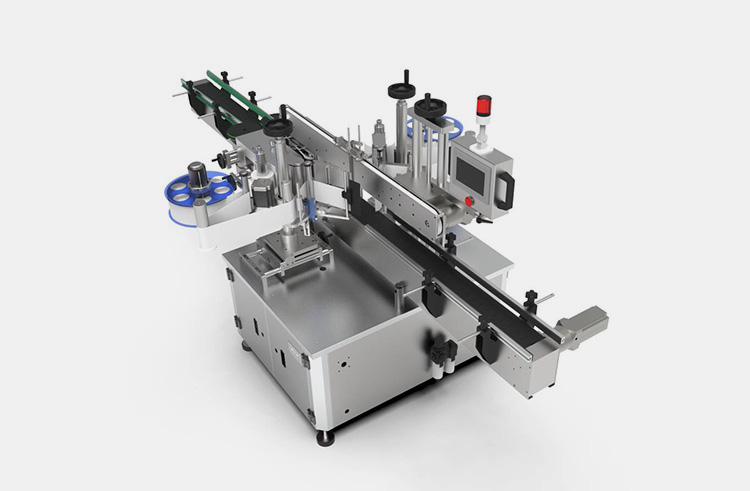

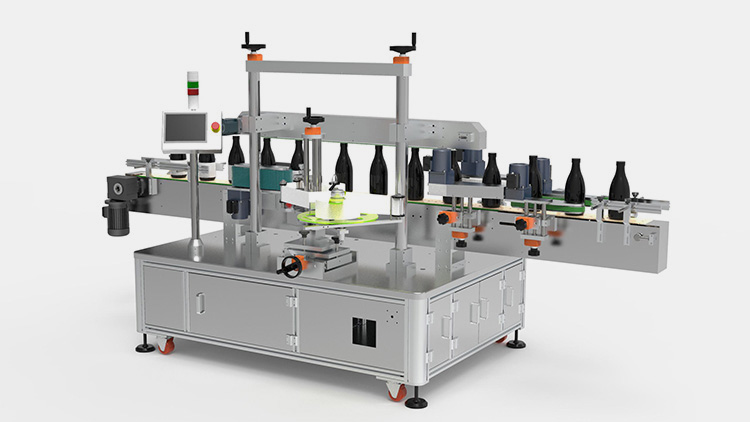

Máy dán nhãn hai mặt cho chai vuông
Máy được tích hợp hai hệ thống cấp nhãn riêng biệt, cho phép dán đồng thời hai nhãn ở hai mặt đối diện của chai. Khi chai đi qua trạm dán, các bộ applicator ở hai bên sẽ đồng thời nhả nhãn lên mặt trước và mặt sau của chai. Thiết bị phù hợp với các doanh nghiệp muốn tách riêng thông tin thương hiệu và thông tin sản phẩm trên hai mặt nhãn khác nhau.

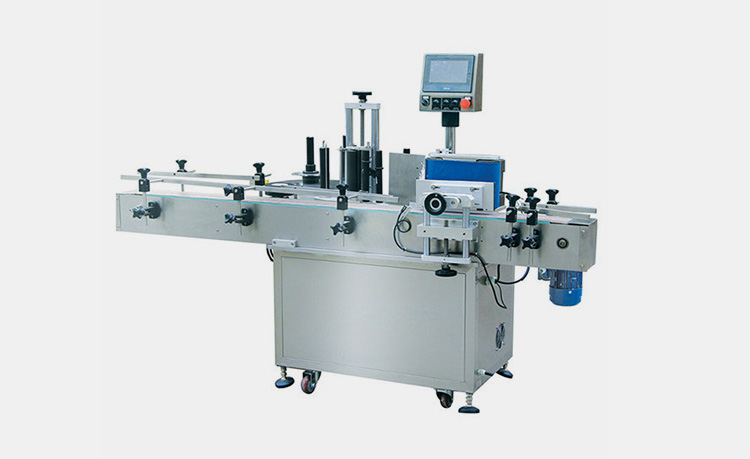

Máy dán nhãn chai vuông tự động tiêu chuẩn

ĐẶC TÍNH SẢN PHẨM:

1. Đối với nhãn: nhãn tự dính, màng tự dính, mã giám sát điện tử, mã vạch, v.v…
2. Sản phẩm áp dụng: một mặt của chai lục giác hoặc chai vuông, chai dẹt, chai tròn,…
3. Ngành công nghiệp: Được sử dụng rộng rãi trong mỹ phẩm, hóa chất hàng ngày, điện tử, dược phẩm, kim loại, nhựa và các ngành công nghiệp khác. Áp dụng cho dược phẩm, thực phẩm, mỹ phẩm và các sản phẩm công nghiệp nhẹ khác như chai hình oval, hình vuông, dẹt trên nhãn một mặt và hai mặt.
4. HMI tiên tiến và tương thích, vận hành dễ dàng, đầy đủ các chức năng, có nhiều chức năng trợ giúp trực tuyến.
5. Tốc độ ghi nhãn 5000-8000 chai mỗi giờ
6. Kiểm tra quang học tự động, không có vật phẩm nào đi kèm mà không có nhãn hoặc chức năng báo động và phát hiện tự động, để ngăn ngừa rò rỉ và chất thải
7. Điều chỉnh khi cần thiết đối với tốc độ dán nhãn, tốc độ băng tải, tốc độ vô cấp của chai phụ
8. Máy có ưu điểm là cấu trúc đơn giản, cấu trúc nhỏ gọn, vận hành và bảo trì thuận tiện



THÔNG SỐ KĨ THUẬT:



Loại:	Máy dán nhãn	Nhãn độ chính xác trên chai:	± 1mm
Loại điều khiển:	Điện	Đường kính / chiều rộng chai:	30-110mm
Tốc độ ghi nhãn:	200BS / phút	Chiều rộng tối đa của nhãn:	190mm















Tốc độ sản xuất	200BS / phút
Độ chính xác của việc ghi nhãn	± 1mm
Chiều rộng tối đa của nhãn	190mm
Đường kính / chiều rộng chai	30-110mm
Đường kính bên trong nhãn	76,2mm
Đường kính ngoài nhãn	Tối đa 330mm
Kích thước phác thảo	L23048 × W1200 × 1500mm
Cân nặng	480kg
Sử dụng năng lượng	380 / 220V 50HZ 2300W

1. Máy dán nhãn dành cho công nghiệp thực phẩm và hóa chất hàng ngày. Chiều rộng dán nhãn tối đa là 190mm.
2. Đường kính bên trong nhãn là 76,2mm; đường kính bên ngoài tối đa là 330mm.
3. Chiều dày đường kính chai nhỏ hơn hoặc bằng 30mm; Chiều cao là nhỏ hơn hoặc bằng 500mm.
