Dây chuyền chiết rót hạt, dạng hạt

Dây Chuyền Chiết Rót Hạt Tự Động Tốc Độ Cao

Trong ngành công nghiệp chế biến nông sản, thực phẩm, dược phẩm và thức ăn chăn nuôi, việc đóng gói các sản phẩm định hình thể rắn dạng hạt luôn đòi hỏi tốc độ xử lý nhanh và độ chính xác khối lượng khắt khe. Điểm mấu chốt của quy trình này là làm sao định lượng đều đặn mà không làm gãy vỡ, nứt nẻ cấu trúc nguyên liệu. Đầu tư dây chuyền chiết rót hạt tự động chính là giải pháp công nghệ toàn diện giúp doanh nghiệp chuẩn hóa quy trình, gia tăng năng suất vượt bậc và giảm thiểu tối đa hao hụt vật tư.



1. Định nghĩa dây chuyền chiết rót hạt tự động là gì?

Dây chuyền chiết rót hạt tự động (tên tiếng Anh: Automatic granular filling line) là một hệ thống tích hợp các thiết bị cơ điện tử hiện đại, thực hiện tự động toàn bộ chu trình từ khâu cấp bao bì, phân tách hạt, cân đo định lượng khối lượng cho đến công đoạn đóng nắp hoặc hàn kín miệng túi.

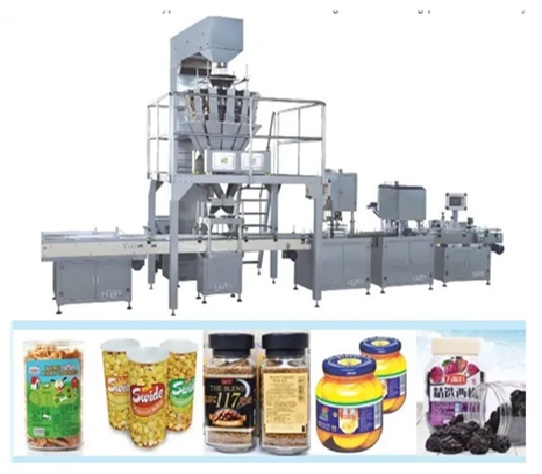

Hệ thống được thiết kế linh hoạt theo dạng module để cấu hình thành dây chuyền chiết rót hạt vào lon, hộp, hũ, chai, lọ, bình, túi, bao tự động, đáp ứng đa dạng mọi hình thái đóng gói bao bì thương hiệu của doanh nghiệp.



2. Cấu tạo và các module chức năng cốt lõi

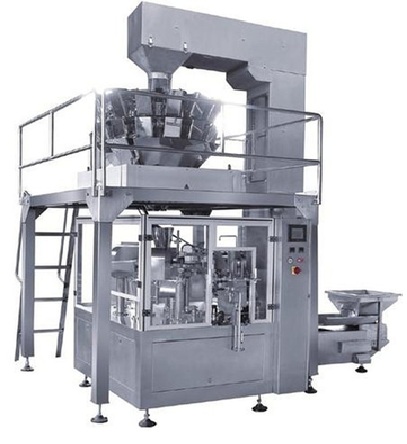

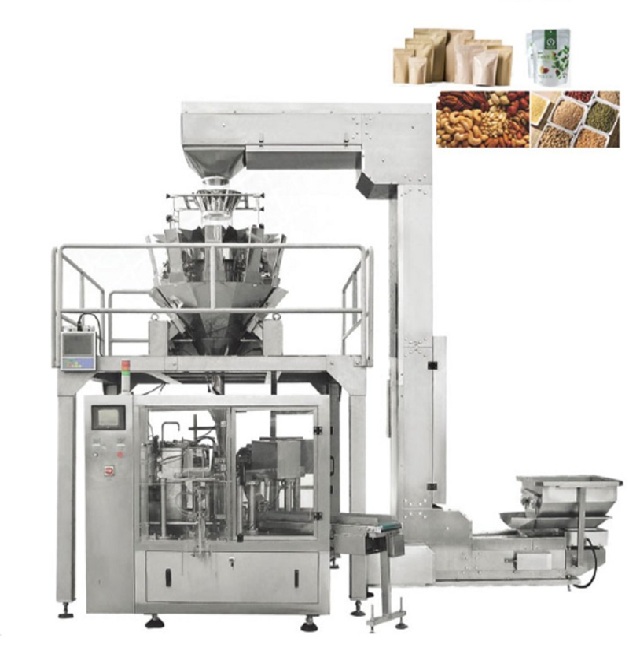

Một hệ thống automatic granular filling line hoàn chỉnh bao gồm các phân khu chức năng kết nối liên tục:

• Băng tải cấp liệu chữ Z (Z-type Bucket Elevator): Hệ thống gầu tải chuyên dụng di chuyển theo hình chữ Z để đưa nguyên liệu hạt từ bồn chứa thấp lên phễu cân cấp liệu trên cao một cách nhẹ nhàng, tránh lực va đập mạnh làm vỡ hạt.
• Hệ thống đầu cân điện tử tổ hợp (Multihead Weigher): Bộ phận đầu não sử dụng hệ thống từ 10 đến 24 đầu cân độc lập. Máy tính sẽ tự động tính toán, phối hợp trọng lượng giữa các giỏ cân để tìm ra tổ hợp khối lượng chính xác nhất trước khi xả hàng.
• Hệ thống cấp và định vị bao bì tự động: Máy cấp chai/hũ rỗng bằng mâm xoay hoặc cụm gá mở túi tự động đưa bao bì vào tâm van xả nguyên liệu.
• Module đóng nắp / Thiết bị hạ nguồn: Máy viền mí lon kim loại, máy xoáy nắp nhựa hoặc cụm thanh nhiệt dán miệng túi. Hệ thống có thể tích hợp đầu phun khí Nitơ để bảo quản hạt chống oxy hóa.
• Hệ thống kiểm soát chất lượng: Máy dò kim loại (Metal Detector), máy cân kiểm tra hạ nguồn (Checkweigher) để loại bỏ phế phẩm tự động.



3. Phân loại công nghệ trong dây chuyền chiết rót dạng bột tự động

Tùy thuộc vào đặc tính kích thước và yêu cầu tốc độ của sản phẩm, hệ thống dây chuyền chiết rót dạng hạt tự động được cấu hình theo hai phương pháp định lượng:

Định lượng bằng cân điện tử tổ hợp (Multihead Weigher Filling)

• Ứng dụng: Chuyên dùng cho các loại hạt có kích thước không đồng đều, giá trị kinh tế cao như hạt điều, hạt mắc ca, hạnh nhân, hạt thuốc dược phẩm, hoa quả sấy dẻo.
• Đặc điểm: Tốc độ chiết cực nhanh, độ chính xác gần như tuyệt đối nhờ thuật toán máy tính kết hợp từ nhiều giỏ cân nhỏ.

Định lượng bằng cốc đong thể tích (Volumetric Cup Filling)

• Ứng dụng: Chuyên dùng cho các hạt có kích thước đồng đều, khối lượng riêng ổn định như gạo, muối hạt, hạt đường, hạt chống ẩm, ngũ cốc cỡ nhỏ.
• Đặc điểm: Kết cấu cơ khí đơn giản, chi phí đầu tư tối ưu, năng suất hoạt động vô cùng bền bỉ.



4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

• Thiết kế đệm giảm chấn bề mặt: Tất cả các máng dẫn, phễu xả và giỏ cân tiếp xúc với hạt đều được lót đệm cao su thực phẩm hoặc thiết kế góc nghiêng tối ưu để hạt trượt mượt mà, không bị sứt mẻ.
• Vật liệu Inox 304/316L cao cấp: Toàn bộ khung sườn và cấu trúc máy được chế tạo từ inox chịu lực tốt, chống rỉ sét, dễ dàng lau chùi vệ sinh và đạt tiêu chuẩn an toàn vệ sinh thực phẩm quốc tế.
• Hệ thống điều khiển trung tâm PLC & HMI: Ứng dụng bộ lập trình xử lý tín hiệu tốc độ cao kết hợp màn hình cảm ứng đa điểm, cho phép lưu trữ hàng trăm chương trình định lượng cho các loại hạt khác nhau.

Nguyên lý hoạt động

Nguyên liệu hạt được gầu tải chữ Z đưa lên bồn phân phối trung tâm. Từ đây, hạt được rung đều ra các máng dẫn tuyến tính để rơi xuống các giỏ cân. Các cảm biến tải trọng (Loadcell) sẽ đo khối lượng từng giỏ và gửi dữ liệu về bộ vi xử lý PLC. Máy tính chọn ra tổ hợp giỏ cân có tổng trọng lượng khớp nhất với mức cài đặt và ra lệnh mở van xả. Bột hạt rơi thẳng vào chai hoặc túi đang đợi sẵn bên dưới thông qua phễu dẫn hướng, sau đó chuyển sang cụm capper để niêm phong đóng gói khép kín.

5. Ứng dụng thực tế trong sản xuất

Hệ thống là nền tảng công nghệ tối ưu tại các nhà máy sản xuất:

• Nhà máy đóng gói nông sản: Hạt điều, hạt tiêu, hạt cà phê, hạt gạo, đậu xanh, đậu nành.
• Ngành bánh kẹo, đồ ăn vặt: Snack, khoai tây chiên, trái cây sấy, hạt hướng dướng, hạt bí.
• Ngành dược phẩm và hóa chất: Thuốc cốm dạng hạt, viên nang, hạt nêm, bột giặt dạng hạt khoáng.
• Ngành sản xuất thức ăn chăn nuôi: Thức ăn dạng viên cho chó mèo (Pet food), thức ăn gia súc thủy sản.



6. Lợi ích khi sử dụng hệ thống tự động cao cấp

• Năng suất bứt phá vượt bậc: Giải phóng hoàn toàn sức lao động thủ công, đạt công suất ấn tượng từ 1.800 đến hơn 4.200 sản phẩm/giờ tùy thuộc vào số lượng đầu cân cấu hình.
• Triệt tiêu sai số khối lượng: Kiểm soát nghiêm ngặt bài toán hao hụt nguyên liệu thô với sai số cực nhỏ (thường chỉ từ ±0.1g - ±1g), bảo vệ uy tín thương hiệu của doanh nghiệp.
• Giữ gìn nguyên vẹn hình thái hạt: Cơ chế cấp liệu rung nhẹ nhàng đảm bảo hạt thành phẩm giữ nguyên độ thẩm mỹ, không bị vỡ vụn sinh ra nhiều mảnh vụn lỗi.
• Bảo quản sản phẩm dài lâu: Tích hợp module hút chân không và nạp khí trơ trước khi đóng nắp giúp kéo dài tuổi thọ lưu kho của hạt, chống ỉu, chống ẩm mốc hoàn hảo.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi tiến hành thẩm định và nghiệm thu hệ thống máy, bộ phận Kỹ thuật và Thu mua cần chú ý các chỉ số:

1. Dải định lượng (Weighing Range): Khả năng cân đo từ trọng lượng nhỏ (20g, 50g) đến trọng lượng lớn (1kg, 2kg) trên cùng một hệ thống.
2. Số lượng đầu cân (Heads): Số lượng giỏ cân cấu hình (máy 10 đầu, 14 đầu hoặc 20 đầu cân) quyết định trực tiếp đến tốc độ và độ chính xác.
3. Dung tích bao bì xử lý: Kích thước đường kính miệng chai/hũ hoặc chiều rộng khổ túi mà phễu xả có thể chui lọt mượt mà.
4. Tốc độ xả định mức: Số lần xả liệu thành công trên một phút (PPM - Pieces Per Minute).

8. Hướng dẫn cách lựa chọn dây chuyền phù hợp

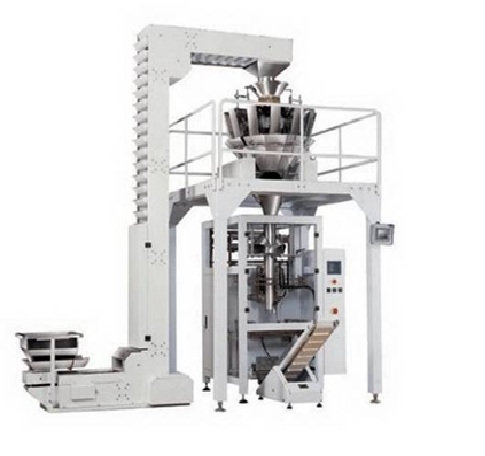

• Căn cứ vào biên dạng bao bì: Doanh nghiệp cần xác định rõ phom dáng đóng gói để cấu hình đúng hệ thống dây chuyền chiết rót hạt vào lon, hộp, hũ, chai, lọ, bình, túi, bao tự động. Bao bì dạng hũ cứng cần hệ thống băng tải xích tải, bao bì dạng túi màng mỏng cần tích hợp máy đóng gói đứng (VFFS).
• Tính chất của loại hạt: Nếu hạt có độ dính cao (như hoa quả sấy dẻo, nho khô), bề mặt các giỏ cân cần được thiết kế dạng vân nhám dập nổi (Dimpled surface) để ngăn chặn hiện tượng hạt bám dính, không chịu rơi khi mở van xả.
• Không gian nhà xưởng: Hệ thống đầu cân tổ hợp kết hợp gầu tải có chiều cao tương đối lớn (thường từ 3m - 4.5m). Doanh nghiệp cần đo đạc chiều cao trần xưởng để thiết kế sàn thao tác (Platform) phù hợp.



9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Hiệu chuẩn Loadcell định kỳ: Đầu cân điện tử rất nhạy cảm với sự thay đổi nhiệt độ và rung động của môi trường. Cần sử dụng quả cân chuẩn để hiệu chuẩn hệ thống cân hàng tuần nhằm đảm bảo sai số luôn nằm trong mức cho phép.
• Vệ sinh các giỏ cân bằng khăn mềm: Khi kết thúc ca làm việc, cần tháo rời các giỏ cân (thiết kế tháo lắp nhanh không cần dụng cụ) để lau chùi. Tuyệt đối không dùng bàn chải sắt hoặc vật sắc nhọn chà xát làm xước bề mặt inox.
• Kiểm tra độ căng của xích gầu tải chữ Z: Tra dầu mỡ bảo dưỡng vào các vòng bi truyền động định kỳ để hệ thống nâng hạ liệu vận hành mượt mà, không gây ra tiếng ồn lớn.



10. Xu hướng phát triển và công nghệ mới

• Ứng dụng trí tuệ nhân tạo (AI) trong thuật toán tổ hợp: Hệ thống tự động phân tích độ mượt dòng chảy của hạt để tự điều chỉnh biên độ rung của các máng dẫn, tối ưu hóa tốc độ cân mà không cần kỹ thuật viên can thiệp thủ công.
• Công nghệ đếm hạt điện tử tốc độ cao (Optical Counting): Đối với ngành dược phẩm sản xuất viên nén, viên nang hoặc ngành hạt giống, công nghệ quét ma trận camera hồng ngoại giúp đếm chính xác số lượng hạt vào lọ thay vì cân khối lượng.
• Tích hợp hệ thống IoT giám sát từ xa: Cho phép ban quản lý nhà máy theo dõi sản lượng, tỷ lệ sai số và tình trạng vận hành của dây chuyền theo thời gian thực thông qua ứng dụng trên điện thoại thông minh.



11. Các câu hỏi thường gặp (FAQ) về dây chuyền chiết hạt

Câu 1: Máy chiết bột trục vít có dùng để chiết hạt được không?

Trả lời: Hoàn toàn không thể. Trục vít cơ khí khi quay để đẩy nguyên liệu sẽ nghiền nát các hạt, gây vỡ vụn sản phẩm lập tức và làm kẹt lòng ống dẫn. Sản phẩm dạng hạt bắt buộc phải dùng công nghệ cân điện tử hoặc cốc đong thể tích.

Câu 2: Làm thế nào để xử lý hiện tượng hạt bị kẹt ở miệng phễu xả khi rót vào chai nhỏ?

Trả lời: Đối với các dòng chai hũ có cổ nhỏ, ABM Việt Nam sẽ thiết kế phễu xả tích hợp cơ chế rung điện từ hoặc cụm phễu thu nhỏ hành trình động (Timing hopper) để xả hạt theo từng đợt nhỏ mượt mà, ngăn chặn hiện tượng thắt nút cổ chai gây tắc nghẽn.

Câu 3: Một dây chuyền đầu cân tổ hợp có thể chạy được cho bao nhiêu loại hạt khác nhau?

Trả lời: Hệ thống có thể chạy được hàng trăm loại hạt khác nhau. Bạn chỉ cần điều chỉnh biên độ bộ rung trung tâm và cài đặt các thông số khối lượng mới trên màn hình HMI, sau đó lưu thành một bộ công thức (Recipe) để gọi ra sử dụng nhanh cho các lần sau.

Câu 4: Khí Nitơ phun vào hũ hạt điều, hạt mắc ca có tác dụng gì?

Trả lời: Các loại hạt dinh dưỡng chứa hàm lượng dầu thực vật rất cao. Nếu tiếp xúc với Oxy trong không khí, dầu này sẽ bị oxy hóa gây ra hiện tượng hôi dầu, gắt dầu và hạt bị mềm, mất độ giòn. Phun khí Nitơ giúp đẩy sạch Oxy ra ngoài, giữ hạt luôn giòn thơm và kéo dài hạn bảo quản lên trên 12 tháng.

Câu 5: Hệ thống có tự động loại bỏ các sản phẩm không đủ trọng lượng không?

Trả lời: Có. Ở hạ nguồn dây chuyền, ABM Việt Nam tích hợp máy cân kiểm tra trọng lượng (Checkweigher). Khi sản phẩm đi qua, nếu phát hiện khối lượng thừa hoặc thiếu so với dải sai số cho phép, hệ thống xi lanh khí nén hoặc cần gạt sẽ tự động đẩy sản phẩm lỗi đó ra khỏi băng tải chính.

12. Công ty TNHH Công Nghệ ABM Việt Nam - Nhà cung cấp dây chuyền chiết rót tự động chất lượng cao hàng đầu

Để xây dựng một nhà máy chế biến thực phẩm, đóng gói nông sản đạt tiêu chuẩn chất lượng cao và vận hành bền bỉ, việc tìm kiếm một nhà thầu thiết bị có năng lực chuyên môn sâu là yếu tố quyết định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp giải pháp tổng thể cho ngành đóng gói công nghiệp tại Việt Nam.

Chúng tôi cung cấp dòng sản phẩm dây chuyền chiết rót hạt tự động thuộc phân khúc chất lượng cao, đáp ứng hoàn hảo yêu cầu vận hành liên tục, vận hành tự động hoàn toàn ở tốc độ cao của các doanh nghiệp quy mô lớn. Với các linh kiện đầu não được nhập khẩu từ các thương hiệu hàng đầu thế giới (Siemens, Schneider, Omron...), thiết bị của ABM Việt Nam luôn khẳng định độ bền vượt trội và tính ổn định cơ điện tử tối đa, triệt tiêu bài toán sai số khối lượng và vỡ vụn hạt. Đến với chúng tôi, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa diện tích mặt bằng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ bài bản và chế độ bảo hành hậu mãi chuyên nghiệp lâu dài với giá thành tốt nhất.
