Dây Chuyền Chiết Rót Chai Thủy Tinh Tự Động Tốc Độ Cao

Trong ngành công nghiệp sản xuất rượu, bia, nước mắm, nước đường và các loại nước giải khát cao cấp, bao bì chai thủy tinh vẫn là lựa chọn ưu tiên hàng đầu nhờ tính định hình sang trọng, khả năng chịu áp suất tốt và bảo quản chất lượng sản phẩm trong thời gian dài. Tuy nhiên, do đặc tính của thủy tinh là nặng, dễ nứt vỡ khi va đập cơ học hoặc sốc nhiệt, việc ứng dụng dây chuyền chiết rót chai thủy tinh tự động (hay dây chuyền chiết rót đóng chai thủy tinh tự động) là giải pháp công nghệ bắt buộc giúp các nhà máy tối ưu hóa năng suất và kiểm soát an toàn tuyệt đối.



1. Định nghĩa dây chuyền chiết rót chai thủy tinh tự động là gì?

Dây chuyền chiết rót chai thủy tinh tự động (tên tiếng Anh: Automatic glass bottle filling line) là hệ thống tích hợp các thiết bị cơ điện tử chuyên dụng để thực hiện khép kín quy trình xếp chai, súc rửa áp lực, chiết định lượng chất lỏng và đóng các loại nắp (nắp vương miện, nắp nhôm ren, nắp bật) lên chai thủy tinh. Hệ thống được thiết kế với cơ cấu kẹp, nâng hạ thông minh nhằm giảm thiểu tối đa lực va đập cơ học lên thân chai.



2. Cấu tạo và các module chức năng cốt lõi

Một hệ thống automatic glass bottle filling line tiêu chuẩn bao gồm các phân khu chức năng kết nối liên tục:

• Hệ thống cấp và phân tách chai (Depalletizer & Screw Divider): Tự động đẩy chai thủy tinh từ bọc pallet vào hệ thống, sử dụng trục vít phân chia khoảng cách chai đều nhau trước khi vào máy chính.

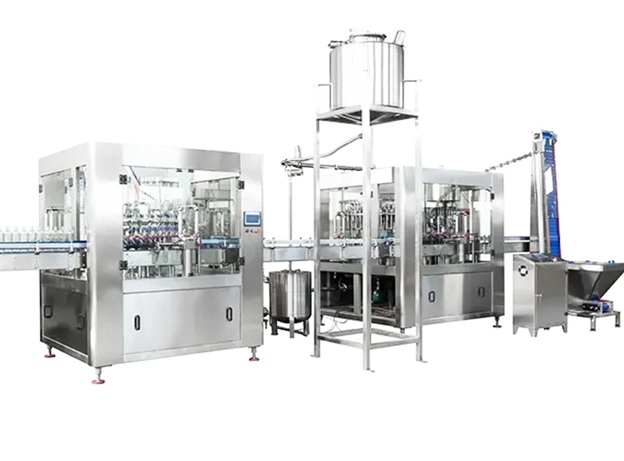

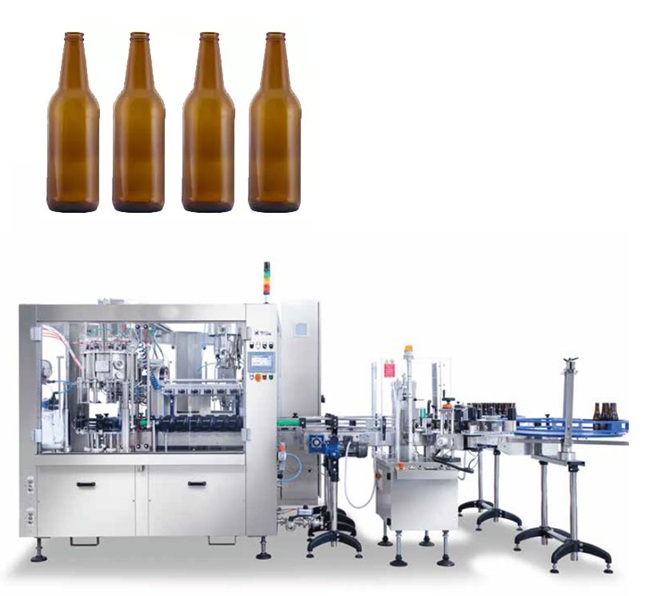

• Khối tích hợp Monoblock 3 trong 1 (Rinsing - Filling - Capping):

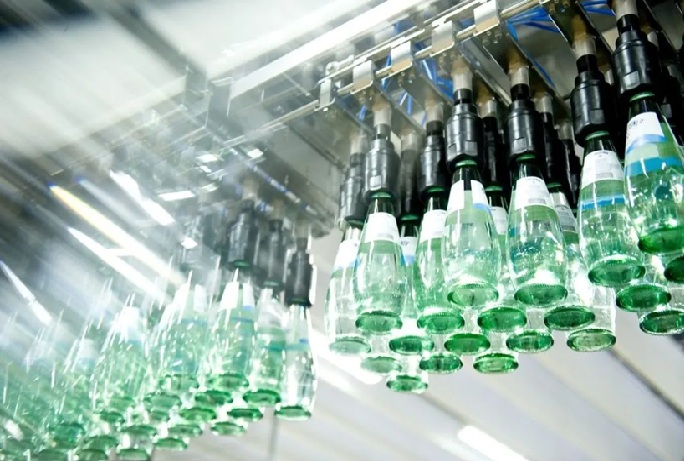

  • Module súc rửa: Kẹp cơ khí bọc cao su kẹp chặt cổ chai, lật ngược 180 độ và phun nước tinh khiết (hoặc dung dịch tiệt trùng) để làm sạch lòng chai.

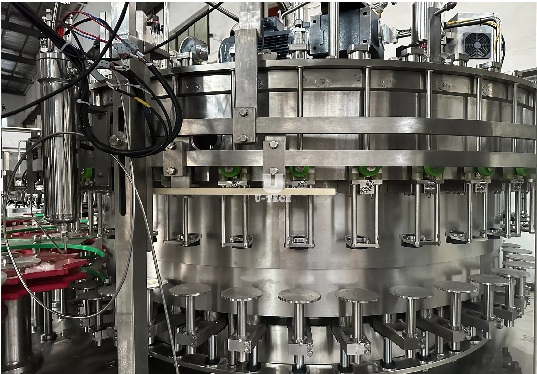

  • Module chiết rót: Ứng dụng các van chiết chuyên dụng (cơ học hoặc điện tử) nạp dịch lỏng vào chai mà không làm tràn, giữ nguyên chất lượng sản phẩm.
  • Module đóng nắp: Cụm dập nắp vương miện (Crown cork), nắp nhôm Ropp hoặc nắp xiết dập ren kim loại với lực ép cơ khí chính xác.
• Hệ thống băng tải xích inox (Stainless Steel Conveyor): Được làm bằng lá xích inox siêu phẳng, chạy êm ái, giảm ma sát tối đa dưới đáy chai.
• Khối kiểm tra hạ nguồn: Máy soi dị vật, máy kiểm tra mức chất lỏng, máy thổi khô chai, máy dán nhãn (nhãn hồ keo hoặc nhãn decal) và máy đóng thùng.



3. Phân loại công nghệ chiết rót đóng chai thủy tinh tự động

Tùy thuộc vào đặc tính hóa lý của chất lỏng, hệ thống được cấu hình theo hai phương pháp chiết chính:

Dây chuyền chiết đẳng áp chai thủy tinh (Isobaric Glass Filling Line)

• Ứng dụng: Chuyên dùng cho bia, nước ngọt có ga, rượu champagne.
• Cơ chế: Nạp khí CO2 vào chai trước để cân bằng áp suất với bồn chứa, ngăn chặn bọt trào và giữ nguyên hàm lượng ga khi đóng nắp.

Dây chuyền chiết trọng lực / chiết hút chân không (Gravity / Vacuum Filling Line)

• Ứng dụng: Chuyên dùng cho nước mắm, nước tương, dầu ăn, rượu vang, nước ép trái cây.
• Cơ chế: Dùng chênh lệch trọng lực hoặc tạo áp suất âm nhẹ để hút chất lỏng vào chai nhanh chóng, đồng đều mức dịch mà không để lại giọt thừa ở miệng van.

4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

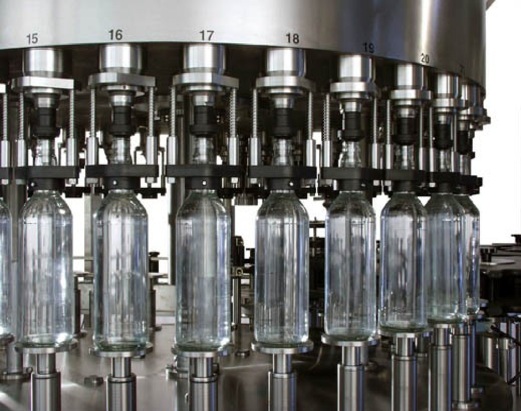

• Cơ cấu nâng hạ chai bằng xi lanh: Sử dụng hệ thống xi lanh cơ khí hoặc khí nén nâng đáy chai lên ép sát van chiết, giúp giảm chấn và triệt tiêu nguy cơ mẻ miệng chai.
• Vật liệu cao cấp: Toàn bộ khung sườn máy và các chi tiết tiếp xúc nguyên liệu được đúc và chế tạo từ Inox 304 hoặc Inox 316L kháng ăn mòn, chịu được chu trình vệ sinh nhiệt độ cao.
• Hệ thống điều khiển thông minh: Trang bị bộ lập trình PLC kết hợp màn hình cảm ứng HMI để thiết lập thông số vận hành và tự động dừng máy, cảnh báo khi có sự cố kẹt chai.

Nguyên lý hoạt động

Chai thủy tinh đi qua băng tải xích, được trục vít định khoảng cách đưa vào các ngôi sao dẫn hướng của máy súc rửa. Chai được úp ngược, phun nước áp lực cao rồi lật xuôi chuyển sang mâm chiết rót. Tại đây, xi lanh nâng chai lên, miệng chai mở van để dịch lỏng chảy vào theo định lượng cài đặt. Ngay khi rút van, chai được chuyển sang cụm đóng nắp. Đầu dập nắp dập một lực cơ học vừa đủ để bo kín mép nắp vào cổ chai thủy tinh, niêm phong sản phẩm hoàn hảo.



5. Ứng dụng thực tế trong sản xuất

Dây chuyền chiết rót đóng chai thủy tinh tự động là dây chuyền chủ lực tại các nhà máy:

• Nhà máy sản xuất bia chai, nước ngọt đóng chai thủy tinh.
• Nhà máy chế biến nước mắm truyền thống, nước tương, dầu hào cao cấp.
• Cơ sở sản xuất và đóng chai rượu vang, rượu mạnh, cồn thực phẩm.
• Ngành đóng chai các sản phẩm thực phẩm bổ dưỡng như nước yến sào, đông trùng hạ thảo.

6. Lợi ích khi sử dụng hệ thống tự động cao cấp

• Kiểm soát tỷ lệ rơi vỡ: Công nghệ kẹp chuyển tiếp bằng ngôi sao và xích tải inox giúp máy vận hành trơn tru ở tốc độ cao mà không làm nứt vỡ chai.
• Đảm bảo độ kín và thời hạn bảo quản: Đầu dập nắp chất lượng cao giúp mí nắp kín khít tuyệt đối, chống rò rỉ khí gas hoặc oxy lọt vào làm hỏng sản phẩm.
• Tiêu chuẩn vệ sinh khắt khe: Tích hợp hệ thống súc rửa CIP (Clean-In-Place) tự động tuần hoàn hóa học giúp tiệt trùng toàn bộ đường ống dẫn, đáp ứng tiêu chuẩn HACCP và ISO 22000.
• Tiết kiệm nhân công vượt trội: Giảm thiểu tối đa hao hụt nguyên liệu thô nhờ hệ thống cảm biến "Không có chai - Không chiết rót".



7. Các thông số kỹ thuật cơ bản cần lưu ý

Khi bộ phận Thu mua và Kỹ thuật nghiệm thu hệ thống, cần chú ý các chỉ số:

1. Công suất (Capacity): Tính bằng số chai trên giờ (BPH - Bottles Per Hour) theo dung tích chai mẫu.
2. Độ chính xác định lượng: Sai số mức điền đầy trong chai thủy tinh (thường ≤ ±1.5mm - ±2mm chiều cao cổ chai).
3. Áp suất làm việc của hệ thống khí và CO2: Đảm bảo duy trì độ ổn định khi máy chạy liên tục.
4. Kiểu loại nắp tương thích: Máy thiết kế riêng cho nắp vương miện, nắp nhôm hay nắp nhựa xoáy để chọn đúng đầu đóng nắp (Capper).

8. Hướng dẫn cách lựa chọn dây chuyền phù hợp

• Độ dày và chất lượng chai: Nếu nhà máy sử dụng chai tái chế (thu hồi về rửa lại), hệ thống súc rửa và chiết rót cần cấu hình van chiết có độ co giãn đệm cao su tốt để bù đắp sai số kích thước chai.
• Thời gian đổi mã hàng (Changeover time): Ưu tiên chọn hệ thống có các mâm sao chia chai thay nhanh bằng chốt khóa tay để kỹ thuật viên rút ngắn thời gian khi chuyển đổi từ chai 330ml sang chai 500ml.
• Kiểu dáng chai: Chai tròn, chai vuông hay dẹt sẽ quyết định cấu trúc thiết kế của băng tải truyền động và bộ dán nhãn hạ nguồn.



9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Sử dụng nước mềm cho máy súc rửa: Tránh dùng nước cứng có nhiều canxi vì khi gia nhiệt sẽ tạo cặn vôi làm tắc các vòi phun súc rửa chai.
• Bảo trì hệ thống thu hồi mảnh vỡ: Khi có chai lỗi bị vỡ trong máy chiết, phải dừng máy để hệ thống phun nước áp lực cao xịt sạch hoàn toàn mảnh vụn thủy tinh ra khỏi bệ máy trước khi chạy lại.
• Hiệu chuẩn lực dập nắp định kỳ: Kiểm tra độ mài mòn của các hàm kẹp nắp để tránh tình trạng lực dập quá mạnh gây mẻ cổ chai hoặc quá lỏng gây rò rỉ dịch.



10. Xu hướng phát triển và công nghệ mới

• Van chiết điện tử điều khiển bằng lưu lượng kế (Flow meter): Giúp thay đổi dung tích chiết ngay trên màn hình cảm ứng mà không cần căn chỉnh cơ khí, loại bỏ việc tiếp xúc giữa van và miệng chai thủy tinh.
• Hệ thống cabin bảo vệ chống ồn và bụi vô trùng: Khối máy Monoblock được bao bọc bằng hệ thống kính cường lực tích hợp màng lọc khí HEPA tạo áp suất dương, ngăn bụi bẩn ngoại lai tuyệt đối.
• Công nghệ truyền động đồng bộ bằng Motor Servo: Thay thế toàn bộ hệ thống cam cơ truyền thống, giảm thiểu tiếng ồn và tăng tuổi thọ vận hành lên gấp nhiều lần.



11. Các câu hỏi thường gặp (FAQ) về dây chuyền đóng chai thủy tinh

Câu 1: Máy chiết chai nhựa PET có dùng để chiết chai thủy tinh được không?

Trả lời: Không dùng chung được. Chai PET được giữ bằng cơ cấu kẹp cổ chai (Neck-handling) vì trọng lượng nhẹ, còn chai thủy tinh nặng hơn và có sai số kích thước lớn nên bắt buộc phải dùng cơ cấu nâng đỡ đáy chai (Bottom-supporting) và xi lanh hành trình chịu lực.

Câu 2: Làm sao để xử lý triệt để mảnh vỡ thủy tinh khi xảy ra sự cố nổ chai trong máy?

Trả lời: Các dòng máy cao cấp được tích hợp hệ thống xịt rửa mảnh vỡ tự động (Broken bottle flushing system). Khi cảm biến phát hiện nổ chai, hệ thống vòi phun áp lực cao quanh van chiết đó sẽ tự động kích hoạt để đẩy các mảnh vụn xuống máng xả, đảm bảo không lẫn vào các chai kế cận.

Câu 3: Nước mắm hoặc dung dịch muối có làm rỉ sét dây chuyền không?

Trả lời: Nếu sử dụng inox thông thường sẽ bị ăn mòn. Với các chất lỏng có hàm lượng muối cao như nước mắm, ABM cấu hình toàn bộ hệ thống van chiết và đường ống bằng Inox 316L chuyên dụng cho ngành thực phẩm, có khả năng kháng ăn mòn clorua tuyệt đối.

Câu 4: Tại sao khi chiết bia hoặc nước ngọt vào chai thủy tinh lại bị tràn nhiều bọt?

Trả lời: Nguyên nhân chính là do nhiệt độ của dịch lỏng quá cao (lý tưởng là dưới 4°C), hoặc do áp suất nạp khí CO2 trong chai trước khi chiết chưa đạt mức cân bằng đẳng áp với bồn chứa tổng.

Câu 5: Lực siết nắp nhôm Ropp bao nhiêu là đạt chuẩn kỹ thuật?

Trả lời: Lực siết và bo ren phải được cài đặt thông qua bộ ly hợp từ tính của đầu capper. Lực siết đạt chuẩn là khi nắp được bo khít theo ren cổ chai thủy tinh, không bị rách nhôm và khi vặn mở tay có độ bám chắc vừa phải theo tiêu chuẩn nhà sản xuất nắp.

12. Công ty TNHH Công Nghệ ABM Việt Nam- Nhà cung cấp dây chuyền chiết rót chai thủy tinh tự động uy tín hàng đầu

Để xây dựng một nhà máy sản xuất đồ uống đóng chai thủy tinh đạt chuẩn chất lượng cao và vận hành bền bỉ, việc chọn lựa một nhà cung cấp thiết bị có năng lực kỹ thuật sâu rộng là bài toán cốt lõi của doanh nghiệp. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên cung cấp các giải pháp đóng gói đồng bộ hàng đầu tại Việt Nam.

Chúng tôi cung cấp dòng sản phẩm dây chuyền chiết rót chai thủy tinh tự động thuộc phân khúc chất lượng cao, được tối ưu cho các hệ thống nhà xưởng vận hành tự động và yêu cầu chạy ở tốc độ cao. Thiết bị của ABM khẳng định ưu thế vượt trội về độ bền, vận hành cực kỳ ổn định, giúp doanh nghiệp triệt tiêu tỷ lệ phế phẩm và rơi vỡ chai trong quá trình sản xuất. Đến với ABM, Quý khách hàng sẽ được đội ngũ kỹ sư giàu kinh nghiệm tư vấn phương án layout tối ưu mặt bằng, bàn giao công nghệ kỹ lưỡng cùng dịch vụ bảo trì trọn đời thiết bị.
