Thiết bị trao đổi nhiệt dạng ống có cánh

Thiết bị trao đổi nhiệt dạng ống có cánh là gì?

Trao đổi nhiệt đóng vai trò quan trọng trong hầu hết các quy trình sản xuất công nghiệp. Từ làm mát khí nóng, thu hồi nhiệt thải đến duy trì nhiệt độ trong quá trình sản xuất, các doanh nghiệp đều cần những giải pháp trao đổi nhiệt hiệu quả để tối ưu hiệu suất và giảm tiêu thụ năng lượng.

Trong số nhiều loại thiết bị trao đổi nhiệt hiện nay, thiết bị trao đổi nhiệt dạng ống có cánh nổi bật nhờ khả năng nâng cao hiệu quả truyền nhiệt trong các ứng dụng sử dụng không khí hoặc khí.

Trong bài viết này, bạn sẽ tìm hiểu về thiết bị trao đổi nhiệt dạng ống có cánh, bao gồm nguyên lý hoạt động, cấu tạo, vật liệu chế tạo, các kiểu ống có cánh, ưu điểm, hạn chế và các lĩnh vực ứng dụng phổ biến.

THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH LÀ GÌ?

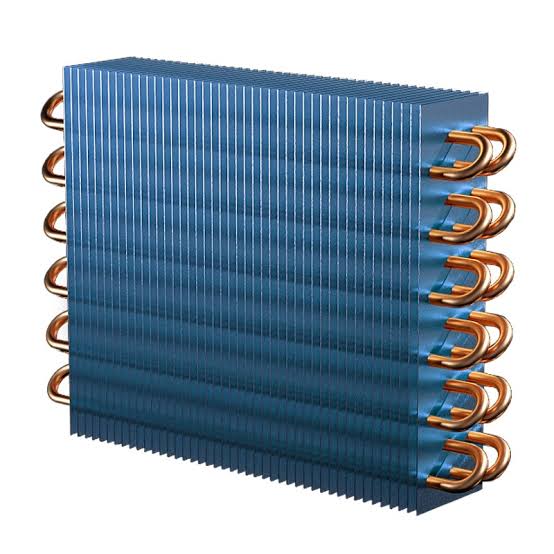

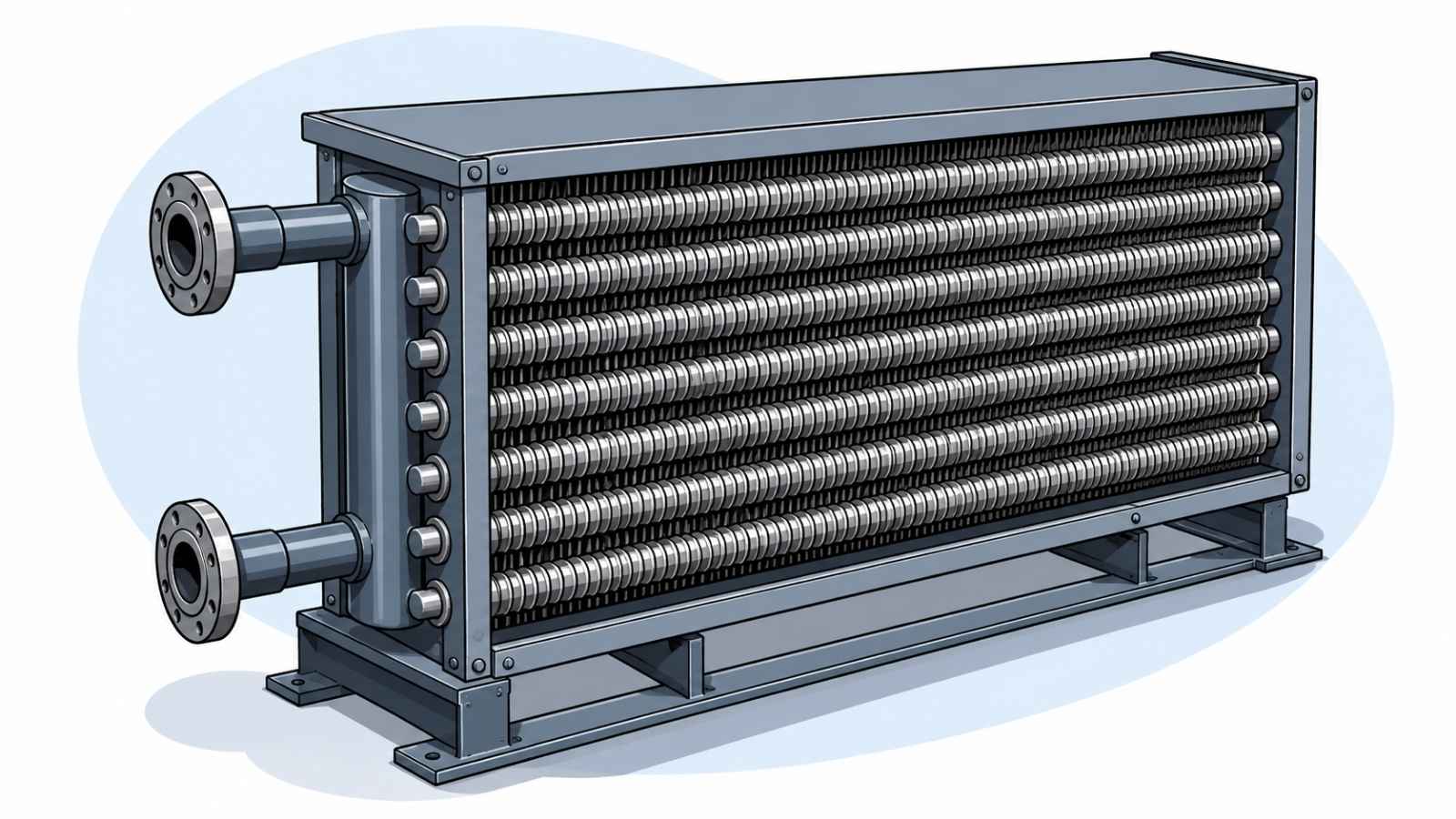

Thiết bị trao đổi nhiệt dạng ống có cánh (Finned Tube Heat Exchanger) là loại thiết bị trao đổi nhiệt sử dụng các bề mặt truyền nhiệt mở rộng dưới dạng cánh được gắn lên bên ngoài ống có cánh nhằm tăng diện tích trao đổi nhiệt.

Các cánh giúp nâng cao đáng kể hiệu suất truyền nhiệt, đặc biệt khi một trong hai môi chất là không khí hoặc khí – những môi chất thường có hệ số truyền nhiệt thấp hơn chất lỏng.

Nhờ tăng diện tích bề mặt truyền nhiệt mà không làm tăng đáng kể kích thước thiết bị, thiết bị trao đổi nhiệt dạng ống có cánh có thể truyền nhiều nhiệt hơn trong khi vẫn duy trì thiết kế nhỏ gọn.

Nói một cách đơn giản, các cánh giúp thiết bị truyền được nhiều nhiệt hơn mà không cần sử dụng ống lớn hơn hoặc bổ sung thêm thiết bị khác.

NGUYÊN LÝ HOẠT ĐỘNG CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng ống có cánh khá đơn giản.

Một môi chất sẽ chảy bên trong ống có cánh, trong khi môi chất còn lại, thường là không khí hoặc khí, sẽ đi qua bề mặt bên ngoài của ống có cánh.

Nhiệt được truyền từ môi chất nóng sang môi chất lạnh thông qua thành ống và các cánh tản nhiệt.

Các cánh làm tăng diện tích bề mặt tiếp xúc với môi chất bên ngoài, giúp truyền nhiều nhiệt hơn trong cùng một khoảng thời gian.

Ví dụ:

• Nước nóng chảy bên trong các ống có cánh.
• Không khí môi trường đi qua bề mặt ngoài của ống có cánh.
• Nhiệt truyền từ nước qua thành ống và các cánh sang không khí.
• Nhiệt độ không khí tăng lên trong khi nước được làm mát.

Nhờ diện tích truyền nhiệt lớn hơn, thiết bị trao đổi nhiệt dạng ống có cánh đặc biệt hiệu quả trong các ứng dụng gia nhiệt và làm mát bằng không khí.

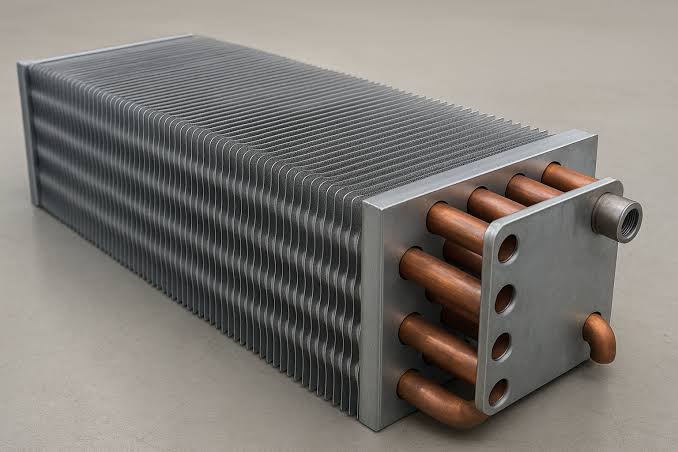

CẤU TẠO CHÍNH CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Một thiết bị trao đổi nhiệt dạng ống có cánh điển hình bao gồm các bộ phận sau:

Ống có cánh

Là bộ phận dẫn môi chất công nghệ và đóng vai trò là đường truyền nhiệt chính của thiết bị.

Cánh tản nhiệt

Các lá kim loại mỏng được gắn bên ngoài ống có cánh nhằm tăng diện tích bề mặt truyền nhiệt.

Tấm ống

Có nhiệm vụ cố định các ống có cánh và tách riêng các dòng môi chất.

Vỏ hoặc khung thiết bị

Đảm bảo kết cấu vững chắc và định hướng luồng không khí đi qua cụm ống có cánh.

Hộp góp

Phân phối môi chất đồng đều đến toàn bộ cụm ống có cánh.

Vật liệu chế tạo thiết bị trao đổi nhiệt dạng ống có cánh

Việc lựa chọn vật liệu chế tạo thiết bị trao đổi nhiệt dạng ống có cánh phụ thuộc vào nhiệt độ làm việc, áp suất, khả năng chống ăn mòn và ngân sách đầu tư.

Thép carbon

• Chi phí hợp lý.
• Độ bền cơ học tốt.
• Phù hợp với các ứng dụng công nghiệp thông thường.

Thép không gỉ

• Khả năng chống ăn mòn cao.
• Phù hợp với ngành hóa chất và thực phẩm.
• Tuổi thọ sử dụng dài.

Đồng

• Khả năng dẫn nhiệt rất tốt.
• Thường được sử dụng trong hệ thống HVAC và thiết bị lạnh.

Nhôm

• Trọng lượng nhẹ.
• Hiệu quả truyền nhiệt cao.
• Thường được sử dụng để chế tạo cánh tản nhiệt.

Hợp kim đồng – niken

• Khả năng chống ăn mòn trong nước biển rất tốt.
• Thường được sử dụng trong ngành hàng hải và công trình ngoài khơi.

Titan

• Khả năng chống ăn mòn vượt trội.
• Phù hợp với các môi trường có tính ăn mòn cao.

CÁC LOẠI ỐNG CÓ CÁNH TRONG THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Hiệu suất của thiết bị trao đổi nhiệt dạng ống có cánh phụ thuộc đáng kể vào thiết kế của ống có cánh. Tùy theo điều kiện vận hành, có nhiều kiểu ống có cánh khác nhau để đáp ứng các yêu cầu truyền nhiệt.

Ống có cánh ép đùn (Extruded Fin Tubes)

Ống có cánh ép đùn được chế tạo bằng cách tạo các cánh từ lớp nhôm bao bọc bên ngoài ống nền thông qua phương pháp ép cơ khí.

Ưu điểm

• Độ bền cơ học cao.
• Liên kết giữa cánh và ống chắc chắn.
• Phù hợp với môi trường lắp đặt ngoài trời.

Ống có cánh chân chữ L (L-Foot Fin Tubes)

Ở loại ống có cánh này, dải cánh được quấn quanh ống và cố định bằng phần chân có dạng chữ L.

Ưu điểm

• Chi phí đầu tư thấp.
• Hiệu quả truyền nhiệt tốt.
• Phù hợp với điều kiện nhiệt độ trung bình.

Ống có cánh gắn rãnh (Embedded – G-Fin Tubes)

Dải cánh được chèn vào rãnh đã được gia công trên bề mặt ống có cánh.

Ưu điểm

• Liên kết cơ học chắc chắn.
• Hiệu quả truyền nhiệt ổn định.
• Phù hợp với các ứng dụng nhiệt độ cao hơn.

Ống có cánh hàn (Welded Fin Tubes)

Ở loại ống có cánh này, các cánh được hàn trực tiếp lên bề mặt ống.

Ưu điểm

• Độ bền cao.
• Phù hợp với môi trường áp suất và nhiệt độ cao.
• Được sử dụng phổ biến trong nhà máy điện và các cơ sở hóa dầu.

Ống có cánh xoắn (Spiral Fin Tubes)

Các cánh được quấn theo dạng xoắn ốc quanh ống có cánh nhằm tối đa hóa diện tích truyền nhiệt.

Ưu điểm

• Phân bố nhiệt đồng đều.
• Đặc tính lưu thông không khí hiệu quả.
• Thường được sử dụng trong các thiết bị gia nhiệt và làm mát công nghiệp.

Các ứng dụng phổ biến của thiết bị trao đổi nhiệt dạng ống có cánh

Thiết bị trao đổi nhiệt dạng ống có cánh được ứng dụng rộng rãi trong nhiều hệ thống dân dụng và công nghiệp.

Một số ứng dụng phổ biến gồm:

• Thiết bị làm mát không khí.
• Két tản nhiệt.
• Dàn gia nhiệt trong hệ thống HVAC.
• Dàn ngưng của hệ thống điều hòa không khí.
• Dàn bay hơi của hệ thống lạnh.
• Bộ hâm nước lò hơi (Economizer).
• Hệ thống thu hồi nhiệt thải.
• Hệ thống làm mát khô.
• Thiết bị gia nhiệt không khí công nghiệp.
• Hệ thống làm mát máy phát điện.

CÁC YẾU TỐ THIẾT KẾ CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Thiết kế phù hợp là yếu tố quan trọng giúp thiết bị trao đổi nhiệt dạng ống có cánh đạt hiệu suất và hiệu quả truyền nhiệt tối ưu.

Yêu cầu truyền nhiệt của thiết bị trao đổi nhiệt dạng ống có cánh

Công suất gia nhiệt hoặc làm mát yêu cầu sẽ quyết định kích thước và diện tích bề mặt trao đổi nhiệt của thiết bị trao đổi nhiệt dạng ống có cánh.

Thiết kế hình học của ống có cánh

Các thông số cần xem xét đối với ống có cánh bao gồm:

• Chiều cao cánh.
• Khoảng cách giữa các cánh.
• Độ dày cánh.
• Mật độ cánh.

Những yếu tố này ảnh hưởng trực tiếp đến khả năng truyền nhiệt và tổn thất áp suất của thiết bị.

Đặc tính dòng không khí của thiết bị trao đổi nhiệt dạng ống có cánh

Tốc độ và hướng lưu thông của không khí có ảnh hưởng đáng kể đến hiệu suất làm việc của thiết bị trao đổi nhiệt dạng ống có cánh.

Đặc tính của môi chất truyền nhiệt

Các đặc tính của môi chất như:

• Độ nhớt.
• Hệ số dẫn nhiệt.
• Khối lượng riêng.
• Nhiệt dung riêng.

Đều ảnh hưởng đến quá trình tính toán và thiết kế khả năng truyền nhiệt của thiết bị trao đổi nhiệt dạng ống có cánh.

Nhiệt độ vận hành của thiết bị trao đổi nhiệt dạng ống có cánh

Đối với các ứng dụng nhiệt độ cao, cần lựa chọn vật liệu có khả năng duy trì độ bền cơ học và ổn định dưới tác động của ứng suất nhiệt.

Môi trường ăn mòn

Việc lựa chọn vật liệu chế tạo thiết bị trao đổi nhiệt dạng ống có cánh cần xem xét khả năng tiếp xúc với:

• Độ ẩm.
• Hóa chất.
• Khí có tính ăn mòn.

Giới hạn tổn thất áp suất

Thiết kế cần cân bằng giữa hiệu suất truyền nhiệt và mức tổn thất áp suất cho phép để đảm bảo thiết bị trao đổi nhiệt dạng ống có cánh vận hành hiệu quả.

Khả năng bảo trì của thiết bị trao đổi nhiệt dạng ống có cánh

Thiết kế thuận tiện cho việc vệ sinh và kiểm tra sẽ giúp kéo dài tuổi thọ cũng như duy trì hiệu suất hoạt động của thiết bị trao đổi nhiệt dạng ống có cánh.

ƯU ĐIỂM CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Hiệu quả truyền nhiệt cao

Nhờ diện tích truyền nhiệt được mở rộng bởi ống có cánh, thiết bị trao đổi nhiệt dạng ống có cánh có khả năng nâng cao đáng kể hiệu suất trao đổi nhiệt.

Thiết kế nhỏ gọn

Thiết bị có thể tăng khả năng truyền nhiệt mà không cần tăng kích thước tổng thể.

Tiết kiệm năng lượng

Hiệu suất truyền nhiệt cao giúp giảm mức tiêu thụ năng lượng và chi phí vận hành.

Tiết kiệm diện tích lắp đặt

Thiết bị trao đổi nhiệt dạng ống có cánh phù hợp với các khu vực có không gian lắp đặt hạn chế.

Thiết kế linh hoạt

Thiết bị được chế tạo với nhiều lựa chọn về:

• Vật liệu.
• Kiểu ống có cánh.
• Cấu hình thiết kế.

Phù hợp cho các ứng dụng trao đổi nhiệt giữa khí và chất lỏng

Thiết bị trao đổi nhiệt dạng ống có cánh đặc biệt hiệu quả trong các ứng dụng mà một trong hai môi chất truyền nhiệt là không khí hoặc khí.

Hạn chế của thiết bị trao đổi nhiệt dạng ống có cánh

Bên cạnh nhiều ưu điểm, thiết bị trao đổi nhiệt dạng ống có cánh cũng tồn tại một số hạn chế cần được xem xét trong quá trình lựa chọn và sử dụng.

Nguy cơ bám bẩn trên ống có cánh

Bụi, chất bẩn và các tạp chất có thể tích tụ giữa các ống có cánh, làm giảm hiệu quả truyền nhiệt của thiết bị.

Việc vệ sinh phức tạp hơn

Các ống có cánh được bố trí với khoảng cách nhỏ có thể yêu cầu các phương pháp vệ sinh chuyên dụng để làm sạch hiệu quả.

Chi phí đầu tư ban đầu cao

Các thiết kế ống có cánh tiên tiến cùng với việc sử dụng vật liệu chất lượng cao có thể làm tăng chi phí đầu tư ban đầu của thiết bị trao đổi nhiệt dạng ống có cánh.

Nguy cơ hư hỏng cơ học

Các cánh có độ dày mỏng có thể bị biến dạng hoặc hư hỏng do va đập trong quá trình vận chuyển, lắp đặt hoặc bảo trì.

ỨNG DỤNG CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Thiết bị trao đổi nhiệt dạng ống có cánh được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

Ngành HVAC

Ứng dụng trong:

• Dàn gia nhiệt.
• Dàn làm mát.
• Dàn ngưng.
• Dàn bay hơi.

Ngành sản xuất điện

Ứng dụng trong:

• Bình ngưng làm mát bằng không khí.
• Bộ hâm nước lò hơi (Economizer).
• Hệ thống thu hồi nhiệt thải.

Ngành hóa dầu

Được sử dụng để:

• Làm mát các dòng lưu chất công nghệ.
• Thu hồi nhiệt từ khí thải.

Ngành dầu khí

Ứng dụng trong:

• Xử lý khí.
• Làm mát máy nén.
• Các công trình ngoài khơi.

Ngành thực phẩm và đồ uống

Được sử dụng trong:

• Hệ thống lạnh.
• Các quy trình sản xuất yêu cầu kiểm soát nhiệt độ.

Ngành công nghiệp hóa chất

Cung cấp khả năng gia nhiệt và làm mát cho nhiều quá trình phản ứng hóa học.

Ngành hàng hải

Ứng dụng trong:

• Hệ thống làm mát động cơ.
• Các hệ thống trao đổi nhiệt có khả năng chống ăn mòn nước biển.

Nhà máy sản xuất

Được sử dụng trong:

• Làm mát khí nén.
• Làm mát lò công nghiệp.
• Kiểm soát nhiệt độ trong các quy trình sản xuất.

HƯỚNG DẪN BẢO TRÌ THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Việc bảo trì định kỳ giúp thiết bị trao đổi nhiệt dạng ống có cánh vận hành ổn định và duy trì hiệu suất truyền nhiệt tối đa.

Vệ sinh định kỳ

Loại bỏ bụi, chất bẩn và các cặn bám trên bề mặt ống có cánh để duy trì lưu lượng không khí và hiệu quả truyền nhiệt.

Kiểm tra hiện tượng ăn mòn

Thường xuyên kiểm tra:

• Ống có cánh.
• Các cánh tản nhiệt.
• Các mối nối.

Để phát hiện sớm các dấu hiệu ăn mòn.

Theo dõi tổn thất áp suất

Sự gia tăng bất thường của tổn thất áp suất có thể là dấu hiệu của hiện tượng bám bẩn hoặc tắc nghẽn.

Kiểm tra rò rỉ

Kiểm tra các vị trí:

• Hộp góp.
• Mối nối ống.
• Các mối hàn.

Để phát hiện và xử lý rò rỉ kịp thời.

Nắn thẳng các cánh bị biến dạng

Các cánh bị cong hoặc biến dạng có thể cản trở luồng không khí và làm giảm hiệu suất của thiết bị trao đổi nhiệt dạng ống có cánh.

Đánh giá hiệu suất định kỳ

Thực hiện kiểm tra hiệu suất truyền nhiệt theo định kỳ giúp phát hiện sớm các dấu hiệu suy giảm hiệu quả trước khi phát sinh các sự cố nghiêm trọng.

XU HƯỚNG PHÁT TRIỂN CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG CÓ CÁNH

Các ngành công nghiệp hiện đại ngày càng đặt ra yêu cầu cao hơn về hiệu quả sử dụng năng lượng và tính bền vững. Vì vậy, các nhà sản xuất thiết bị trao đổi nhiệt dạng ống có cánh đang tập trung phát triển các công nghệ sau:

• Thiết kế ống có cánh với hình dạng cánh tiên tiến.
• Sử dụng các hợp kim có hiệu suất cao.
• Cải tiến lớp phủ chống ăn mòn.
• Ứng dụng các phương pháp thiết kế tính toán hiện đại.
• Tối ưu hóa hệ thống thu hồi nhiệt thải.
• Phát triển thiết bị trao đổi nhiệt dạng ống có cánh có thiết kế nhỏ gọn và trọng lượng nhẹ.

Những cải tiến này giúp các ngành công nghiệp giảm tiêu thụ năng lượng đồng thời nâng cao hiệu quả của các quy trình sản xuất.

Kết luận về thiết bị trao đổi nhiệt dạng ống có cánh

Thiết bị trao đổi nhiệt dạng ống có cánh là một trong những giải pháp truyền nhiệt hiệu quả nhất trong các ứng dụng mà một trong hai môi chất là không khí hoặc khí. Nhờ sử dụng ống có cánh để mở rộng diện tích bề mặt truyền nhiệt, thiết bị mang lại hiệu suất trao đổi nhiệt cao hơn, giảm mức tiêu thụ năng lượng và cho phép thiết kế hệ thống nhỏ gọn.

Từ các hệ thống HVAC, nhà máy điện đến các cơ sở chế biến hóa chất và nhà máy thực phẩm, thiết bị trao đổi nhiệt dạng ống có cánh đã trở thành một thành phần quan trọng trong các hệ thống quản lý nhiệt hiện đại. Khi được thiết kế phù hợp, lựa chọn đúng vật liệu và bảo trì định kỳ, thiết bị có thể mang lại hiệu quả vận hành ổn định và tối ưu chi phí cho nhiều ứng dụng công nghiệp khác nhau.
