Trong bối cảnh quy chuẩn an toàn vệ sinh thực phẩm toàn cầu ngày càng khắt khe, kiểm soát tạp chất ở công đoạn đóng gói cuối dây chuyền là yếu tố sống còn đối với các thương hiệu ngành bánh kẹo. Các dị vật vật lý như mảnh gốm sứ từ khay nướng, mảnh nhựa cứng từ khuôn đổ ô kẹo, hay mẩu thủy tinh từ đèn nhà xưởng... hoàn toàn có thể làm hỏng uy tín doanh nghiệp nếu lọt ra thị trường. Hệ thống máy X-ray cho bánh kẹo, đồ ngọt tự động chính là giải pháp công nghệ tối cao, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC), triệt tiêu lỗi cảm tính và bảo vệ an toàn tuyệt đối cho người tiêu dùng.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị tia X, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Máy X-ray cho bánh kẹo, đồ ngọt là gì?

Máy X-ray cho bánh kẹo, đồ ngọt (tiếng Anh: X-ray machine for confectionery and sweets) là hệ thống kiểm tra tạp chất và khuyết tật thành phẩm tự động hóa hoàn toàn. Thiết bị ứng dụng công nghệ hình ảnh tia X (X-ray) năng lượng siêu thấp để xuyên thấu qua cấu trúc bao bì và cốt bánh kẹo khi chúng đang dịch chuyển liên tục trên băng tải phẳng với vận tốc lớn. Dựa trên thuật toán phân tích ma trận điểm ảnh xám, máy tự động phát hiện, phân loại và loại bỏ các sản phẩm ngậm dị vật hoặc bị lỗi hình học khuyết tật.

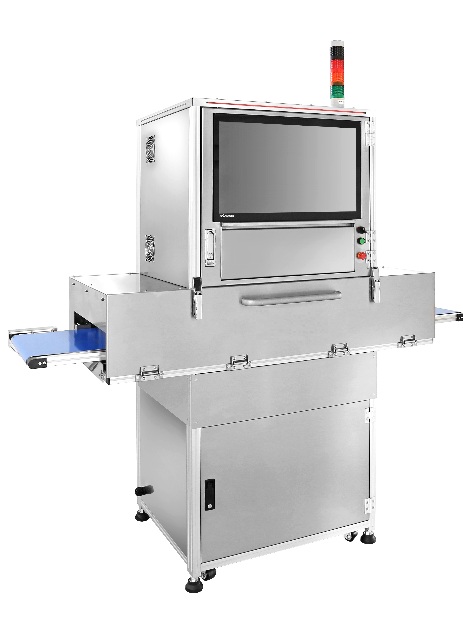

2. Cấu tạo chi tiết của Hệ thống X-ray kiểm tra tạp chất bánh kẹo

Một hệ thống kiểm tra tia X tiêu chuẩn công nghiệp được module hóa thành các phân hệ kỹ thuật cơ khí, quang học và điện tử khép kín:

• Bộ phát tia X thế hệ mới (X-ray Generator): Bóng phát tia X có khả năng điều khiển tuyến tính điện áp (kV) và dòng điện (mA) ở mức năng lượng siêu thấp, tối ưu hóa độ sắc nét khi quét qua bao bì màng nhôm phức hợp hay hộp giấy cứng.
• Bộ thu ảnh số hóa (Diode Array Detector): Cảm biến tuyến tính độ phân giải cao, bắt trọn xung năng lượng tia xuyên thấu để dựng hình ảnh tương phản (Grayscale Image) theo thời gian thực (Real-time).
• Buồng bảo vệ bọc chì (Lead Protection): Kết cấu khung vỏ Inox 304 vách dày bọc chì kiên cố, tích hợp rèm chắn chì (Lead curtains) mềm mại đạt chuẩn y tế ở hai đầu hầm, cam kết triệt tiêu hoàn toàn rò rỉ tia bức xạ ra môi trường nhà xưởng.
• Hệ thống băng tải phẳng phi kim loại: Đai tải nhựa PU hoặc xích nhựa mảng đạt tiêu chuẩn FDA, thiết kế cơ khí thông minh dễ dàng tháo rời nhanh trong 30 giây để súc rửa vệ sinh.
• Tủ điều khiển IPC tích hợp Trí tuệ nhân tạo: Máy tính công nghiệp cấu hình mạnh chạy thuật toán AI phân tích điểm tối tương phản để đưa ra quyết định cách ly hàng lỗi trong mili-giây.



3. Nguyên lý hoạt động và Thuật toán mật độ tương phản

Quy trình vận hành bốc xếp ảnh và xử lý tín hiệu của hệ thống tuân theo chu trình khép kín nghiêm ngặt sau:

[Sản phẩm qua Màn chì] ──> [Tia X chiếu xuyên thấu] ──> [Cảm biến dựng Ảnh xám]

                                                                     │ (Thuật toán AI đo mật độ)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy cách ly] <───────────────┘

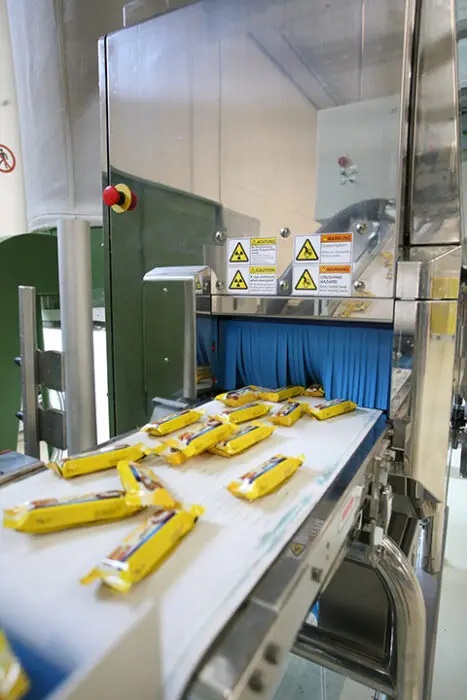

Khi bánh kẹo dịch chuyển qua buồng tối, bộ phát phóng chùm tia X xuyên qua thân sản phẩm. Nguyên lý của công nghệ này dựa trên sự chênh lệch mật độ khối lượng riêng (g/cm³). Các dị vật (kim loại, thủy tinh, đá sỏi, gốm sứ, cao su lưu hóa, nhựa cứng) có mật độ vật chất lớn hơn nhiều so với mật độ xốp mềm của tinh bột đường. Khi tia X quét trúng dị vật, lượng tia X xuyên qua vùng đó sẽ bị hấp thụ và suy giảm mạnh, tạo thành các điểm tối tương phản (Dark spots) rõ rệt trên ảnh xám. Thuật toán AI lập tức phát hiện điểm tối này, xuất lệnh ra hệ thống khí nén để đẩy khay sản phẩm lỗi ra ngõ hủy mà không làm giảm vận tốc tuyến tính của băng chuyền.

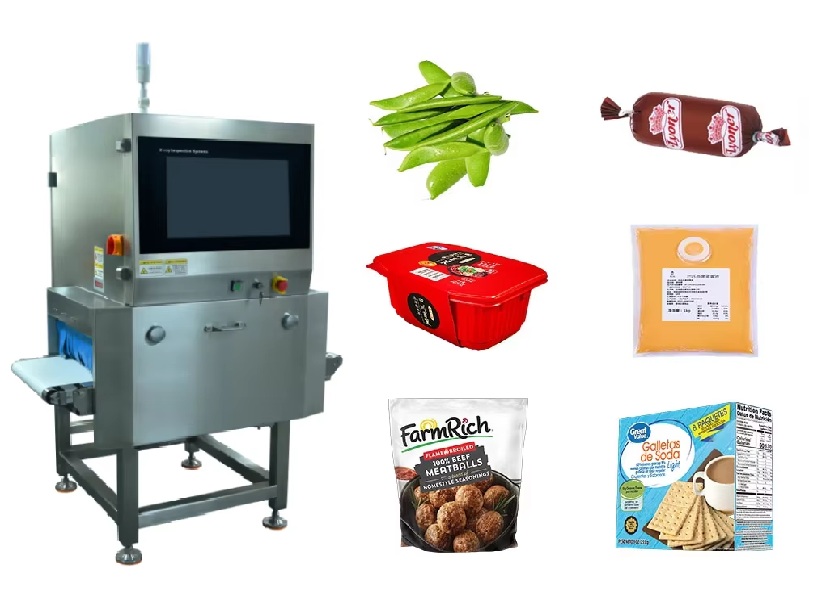

4. Phân loại ứng dụng thực tế theo dạng sản phẩm bốc xếp

Thiết bị được tối ưu hóa phần mềm thuật toán AI theo từng đặc tính hình học và quy trình đóng gói của mỗi dòng sản phẩm trên Layout nhà xưởng:

Máy Xray cho bánh, bánh mì, bánh nướng, bánh ngọt, bánh quy

Ứng dụng làm X-ray machine for cake, bread, baked goods, pastry, and cookie cho các dây chuyền đóng gói bánh túi gối hoặc đóng khay nhựa lớn. Thuật toán của dòng máy này được tinh chỉnh đặc biệt để bỏ qua cấu trúc rỗng xốp tự nhiên của ruột bánh mì, hay cấu trúc dập nổi hoa văn của bánh quy, từ đó tìm chính xác mảnh kim loại, gốm sứ dầm từ khay nướng sứt mẻ rơi vào.

Máy X-ray cho kẹo, đồ ngọt, socola

Ứng dụng làm Xray machine for candy, sweets, and chocolate cho các dòng kẹo cứng dập viên, kẹo dẻo đổ khuôn nhựa hay các thanh socola. Ngoài dò tạp chất, máy còn đảm nhận tính năng kiểm tra ngoại quan nâng cao: phát hiện thanh socola bị nứt gãy cơ học, kẹo bị thiếu trọng lượng định lượng, hoặc kẹo dẻo bị biến dạng méo mó form mẫu.



5. Đặc điểm và Lợi ích vượt trội cho nhà máy bánh kẹo

Đặc điểm kỹ thuật nổi bật

• Triệt tiêu 100% "Hiệu ứng sản phẩm": Sóng tia X đi xuyên qua vật chất dựa trên mật độ khối lượng, hoàn toàn không bị ảnh hưởng bởi độ dẫn điện của muối mặn hay độ ẩm của bơ sữa, giảm tỷ lệ báo lỗi giả xuống mức dưới 0.1%.
• Quét xuyên thấu màng nhôm phức hợp: Vận hành hoàn hảo với các túi bánh kẹo sử dụng bao bì màng metalized, alu màng bọc nhôm dày dặn – khu vực mà các dòng máy dò kim loại từ trường truyền thống bị mất hoàn toàn độ nhạy.
• Kiểm tra đa tính năng đồng thời: Máy kết hợp đếm số lượng chiếc trong khay, kiểm tra lỗi bao bì kẹt hàng ở đường hàn dán nhiệt, phát hiện hộp kẹo thiếu gói nhỏ bên trong.

Lợi ích kinh tế trực tiếp

• Vượt qua các rào cản xuất khẩu toàn cầu: Giúp doanh nghiệp dễ dàng đạt các chứng nhận an toàn thực phẩm quốc tế cao cấp như HACCP, ISO 22000, BRC, IFS để đưa bánh kẹo vào các chuỗi siêu thị khó tính hàng đầu tại Mỹ, Châu Âu, Nhật Bản.
• Tối ưu hóa bài toán chi phí hao hụt: Phát hiện lỗi ở công đoạn sản xuất cuối dòng khi đã bao gói, cơ cấu gạt chỉ loại bỏ đúng gói sản phẩm lỗi, giữ lại toàn bộ dòng hàng sạch liên tục.
• Bảo vệ thương hiệu tuyệt đối: Triệt tiêu hoàn toàn rủi ro người tiêu dùng (đặc biệt là trẻ em) bị tổn thương do ngậm dính mảnh kính, mảnh nhựa cứng, tránh các vụ kiện tụng khiếu nại đắt đỏ.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Kích thước vùng hầm quét (Tunnel Size - W x H)	Chiều rộng và chiều cao tối đa của khay bánh/hộp kẹo có thể đi qua buồng quét tia X mượt mà.
Độ phân giải cảm biến (Detector Resolution)	Khuyến nghị chọn mức 0.4mm hoặc 0.8mm để đảm bảo khả năng bắt được các dị vật nhỏ chân chim mảnh.
Độ nhạy dò tìm tối thiểu trong sản phẩm	Kim loại ≥ 0.3mm, Thủy tinh/Gốm sứ ≥ 1.0mm, Cao su/Nhựa cứng ≥ 1.2mm (tùy thuộc vào độ dày của hộp bánh).
Tốc độ băng tải tối đa (Max Belt Speed)	Vận tốc tuyến tính (m/phút) nhằm lựa chọn cảm biến trigger và bộ xử lý đồng tốc phù hợp, đáp ứng công suất từ 60 đến hơn 300 sản phẩm/phút.



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Phân tích kết cấu và kích thước bao bì: Xác định sản phẩm đóng gói dạng túi gối mỏng, khay nhựa nằm ngang hay hộp sắt thiếc đứng cứng cáp. Kiểu dáng bao bì quyết định việc lựa chọn cấu hình hướng chiếu tia X (chiếu đứng từ trên xuống hay chiếu ngang từ bên hông).
• Bước 2: Khảo sát Layout không gian nhà xưởng: Đo đạc chiều dài trống trên dây chuyền đóng gói để tích hợp máy X-ray. Vì máy bọc chì kiên cố có tải trọng khá nặng, cần đảm bảo nền sàn xưởng chịu được tải trọng cố định vững chắc.
• Bước 3: Tùy biến cơ cấu loại bỏ phù hợp: Đối với các túi bánh nhẹ dạng bao dẻo, chọn luồng thổi khí (Air Jet) cao tốc; đối với khay bánh quy đứng cứng cáp, chọn thanh đẩy phẳng hành trình ngắn (Pusher) để hàng lỗi trượt nhẹ nhàng vào thùng chứa mà không bị dập nát.



8. Quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Vệ sinh đai tải và rèm chì hàng ngày: Lau sạch bụi đường, vụn bánh bám trong lòng hầm quét và dưới mặt đai tải. Sử dụng cồn y tế lau rèm chì bảo vệ; vết bẩn hữu cơ bám dày lâu ngày sẽ tạo điểm tối giả trên ảnh chụp gây báo lỗi sai (False Reject).
• Thử nghiệm độ nhạy bằng thẻ chuẩn (Puck Test): Định kỳ mỗi 2 – 4 tiếng vận hành, công nhân đặt các thẻ nhựa chứa viên kiểm tra chuẩn (Sắt, thủy tinh, gốm) chạy kèm sản phẩm để xác nhận máy vẫn bắt lỗi và cơ cấu gạt hoạt động chính xác 100%.
• Kiểm định an toàn bức xạ định kỳ: Tiến hành đo phóng xạ xung quanh vỏ máy bằng thiết bị đo chuyên dụng định kỳ 12 tháng/lần theo đúng quy định của Cục An toàn bức xạ và hạt nhân nhằm bảo vệ sức khỏe tuyệt đối cho công nhân vận hành.



9. Xu hướng phát triển và Công nghệ mới

• Công nghệ bức xạ năng lượng kép (Dual-Energy X-ray): Sử dụng hai nguồn năng lượng tia X có bước sóng khác nhau chiếu đồng thời qua sản phẩm. Công nghệ này giúp bóc tách và phân biệt chính xác giữa các vật liệu phi kim có mật độ tương đương nhau, nâng cao tỷ lệ phát hiện các mảnh nhựa mỏng từ bao bì hay mầm hạt bị thối hỏng bên trong cốt bánh.
• Thuật toán AI Deep Learning tích hợp đám mây: Hệ thống tự động học và ghi nhớ hình dáng dị vật, tự động ghi log dữ liệu số lần phát hiện tạp chất và gửi trực tiếp về máy chủ trung tâm nhà xưởng theo thời gian thực, phục vụ truy xuất nguồn gốc toàn diện.



10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy X-ray bánh kẹo hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn dị vật phi kim nguy hại để nâng cao năng suất đóng gói và đạt tiêu chuẩn chất lượng xuất khẩu toàn cầu, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi cung cấp các giải pháp máy kiểm tra tạp chất tia X thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Bộ phát tia X và dải cảm biến diode thu nhận hình ảnh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Mỹ, bảo đảm tuổi thọ bóng phát siêu bền.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán AI thông minh tự động hóa chu trình cấu hình Auto-Learn, bắt lỗi và phản hồi cơ cấu xả dòng lỗi chính xác ở vận tốc băng tải lớn mà không gây hiện tượng nghẽn dòng sản phẩm.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí Inox dày dặn phối hợp vách bọc chì triệt tiêu hoàn toàn tia bức xạ; bo mạch cách ly chống nhiễu điện từ trường của nhà xưởng, cam kết tỷ lệ dừng máy lỗi (Down-time) bằng không.

11. Câu hỏi thường gặp (FAQ)

Câu 1: Tia X chiếu xuyên qua bánh kẹo có làm biến đổi hàm lượng đường, chất dinh dưỡng hoặc gây độc hại phóng xạ cho người ăn không?

Trả lời: Hoàn toàn không. Máy X-ray thực phẩm sử dụng nguồn năng lượng tia X cực kỳ thấp và chỉ chiếu xuyên qua bao bì thành phẩm trong phần triệu giây để chụp ảnh. Quá trình này không lưu lại bất kỳ dư lượng phóng xạ nào trên bánh kẹo và không tạo ra bất kỳ phản ứng hóa học nào làm biến đổi dược tính, bẻ gãy cấu trúc chất béo hay lượng đường tự nhiên, đảm bảo an toàn thực phẩm tuyệt đối theo tiêu chuẩn khắt khe nhất của WHO và FDA.

Câu 2: Tại sao máy X-ray lại phát hiện được các mảnh nhựa cứng rơi từ khuôn đổ ô kẹo dẻo mà máy dò kim loại hoàn toàn bất lực?

Trả lời: Máy dò kim loại hoạt động dựa trên cảm ứng điện từ trường nên chỉ phát hiện được dị vật dẫn điện hoặc nhiễm từ. Máy X-ray hoạt động dựa trên nguyên lý chênh lệch mật độ khối lượng riêng (g/cm³). Do nhựa cứng, thủy tinh, gốm sứ hay cao su có mật độ khối lượng lớn hơn nhiều so với mật độ của cốt xốp mềm từ bột đường bánh kẹo, chúng sẽ cản tia X nhiều hơn và xuất hiện dưới dạng các điểm tối tương phản rõ rệt trên ảnh xám để thuật toán AI nhận diện.

Câu 3: Đai rèm chì bọc ở cửa hầm máy X-ray tiếp xúc trực tiếp vào túi bánh kẹo mềm có nguy cơ gây nhiễm độc chì không?

Trả lời: Hoàn toàn không. Lõi chì cản bức xạ được bọc kín hoàn toàn bên trong lớp màng bọc bằng nhựa PU hoặc cao su silicon cao cấp đạt chuẩn vi sinh và chứng nhận FDA chuyên dụng cho ngành thực phẩm. Lớp màng nhựa bọc ngoài này chịu lực, chống mài mòn cực tốt, đảm bảo phân tử chì không bao giờ tiếp xúc trực tiếp hay bong tróc dính bám vào vỏ bao bì sản phẩm.

Câu 4: Khi sensor của máy X-ray phát hiện sản phẩm lỗi nhưng cơ cấu gạt cách ly hoạt động sai thời điểm thì xử lý thế nào?

Trả lời: Hiện tượng này thường do cài đặt sai thông số thời gian trễ (Delay time) hoặc thời gian giữ (Hold time) trên phần mềm điều khiển, dẫn đến việc xi-lanh gạt khí nén tác động quá sớm hoặc quá muộn khi gói bánh kẹo lỗi chưa tới hoặc đã đi qua vị trí gạt. Bạn cần kiểm tra lại vận tốc tuyến tính của băng tải và hiệu chỉnh thông số thời gian trễ trên màn hình HMI cho đồng bộ chính xác từng mili-giây.

Câu 5: Có thể dùng chung một máy X-ray băng tải cho nhiều mã sản phẩm bánh kẹo khác nhau trong nhà xưởng được không?

Trả lời: Hoàn toàn được. Phần mềm tích hợp tính năng quản lý mã hàng (Recipe Management) cho phép lưu trữ hơn 100 chương trình sản phẩm. Khi nhà máy chuyển đổi từ chạy dây chuyền bánh quy sang đóng gói kẹo dẻo, người vận hành chỉ cần bấm chọn tên sản phẩm trên màn hình cảm ứng HMI, hệ thống sẽ tự động tải các thông số công suất tia và dải dung sai đo đạc tương ứng trong vòng 3 giây.
