Máy dò kim loại cho chất lỏng, dịch đặc, sệt, sốt, nước

Máy dò kim loại cho chất lỏng, dịch đặc, sệt, sốt, nước

Trong kỷ nguyên tự động hóa ngành chế biến thực phẩm và đồ uống, việc kiểm soát tạp chất vật lý dạng kim loại là tiêu chuẩn bắt buộc để đảm bảo an toàn vệ sinh thực phẩm và bảo vệ hệ thống máy móc phía sau (như máy chiết rót, đầu phun). Khác với các dòng máy kiểm tra hàng đóng gói sẵn, hệ thống máy dò kim loại cho chất lỏng được tích hợp trực tiếp trên đường ống dẫn áp lực cao để phát hiện và cách ly tạp chất ngay khi nguyên liệu còn ở dạng lỏng.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về cấu tạo, nguyên lý vận hành động học và kinh nghiệm lựa chọn thiết bị cho dòng sản phẩm dạng lỏng, dịch đặc, hỗ trợ đắc lực cho các kỹ sư nhà máy, bộ phận thu mua vật tư và chủ doanh nghiệp.



1. Định nghĩa Máy dò kim loại cho chất lỏng là gì?

Máy dò kim loại cho chất lỏng (tiếng Anh: Metal detector for liquid) là hệ thống kiểm tra chất lượng tự động hóa chuyên dụng, áp dụng nguyên lý cảm ứng điện từ trường để dò tìm các tạp chất kim loại nhiễm từ (Sắt), không nhiễm từ (Đồng, nhôm) và thép không gỉ (Inox 304, 316) bên trong dòng chảy của sản phẩm dạng lỏng, dịch đặc.

Hệ thống này được lắp đặt đồng bộ giữa bơm truyền động và máy chiết, thực hiện việc bốc xếp, quét tạp chất liên tục dưới áp suất cao mà không làm thay đổi đặc tính lý hóa hay phá vỡ cấu trúc của nguyên liệu.



2. Cấu tạo chi tiết và Phân loại theo đặc thù sản phẩm

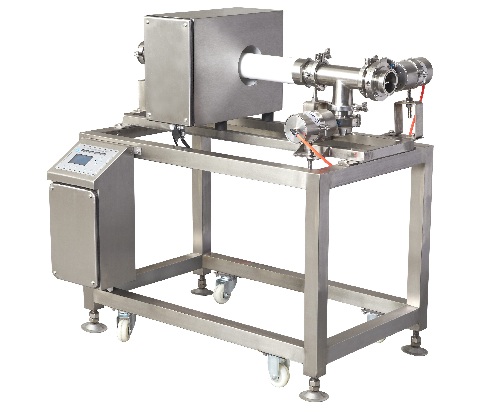

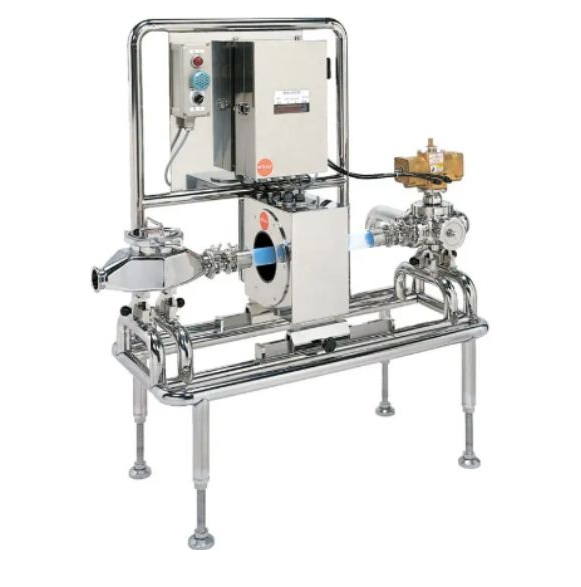

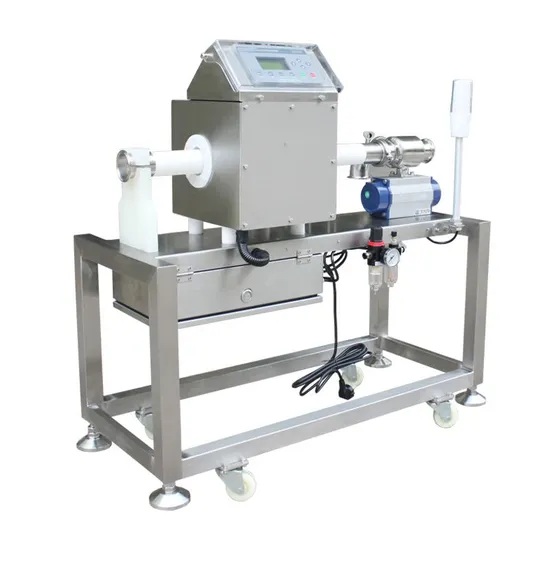

Một bộ máy dò kim loại cho chất lỏng công nghiệp hoàn chỉnh cấu thành từ các phân hệ kỹ thuật cơ khí, thủy lực và tự động hóa khép kín:

• Đầu dò đường hầm tròn (Search Head): Thiết kế vỏ đúc nguyên khối bằng Inox 304/316 chịu lực, lòng hầm dạng tròn chứa hệ thống cuộn dây phát - thu điện từ trường được đổ đặc bằng hợp chất resin để chống rung động cơ học tuyệt đối.
• Ống thông dòng phi kim loại (Through-pipe): Đoạn ống đi xuyên qua tâm đầu hầm dò, chế tạo từ vật liệu chịu áp và cách điện cao cấp (như Teflon PTFE, PVDF hoặc PEEK) đạt chuẩn FDA, chịu được nhiệt độ cao khi chạy chu trình CIP.
• Cụm van gạt loại bỏ vô trùng (Reject Valve): Thường sử dụng van piston ba ngả hoặc van quay (Rotary Valve) điều khiển bằng khí nén tốc độ cao, kết nối trực tiếp với ngõ ra của sản phẩm lỗi.
• Bộ điều khiển kỹ thuật số: Vi xử lý tín hiệu số DSP tốc độ cao tích hợp màn hình cảm ứng HMI, ứng dụng thuật toán bóc tách pha để triệt tiêu hiện tượng báo lỗi giả do "hiệu ứng sản phẩm" (Product Effect) gây ra.

Phân loại cấu trúc theo ứng dụng vật lý:

1. Dòng máy cho chất lỏng độ nhớt thấp: Kết cấu đường ống nhỏ, van gạt tốc độ cao, ứng dụng làm máy dò kim loại cho đồ uống, nước giải khát (Metal detector for beverage and drink) như bia, nước ngọt, sữa tươi, nước khoáng.
2. Dòng máy cho chất sệt có áp lực cao: Kết cấu ống đường kính lớn vách dày, tích hợp các khớp nối nhanh (Tri-clamp), chuyên dụng làm máy dò kim loại cho dịch đặc, sệt, sốt, súp (Metal detector for paste, sauce, soup, viscous liquid) như tương cà, tương ớt, mứt trái cây cô đặc, pate súp đặc.
3. Dòng máy chống ăn mòn hóa học: Ống thông dòng đặc chế chịu mặn, chịu acid, chuyên dụng làm máy dò kim loại cho gia vị, đồ nêm nếm, nước chấm (Metal detector for spice, seasoning, and dipping sauce) như nước mắm, nước tương, nước sốt kho thịt có nồng độ muối cao.



3. Nguyên lý hoạt động và Thuật toán triệt tiêu hiệu ứng sản phẩm

Quy trình vận hành và xử lý tín hiệu động học của hệ thống tuân theo chu trình kín:

[Dịch lỏng chảy qua ống] ──> [Cắt qua Vùng Từ trường] ──> [Lọc tín hiệu Số (DSP)]

                                                                │ (Bóc tách góc pha)

[Đến Máy chiết rót] <── [Van 3 ngả Xả dòng lỗi] <───────────────┴── (Phát hiện nhiễu Inox)

Cuộn dây phát trong đầu dò tạo ra một vùng điện từ trường xoay chiều ổn định xuyên qua đoạn ống Teflon. Khi dòng dịch lỏng sạch dịch chuyển qua, hệ thống ở trạng thái cân bằng.

Nếu có mảnh kim loại lẫn bên trong dòng chảy, từ trường sẽ bị biến dạng do hiện tượng dòng điện xoáy (Eddy current). Sự thay đổi dòng điện vi-volt này được thu nhận bởi các cuộn dây thu và gửi về bộ xử lý DSP. Do các chất lỏng thực phẩm thường chứa nước, muối hoặc acid có tính dẫn điện tự nhiên (tạo ra "hiệu ứng sản phẩm" lớn), phần mềm máy tính sẽ áp dụng thuật toán phân tích góc pha (Phase Discrimination) để lọc bỏ tín hiệu dẫn điện của muối, chỉ giữ lại tín hiệu từ tính của kim loại, từ đó xuất lệnh kích hoạt van ba ngả chuyển hướng xả toàn bộ khúc dịch chứa tạp chất ra ngoài làn hủy chỉ trong mili-giây.



4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Vận hành áp lực cao liên tục: Chịu được áp suất dòng chảy lên tới 16 - 25 bar, tương thích hoàn hảo với các dòng bơm trục vít hoặc bơm piston thể tích lực lớn.
• Tiêu chuẩn vệ sinh tối cao: Toàn bộ hệ thống đạt cấp bảo vệ IP66 hoặc IP69K, chịu được quy trình vệ sinh tại chỗ CIP (Cleaning-In-Place) với xút và acid nóng lên tới hơn 95^oC.
• Khớp nối linh hoạt: Thiết kế dạng module đặt trên khung xe đẩy có bánh xe và trục nâng hạ thủy lực, dễ dàng di chuyển và kết nối nhanh vào Layout dây chuyền hiện tại.

Lợi ích kinh tế trực tiếp

• Bảo vệ tuyệt đối máy chiết rót: Loại bỏ các mảnh kim loại, ốc vít rơi vỡ từ công đoạn băm nghiền phía trước, ngăn chặn nguy cơ làm trầy xước lòng xi-lanh hoặc nghẹt đầu phun của máy chiết trị giá hàng tỷ đồng.
• Tối ưu hóa chi phí nguyên liệu: Van xả ba ngả hoạt động cực nhanh, chỉ xả đúng phân đoạn dịch lỏng nhiễm lỗi (khoảng vài trăm ml), triệt tiêu hiện tượng lãng phí vật tư so với việc hủy cả lô hàng.
• Bảo vệ thương hiệu và người tiêu dùng: Cam kết 100% dòng sản phẩm dạng lỏng xuất xưởng không ngậm tạp chất nguy hại, đáp ứng các tiêu chuẩn khắt khe như HACCP, ISO 22000 và BRC.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng đặc tính kỹ thuật (Datasheet) phục vụ quá trình thu mua, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa kỹ thuật & Tiêu chuẩn khuyến nghị
Đường kính ống dẫn (Pipe Diameter - mm)	Kích thước lòng ống (ví dụ: DN38, DN50, DN65, DN80) phải đồng bộ với đường ống công nghệ hiện tại để tránh hiện tượng thắt cổ chai gây sụt áp dòng chảy.
Độ nhạy dò tìm tối thiểu (Sensitivity)	Kích thước nhỏ nhất của viên test chuẩn có thể phát hiện khi chạy trong dòng dịch thực tế (ví dụ: Fe ≥ 0.5mm, Non-Fe ≥ 0.6mm, Sus316 ≥ 0.8mm).
Nhiệt độ vận hành tối đa (Max Temperature)	Khả năng chịu nhiệt của ống Teflon khi chạy sản phẩm nóng (Pasteurization) hoặc khi súc rửa CIP (95 oC – 120oC).
Lưu lượng định mức (Flow Rate - L/h)	Công suất dòng chảy tối đa máy có thể xử lý mượt mà (ví dụ: 3.000 L/h đến 15.000 L/h).



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Kiểm tra độ kín gioăng đệm đầu ca: Kiểm tra các vòng đệm oring tại khớp nối Tri-clamp và cụm van ba ngả, đảm bảo không bị rò rỉ dịch lỏng ra vỏ máy. Dịch thực phẩm dính bám lâu ngày vào vùng không gian tự do (Metal-free zone) sẽ gây nhiễu từ trường.
• Thử nghiệm thẻ test chuẩn định kỳ: Luồn thẻ nhựa chứa viên kim loại chuẩn (Fe, Non-Fe, Sus) vào khe test chuyên dụng bố trí sẵn trên thân đầu dò để kiểm tra xem hệ thống có bắt lỗi và van ba ngả có nhảy xả dòng chính xác không.
• Bảo dưỡng chu trình CIP: Sau mỗi ca chạy hàng, bắt buộc phải chạy chu trình CIP để quét sạch các mảng bám hữu cơ, màng mỡ hoặc cặn gia vị đậm đặc dính trên vách ống Teflon, giữ cho lòng ống luôn nhẵn bóng vi sinh.



7. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy dò kim loại cho chất lỏng hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp triệt tiêu tạp chất kim loại cho dây chuyền chiết rót chất lỏng sệt và cần một hệ thống vận hành bền bỉ tuyệt đối, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược tin cậy.

Chúng tôi cung cấp các giải pháp máy dò tạp chất điện từ thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Đầu dò cảm ứng hầm tròn siêu nhạy, ống thông dòng chịu áp Teflon và hệ thống van ba ngả vô trùng được nhập khẩu chính hãng từ các nhà sản xuất đầu ngành của Đức, Nhật Bản.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán xử lý số thông minh tự động hóa chu trình cấu hình Auto-Learn, bắt lỗi và xả dòng lỗi chính xác ở vận tốc dòng chảy lớn mà không làm gián đoạn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định: Khung sườn cơ khí bằng Inox 316L vững chắc, bo mạch cách ly chống nhiễu sóng tần số cao của nhà xưởng, bảo đảm hệ thống hoạt động liên tục 3 ca với tỷ lệ dừng máy lỗi (Down-time) bằng không.

8. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao nước mắm hoặc nước sốt gia vị lại khó dò tìm kim loại hơn nước khoáng hay bia?

Trả lời: Nước mắm và các loại nước sốt gia vị chứa nồng độ muối (NaCl) và tính acid rất cao, làm tăng độ dẫn điện động học của dòng dịch khi chạy qua hầm dò. Hiện tượng này tạo ra "hiệu ứng sản phẩm" cực mạnh, dễ làm bão hòa cảm biến hoặc gây báo lỗi giả liên tục. Hệ thống của ABM Việt Nam sử dụng phần mềm quét đa tần số và thuật toán bóc tách góc pha tiên tiến, cho phép triệt tiêu hoàn toàn độ dẫn điện của muối để phân lập chính xác tạp chất Inox nhỏ nhất.

Câu 2: Thử nghiệm kiểm tra độ nhạy (Puck Test) của máy dò chất lỏng được thực hiện như thế nào khi đường ống đã hàn kín?

Trả lời: Các kỹ sư của ABM Việt Nam luôn thiết kế một khe cắm thẻ test chuẩn (Test Slot) nằm ngay sát thấu kính đầu dò trên đoạn ống Teflon, hoặc tích hợp cụm ống bypass thử nghiệm. Công nhân chỉ cần cắm thẻ nhựa chứa viên kim loại chuẩn vào khe này khi dòng dịch đang chạy để kiểm tra xem hệ thống van xả có lập tức kích hoạt chính xác hay không mà không cần phải tháo rời đường ống công nghệ.

Câu 3: Ống Teflon đi xuyên qua hầm dò chất lỏng có bị mòn hoặc vỡ nứt dưới áp lực bơm cao không?

Trả lời: Ống thông dòng do ABM Việt Nam cung cấp được chế tạo từ hợp chất Teflon PTFE hoặc PEEK cao cấp chịu lực vách dày dặn gia cường, chịu được áp suất thủy lực liên tục lên tới hơn 16 bar và nhiệt độ trên 120^oC. Do đó, ống hoàn toàn không bị biến dạng hay nứt vỡ rạn chân chim dưới xung lực của các dòng bơm thực phẩm thông thường.

Câu 4: Khi van ba ngả kích hoạt xả sản phẩm lỗi, lượng chất lỏng bị thất thoát ra ngoài có nhiều không?

Trả lời: Rất ít. Nhờ tích hợp cảm biến trigger đồng tốc và xi-lanh khí nén hành trình ngắn tốc độ cao, van ba ngả chỉ mở ngõ xả trong khoảng thời gian vài phần trăm giây (đủ để đẩy phân đoạn chất lỏng chứa mảnh kim loại ra ngoài), sau đó lập tức đóng lại để đưa dòng dịch sạch về máy chiết, tối ưu hóa bài toán hao hụt nguyên liệu cho doanh nghiệp.

Câu 5: Có thể dùng chung một máy dò kim loại chất lỏng cho cả dịch súp đặc có mẩu thịt và dịch nước giải khát lỏng được không?

Trả lời: Về mặt lý thuyết phần mềm điều khiển là được vì máy hỗ trợ lưu trữ hàng trăm chương trình sản phẩm (Recipe Memory). Tuy nhiên, về mặt cơ khí công nghệ, dịch súp đặc có mẩu hạt đòi hỏi đường kính ống dẫn và lòng van xả lớn hơn để không làm vỡ nát cấu trúc hạt thực phẩm; ngược lại đồ uống lỏng cần ống nhỏ van nhanh để tối ưu lưu lượng. Do đó, bạn nên đồng bộ đường kính ống theo dòng sản phẩm có độ nhớt và kích thước hạt lớn nhất trong nhà xưởng.



Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán chính xác đường kính ống và lập phương án giải pháp tối ưu nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm một vài chi tiết:

• Sản phẩm chất lỏng cụ thể bạn cần dò tìm kim loại là loại dịch gì (Nước giải khát, sữa tươi, tương ớt sệt, hay nước mắm gia vị)?
• Nhiệt độ dòng chảy của sản phẩm khi đi qua máy dò là bao nhiêu độ C và dây chuyền có chạy chu trình vệ sinh CIP nóng không?
• Yêu cầu về năng suất hoặc lưu lượng dòng chảy của dây chuyền là khoảng bao nhiêu lít trong một giờ?
