Máy dò kim loại cho bột, hạt, viên, cốm

Máy dò kim loại cho bột, hạt, viên, cốm

Trong bối cảnh các tiêu chuẩn an toàn thực phẩm, dược phẩm và hóa chất ngày càng thắt chặt, việc kiểm soát tạp chất vật lý – đặc biệt là mảnh kim loại – trong công đoạn chế biến bán thành phẩm thô đóng vai trò vô cùng quan trọng. So với hàng thành phẩm đã đóng gói, việc kiểm tra nguyên liệu dạng xả rời mang lại độ chính xác cao hơn rất nhiều do không bị cản trở bởi lớp màng bao bì hay hộp cứng. Hệ thống máy dò kim loại cho bột dạng rơi tự do chính là giải pháp công nghệ then chốt để giải quyết triệt để bài toán này.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về hệ thống dò tìm tạp chất dạng rơi, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình tối ưu hóa quy trình kiểm soát chất lượng.



1. Định nghĩa Máy dò kim loại cho bột là gì?

Máy dò kim loại cho bột (tiếng Anh: Metal detectors for powder) là hệ thống kiểm tra dị vật tự động hóa chuyên dụng, ứng dụng nguyên lý cảm ứng điện từ trường để phát hiện, phân loại và loại bỏ các tạp chất kim loại nhiễm từ (Sắt), không nhiễm từ (Đồng, nhôm) và thép không gỉ (Inox 304, 316) bên trong dòng chảy rơi tự do của nguyên liệu thô.

Hệ thống này được lắp đặt ở vị trí thẳng đứng (Vertical / Gravity Fall), thường nằm ngay dưới bồn chứa trung gian và phía trên máy đóng gói túi hoặc máy dập viên, thực hiện việc quét tạp chất liên tục trong chu trình rơi tuyến tính của vật liệu mà không làm gián đoạn dòng sản phẩm.

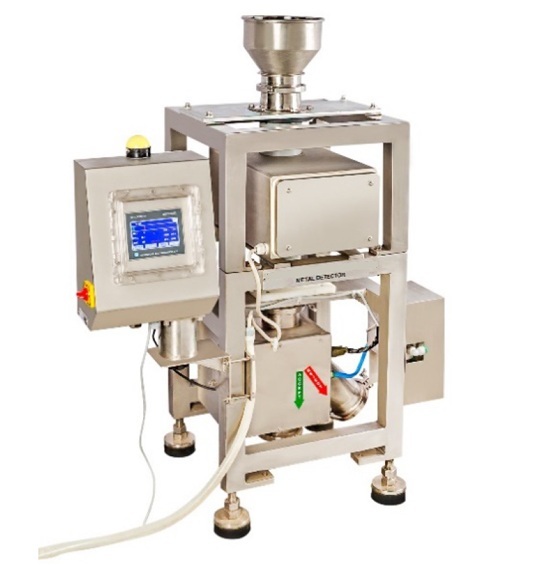

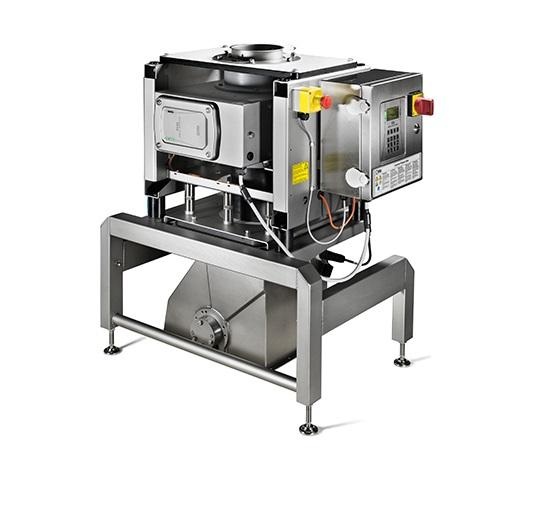

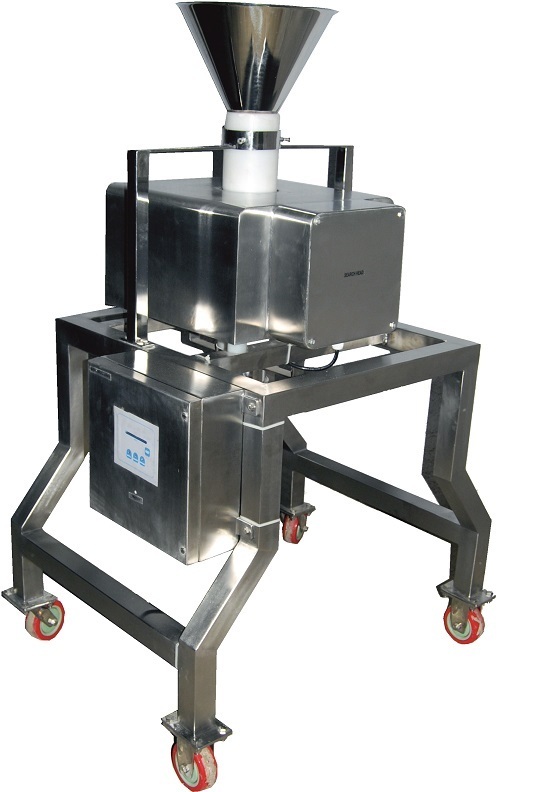

2. Cấu tạo chi tiết của Hệ thống dò kim loại dạng rơi tự do

Một bộ hệ thống dò kim loại dạng rơi công nghiệp tiêu chuẩn được module hóa thành các phân hệ kỹ thuật cơ khí và tự động hóa khép kín:

• Đầu dò hầm tròn siêu nhạy (Search Head): Thiết kế vỏ đúc nguyên khối bằng Inox 304 hoặc Inox 316L kiên cố. Lòng hầm dạng tròn chứa hệ thống cuộn dây phát - thu điện từ trường được đổ đặc bằng hợp chất epoxy cao cấp để chống rung động cơ học và nhiễu từ xung quanh tuyệt đối.
• Ống dẫn vật liệu phi kim loại (Infeed Pipe): Đoạn ống đi xuyên qua tâm đầu hầm dò, chế tạo từ vật liệu chịu mài mòn, chống tĩnh điện cao cấp đạt chuẩn FDA (như Teflon PTFE hoặc POM), bảo đảm nguyên liệu rơi mượt mà và không bị bám dính vào vách ống.
• Cụm van xả loại bỏ cao tốc (Reject Mechanism): Thường sử dụng cơ cấu van lật cánh bướm (Flap type) cho hàng bách hóa hoặc van phễu xoay (Cowbell type) tốc độ cao cho hàng sinh bụi, điều khiển bằng xi-lanh khí nén hành trình ngắn phản hồi siêu tốc.
• Bộ điều khiển kỹ thuật số: Vi xử lý tín hiệu số DSP tốc độ cao tích hợp màn hình cảm ứng HMI, ứng dụng thuật toán phân tích biên độ và góc pha để triệt tiêu "hiệu ứng sản phẩm" (Product Effect) đối với các loại bột có độ dẫn điện nhẹ hoặc độ ẩm cao.



3. Nguyên lý hoạt động và Thuật toán xử lý xung động kỹ thuật số

Quy trình vận hành bốc xếp và phân tích tín hiệu động học của hệ thống tuân theo chu trình kín nghiêm ngặt:

[Nguyên liệu rơi tự do] ──> [Cắt qua Vùng Từ trường] ──> [Lọc tín hiệu Số (DSP)]

                                                                │ (Phân tích biên độ)

[Đến Máy đóng gói] <── [Van cánh bướm Xả hàng lỗi] <────────────┴── (Phát hiện dị vật)

1. Thiết lập vùng điện từ trường: Cuộn dây phát trong đầu dò tạo ra một vùng điện từ trường xoay chiều tần số cao ổn định xuyên qua đoạn ống Teflon đứng. Khi dòng nguyên liệu khô sạch rơi tự do qua hầm, hai cuộn dây thu nhận được tín hiệu điện áp đối xứng đối lập và tự triệt tiêu nhau, đưa hệ thống về trạng thái cân bằng hoàn hảo (Zero volt).
2. Nhận diện sự biến dạng từ trường: Khi dòng bột có lẫn mảnh kim loại dịch chuyển qua đường hầm, từ trường sẽ bị biến dạng ngắt quãng do hiện tượng dòng điện xoáy (Eddy current) hoặc từ tính của tạp chất. Sự mất cân bằng cơ học này tạo ra dòng điện vi-volt truyền về bộ xử lý trung tâm.
3. Xử lý số hóa và Ra lệnh gạt: Máy tính công nghiệp phân tích xung tần số, đối chiếu góc pha với dải dung sai cài đặt. Nếu xác định là tạp chất nguy hại, máy lập tức xuất lệnh điện áp điều khiển van điện từ khí nén, gạt cánh bướm của bộ xả chỉ trong vài phần mười giây để đổi hướng toàn bộ phân đoạn bột chứa mảnh kim loại ra ngõ hủy, sau đó trả van về vị trí cũ để dòng hàng sạch tiếp tục đi xuống máy đóng gói.



4. Phân loại cấu trúc theo ứng dụng vật lý nguyên liệu

Tùy thuộc vào trạng thái vật lý, kích thước hạt và tính chất cơ lý của nguyên liệu bốc xếp trên Layout nhà xưởng, hệ thống được cấu hình theo 3 định dạng chính:

1. Dòng máy cho bột mịn siêu bám dính: Tích hợp cơ cấu ống gõ rung hoặc thành ống Teflon nhẵn bóng vi sinh, chuyên dụng làm máy dò kim loại cho bột gia vị, ngũ cốc (Metal detector for spice and cereals) như bột ớt, bột tiêu, bột mì, sữa bột, bột cacao.
2. Dòng máy cho hạt rắn và hạt định hình: Kết cấu van gạt chế tạo từ vật liệu siêu chịu mài mòn cơ học, chuyên dụng làm máy dò kim loại cho hạt, viên, cốm (Metal detector for granule, pellet and prill) như hạt nhựa định hình, hạt cà phê, viên nén dược phẩm, cốm thực phẩm chức năng.
3. Dòng máy cho biên dạng vật liệu bất định hình: Khoang buồng xả mở rộng chống kẹt hở, ứng dụng tốt làm máy dò kim loại cho mảnh, miếng, sợi (Metal detector for flake, piece and strand) như vảy nhựa tái chế, nông sản sấy khô cắt lát, sợi thuốc lá, sợi hóa học.

5. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Độ nhạy dò tìm tối cao: Nhờ kết cấu đường hầm tròn nhỏ và khoảng cách tiếp cận vật liệu cực gần, máy có khả năng phát hiện các mảnh Inox siêu nhỏ (đến mức decimilimét) mà dòng máy băng tải thông thường khó bắt được.
• Thiết kế siêu nhỏ gọn (Compact Design): Chiếm rất ít không gian cao độ (Height Layout), dễ dàng lắp chen vào giữa hai tầng máy sẵn có trên dây chuyền sản xuất mà không cần thay đổi cấu trúc dầm sàn nhà xưởng.
• Chống nhiễm chéo và chống bụi bẩn: Hệ thống buồng xả được làm kín bằng gioăng silicone thực phẩm, ngăn chặn tuyệt đối bụi bột mịn thoát ra môi trường xưởng gây nguy cơ cháy nổ hoặc nhiễm khuẩn chéo.

Lợi ích kinh tế trực tiếp

• Bảo vệ hệ thống khuôn dập và dao cắt: Loại bỏ mảnh kim loại thô trong bột trước khi đi vào máy ép viên dược phẩm hoặc máy đóng gói bao bì, bảo vệ chày cối dập viên trị giá hàng trăm triệu đồng khỏi nguy cơ mẻ nứt hoặc xước khuôn.
• Tối ưu hóa tỷ lệ hao hụt nguyên liệu: Cơ cấu van gạt phản hồi siêu tốc, chỉ giữ lại một lượng bột rất nhỏ (khoảng vài chục gam) đi kèm dị vật, triệt tiêu hiện tượng lãng phí vật tư thô.
• Bảo vệ thương hiệu tuyệt đối: Cam kết không có bất kỳ sản phẩm đóng bao nào ngậm tạp chất nguy hại lọt ra thị trường tiêu thụ, đáp ứng nghiêm ngặt các tiêu chuẩn xuất khẩu quốc tế như HACCP, ISO 22000, GMP và IFS.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Đường kính hầm dò (Aperture Diameter - mm)	Đường kính lòng ống dẫn (ví dụ: ∅ 50, ∅ 100, ∅ 150, ∅ 200mm) phải phù hợp với lưu lượng xả để tránh hiện tượng nghẽn cổ chai.
Độ nhạy dò tìm tối thiểu (Sensitivity)	Kích thước nhỏ nhất của viên test chuẩn có thể phát hiện khi rơi tự do (ví dụ: Fe ≥ 0.2mm, Non-Fe ≥ 0.3mm, Sus316 ≥ 0.5mm).
Chiều cao lắp đặt tổng thể (Total Height)	Khoảng cách trống theo phương thẳng đứng cần thiết để lắp cụm đầu dò và van xả (thường dao động từ 400mm đến 800mm).
Cấp bảo vệ vỏ thiết bị (IP Rating)	Môi trường sản xuất bột mịn có nguy cơ bám bụi cao. Bắt buộc chọn vỏ máy đạt tiêu chuẩn chống bụi tối thiểu IP65, khu vực dược phẩm yêu cầu Inox 316L đánh bóng gương đạt chuẩn GMP.



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Xác định lưu lượng và tốc độ rơi: Bạn cần tính toán khối lượng nguyên liệu thô xả xuống trong 1 giờ để chọn đường kính hầm rơi phù hợp, tránh chọn ống quá nhỏ làm giảm năng suất của hệ thống chiết tách/cân phía trên.
• Bước 2: Phân tích đặc tính tĩnh điện của bột: Đối với các loại bột mịn dễ sinh tĩnh điện khi ma sát sát vách ống (như ngũ cốc, bột sữa), cần chọn dòng máy trang bị ống dẫn bằng vật liệu chống tĩnh điện chuyên dụng để bột không bị đóng bánh dính lòng ống.
• Bước 3: Lựa chọn cơ cấu van xả phù hợp bao bì: Nếu nguyên liệu có tính bám dính và sinh bụi lớn, chọn cơ cấu van phễu xoay (Cowbell) để bột không bám vào trục bản lề; nếu là hạt rắn hoặc mảnh sợi, chọn van cánh bướm (Flap) để đóng ngắt dứt khoát.



8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Vệ sinh vách ống dẫn hàng ngày: Sử dụng chổi quét mềm chuyên dụng hoặc luồng khí nén khô để làm sạch lòng ống Teflon xuyên qua hầm dò. Bột chứa muối hoặc độ ẩm bám dính dày trên vách ống lâu ngày sẽ sinh điện trở động học và gây báo lỗi giả.
• Thử nghiệm kiểm tra độ nhạy (Puck Test): Định kỳ mỗi 2 - 4 tiếng vận hành, công nhân thả các viên test nhựa chứa mẫu kim loại chuẩn (Fe, Non-Fe, Sus) rơi tự do qua ống để xác nhận đầu dò vẫn bắt xung tốt và van cánh bướm nhảy gạt chính xác 100%.
• Xả nước bộ lọc khí nén: Đảm bảo nguồn khí nén cấp cho xi-lanh van xả luôn khô ráo, không lẫn dầu nước nhằm duy trì lực gạt mạnh mẽ và bảo vệ tuổi thọ van điện từ định hướng.



9. Xu hướng phát triển và Công nghệ mới

• Thuật toán tự động bù ứng xử hạt (Auto-Learn Product Compensation): Giúp máy tự động học và ghi nhớ sự thay đổi từ trường của từng loại hạt nguyên liệu, bóc tách tín hiệu tĩnh điện tự nhiên để nâng độ nhạy phát hiện hạt Inox lên mức tối đa.
• Kết nối mạng công nghiệp và Quản lý tập trung: Tích hợp module truyền thông Modbus TCP hoặc Profinet, tự động ghi log dữ liệu số lần phát hiện tạp chất và gửi trực tiếp về hệ thống quản lý SCADA nhà xưởng theo thời gian thực, phục vụ truy xuất nguồn gốc chất lượng.



10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy dò kim loại cho bột hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn tạp chất kim loại cho dây chuyền đóng gói bột hạt rời và cần một hệ thống vận hành bền bỉ tuyệt đối, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi cung cấp các giải pháp máy dò tạp chất từ trường dạng rơi thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Đầu dò cảm ứng hầm tròn siêu nhạy độ ổn định cao, ống dẫn chống tĩnh điện đạt chuẩn FDA và hệ thống van gạt cao tốc được nhập khẩu chính hãng từ các nhà sản xuất đầu ngành của Đức, Nhật Bản.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán xử lý số thông minh tự động hóa chu trình cấu hình Auto-Learn, bắt lỗi và phản hồi van gạt chính xác ở vận tốc rơi tự do lớn mà không làm gián đoạn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định tuyệt đối: Khung sườn cơ khí bằng Inox vững chắc, công nghệ đổ khối đầu dò chống nhiễu rung lắc tần số cao của nhà xưởng, bảo đảm hệ thống hoạt động liên tục 3 ca với tỷ lệ lỗi dừng máy (Down-time) bằng không.

11. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao tốc độ rơi tự do của bột lại ảnh hưởng đến thiết kế chiều dài của máy dò kim loại dạng rơi?

Trả lời: Khi vật liệu rơi tự do từ trên cao xuống, vận tốc của nó sẽ tăng dần theo gia tốc trọng trường (g). Nếu khoảng cách từ bồn chứa phía trên đến hầm dò quá lớn, hạt bột và dị vật kim loại sẽ lao qua hầm với vận tốc cực đại. Để bắt kịp xung tín hiệu biến dạng từ trường siêu tốc này, các kỹ sư ABM Việt Nam phải tính toán chính xác chiều dài ống dẫn và sử dụng dòng xi-lanh khí nén cao tốc hành trình cực ngắn để van xả nhảy kịp thời, không bị bỏ sót lỗi.

Câu 2: Bột ngũ cốc hoặc bột mì có nổ được không và máy dò có cần tiêu chuẩn phòng chống cháy nổ không?

Trả lời: Có. Bột mịn hữu cơ (như bột mì, ngũ cốc, đường bột) khi lơ lửng trong không khí với mật độ cao gặp tia lửa điện sẽ có nguy cơ gây ra hiện tượng nổ bụi (Dust Explosion) cực kỳ nguy hiểm. Đối với các môi trường này, ABM Việt Nam cung cấp dòng máy đạt tiêu chuẩn chống cháy nổ ATEX Zone 21/22 nghiêm ngặt, cách ly hoàn toàn bo mạch và tiếp điểm điện với môi trường bên ngoài để đảm bảo an toàn tuyệt đối.

Câu 3: Làm thế nào để viên test chuẩn không bị rơi lẫn vào bồn chứa thành phẩm bên dưới khi tiến hành Puck Test?

Trả lời: Các hệ thống do ABM Việt Nam cung cấp luôn được tích hợp một khe cắm thử nghiệm hoặc cơ cấu bypass chuyên dụng. Khi công nhân thả viên test chuẩn xuống, hệ thống van xả sẽ tự động kích hoạt và gạt viên test cùng phân đoạn bột lỗi ra ngoài ngõ hủy, công nhân chỉ cần hứng lấy viên test tại ngõ xả này mà không sợ dị vật chuẩn rơi lọt vào bồn hàng sạch phía dưới.

Câu 4: Hiện tượng bám dính bột (Product Buildup) trên vách ống dẫn Teflon xử lý như thế nào?

Trả lời: Đối với các loại bột có độ bám dính cao như bột gia vị chứa dầu hoặc sữa bột béo, màng bột bám dày lâu ngày sẽ làm giảm độ nhạy của đầu dò. Giải pháp khắc phục hiệu quả là tích hợp thêm cụm búa gõ khí nén (Air Knocker) hoặc vòng rung siêu âm bên ngoài vách ống phi kim. Cơ cấu này sẽ gõ/rung định kỳ theo chu kỳ vài phút một lần để đánh bật màng bột bám dính rơi xuống mượt mà.

Câu 5: Có thể dùng chung máy dò dạng rơi tự do cho cả bột mịn và các hạt vảy nhựa tái chế dạng mảnh được không?

Trả lời: Về mặt phần mềm điều khiển, máy hỗ trợ lưu trữ nhiều Recipe nên hoàn toàn xử lý được. Tuy nhiên về mặt cơ khí buồng xả, vật liệu dạng mảnh, miếng, sợi (Flake/Strand) rất dễ có xu hướng bị kẹt bám vào khe hở của van cánh bướm thông thường. Nếu nhà xưởng của bạn chạy cả hai loại liệu, ABM Việt Nam sẽ tư vấn cấu hình dòng van phễu xoay (Cowbell) thông thoáng hoàn toàn để triệt tiêu nguy cơ kẹt van gây rò rỉ nguyên liệu.
