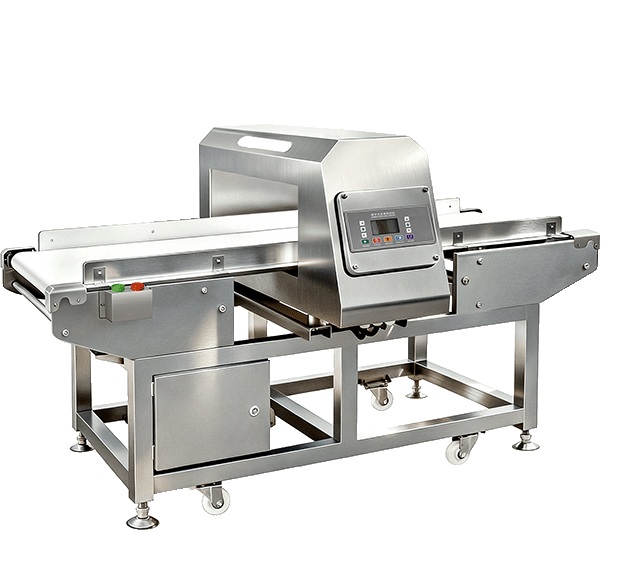

Máy dò kim loại cho ngành thực phẩm, đồ uống, thủy hải sản

Máy dò kim loại cho ngành thực phẩm, đồ uống, thủy hải sản

Trong bối cảnh các tiêu chuẩn an toàn vệ sinh thực phẩm ngày càng thắt chặt, việc kiểm soát tạp chất vật lý – đặc biệt là các mảnh kim loại vi mô – là yêu cầu bắt buộc đối với mọi nhà máy chế biến. Chỉ một mảnh kim loại nhỏ lọt vào sản phẩm có thể dẫn đến việc thu hồi toàn bộ lô hàng, đối mặt với các án phạt pháp lý nặng nề và hủy hoại uy tín thương hiệu tích lũy nhiều năm. Hệ thống máy dò kim loại cho ngành thực phẩm tự động chính là chốt chặn công nghệ quan trọng, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC), đáp ứng nghiêm ngặt các tiêu chuẩn khắt khe và bảo vệ an toàn cho người tiêu dùng.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị dò tìm tạp chất, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Máy dò kim loại cho ngành thực phẩm là gì?

Máy dò kim loại cho ngành thực phẩm (tiếng Anh: Metal detector for food) là hệ thống kiểm tra dị vật tự động hóa chuyên dụng, ứng dụng nguyên lý cảm ứng điện từ trường để phát hiện, phân loại và loại bỏ các tạp chất kim loại nhiễm từ (Sắt), không nhiễm từ (Đồng, nhôm, chì) và thép không gỉ (Inox 304, 316) có lẫn bên trong sản phẩm. Thiết bị vận hành liên tục trực tiếp trên dây chuyền sản xuất và bốc xếp mà không làm ảnh hưởng đến cấu trúc hay trạng thái vật lý của thành phẩm.



2. Cấu tạo chi tiết của Hệ thống máy dò kim loại thực phẩm

Một bộ hệ thống kiểm tra tạp chất kim loại tiêu chuẩn công nghiệp được module hóa thành các phân hệ kỹ thuật cơ khí và tự động hóa khép kín:

• Đầu dò cảm ứng từ trường (Search Head): Gồm một vỏ bọc kim loại kiên cố, lòng hầm chứa hệ thống 3 cuộn dây quấn song song (1 cuộn phát dòng điện xoay chiều ở giữa và 2 cuộn thu tín hiệu đối xứng ở hai bên) tạo thành đường hầm cảm ứng. Toàn bộ khoang bên trong được đổ đặc bằng hợp chất epoxy cao cấp để chống rung động cơ học tuyệt đối.
• Bộ phận điều khiển trung tâm (Control Unit): Chứa bộ vi xử lý tín hiệu số tốc độ cao (DSP) để phân tích sự thay đổi xung điện áp, tính toán góc pha và triệt tiêu "hiệu ứng sản phẩm" (Product Effect) tự nhiên của thực phẩm.
• Băng tải phẳng phi kim loại: Sử dụng đai nhựa PU/PVC chuyên dụng hoặc xích nhựa mảng (Modular belt) đạt chuẩn vi sinh FDA, đảm bảo không sinh dòng điện tĩnh gây nhiễu cho đầu hầm dò.
• Cơ cấu loại bỏ tự động (Rejector): Cánh tay gạt cơ học (Flipper), thanh đẩy khí nén (Pusher), luồng thổi khí áp lực lớn (Air Jet), hoặc băng tải lật/rút tùy thuộc vào đặc tính hình học và khối lượng của thành phẩm.



3. Nguyên lý hoạt động và Thuật toán xử lý xung động kỹ thuật số

Quy trình vận hành và xử lý tín hiệu của hệ thống tuân theo chu trình khép kín nghiêm ngặt sau:

[Cuộn phát tạo từ trường] ──> [Sản phẩm nhiễm kim loại đi qua] ──> [Từ trường biến dạng]

                                                                        │

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <─────────── [Xử lý xung điện áp]

1. Thiết lập vùng điện từ trường: Cuộn dây phát tạo ra một vùng điện từ trường tần số cao ổn định bên trong đường hầm đầu dò. Khi không có dị vật kim loại đi qua, hai cuộn dây thu nhận được tín hiệu điện áp đối xứng đối lập và tự triệt tiêu nhau, đưa hệ thống về trạng thái cân bằng hoàn hảo (Zero volt).
2. Nhận diện sự biến dạng từ trường: Khi sản phẩm có lẫn mảnh kim loại dịch chuyển qua đường hầm, từ trường bị biến dạng ngắt quãng do hiện tượng dòng điện xoáy (Eddy current) hoặc từ tính của tạp chất. Sự mất cân bằng cơ học này tạo ra dòng điện vi-volt truyền về bộ xử lý trung tâm.
3. Xử lý số hóa và Ra lệnh gạt: Máy tính công nghiệp phân tích xung tần số, đối chiếu góc pha với dải dung sai cài đặt. Phần mềm áp dụng thuật toán phân tích góc pha (Phase Discrimination) để lọc bỏ tín hiệu dẫn điện tự nhiên của thực phẩm, lập tức xuất lệnh điều khiển van điện từ kích hoạt cơ cấu gạt đẩy sản phẩm lỗi ra khỏi dòng chảy chính xác từng mili-giây mà không làm giảm vận tốc toàn dây chuyền.

4. Phân loại cấu trúc và Ứng dụng thực tế theo ngành công nghiệp

Thiết bị được tối ưu hóa phần mềm thuật toán và kết cấu vật liệu theo từng tiêu chuẩn kiểm định của mỗi phân khúc sản xuất:

Máy dò kim loại cho ngành thủy hải sản

Máy dò kim loại cho ngành thủy hải sản (Metal detector for seafood) đòi hỏi tiêu chuẩn kỹ thuật khắt khe nhất do đặc thù sản phẩm chứa hàm lượng muối, nước cao và nhiệt độ lạnh (tôm, cá phi-lê đông lạnh) tạo ra "hiệu ứng sản phẩm" cực lớn. Vỏ máy bắt buộc phải làm bằng Inox 304 chịu lực tốt với cấp bảo vệ IP66 hoặc IP69K để chịu được quy trình xịt rửa nước áp lực cao và hóa chất tẩy trùng cuối ca.

Máy dò kim loại cho ngành đồ uống, nước giải khát

Máy dò kim loại cho ngành đồ uống, nước giải khát (Metal detector for beverage) thường được tích hợp trực tiếp trên đường ống dẫn áp lực cao trước máy chiết rót hoặc dạng băng tải mỏng quét qua chai/lon thành phẩm. Hệ thống giúp phát hiện nhanh các mẩu kim loại, mảnh bavia rơi vỡ từ hệ thống van cơ khí phía trước, vận hành mượt mà ở tốc độ tuyến tính cực lớn mà không làm gián đoạn chu kỳ sản xuất.

Ngành chế biến thực phẩm khô và bách hóa

Ứng dụng cho các sản phẩm bánh kẹo, mì ăn liền, nông sản đóng gói. Dòng máy này vận hành trong môi trường khô ráo, đòi hỏi độ nhạy rất cao đối với các mảnh kim loại mỏng chân chim và tích hợp tính năng tự học thông minh để ghi nhớ đặc tính lý hóa của từng mã hàng.



5. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Công nghệ quét đa tần số đồng thời (Simultaneous Multi-Frequency): Cho phép máy phát ra nhiều tần số sóng điện từ khác nhau cùng một lúc. Công nghệ này giúp triệt tiêu hoàn toàn nhiễu từ "hiệu ứng sản phẩm" của thực phẩm ướt, nâng độ nhạy phát hiện Inox lên gấp đôi so với dòng máy đơn tần số truyền thống.
• Kết cấu đổ khối chống nhiễu (Epoxy filled): Vỏ đầu dò được đổ đầy hợp chất epoxy đặc nguyên khối, triệt tiêu mọi tác động nhiễu từ do rung lắc của motor băng tải hay máy dập xung quanh.
• Lưu trữ dữ liệu số hóa vượt trội: Tự động ghi lại lịch sử kiểm định, số lần gạt lỗi và lịch trình hiệu chuẩn đạt tiêu chuẩn quốc tế nghiêm ngặt như HACCP, ISO 22000, BRC, SQF và IFS.

Lợi ích kinh tế trực tiếp

• Đáp ứng các tiêu chuẩn kiểm định xuất khẩu: Là thiết bị bắt buộc phải có để nhà máy đạt chứng nhận an toàn thực phẩm quốc tế, mở đường cho hàng hóa xuất khẩu vào các thị trường khó tính như Mỹ, Châu Âu, Nhật Bản.
• Tối ưu hóa chi phí nhân công: Thay thế hoàn toàn bước bốc xếp và lấy mẫu kiểm tra thủ công bằng mắt, nâng cao năng suất đóng gói dòng chảy vật tư liên tục.
• Bảo vệ thương hiệu tuyệt đối: Ngăn chặn tận gốc rủi ro sản phẩm nhiễm tạp chất lọt ra thị trường, triệt tiêu nguy cơ đối mặt với các vụ kiện tụng hoặc thu hồi sản phẩm đắt đỏ.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Kích thước hầm dò (Aperture Size - W x H)	Chiều rộng và chiều cao của lòng đường hầm. Càng sát kích thước bao bọc của sản phẩm thì độ nhạy dò tìm tạp chất càng cao.
Độ nhạy tối thiểu (Sensitivity)	Kích thước nhỏ nhất của viên test chuẩn có thể phát hiện khi chạy trong dòng sản phẩm thực tế (ví dụ: Fe ≥ 0.6mm, Non-Fe ≥ 1.0mm, Sus316 ≥ 1.5mm).
Tốc độ di chuyển / Vận tốc tuyến tính	Vận tốc của đai băng tải (m/phút) nhằm đồng bộ chính xác thời gian trễ (Delay time) của cơ cấu gạt lỗi.
Cấp bảo vệ vỏ thiết bị (IP Rating)	Môi trường thủy sản, thực phẩm tươi sống bắt buộc chọn IP66 hoặc IP69K; môi trường hàng khô ráo chỉ cần tiêu chuẩn IP65.



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Phân tích trạng thái vật lý và chất liệu bao bì: Sản phẩm của bạn là đồ khô hay đồ ướt? Bao bì bọc ngoài là nilon, hộp giấy hay túi màng nhôm? Nếu là túi màng nhôm dày, bắt buộc phải chọn dòng máy dò sử dụng nam châm vĩnh cửu chuyên dụng hoặc chuyển hướng sang công nghệ kiểm tra bằng tia X (X-ray).
• Bước 2: Khảo sát không gian Layout lắp đặt: Đo đạc chiều dài trống trên dây chuyền để chọn kích thước băng tải máy dò phù hợp, đồng thời đảm bảo khoảng cách an toàn không kim loại (Metal-free zone) xung quanh đầu dò theo đúng khuyến nghị kỹ thuật.
• Bước 3: Chọn cơ cấu gạt cách ly an toàn: Đối với chai lọ đứng, nên chọn cơ cấu đẩy phân làn (Pusher) để không làm đổ chai; đối với túi bánh kẹo nhẹ, chọn luồng thổi khí (Air Jet) để tốc độ đáp ứng nhanh nhất; đối với thùng hàng nặng, chọn cánh tay gạt lực lớn (Flipper) hoặc băng tải lật.



8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Vệ sinh hầm dò đầu ca: Lau sạch bụi bẩn, vệt nước đọng bên trong lòng hầm dò. Không để các vật dụng kim loại (dao, kéo, chìa khóa) nằm trong vùng nhạy cảm xung quanh đầu dò.
• Kiểm tra độ nhạy bằng thẻ chuẩn (Puck Test): Định kỳ mỗi 2 - 4 tiếng vận hành, công nhân cần đặt các thẻ nhựa chứa viên kim loại chuẩn (Fe, Non-Fe, Sus) chạy kèm sản phẩm để xác nhận máy vẫn bắt lỗi chính xác và cơ cấu chấp hành gạt tốt.
• Bảo trì hệ thống truyền động: Kiểm tra độ căng của đai băng tải phẳng, vệ sinh bánh xe chủ động nhằm triệt tiêu các lực ma sát bất thường sinh ra dòng điện tĩnh gây nhiễu điện từ trường của đầu hầm.

9. Xu hướng phát triển và Công nghệ mới

• Thuật toán tự động bù hiệu ứng sản phẩm thông minh (Advanced Product Compensation): Phần mềm tự học đặc tính lý hóa của các dòng thực phẩm mới nhanh chóng, tự động tối ưu dải tần số chỉ sau 1 lần bấm cấu hình Auto-Learn, giảm tỷ lệ báo lỗi giả xuống mức tiệm cận bằng không.
• Kết nối mạng công nghiệp và Quản lý tập trung IoT: Tích hợp module truyền thông Modbus TCP hoặc Profinet, tự động ghi log dữ liệu số lần phát hiện tạp chất và gửi trực tiếp về hệ thống quản lý SCADA/MES nhà xưởng theo thời gian thực, phục vụ truy xuất nguồn gốc chất lượng.



10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy dò kim loại thực phẩm hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn tạp chất vật lý nguy hại để đáp ứng các tiêu chuẩn xuất khẩu khắt khe, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi chuyên sâu cung cấp, tích hợp và chuyển giao các dòng hệ thống kiểm tra tạp chất thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Đầu dò cảm ứng từ trường siêu nhạy, bo mạch vi xử lý DSP thông minh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Anh Quốc.
• Tự động hóa hoàn toàn & Tốc độ cao: Phần mềm thuật toán tối ưu hóa mã nguồn, tự động xử lý và triệt tiêu hiệu ứng sản phẩm ở vận tốc lớn, vận hành mượt mà không gây nghẽn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí vững chắc bằng Inox SUS304 dày dặn gia công CNC chính xác, công nghệ chống nhiễu điện từ trường tiên tiến, đảm bảo hệ thống hoạt động liên tục 3 ca với tỷ lệ lỗi dừng máy (Down-time) bằng không.



11. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao thực phẩm chứa nhiều muối hoặc độ ẩm cao (như thủy hải sản) lại khó dò tìm kim loại hơn hàng khô?

Trả lời: Độ ẩm và nồng độ muối cao trong sản phẩm tươi sống có tính dẫn điện tự nhiên lớn, khi đi qua hầm dò sẽ tạo ra một tín hiệu điện từ ngược dòng khá mạnh gọi là "hiệu ứng sản phẩm". Tín hiệu này có thể làm lu mờ tín hiệu của mảnh kim loại nhỏ, gây báo lỗi giả. Hệ thống của ABM Việt Nam ứng dụng công nghệ đa tần số đồng thời giúp bóc tách và triệt tiêu hoàn toàn hiệu ứng này, giữ độ nhạy dò tìm Inox ở mức cao nhất.

Câu 2: Tại sao kim loại thép không gỉ (Inox 304, 316) lại khó phát hiện hơn kim loại sắt (Ferrous)?

Trả lời: Sắt (Ferrous) là kim loại có từ tính mạnh, làm biến dạng từ trường rất lớn nên cực kỳ dễ phát hiện. Trong khi đó, thép không gỉ (Inox) thuộc nhóm kim loại phi từ tính và có độ dẫn điện kém, do đó tín hiệu phản hồi về đầu dò rất yếu. Đó là lý do trong bảng thông số kỹ thuật, kích thước viên test chuẩn của Sus316 luôn lớn hơn viên test của Fe.

Câu 3: Khái niệm "Vùng không gian không kim loại" (Metal-free zone) xung quanh máy dò được hiểu như thế nào?

Trả lời: Đây là vùng không gian hình khối xung quanh đầu dò (cả phía trước, phía sau, phía trên và phía dưới) bắt buộc không được có bất kỳ kết cấu kim loại cố định hoặc di động nào (như khung dầm thép, đường ống nước). Nếu vi phạm, từ trường từ đầu phát sẽ quét trúng các vật thể này và gây nhiễu loạn hệ thống liên tục. Tùy thuộc vào chiều cao hầm dò, các kỹ sư ABM Việt Nam sẽ tính toán chính xác khoảng cách an toàn này khi thiết kế Layout.

Câu 4: Có thể dùng chung một máy dò kim loại băng tải cho cả túi màng nilon thông thường và túi màng nhôm dày được không?

Trả lời: Hoàn toàn không thể dùng dòng máy dò sóng điện từ tiêu chuẩn cho túi màng nhôm vì lớp nhôm bao bọc bên ngoài sẽ chắn toàn bộ sóng điện từ trường, khiến máy báo lỗi liên tục. Đối với sản phẩm bao bì màng nhôm alu, bạn bắt buộc phải cấu hình dòng máy dò sử dụng nam châm vĩnh cửu cường độ cao để chỉ hút và phát hiện tạp chất nhiễm từ (Sắt) xuyên qua lớp nhôm, hoặc chuyển sang giải pháp tối ưu nhất là Máy kiểm tra tạp chất bằng tia X (X-ray).

Câu 5: Bao lâu thì nhà máy cần phải tiến hành kiểm tra hiệu chuẩn độ nhạy của máy dò kim loại thực phẩm một lần?

Trả lời: Để tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng như ISO, HACCP, tần suất khuyến nghị là kiểm tra bằng thẻ test chuẩn (Puck Test) vào đầu mỗi ca làm việc, khi thay đổi mã hàng (Recipe) và định kỳ mỗi 2 - 4 tiếng vận hành liên tục. Việc này được thực hiện nhanh chóng trong vòng 1 phút bởi công nhân vận hành dây chuyền và được lưu log tự động trên bộ nhớ máy.
