Thiết bị nâng hạ hút chân không cho bao, túi, gói

Thiết bị nâng hạ hút chân không cho bao, túi, gói

Thiết bị nâng hạ hút chân không cho bao là giải pháp công nghệ bốc xếp nguyên liệu chuyên nghiệp, giải quyết triệt để bài toán vận chuyển các loại bao tải, bao giấy, bao nhựa nặng tại khu vực kho bãi và xưởng sản xuất. Bằng việc sử dụng lực hút áp suất âm thay thế các loại ngàm kẹp hay móc xích, thiết bị giúp tăng tốc độ nạp liệu kịch trần, bảo vệ bao bì không bị rách và giải phóng hoàn toàn sức lao động. Bài viết chuyên sâu này cung cấp đầy đủ thông tin kỹ thuật giúp kỹ sư, bộ phận mua hàng và chủ doanh nghiệp lựa chọn hệ thống tối ưu.



1. Thiết bị nâng hạ hút chân không cho bao là gì?

Thiết bị nâng hạ hút chân không cho bao (trong tài liệu kỹ thuật quốc tế gọi là Vacuum lifter hoặc Vacuum lifter for bag, sack and pouch) là hệ thống cơ điện tử nâng hạ bán tự động. Thiết bị ứng dụng nguyên lý chênh lệch áp suất âm sâu để bám chặt vào bề mặt bao. Lực bám hút này được tính toán cơ lý chính xác để nhấc bổng các bao nguyên liệu nặng đi từ pallet nạp vào phễu máy công nghiệp mà không làm tổn hại, bục rách vỏ bao.



2. Ứng dụng thực tế theo dạng cấu kiện bao bì

Nhờ thiết kế đệm mút và giác hút biến thiên linh hoạt, thiết bị nâng hạ hút chân không cho bao, túi, gói được ứng dụng may đo cho nhiều loại bao bì đặc thù:

• Bao giấy nhiều lớp (Paper sacks): Gắp các bao bột mỳ, bao phụ gia thực phẩm, bao nguyên liệu dược phẩm bằng giấy thô, đảm bảo bề mặt bao nguyên vẹn.
• Bao nilon, bao nhựa (Plastic bags): Hút dính khít khao các bao hạt nhựa PE/PP, bao hóa chất có bề mặt co giãn.
• Bao dệt, bao tải dứa (Woven sacks): Ứng dụng đệm mút xốp silicon dày để ôm khít bề mặt gồ ghề thô ráp của các bao nông sản, bao đường, bao muối công nghiệp.
• Các gói, túi bạc cỡ lớn (Aluminium pouches): Nhấc các túi nguyên liệu nhôm, túi hút chân không chứa dịch lỏng hoặc bột tinh chất nhạy cảm.



3. Đặc điểm và lợi ích kỹ thuật vượt trội

Vận hành thiết bị nâng hạ chân không cho bao bì mang lại những cải tiến công nghệ lớn cho nhà xưởng:

• Chống bục rách, rò rỉ nguyên liệu: Loại bỏ hoàn toàn ngàm kẹp sắt cơ học. Giác hút cao su dàn đều lực ép, giữ chặt bao mà không chọc thủng hay xé rách màng vỏ bọc.
• Chu kỳ thao tác siêu tốc dưới 1 giây: Công nhân chỉ cần đưa đầu hút tiếp xúc mặt bao, áp suất âm lập tức khóa chặn, ống nâng co rút nhấc bao lên ngay, rút ngắn 60% thời gian bốc dỡ.
• Tối ưu công thái học (Ergonomics): Giảm tải 100% trọng lượng vật nặng tác động lên cột sống công nhân. Kỹ thuật viên dễ dàng dịch chuyển các bao nặng 25kg - 65kg liên tục cả ca làm việc không mệt mỏi.
• Hệ thống an toàn chống rơi tự động: Tích hợp van một chiều kỹ thuật và bình chứa áp suất âm dự phòng. Khi nhà máy mất điện đột ngột, lực hút chân không vẫn duy trì ổn định treo giữ bao hàng trên cao tối thiểu 5 phút để công nhân hạ hàng xuống sàn an toàn.



4. Cấu tạo chi tiết của thiết bị

Một hệ thống máy đồng bộ xử lý bao hàng bao gồm các phân hệ cơ khí kỹ thuật cao:

1. Bơm tạo chân không công suất cao (Vacuum Pump): Trái tim của hệ thống, sử dụng dòng bơm ly tâm thổi áp lực lớn hoặc bơm khô vòng quay cao, đảm bảo lưu lượng hút cực lớn để bù đắp lượng khí rò rỉ liên tục qua các thớ vải dệt của bao.
2. Bộ lọc khí trung tâm diện tích rộng (Air Filter): Module bắt buộc để ngăn chặn triệt để bụi bột mỳ, bụi hóa chất từ vỏ bao lọt vào lòng buồng bơm, bảo vệ động cơ chống bó kẹt mài mòn.
3. Ống nâng co rút xếp ly (Lifting Tube): Cơ cấu chịu tải trực tiếp. Khi độ chân không tăng sâu, các nếp xếp nhựa tự động bóp co ngắn hành trình để nhấc bao hàng tịnh tiến hướng thẳng đứng.
4. Tay cầm điều khiển công thái học: Tích hợp van gạt hành trình bóp nhả linh hoạt. Cho phép người vận hành nâng hạ, điều hướng bao thuốc nhẹ nhàng chỉ bằng một tay.

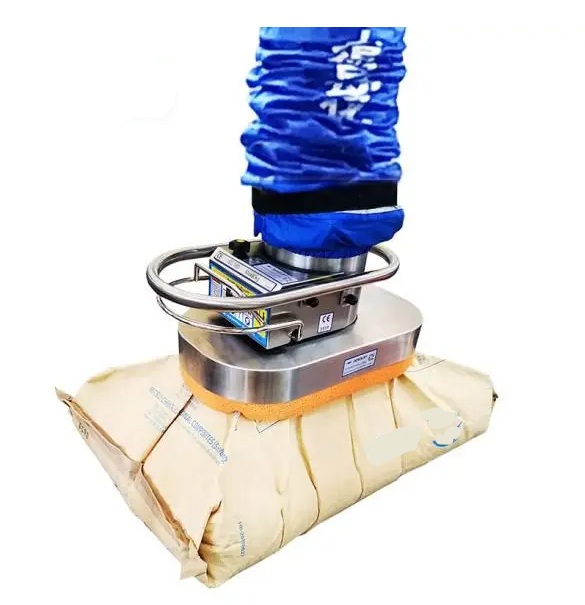

5. Giác hút và đệm mút silicon: Thiết kế mâm nhôm gắn gioăng cao su xốp dày hoặc mút xốp bọt có biên độ đàn hồi cao, tự động điền đầy và bám khít theo độ mấp mô cơ lý của bao nguyên liệu ẩm.

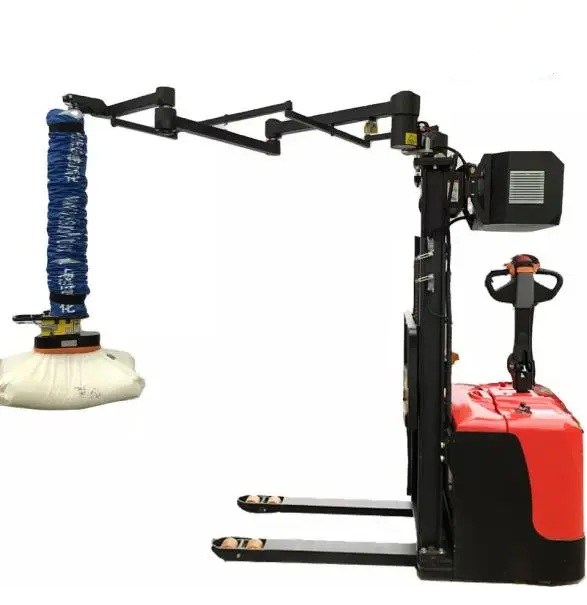

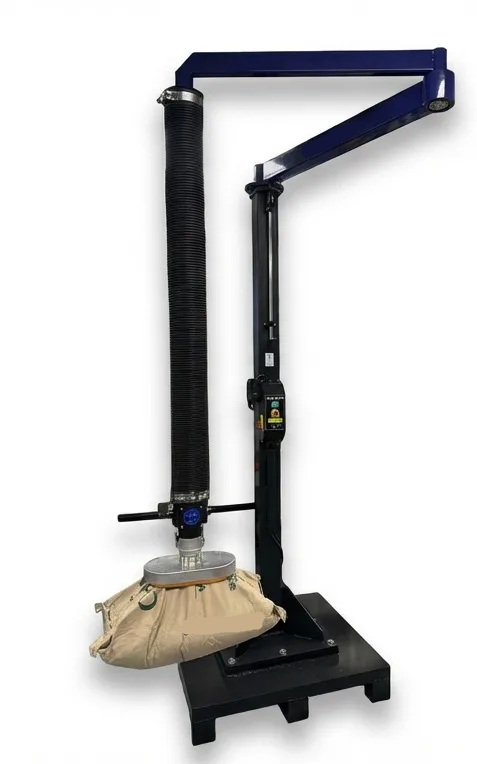

6. Cần trục quay tay phụ trợ (Jib Crane): Hệ thống cần cẩu xoay vách đứng cố định góc 270° hoặc hệ ray treo áp trần giúp bao phủ trọn vẹn dải bán kính làm việc rộng của khu vực nạp liệu.

5. Nguyên lý hoạt động kỹ thuật

Quy trình gắp thả bao vận hành liên tục qua chu trình đóng ngắt dòng áp suất âm:

• Bước 1: Tiếp cận bám mặt. Công nhân điều hướng cần trục đưa đầu đĩa hút hạ xuống chạm bề mặt bao nguyên liệu đang xếp trên pallet.
• Bước 2: Tạo áp suất âm sâu. Nhấn van gạt trên tay điều khiển. Hệ thống rút kiệt không khí bên trong lòng đĩa, áp suất âm nhanh chóng đạt mức từ -0.5 Bar đến -0.7 Bar. Lực hút ép chặt đệm cao su bám khít dứt điểm vào bao hàng, đồng thời làm dải ống xếp ly co rút bóp ngắn, nhấc bổng bao rời mặt pallet.
• Bước 3: Dịch chuyển xoay lật: Công nhân đẩy nhẹ cần trục đưa bao di chuyển đến phễu chứa của máy nghiền, máy trộn bột phía trước.
• Bước 4: Xả áp nhả liệu: Ấn nhẹ cò xả khí trên tay cầm. Không khí tràn ngược vào lòng đĩa phá vỡ môi trường chân không, áp suất cân bằng, ống nâng giãn dài đưa bao đặt xuống êm ái và nhả mặt bám dứt điểm để công nhân tiến hành rạch bao đổ liệu.



6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để bộ phận Thu mua phối hợp cùng Hội đồng Kỹ thuật đưa ra quyết định đầu tư chính xác, cần thẩm định các tiêu chí:

• Trọng lượng lớn nhất của bao mẻ sản xuất: Xác định rõ dải cân thực tế (ví dụ: dải 25kg, 35kg, 50kg đến 75kg) để tính toán đường kính ống co rút chịu tải an toàn.
• Độ kín khí của chất liệu vỏ bao: Đối với bao giấy màng kín, chỉ cần bơm công suất nhỏ áp suất âm sâu. Đối với bao tải dứa, bao dệt có nhiều khe hở lọt khí lớn, bắt buộc phải chọn dòng bơm chân không ly tâm công suất lớn để hút bù lưu lượng liên tục.
• Đặc tính bụi của phân xưởng: Nếu bốc xếp bao bột dính, hệ thống lọc khí phải tích hợp module rũ bụi tự động bằng khí nén nghịch đảo để bảo vệ buồng bơm tối đa.



7. Các thông số kỹ thuật cơ bản cần lưu ý

Khi đọc Datasheet kỹ thuật của máy, các kỹ sư cần đặc biệt chú ý:

• Sức nâng danh định lớn nhất (Max Capacity): Đơn vị tính bằng kg.
• Tốc độ nâng hành trình thẳng đứng: Đo bằng mét/phút.
• Lưu lượng dòng bơm hút khí (Flow Rate): Tính bằng m³/giờ, quyết định khả năng bù áp khi hút bao hở.
• Góc quay tự do của khớp nối: Trục nâng xoay tự do 360 độ giúp bao không bị xoắn gập ống dẫn khi đảo hướng.



8. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Xịt bụi bầu lọc khí đầu ca: Môi trường bốc xếp bao bột sinh bụi bám rất dày. Nếu không tháo lõi lọc vệ sinh thổi bụi bằng khí nén định kỳ hàng tuần, cặn bẩn bít kín làm giảm 40% lực hút, dễ gây tuột rơi bao.
• Kiểm tra độ mòn của đệm mút cao su: Biên đệm mút xốp cọ xát liên tục với vỏ bao thô ráp sẽ bị sờn rách, chai cứng. Cần thay gioăng định kỳ để bảo đảm lực bám khít an toàn.
• Hạ thấp tải khi di chuyển hành trình: Tuyệt đối không kéo giật cục hoặc đẩy văng bao hàng mạnh theo quán tính vật lý khi bao đang ở vị trí kịch trần trên cao, lực ly tâm góc lớn có thể làm bong mép dính giác hút.



9. Xu hướng phát triển và công nghệ mới

• Cơ cấu bẫy bám cơ học phụ trợ (Hybrid Gripper): Kết hợp đĩa hút chân không trung tâm và hai ngàm kẹp cơ khí hai hông, tạo lực giữ kép tuyệt đối an toàn cho các bao tải siêu nặng có độ thoát khí cực lớn.
• Hệ thống ngắt tự động tiết kiệm năng lượng (Auto-standby): Bơm chân không tự động giảm tốc độ vòng quay về mức tối thiểu khi công nhân treo máy không tải, giúp tiết kiệm tới 35% điện năng và giảm độ ồn phòng máy sạch.
• Khớp thay đổi đầu hút nhanh module (Quick-connect Clamps): Cho phép tháo rời cụm đĩa hút bao bằng tay dưới 1 phút để thay thế bằng đầu giác hút thùng carton hoặc đầu gắp can phuy, tối ưu hóa công năng đa nhiệm cho toàn xưởng.



10. Câu hỏi thường gặp (FAQ)

1. Thiết bị này có nâng được các bao tải dứa thô bị dính ẩm hoặc rách vi mô không?
   • Trả lời: Nhờ tích hợp hệ thống bơm ly tâm lưu lượng lớn có khả năng hút bù áp mạnh mẽ, máy vẫn bám dính và nhấc nâng ổn định các bao tải dứa thô bị ẩm hoặc rách nhỏ. Tuy nhiên, nếu vết rách quá lớn làm rò rỉ khí vượt ngưỡng công suất bù, áp suất âm sẽ sụt giảm và không lên tải được.
2. Ống nâng co rút dải dài xếp ly có dễ bị rách thủng do ma sát không?
   • Trả lời: Ống co rút được chế tạo từ hợp chất polyme tổng hợp cao cấp, gia cường lõi thép xoắn lò xo ẩn bên trong, có độ bền uốn cơ học lên tới hàng triệu chu kỳ co giãn liên tục, chống mài mòn xuất sắc nên rất khó rách thủng trong điều kiện vận hành tiêu chuẩn.
3. Có dùng chung một đĩa hút cho cả bao tải 50kg và bao giấy nhỏ 10kg được không?
   • Trả lời: Hoàn toàn được. Hệ thống tay cầm tích hợp van điều áp cho phép kỹ thuật viên hé mở van xả khí để giảm bớt độ sâu chân không đối với bao hàng nhẹ, giúp hành trình nâng hạ diễn ra vừa tầm êm ái, không bị giật cục kéo bao lên kịch trần.
4. Tại sao đĩa hút đã áp chặt vào bao nguyên liệu rồi mà ống xếp ly vẫn đứng yên không co rút nâng hàng?
   • Trả lời: Kiểm tra ngay đồng hồ đo áp suất âm trên tay lái. Nếu kim không đạt mức -0.5 Bar, nguyên nhân lớn nhất do lõi lọc khí bị bám bụi bột quá dày, đường ống dẫn khí bị xoắn gập, hoặc gioăng đệm cao su của đĩa hút bị nứt rách gây lọt khí ngoài môi trường.
5. Bao lâu thì cần tiến hành thay thế dầu bôi trơn cho bơm chân không phụ trợ?
   • Trả lời: Đối với dòng bơm vòng dầu tuần hoàn, kỹ thuật viên nên thay dầu chân không chuyên dụng sau mỗi 500 – 1000 giờ vận hành liên tục tùy vào độ sạch của xưởng để giữ cánh gạt đạt hiệu suất hút sâu tốt nhất.

11. ABM Việt Nam – Đơn vị cung cấp thiết bị nâng hạ hút chân không cho bao chất lượng cao hàng đầu

Để thiết lập môi trường công thái học an toàn lao động và tối ưu hóa năng suất dòng chảy vật tư cho nhà máy, việc lựa chọn đối tác cung ứng công nghệ chuyên sâu là yếu tố quyết định cốt lõi. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên nhập khẩu, phân phối và lắp đặt trọn gói hệ thống thiết bị nâng hạ hút chân không cho bao thế hệ mới đạt tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe.

Hệ thống giải pháp bốc xếp từ ABM Việt Nam khẳng định những thế mạnh kỹ thuật vượt trội:

• Chất lượng cơ khí xuất sắc & Kiên cố: Hệ khung dầm, cần trục quay tay Jib gắn cột và cụm mâm gá đĩa hút chế tác tinh xảo từ thép cường độ cao chống lật xoắn hoặc Inox 304/316L phòng sạch, bền bỉ kiên cố vượt vòng đời thiết bị.
• Vận hành mượt mà & Độ ổn định cao: Sử dụng hệ thống động cơ bơm tạo chân không hiệu suất lớn, cụm van điều áp cơ điện tử thông minh nhập khẩu chính hãng từ các thương hiệu hàng đầu Tây Âu và Nhật Bản, giúp hành trình gắp thả hàng vô cùng êm ái, triệt tiêu tiếng ồn rung lắc cơ học.
• May đo giải pháp cá nhân hóa đạt chuẩn GMP: ABM Việt Nam sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng đo đạc thực tế mặt bằng xưởng, khảo sát quy cách vỏ bao cụ thể của từng doanh nghiệp để cấu hình các module đĩa hút bám khít lý tưởng nhất, đi kèm đầy đủ hồ sơ kỹ thuật thẩm định xưởng.

Đội ngũ chuyên viên và kỹ sư dày dặn kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý doanh nghiệp từ khâu khảo sát thực tế, tính toán cấu hình tối ưu dòng chảy vật tư cho đến dịch vụ lắp đặt chuyển giao công nghệ và bảo trì định chuẩn chu đáo trọn đời sản phẩm.



Để ABM Việt Nam có thể lập bảng tính toán công nghệ và gửi bản vẽ thiết kế kèm báo giá tối ưu chi phí đầu tư nhất cho doanh nghiệp, xin vui lòng chia sẻ thêm một số thông tin kỹ thuật:

• Khối lượng lớn nhất và nhỏ nhất của các bao nguyên liệu doanh nghiệp cần nâng hạ là bao nhiêu kilôgam?
• Chất liệu vỏ bao chủ đạo cần xử lý (bao giấy nhiều lớp, bao nilon kín khí hay bao tải dứa dệt hở khí)?
• Mặt bằng khu vực bốc xếp ưu tiên phương án sử dụng cần trục quay Jib gắn cột đứng cố định, cần trục bắt treo vào cột nhà xưởng có sẵn hay lắp hệ thống khung ray treo áp trần nhà máy?
