Thiết bị tiệt trùng dạng tấm - Hệ thống tiệt trùng dạng tấm - Sterilizer

Thiết bị tiệt trùng UHT dạng tấm - Hệ thống tiệt trùng UHT dạng tấm – Plate type UHT Sterilizer

Trong kỷ nguyên công nghiệp chế biến hiện đại, việc kéo dài thời hạn bảo quản sản phẩm mà không làm suy giảm giá trị dinh dưỡng và hương vị tự nhiên là bài toán sinh tử của doanh nghiệp. Để giải quyết triệt để vấn đề này, công nghệ tiệt trùng nhiệt độ siêu cao (Ultra-High Temperature) đã trở thành tiêu chuẩn bắt buộc. Trong đó, thiết bị tiệt trùng UHT dạng tấm được đánh giá là giải pháp tối ưu nhất đối với các sản phẩm dạng lỏng nhờ hiệu suất truyền nhiệt vượt trội và khả năng tiết kiệm điện - hơi tối đa.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về hệ thống tiệt trùng UHT, hỗ trợ đắc lực cho các kỹ sư công nghệ, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Thiết bị tiệt trùng UHT dạng tấm là gì?

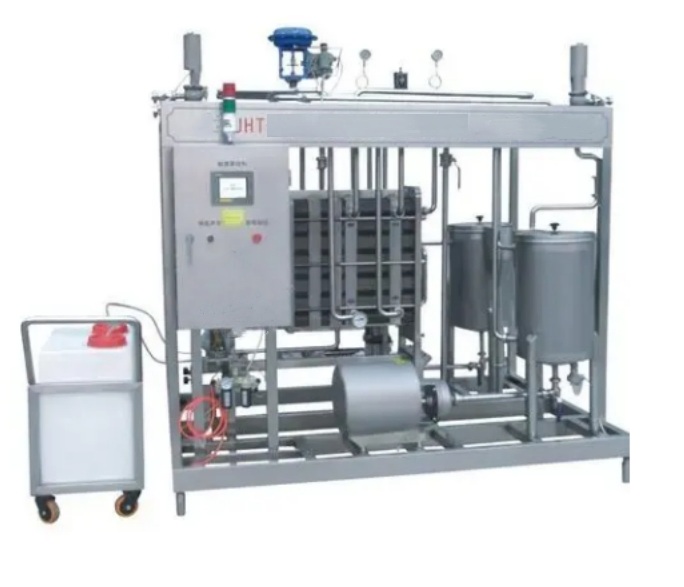

Thiết bị tiệt trùng UHT dạng tấm (tiếng Anh: Plate type UHT sterilizer hoặc Plate type UHT sterilization system) là một hệ thống tiệt trùng UHT dạng tấm tự động hóa hoàn toàn. Thiết bị áp dụng quy trình xử lý nhiệt liên tục ở nhiệt độ siêu cao 135 ^oC - 142 ^oC trong thời gian cực ngắn (chỉ từ 2 đến 4 giây), sau đó làm lạnh nhanh xuống nhiệt độ chiết rót vô trùng 20 ^oC - 25 ^oC.

Quy trình xử lý nhiệt động học này giúp tiêu diệt hoàn toàn các vi sinh vật hoạt tính và bào tử chịu nhiệt có trong sản phẩm mà vẫn giữ vẹn nguyên cấu trúc vitamin, màu sắc và hương vị tự nhiên của nguyên liệu ban đầu.



2. Cấu tạo chi tiết của Máy tiệt trùng UHT dạng tấm

Một bộ máy tiệt trùng UHT dạng tấm công nghiệp hoàn chỉnh cấu thành từ các phân hệ kỹ thuật cơ khí và tự động hóa phức tạp:

• Bộ trao đổi nhiệt dạng tấm (PHE - Plate Heat Exchanger): Gồm hệ thống các tấm gia nhiệt bằng thép không gỉ (Inox 316L) dập sóng biên dạng đặc biệt, ép chặt với nhau bằng khung dầm thép và gioăng chịu nhiệt (Gasket) chuyên dụng cho thực phẩm. Các tấm này chia thành các phân vùng: thu hồi nhiệt (Regeneration), gia nhiệt (Heating) và làm mát (Cooling).
• Ống lưu nhiệt (Holding Tube): Đoạn ống xoắn có kích thước chiều dài được tính toán chính xác dựa trên lưu lượng dòng chảy để đảm bảo sản phẩm lưu lại đúng từ 2 đến 4 giây ở nhiệt độ tiệt trùng tối đa.
• Hệ thống phân phối và chuẩn bị nhiệt: Bao gồm lò hơi/bộ tạo nước nóng, van điều áp tuyến tính, và bơm ly tâm thực phẩm chuyên dụng để tạo áp suất dương cho dòng sản phẩm.
• Hệ thống kiểm soát và điều khiển (PLC/SCADA): Trái tim vận hành tích hợp cảm biến nhiệt độ PT100 độ nhạy cao, cảm biến áp suất, van điều hướng chống nhiễm chéo (Diversion Valve) và màn hình cảm ứng HMI cấu hình trực quan.



3. Nguyên lý hoạt động và Chu trình thu hồi nhiệt hồi lưu

Quy trình xử lý nhiệt liên tục của sản phẩm vận hành theo nguyên lý trao đổi nhiệt gián tiếp qua bề mặt vách ngăn của các tấm Inox mỏng:

[Sản phẩm thô] ──> [Vùng Thu hồi nhiệt (Pre-heat)] ──> [Vùng Gia nhiệt UHT (137°C)]

                                                             │

[Chiết rót vô trùng] <── [Vùng Làm mát nhanh] <─────── [Ống lưu nhiệt (2-4s)]

1. Gia nhiệt sơ bộ và hồi lưu: Sản phẩm thô từ bồn chứa được bơm vào phân vùng thu hồi nhiệt. Tại đây, sản phẩm lạnh đi ngược chiều với sản phẩm nóng vừa bước ra khỏi ống lưu nhiệt. Quá trình này giúp tận dụng nhiệt năng, làm nóng sơ bộ sản phẩm lên khoảng 65 ^oC - 85 ^oC mà không tốn năng lượng đốt, giúp tiết kiệm lên tới hơn 85% lượng nhiệt cho nhà máy.
2. Tiệt trùng UHT: Sản phẩm tiếp tục đi vào phân vùng gia nhiệt chính, trao đổi nhiệt gián tiếp với nước nóng áp lực cao hoặc hơi nước để đạt mức nhiệt tiệt trùng mong muốn 137 ^oC - 140 ^oC. Tiếp đó, sản phẩm đi qua ống lưu nhiệt để đảm bảo mọi bào tử vi khuẩn bị tiêu diệt hoàn toàn.
3. Làm mát nhanh: Sản phẩm sau lưu nhiệt quay lại vùng thu hồi nhiệt để nhường nhiệt cho dòng sản phẩm đầu vào, sau đó đi qua phân vùng làm mát bằng nước tháp hoặc nước lạnh (Chiller) để hạ nhanh nhiệt độ xuống mức 20 ^oC - 25 ^oC, sẵn sàng chuyển sang máy chiết rót vô trùng Aseptic.

4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Hiệu suất truyền nhiệt cực cao: Hệ số truyền nhiệt tổng thể (\(U\)) của kết cấu dạng tấm lớn hơn nhiều so với dạng ống chùm, giúp tối ưu hóa kích thước thiết bị gọn gàng nhất.
• Thiết kế dòng chảy rối: Các đường dập sóng trên tấm tạo ra dòng chảy rối mạnh ngay cả ở vận tốc thấp, giảm thiểu tối đa hiện tượng bám cặn sữa/nước quả (Fouling) trên bề mặt vách ngăn.
• Tích hợp hệ thống CIP/SIP tự động: Cho phép tự động vệ sinh tại chỗ (Cleaning-In-Place) và tiệt trùng hệ thống bằng nước siêu nóng (Sterilization-In-Place) trước mỗi ca chạy hàng.

Lợi ích kinh tế trực tiếp

• Tiết kiệm chi phí vận hành tối đa: Khả năng thu hồi nhiệt hiệu quả vượt trội giúp giảm chi phí tiêu thụ hơi nóng và nước lạnh Chiller đáng kể cho chủ doanh nghiệp.
• Kéo dài thời hạn bảo quản: Sản phẩm sau tiệt trùng đạt độ vô trùng thương mại, có thể bảo quản từ 6 đến 12 tháng ở điều kiện môi trường bình thường mà không cần chất bảo quản.
• Thiết kế tối ưu diện tích: Chiếm rất ít diện tích không gian nhà xưởng so với các công nghệ tiệt trùng dạng ống cùng công suất, dễ dàng bố trí Layout.



5. Phân loại cấu trúc tấm trao đổi nhiệt UHT

Dựa trên tính chất lý hóa của dịch lỏng chế biến, hệ thống được tối ưu theo 2 cấu trúc tấm chính:

1. Dòng tấm khe hở tiêu chuẩn (Standard Gap): Khoảng cách giữa các tấm từ 2mm - 4mm, chuyên dụng cho các dung dịch lỏng hoàn toàn, không có xơ sợi hoặc hạt như sữa tươi, sữa tiệt trùng tái chế, nước trà lọc, nước uống đóng chai.
2. Dòng tấm khe hở rộng (Wide Stream / Free-Flow): Khoảng cách giữa các tấm lớn hơn, biên dạng dập sóng mịn để hạn chế tắc nghẽn. Dòng này chuyên dụng cho dịch lỏng có độ nhớt trung bình hoặc chứa sơ sợi mịn như nước ép trái cây có tép, sữa đậu nành thô, nước giải khát pha chế đậm đặc.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Năng suất xử lý (Capacity - L/h)	Lưu lượng dòng chảy của hệ thống, phổ biến từ 1.000 L/h đến hơn 20.000 L/h tùy quy mô dây chuyền.
Dải nhiệt độ xử lý (Temperature Profile)	Cấu hình nhiệt độ chính xác (ví dụ: Đầu vào 5 oC → Tiệt trùng 137 oC giữ nhiệt 4s → Đầu ra 25 oC).
Vật liệu tấm và Cấp áp suất (Material & Rating)	Bắt buộc phải là Inox 316L hoặc Titanium cho vùng tiếp xúc thực phẩm. Áp suất thiết kế tối thiểu phải đạt 10 - 16 bar.
Vật liệu gioăng đệm (Gasket Material)	Sử dụng vật liệu EPDM hoặc Viton cấp thực phẩm (FDA approved), có khả năng chịu nhiệt liên tục trên 145 oC và chịu được hóa chất tẩy rửa CIP (Acid/Kiềm).
Tỷ lệ thu hồi nhiệt (Heat Regeneration Rate)	Tiêu chuẩn khuyến nghị phải đạt từ 85% đến 92% để tối ưu bài toán chi phí vận hành điện hơi.



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Phân tích thành phần vật lý của dịch lỏng: Sản phẩm có chứa protein dễ đông tụ (như sữa), chứa tính acid cao (như nước quả) hay chứa cặn mịn không? Điều này quyết định việc lựa chọn độ dày tấm và vật liệu gioăng đệm (EPMD hay Viton).
• Bước 2: Đồng bộ áp suất và lưu lượng: Tính toán áp suất đối kháng từ hệ thống chiết rót phía sau để lựa chọn công suất bơm ly tâm đầu vào, tránh hiện tượng sụt áp làm thay đổi thời gian lưu nhiệt.
• Bước 3: Đánh giá khả năng mở rộng công suất: Nên chọn hệ thống có khung ép dầm thép (Frame) dài hơn nhu cầu thực tế khoảng 20% - 30%. Khi nhà máy cần tăng năng suất, kỹ sư chỉ cần mua thêm các tấm Inox bổ sung vào khung mà không cần mua máy mới.



8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

Để duy trì độ vô trùng thương mại và kéo dài tuổi thọ dầm tấm trao đổi nhiệt, nhà máy cần tuân thủ nghiêm ngặt quy trình:

• Chương trình SIP đầu ca: Trước khi chạy sản phẩm, bắt buộc phải vận hành chu trình tiệt trùng toàn bộ hệ thống bằng nước nóng 121 ^oC - 130 ^oC trong vòng 20 - 30 phút để đảm bảo đường ống hoàn toàn vô trùng.
• Kiểm soát chênh lệch áp suất (Pressure Differential): Kỹ sư vận hành cần theo dõi sát dải áp suất trên PLC. Áp suất bên phía sản phẩm đã tiệt trùng phải luôn lớn hơn áp suất bên phía sản phẩm thô từ 0.5 - 1.0 bar nhằm ngăn ngừa tuyệt đối nguy cơ nhiễm chéo nếu tấm đệm xảy ra sự cố rò rỉ.
• Vệ sinh CIP và bảo dưỡng định kỳ: Cần thực hiện CIP đúng chu kỳ bằng xút (NaOH) và acid (HNO3) để loại bỏ lớp màng cặn protein bám vách. Định kỳ hàng năm, hệ thống cần được tháo khung ép để kiểm tra độ đàn hồi của gioăng, thay thế các gioăng bị chai cứng để tránh rò rỉ áp lực.



9. Xu hướng phát triển và Công nghệ mới

• Công nghệ điều khiển PID kép nâng cao: Giúp điều chỉnh chính xác lưu lượng hơi cấp vào vùng gia nhiệt, giữ biên độ dao động nhiệt độ tiệt trùng cực nhỏ ±0.2^oC, hạn chế tối đa hiện tượng quá nhiệt làm cháy sém sản phẩm.
• Tích hợp hệ thống Quản lý năng lượng thông minh (EMS): Phần mềm tự động tính toán hiệu suất trao đổi nhiệt theo thời gian thực. Khi phát hiện cặn bám làm giảm hiệu suất truyền nhiệt xuống dưới mức tối ưu, máy sẽ tự động đưa ra cảnh báo yêu cầu chạy chu trình CIP ngắn giữa ca.

10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Hệ thống tiệt trùng UHT dạng tấm hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp nâng cao chất lượng vi sinh cho sản phẩm đồ uống và tối ưu hóa chi phí điện năng, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi cung cấp các hệ thống tiệt trùng UHT dạng tấm đồng bộ được thiết kế chuyên biệt với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Hệ thống tấm trao đổi nhiệt, gioăng đệm, cụm van điều hướng vô trùng và thiết bị đo lường được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Thụy Điển, Thụy Sĩ.
• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống được lập trình logic tự động qua PLC dòng cao cấp, tự động điều chỉnh lưu lượng, duy trì nhiệt độ tiệt trùng ổn định tuyệt đối và tự động kích hoạt chế độ an toàn khi có sự cố sụt nhiệt.
• Vận hành bền bỉ & Ổn định: Kết cấu khung sườn cơ khí vững chắc chịu áp lực lớn, xử lý bề mặt đạt tiêu chuẩn vi sinh khắt khen, đảm bảo hệ thống vận hành liên tục 3 ca ổn định trong nhiều năm với tỷ lệ lỗi dừng máy (Down-time) gần như bằng không.



11. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao hệ thống tiệt trùng UHT dạng tấm lại hay bị nghẹt hơn dạng ống chùm khi chạy nước quả?

Trả lời: Kết cấu dạng tấm có khe hở dòng chảy hẹp 2mm - 4mm để tối ưu hóa hiệu suất truyền nhiệt, do đó nếu dịch quả chứa hàm lượng bã, tép lớn hoặc sơ sợi thô sẽ dễ gây bám cặn và nghẹt. Đối với sản phẩm này, ABM Việt Nam sẽ tư vấn dòng tấm khe hở rộng (Wide Stream) hoặc hệ thống tiệt trùng dạng ống chùm để đảm bảo vận hành mượt mà.

Câu 2: Làm thế nào để phát hiện sớm hiện tượng rỉ thủng hoặc hở gioăng đệm giữa các tấm Inox?

Trả lời: Khi có hiện tượng hở gioăng hoặc nứt tấm, áp suất trên hệ thống sẽ biến động thất thường, nhiệt độ hồi lưu không đạt mức cấu hình ổn định. Việc theo dõi liên tục chênh lệch áp suất giữa đường sản phẩm sạch và sản phẩm thô trên màn hình PLC là cách tốt nhất để phát hiện sớm sự cố rò rỉ.

Câu 3: Tuổi thọ trung bình của một bộ gioăng cao su (Gasket) trong máy tiệt trùng UHT là bao lâu?

Trả lời: Trong điều kiện vận hành và vệ sinh CIP đúng chuẩn với hóa chất tiêu chuẩn, tuổi thọ của gioăng đệm cấp thực phẩm (EPDM/Viton) kéo dài từ 1 đến 2 năm. Sau thời gian này, cao su sẽ bị lão hóa, chai cứng dưới tác động của nhiệt độ cao và cần được thay thế định kỳ để tránh rò rỉ áp lực.

Câu 4: Van điều hướng chống nhiễm chéo (Diversion Valve) hoạt động như thế nào khi nhiệt độ tiệt trùng bị sụt giảm?

Trả lời: Đây là chốt chặn an toàn tối cao của hệ thống. Nếu vì bất kỳ lý do gì (sụt áp hơi, lỗi đầu đốt) khiến nhiệt độ trong ống lưu nhiệt giảm xuống dưới mức cài đặt an toàn (ví dụ dưới \(135^{\circ}\text{C}\)), PLC lập tức xuất lệnh đóng van ngõ ra chiết rót và mở van hồi lưu, đẩy toàn bộ lượng sản phẩm chưa đạt nhiệt độ quay ngược trở lại bồn chứa thô để xử lý lại, tuyệt đối không cho hàng lỗi đi tới máy chiết.

Câu 5: Có thể dùng chung một máy tiệt trùng UHT dạng tấm cho cả sữa tươi và nước ép trái cây trong suốt được không?

Trả lời: Về mặt lý thuyết cơ khí là có thể vì cả hai đều là dịch lỏng không hạt. Tuy nhiên, tính chất lý hóa của sữa (giàu protein, dễ đóng cặn vôi) và nước quả (tính acid cao) rất khác nhau, đòi hỏi chương trình hóa chất CIP và cấu hình nhiệt độ giữ nhiệt khác nhau. Bạn cần thiết lập các Recipe riêng biệt trên màn hình HMI và vệ sinh thật kỹ giữa các ca chuyển đổi sản phẩm để tránh nhiễm chéo hương vị.



LIÊN HỆ NGAY VỚI ABM VIỆT NAM ĐỂ NHẬN TƯ VẤN KỸ THUẬT VÀ BÁO GIÁ TỐI ƯU

Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán công suất nhiệt lượng và lập phương án cấu hình tối ưu nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm:

• Dịch lỏng bạn cần tiệt trùng là loại sản phẩm cụ thể nào (Sữa tươi, nước ép trái cây lọc trong, nước trà đóng chai, hay dung dịch thực phẩm nào khác)?
• Yêu cầu năng suất dây chuyền của bạn là khoảng bao nhiêu lít thành phẩm trong một giờ?
• Hệ thống tiệt trùng này sẽ kết nối trực tiếp với loại máy chiết rót nào phía sau (Chiết rót vô trùng hộp giấy Aseptic, chiết chai PET, hay lon nhôm)?



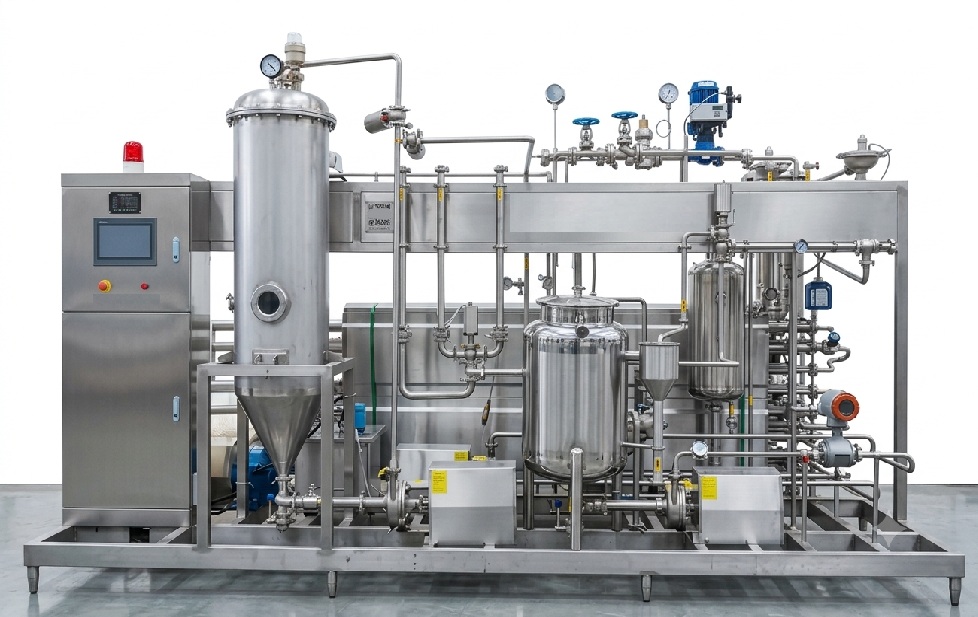

Giới thiệu thiết bị tiệt trùng UHT dạng tấm - Hệ thống tiệt trùng UHT dạng tấm – Sterilizer:

Nguyên liệu thô trong điều kiện dòng chảy liên tục qua bộ trao đổi nhiệt làm nóng đến 85 ~ 150 ℃ (Nhiệt độ có thể điều chỉnh). Và ở nhiệt độ này, hãy giữ một khoảng thời gian nhất định (vài giây) để đạt được mức độ vô khuẩn thương mại. Và sau đó trong điều kiện môi trường vô trùng, nó được đóng gói trong bao bì vô trùng, toàn bộ quá trình tiệt trùng được hoàn thành trong giây lát dưới nhiệt độ cao, sẽ tiêu diệt hoàn toàn vi sinh vật và bào tử có thể gây hư hỏng và hư hỏng. Và kết quả là, hương vị ban đầu và dinh dưỡng của thực phẩm đã được giữ nguyên đáng kể. Công nghệ chế biến nghiêm ngặt này có hiệu quả ngăn ngừa sự ô nhiễm thứ cấp của thực phẩm và kéo dài thời hạn sử dụng của sản phẩm.

Ứng dụng thiết bị tiệt trùng UHT dạng tấm - Hệ thống tiệt trùng UHT dạng tấm – Sterilizer:

Công ty chúng tôi đã sản xuất máy tiệt trùng dạng tấm tự động tiên tiến kết hợp công nghệ của Ý và phù hợp với tiêu chuẩn Euro. Máy tiệt trùng dạng tấm này được sử dụng rộng rãi cho nước trái cây tự nhiên, đồ uống trà, sữa và các sản phẩm dạng lỏng khác với độ lưu động tương đối tốt.
