Thiết bị nâng hạ hút chân không cho thanh, dầm, xà, giá, dàn

Thiết bị nâng hạ hút chân không cho thanh, dầm, xà, giá, dàn

Thiết bị nâng hạ hút chân không cho thanh là giải pháp công nghệ bốc xếp cơ khí đỉnh cao chuyên dùng để xử lý các loại vật tư định hình có kết cấu dài, nặng và dễ bị biến dạng võng uốn vật lý. Bằng cách sử dụng hệ thống đĩa hút chân không phân tầng phân bổ dọc theo hệ khung dầm chịu lực, thiết bị giúp tự động hóa hoàn toàn quy trình nhấc bổng, dịch chuyển các thanh kim loại, dầm thép vào máy gia công mà không cần chằng buộc xích cáp thô sơ. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện kết cấu kỹ thuật và tiêu chí đầu tư dòng máy đặc chủng này cho doanh nghiệp.



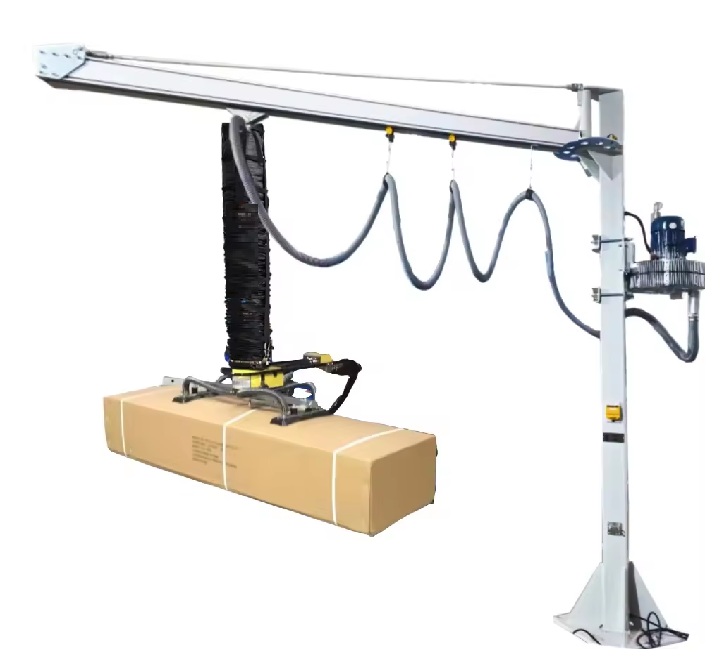

1. Thiết bị nâng hạ hút chân không cho thanh, dầm, xà, giá, dàn là gì?

Thiết bị nâng hạ hút chân không cho thanh, dầm, xà, giá, dàn (tiếng Anh kỹ thuật thường gọi là Vacuum lifting equipment for bar, beas, girder, rack and truss) là hệ thống nâng hạ công nghiệp bán tự động sử dụng nguyên lý áp suất âm sâu. Thiết bị kết nối đồng bộ với cầu trục, palang hoặc cổng trục, sử dụng một hệ dầm chịu lực kéo dài gắn các đĩa hút chân không độc lập nhằm kẹp giữ cố định bề mặt phẳng/cong của vật liệu dải dài, giúp công nhân di chuyển cấu kiện một cách thanh thoát, an toàn.



2. Ứng dụng thực tế đa dạng theo kết cấu cây dài

Nhờ kết cấu khung gá mô-đun hóa linh hoạt, hệ thống thiết bị nâng hạ hút chân không cho cây dài được ứng dụng may đo hoàn hảo cho từng chủng loại cấu kiện đặc thù trong các nhà máy kết cấu thép, xưởng đúc và trung tâm cơ khí chính xác:

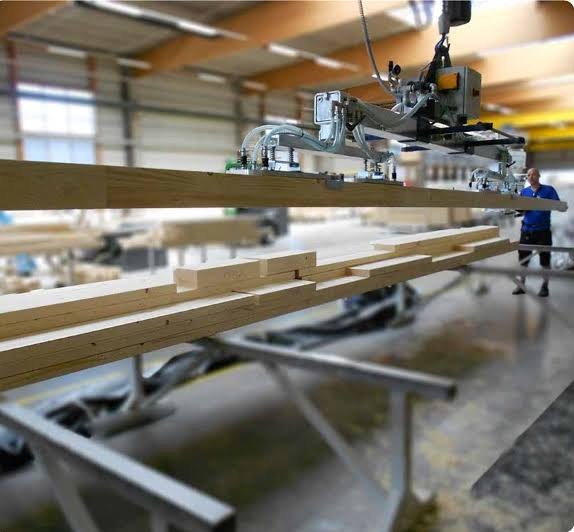

• Xử lý thanh và cây dài (Bars & Tubes): Gắp các thanh nhôm định hình, ống thép tròn, ống hộp vuông, thanh đồng khối từ bãi lưu kho nạp vào băng tải máy cắt CNC, máy dập, máy uốn thủy lực.
• Xử lý dầm, xà và kết cấu vách (Girders & Beams): Nhấc bổng các dầm thép kết cấu nặng chữ I, chữ U, chữ H, các xà gồ tôn mạ kẽm khổ dài dải lớn mà không làm sứt mẻ cạnh hay móp méo vách tôn hông.
• Xử lý các hệ giá, dàn công nghiệp (Racks & Trusses): Di chuyển các cụm dàn không gian, hệ khung giá đỡ máy bệ lớn thô ráp, khung kết cấu kèo mái nhà xưởng lắp ghép tiền chế một cách vững chắc.



3. Đặc điểm và lợi ích kỹ thuật vượt trội

Chuyển đổi sang giải pháp bốc xếp thanh dầm bằng áp suất âm mang lại những bước tiến kinh tế - kỹ thuật mang tính đột phá:

• Triệt tiêu hoàn toàn lực uốn võng vật lý: Thay vì chỉ móc cẩu vào hai đầu thanh khiến cây dài bị võng gập ở giữa do trọng lực, hệ thống phân bổ các cốc hút đều dọc theo thân dầm chính, giữ cho thanh vật liệu luôn thẳng đứng tuyệt đối, bảo vệ phom dáng cấu kiện 100%.
• Năng suất bốc xếp siêu tốc dưới 2 giây: Loại bỏ hoàn toàn quy trình chằng buộc xích treo, siết khóa kẹp hay luồn dây cáp thô sơ chịu lực nặng. Thời gian đĩa hút bám khít và nhả hàng diễn ra tức thì, rút ngắn 70% chu kỳ nhịp chạy của cầu trục.
• Bảo vệ toàn vẹn bề mặt thanh màng: Gioăng cao su mềm cao cấp mút chặt vách hông mà không làm trầy xước lớp mạ kẽm, lớp sơn tĩnh điện hay lớp màng gương bóng của thanh nhôm cao cấp, nâng cao giá trị thương phẩm xuất xưởng.
• Hệ thống bảo vệ chống rơi an toàn kép: Thiết bị luôn tích hợp bồn tích áp chân không dự phòng khép kín khít khao kết hợp van một chiều kỹ thuật. Nếu nhà máy đột ngột gặp sự cố mất điện toàn phần, lực hút chân không tại hệ đĩa vẫn duy trì ổn định treo giữ thanh dầm nặng trên cao tối thiểu 5 - 10 phút, còi báo động hú vang để kỹ thuật viên kịp thời điều khiển hạ tải xuống sàn an toàn.



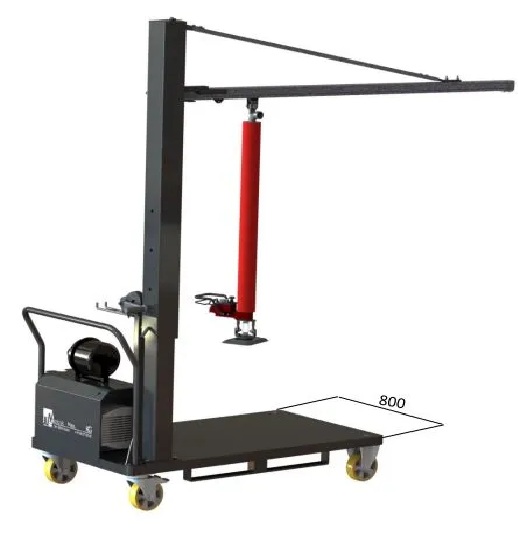

4. Cấu tạo chi tiết của thiết bị nâng thanh dầm công nghiệp

Một hệ thống thiết bị đồng bộ xử lý cấu kiện dài bao gồm các phân hệ cơ khí kỹ thuật cao:

1. Dầm chính chịu lực kịch trần (Main Traverse Beam):

Trục xương sống của máy, cấu tạo bằng thép hình hộp đúc cường độ cao có khả năng chống vặn xoắn vật lý xuất sắc. Chiều dài dầm chính được tính toán dựa trên chiều dài của thanh vật liệu cần nâng (từ 3 mét đến hơn 12 mét).

2. Thanh gá ngang di động (Adjustable Cross Arms): Các thanh đòn phụ bắt dọc dầm chính, có thể điều chỉnh tịnh tiến cự ly rộng hẹp bằng tay cơ học để thay đổi khoảng cách giữa các cốc hút, tương thích với đa dạng chiều dài vật tư.
3. Bơm tạo chân không chuyên dụng (Vacuum Pump): Sử dụng dòng bơm chân không vòng dầu áp suất âm sâu hoặc bơm khô cánh gạt hiệu suất cao, vận hành liên tục ổn định với năng suất hút kiệt dòng khí lớn.
4. Hệ thống cốc hút phân tầng (Vacuum Pads): Chuỗi các đĩa hút hình tròn hoặc hình chữ nhật thon dài xếp thành hàng dọc. Gioăng đệm chế tạo bằng cao su xốp NBR chống dầu hoặc đệm mút xốp bọt có biên độ đàn hồi cao, tự động ôm khít vách hộp kim loại phẳng hay mặt cong ống tròn.
5. Tay điều khiển công thái học tích hợp HMI: Thiết kế dạng tay cầm lái dài an toàn, bố trí các công tắc đóng ngắt van hút, van xả phá áp chân không trực quan và đồng hồ đo độ sâu áp suất âm thời gian thực chân thực.

                      [ MÓC TREO CẦU TRỤC / PALANG ]

                                    ||

  ==================== [ DẦM CHÍNH CHỊU LỰC DÀI 6-12M ] ====================

     ||                 ||                 ||                 ||                 ||

  [Đĩa Hút 1]        [Đĩa Hút 2]        [Đĩa Hút 3]        [Đĩa Hút 4]        [Đĩa Hút 5]

     ||                 ||                 ||                 ||                 ||

  ----------------------------------------------------------------------------

              [ THANH KIM LOẠI / DẦM THÉP ĐỊNH HÌNH CÂY DÀI ]

5. Nguyên lý hoạt động kỹ thuật

Quy trình kẹp nhấc thanh dầm vận hành tuần hoàn tự động thông qua việc đóng ngắt dòng áp suất âm:

• Bước 1: Tiếp cận căn tâm. Người vận hành điều khiển cầu trục hạ thiết bị xuống sao cho hệ thống hàng đĩa hút cao su áp sát đồng đều lên bề mặt thanh dầm, căn trúng tâm trọng lực vật liệu.
• Bước 2: Hút chân không áp sâu. Kích hoạt van gạt điều khiển mở thông đường dẫn buồng bơm. Không khí bên trong lòng các đĩa hút bị hút sạch triệt để, áp suất âm nhanh chóng đạt ngưỡng -0.6 Bar đến -0.85 Bar. Lực chênh lệch áp suất ép chặt hệ đệm bám khít dứt điểm vào thanh hàng.
• Bước 3: Nâng hành trình thẳng đứng. Khởi động palang kéo toàn bộ hệ thống dầm gá nâng thanh cây dài rời mặt pallet kho. Do lực hút phân bổ đa điểm, thanh dầm được giữ phẳng phẳng, không bị rung lắc cơ học hay bập bênh vật lý khi di chuyển trên cao.
• Bước 4: Đặt hàng và phá chân không. Khi thanh vật liệu đã tịnh tiến trúng vị trí băng tải máy cắt hoặc đồ gá kết cấu, nhấn nút xả khí ngược trên tay điều khiển. Không khí tràn ngược vào lòng đĩa phá vỡ môi trường chân không, áp suất cân bằng, hệ đĩa nhả hàng ra êm ái để lùi hành trình về điểm gốc.



6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để Hội đồng Kỹ thuật phối hợp cùng phòng Thu mua đưa ra quyết định đầu tư cấu hình máy tối ưu hiệu quả kinh tế, cần lưu ý:

• Tải trọng định mức lớn nhất của mẻ nâng: Xác định tổng khối lượng của thanh dầm nặng nhất (ví dụ: các dải tải 300kg, 500kg, 1000kg đến 3000kg) để tính toán tiết diện vách thép dầm chính và chọn số lượng cốc hút chịu lực có hệ số dư tải an toàn.
• Biên dạng bề mặt tiếp xúc: Nếu hút thanh hộp phẳng, vách dầm xà chữ I phẳng thì dùng đĩa hút cao su phẳng tiêu chuẩn. Nếu chuyên gắp ống thép tròn, cây dài hình trụ cong, bắt buộc phải chọn dòng đĩa hút có biên dạng lòng vòm vòng cung ôm khít theo bán kính đường kính ống.
• Quy cách kích thước hình học dài nhất: Cung cấp thông số chiều dài tối đa và tối thiểu của cấu kiện (ví dụ: thanh nhôm dài từ 4 mét đến 9 mét) nhằm tính toán dải phân bổ khoảng cách đĩa gá, triệt tiêu lực uốn võng vật lý đầu đuôi.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

• Sức nâng định mức danh định (Rated Lift Capacity): Tính bằng kg.
• Chiều dài kết cấu dầm chính chịu lực: Đo bằng mét (m).
• Số lượng và quy cách đĩa hút (Pads): Hệ mâm quay 4 đĩa, 6 đĩa hoặc 8 đĩa dọc trục.
• Độ chân không làm việc an toàn: Biên độ duy trì từ -60% đến -85% áp suất chân không tuyệt đối.
• Công suất motor tạo áp suất âm: Tính bằng kW.



8. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Xịt bụi bầu lọc khí trung tâm định kỳ: Môi trường sản xuất cơ khí kết cấu thép bám rất nhiều bụi mạt sắt, oxit kim loại rỉ sét. Nếu không tháo bộ lọc khí trung tâm của máy ra vệ sinh thổi bụi bằng súng khí nén hàng tuần, cặn bẩn bít kín lõi lọc sẽ làm sụt giảm 40% hiệu suất hút của bơm, dễ gây tuột rơi thanh hàng nguy hiểm.
• Lau chùi lòng đệm gioăng đĩa cao su: Thường xuyên lau sạch lớp dầu chống rỉ bám dính trên bề mặt kim loại dính vào lòng đĩa hút. Nếu phát hiện biên gioăng bị nứt nẻ, sứt vẹt mép hông hoặc cao su bị chai cứng cơ lý, phải tiến hành thay mới ngay phụ tùng chính hãng để tránh rò rỉ chân không.
• Điều khiển tịnh tiến êm ái: Khi dẫn hướng cầu trục di chuyển thanh xà nặng trên cao, bắt buộc phải đẩy hành trình tịnh tiến đều, mượt mà. Tuyệt đối không kéo giật cục hoặc phanh dừng khẩn cấp làm lắc lư cây dài mạnh theo quán tính vật lý, lực ly tâm góc lớn có thể làm bong mép dính giác hút.



9. Xu hướng phát triển và công nghệ mới thông minh

• Hệ thống đĩa hút tích hợp van ngắt thông minh độc lập (Auto-shutoff Valves): Các cốc hút được gắn các van cơ điện tử tự động cảm biến tiếp xúc. Khi nhấc một thanh cây dài ngắn không che hết toàn bộ các đĩa hút trên dầm, các đĩa nằm ngoài vùng thanh sẽ tự động khóa van chặn lại để không làm rò rỉ áp suất âm, giúp máy linh hoạt xử lý đa kích thước chiều dài thanh không cần thay khuôn cơ học.
• Cơ cấu xoay lật thanh dầm góc rộng bằng xi lanh servo (90°/180° Tilting): Tích hợp khớp nối động lực học cho phép lật nghiêng thanh dầm 90 độ trên cao, hỗ trợ công nhân lật mặt thanh từ hướng nằm ngang sang hướng đứng đứng để gá lắp ráp vào các khung dàn kết cấu vách dựng một cách chính xác, nhẹ nhàng.
• Cảnh báo mức độ an toàn qua dải đèn Led (Visual Safety Bar): Lắp đặt hệ thống đèn led phân tầng ba màu xanh - vàng - đỏ chạy dọc theo sườn dầm thép chính. Công nhân điều khiển cầu trục đứng từ xa có thể nhận biết trực quan độ sâu chân không thực tế đang ở mức an toàn (Xanh) hay sụt áp nguy hiểm (Đỏ) để xử lý tình huống chính xác tuyệt đối.

10. Câu hỏi thường gặp (FAQ)

1. Thiết bị này có nâng được các thanh dầm thép có bề mặt bị rỉ sét thô ráp hoặc bám dính dầu mỡ chống rỉ không?
   • Trả lời: Thiết bị trang bị hệ đệm mút cao su xốp dày có biên độ đàn hồi cao hoàn toàn có thể điền đầy và bám khít các mấp mô nhẹ của bề mặt dầm thép rỉ sét thô ráp. Tuy nhiên, nếu thanh kim loại bị bám lớp dầu nhớt chống rỉ quá dày làm giảm hệ số ma sát cơ học bám dính, bạn cần lau sơ qua khu vực tiếp xúc của đĩa hút để bảo đảm lực giữ chặt mút an toàn cao nhất và tránh dầu nhớt lọt vào bầu lọc phá hỏng bơm.
2. Có dùng chung một thiết bị nâng thanh hộp phẳng để nhấc ống thép tròn hình trụ được không?
   • Trả lời: Về nguyên lý kết cấu cơ khí sườn dầm chịu lực chính là tương đồng. Tuy nhiên, đĩa hút thanh hộp phẳng sử dụng cao su phẳng nhẵn mịn. Khi chuyển sang nhấc ống thép tròn, bạn cần thay cụm đĩa hút bằng loại đĩa hút biên dạng vòng cung vòm ôm khít theo bán kính đường kính ống tròn để bảo đảm lực kín khít, không bị thoát áp chân không.
3. Nếu hệ thống bị mất điện đột ngột khi đang cẩu thanh dầm nặng 1 tấn trên cao, bồn tích áp dự phòng bảo vệ được bao lâu?
   • Trả lời: Hệ thống bồn chứa áp suất âm dự phòng được thiết kế tính toán tích hợp van một chiều kỹ thuật cơ lý kín khít hoàn toàn. Khi mất điện, van một chiều đóng sập giữ nguyên trạng thái chân không hiện tại trong lòng cốc nâng, duy trì lực giữ chặt mút thanh hàng ổn định trên cao trong thời gian tối thiểu 5 phút (nhiều dòng máy cao cấp đạt tới 15-20 phút), đủ thời gian an toàn cho kỹ thuật viên điều khiển hạ tải cầu trục xuống sàn sạch.
4. Tại sao hệ thống cốc hút đã áp chặt lên mặt dầm thép rồi mà cầu trục vẫn khóa hành trình báo lỗi không cho phép nâng lên?
   • Trả lời: Bạn cần kiểm tra ngay kim hiển thị của đồng hồ áp suất âm trên tay điều khiển. Nếu kim không chạm tới ngưỡng an toàn (thường cài đặt ở mức -0.6 Bar), nguyên nhân có thể do bộ lọc khí trung tâm bị nghẹt cặn bẩn bụi mạt sắt dày làm giảm lưu lượng dòng khí hút kiệt, hoặc có một đường ống dẫn hơi của một cốc hút nào đó bị nứt rách rò rỉ lọt không khí ngoài môi trường.
5. Bao lâu thì cần tiến hành thay thế mỡ bôi trơn cho các khớp trượt con lăn thay đổi khoảng cách đĩa hút trên dầm chính?
   • Trả lời: Để việc thay đổi cự ly khoảng cách giữa các cốc hút khi đổi quy cách chiều dài thanh sản phẩm luôn nhẹ nhàng, kỹ thuật viên nên tiến hành vệ sinh thanh dẫn hướng tuyến tính và tra mỡ chịu tải định kỳ sau mỗi 3 - 6 tháng vận hành liên tục.



11. ABM Việt Nam – Nhà cung cấp thiết bị nâng hạ hút chân không cho thanh dầm chất lượng cao uy tín

Để nâng cao năng lực bốc xếp dòng chảy vật tư cây dài định hình và tối ưu hóa điều kiện an toàn lao động tuyệt đối cho phân xưởng cơ khí kết cấu, việc tìm kiếm đối tác cung ứng công nghệ chuyên sâu là yếu tố quyết định cốt lõi hàng đầu của các chủ doanh nghiệp. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên nhập khẩu, phân phối và lắp đặt trọn gói hệ thống thiết bị nâng hạ hút chân không cho thanh thế hệ mới đạt tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe.

Hệ thống giải pháp nâng cấu kiện dài từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cơ khí xuất sắc & Kiên cố: Toàn bộ hệ khung dầm chịu lực chính, hệ thanh gá đòn ngang đều được chế tác hoàn thiện tinh xảo từ thép kết cấu cường độ cao vách dày chống lật vặn vật lý kịch trần, bề mặt phun sơn tĩnh điện công nghiệp bền bỉ, vận hành kiên cố vượt vòng đời thiết bị.
• Vận hành mượt mà & Độ ổn định cao: Sử dụng hệ thống động cơ bơm tạo chân không hiệu suất lớn, cụm van điều áp cơ điện tử thông minh nhập khẩu chính hãng từ các thương hiệu hàng đầu Tây Âu và Nhật Bản, giúp hành trình gắp lật thả dầm vô cùng êm ái, triệt tiêu hoàn toàn tiếng ồn rung lắc cơ học.
• May đo giải pháp cá nhân hóa theo quy chuẩn xưởng sản xuất: ABM Việt Nam sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng đo đạc thực tế mặt bằng xưởng, khảo sát quy cách kích thước dầm xà, cây dài cụ thể của từng doanh nghiệp để thiết kế chiều dài dầm chính và cấu hình số lượng module đĩa hút bám khít lý tưởng nhất, đi kèm đầy đủ hồ sơ kỹ thuật thẩm định xưởng.

Đội ngũ chuyên viên và kỹ sư dày dặn kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý doanh nghiệp từ khâu khảo sát thực tế, tính toán cấu hình tối ưu dòng chảy vật tư cho đến dịch vụ lắp đặt chuyển giao công nghệ và bảo trì định chuẩn chu đáo trọn đời sản phẩm.



Để ABM Việt Nam có thể lập bảng tính toán công nghệ và gửi bản vẽ thiết kế kèm báo giá tối ưu chi phí đầu tư nhất cho doanh nghiệp, xin quý khách hàng vui lòng chia sẻ thêm một số thông tin kỹ thuật:

• Khối lượng nặng nhất của thanh dầm, kết cấu xà gồ doanh nghiệp cần nâng hạ là bao nhiêu kilôgam?
• Quy cách chiều dài lớn nhất và nhỏ nhất của cây dài vật liệu mẻ sản xuất?
• Biên dạng chi tiết bề mặt tiếp xúc của cấu kiện (thanh hộp vuông phẳng, dầm chữ I/U phẳng, hay ống trụ tròn cong)?
• Doanh nghiệp có yêu cầu tích hợp thêm module xoay lật nghiêng thanh dầm (90 độ hoặc 180 độ) tự động hay không?
