Máy dò kim loại dạng băng tải

Máy dò kim loại dạng băng tải

Trong bối cảnh quy chuẩn an toàn vệ sinh thực phẩm, dược phẩm và hàng tiêu dùng ngày càng thắt chặt, kiểm soát tạp chất vật lý ở công đoạn đóng gói cuối dòng sản phẩm là yêu cầu bắt buộc đối với mọi nhà máy. Chỉ một mảnh kim loại nhỏ lọt vào thành phẩm có thể dẫn đến việc thu hồi toàn bộ lô hàng, đối mặt với các án phạt pháp lý và hủy hoại uy tín thương hiệu tích lũy nhiều năm. Hệ thống máy dò kim loại dạng băng tải tự động chính là chốt chặn công nghệ quan trọng, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC) và bảo vệ an toàn cho người tiêu dùng.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị dò tìm tạp chất trên băng chuyền, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Máy dò kim loại dạng băng tải là gì?

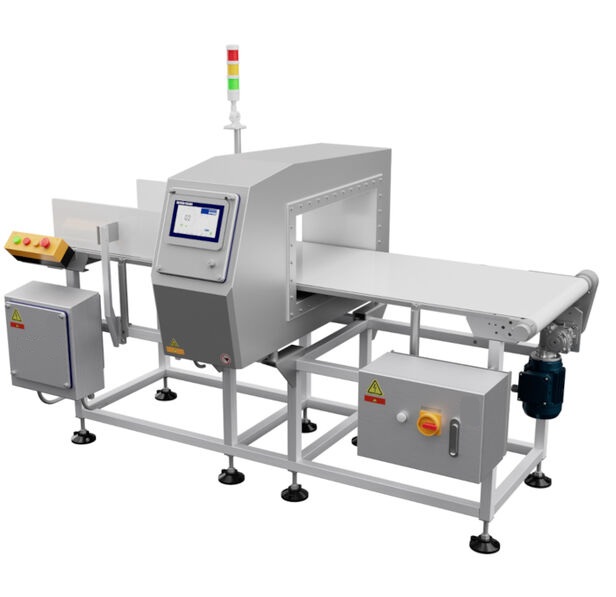

Máy dò kim loại dạng băng tải (tiếng Anh: Conveyor type metal detector) là hệ thống kiểm tra dị vật tự động hóa được ứng dụng phổ biến nhất trong công nghiệp. Thiết bị này ứng dụng nguyên lý cảm ứng điện từ trường để phát hiện, phân loại và cách ly các tạp chất kim loại nhiễm từ (Sắt), không nhiễm từ (Đồng, nhôm, chì) và thép không gỉ (Inox 304, 316) lẫn bên trong sản phẩm.

Đặc trưng của dòng máy dò kim loại băng tải này là sản phẩm được đặt nằm ngang trên đai chuyền phẳng, di chuyển tuyến tính qua một đường hầm cảm ứng khép kín với tốc độ ổn định để tiến hành bốc xếp, quét dị vật mà không làm phá hủy cấu trúc bao bì.



2. Cấu tạo chi tiết của Hệ thống máy dò kim loại băng tải công nghiệp

Một bộ thiết bị kiểm tra tạp chất kim loại dạng băng chuyền tiêu chuẩn công nghiệp được module hóa thành các phân hệ kỹ thuật cơ khí và tự động hóa khép kín:

• Đầu dò cảm ứng từ trường (Search Head): Gồm một vỏ bọc kim loại kiên cố, lòng hầm chứa hệ thống 3 cuộn dây quấn song song (1 cuộn phát dòng điện xoay chiều ở giữa và 2 cuộn thu tín hiệu đối xứng ở hai bên) tạo thành đường hầm cảm ứng. Toàn bộ khoang bên trong được đổ đặc bằng hợp chất epoxy cao cấp để chống rung động cơ học tuyệt đối.
• Hệ thống băng tải phẳng phi kim loại: Bộ khung dầm chế tạo bằng thép không gỉ SUS304 vững chắc. Đai băng tải sử dụng chất liệu đai nhựa PU/PVC mềm mượt hoặc xích nhựa mảng (Modular belt) đạt chuẩn vi sinh FDA, đảm bảo tuyệt đối không sinh dòng điện tĩnh gây nhiễu cho đầu hầm dò.
• Bộ phận điều khiển trung tâm (Control Unit): Chứa bộ vi xử lý tín hiệu số tốc độ cao (DSP) để phân tích sự thay đổi xung điện áp, tính toán góc pha và triệt tiêu "hiệu ứng sản phẩm" (Product Effect) tự nhiên của hàng hóa.
• Cơ cấu loại bỏ tự động (Rejector): Cánh tay gạt cơ học (Flipper), thanh đẩy khí nén (Pusher), luồng thổi khí áp lực lớn (Air Jet), hoặc băng tải lật/rút tùy thuộc vào đặc tính hình học và khối lượng của thành phẩm.



3. Nguyên lý hoạt động và Thuật toán xử lý xung động kỹ thuật số

Quy trình vận hành và xử lý tín hiệu của hệ thống tuân theo chu trình khép kín nghiêm ngặt sau:

[Sản phẩm đặt trên băng tải] ──> [Di chuyển xuyên qua hầm] ──> [Từ trường biến dạng]

                                                                     │

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <─────────── [Xử lý xung điện áp]

1. Thiết lập vùng điện từ trường: Cuộn dây phát trong hầm dò tạo ra một vùng điện từ trường tần số cao ổn định. Khi sản phẩm sạch (không chứa kim loại) đi qua, hai cuộn dây thu nhận được tín hiệu điện áp đối xứng đối lập và tự triệt tiêu nhau, đưa hệ thống về trạng thái cân bằng hoàn hảo (Zero volt).
2. Nhận diện sự biến dạng từ trường: Khi sản phẩm có lẫn mảnh kim loại dịch chuyển qua đường hầm, từ trường bị biến dạng ngắt quãng do hiện tượng dòng điện xoáy (Eddy current) hoặc từ tính của tạp chất. Sự mất cân bằng cơ học này tạo ra dòng điện vi-volt truyền về bộ xử lý trung tâm.
3. Xử lý số hóa và Ra lệnh gạt: Máy tính công nghiệp phân tích xung tần số, đối chiếu góc pha với dải dung sai cài đặt. Phần mềm áp dụng thuật toán phân tích góc pha (Phase Discrimination) để lọc bỏ tín hiệu dẫn điện tự nhiên của thực phẩm hoặc tĩnh điện bao bì, lập tức xuất lệnh điều khiển van điện từ kích hoạt cơ cấu gạt đẩy sản phẩm lỗi ra khỏi dòng chảy chính xác từng mili-giây mà không làm giảm vận tốc toàn dây chuyền.



4. Phân loại cấu trúc và Ứng dụng thực tế theo hình học sản phẩm

Dựa trên Layout nhà xưởng và quy mô khối lượng của vật nâng, hệ thống được cấu hình theo các định dạng cơ bản:

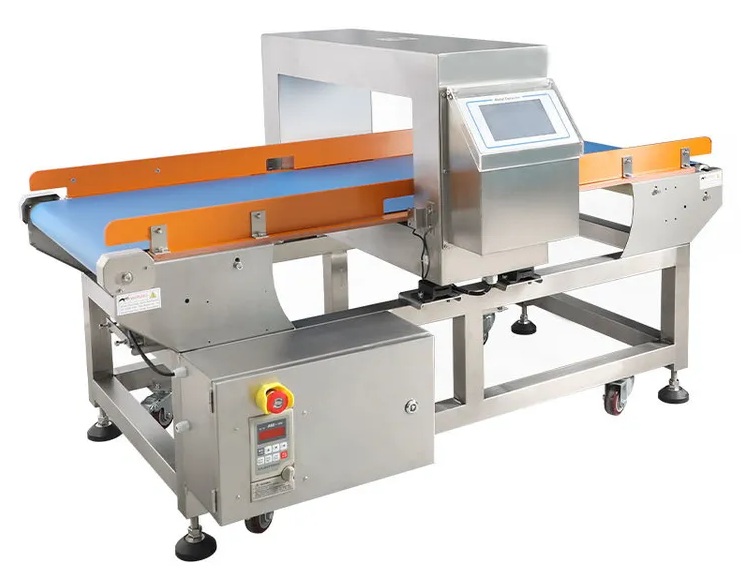

1. Dòng máy cho gói nhẹ và bách hóa nhỏ: Sử dụng băng tải đai phẳng PU chịu mài mòn, tích hợp cơ cấu loại bỏ bằng luồng thổi khí (Air Jet) hành trình ngắn, vận hành mượt mà ở tốc độ lớn. Ứng dụng cho gói bánh kẹo, mì ăn liền, dược phẩm đóng hũ, mỹ phẩm.

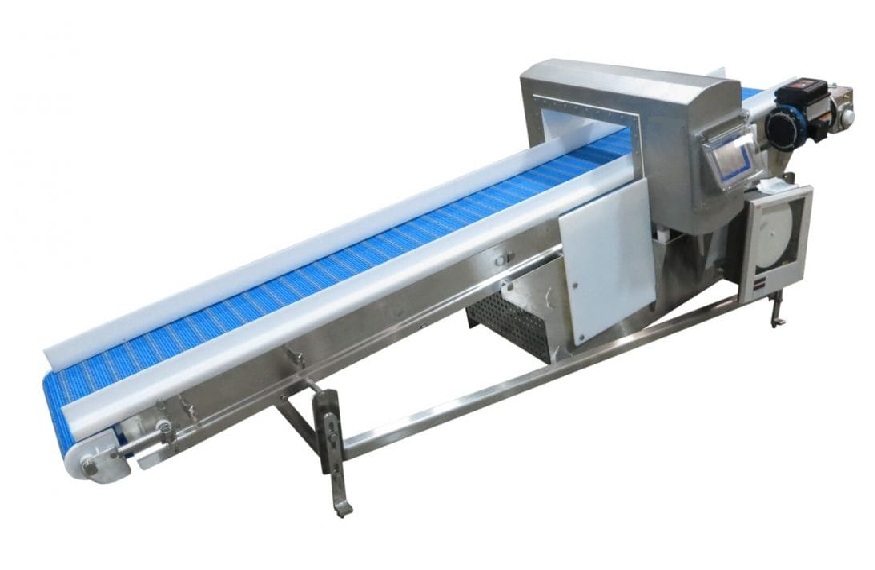

2. Dòng máy cho hộp cứng và chai lọ đứng: Trang bị đai xích nhựa mảng cứng cáp, tích hợp thanh đẩy khí nén phân làn (Pusher) để cách ly sản phẩm lỗi mà không làm lật đổ chai lọ. Ứng dụng cho chai nước giải khát, lon nhôm sữa bột, hộp giấy cứng thực phẩm.
3. Dòng máy cho bao tải và thùng hàng lớn (Heavy duty): Kết cấu khung sườn cơ khí siêu tải trọng, dải hầm dò lớn, tích hợp cơ cấu gạt lực lớn (Flipper) hoặc băng tải rút hạ làn. Ứng dụng cho các bao tải nông sản 25kg, thùng carton thành phẩm, khối gỗ hoặc bao bì hóa chất thô.

5. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Công nghệ Auto-Learn tự học thông minh: Tự động phân tích đặc tính lý hóa của sản phẩm mẫu để thiết lập cấu hình dải tần số tối ưu nhất trong vòng 3 chu kỳ chạy thử, đẩy nhanh tốc độ chuyển đổi mã hàng.
• Kết cấu đổ khối chống nhiễu (Epoxy filled): Toàn bộ khoang đầu dò được đổ đặc resin, triệt tiêu mọi tác động nhiễu từ do rung lắc của motor băng tải hay máy dập xung quanh, đảm bảo máy chạy mượt mà ổn định.
• Lưu trữ dữ liệu số hóa vượt trội: Tự động ghi lại lịch sử kiểm định, số lần gạt lỗi và lịch trình hiệu chuẩn đạt tiêu chuẩn quốc tế nghiêm ngặt như HACCP, ISO 22000, BRC, SQF và IFS.

Lợi ích kinh tế trực tiếp

• Đáp ứng tiêu chuẩn xuất khẩu: Là thiết bị bắt buộc phải có để nhà máy đạt chứng nhận an toàn thực phẩm quốc tế, mở đường cho hàng hóa xuất khẩu vào các thị trường khó tính như Mỹ, Châu Âu, Nhật Bản.
• Tối ưu hóa chi phí nhân công: Thay thế hoàn toàn bước bốc xếp và lấy mẫu kiểm tra thủ công bằng mắt, nâng cao năng suất đóng gói dòng chảy vật tư liên tục.
• Bảo vệ thương hiệu tuyệt đối: Ngăn chặn tận gốc rủi ro sản phẩm nhiễm dị vật kim loại lọt ra thị trường, triệt tiêu nguy cơ đối mặt với các vụ kiện tụng hoặc thu hồi sản phẩm đắt đỏ.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Kích thước hầm dò (Aperture Size - W x H)	Chiều rộng và chiều cao của lòng đường hầm. Càng sát kích thước bao bọc của sản phẩm thì độ nhạy dò tìm tạp chất càng cao.
Độ nhạy tối thiểu (Sensitivity)	Kích thước nhỏ nhất của viên test chuẩn có thể phát hiện khi chạy trong dòng sản phẩm thực tế (ví dụ: Fe ≥ 0.6mm, Non-Fe ≥ 1.0mm, Sus316 ≥ 1.5mm).
Tốc độ di chuyển / Vận tốc tuyến tính	Vận tốc của đai băng tải (m/phút) nhằm đồng bộ chính xác thời gian trễ (Delay time) của cơ cấu gạt lỗi.
Cấp bảo vệ vỏ thiết bị (IP Rating)	Môi trường thủy sản, thực phẩm tươi sống bắt buộc chọn IP66 hoặc IP69K chịu được xịt rửa nước áp lực cao; môi trường hàng khô ráo chỉ cần tiêu chuẩn IP65.



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Phân tích chất liệu bao bì bọc ngoài: Nếu sản phẩm đóng gói trong túi nilon, hộp giấy thông thường thì dòng máy dò này là lựa chọn tối ưu nhất. Nếu bao bì là túi màng nhôm dày hoặc hộp thiếc, bắt buộc phải chọn dòng máy dò nam châm vĩnh cửu chuyên dụng hoặc chuyển hướng sang công nghệ kiểm tra bằng tia X (X-ray).
• Bước 2: Khảo sát không gian Layout lắp đặt: Đo đạc chiều dài trống trên dây chuyền để chọn kích thước băng tải máy dò phù hợp, đồng thời đảm bảo khoảng cách an toàn không kim loại (Metal-free zone) xung quanh đầu dò theo đúng khuyến nghị kỹ thuật.
• Bước 3: Chọn cơ cấu gạt cách ly phù hợp: Tránh hiện tượng dùng sai cơ cấu gạt làm dập nát bao bì mềm hoặc đổ vỡ chai lọ cứng đứng, đồng bộ lực khí nén theo đúng tải trọng của sản phẩm nặng nhất.



8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Vệ sinh hầm dò và đai tải đầu ca: Lau sạch bụi bẩn, vệt nước đọng bên trong lòng hầm dò và dưới mặt đai. Không để các vật dụng kim loại (dao, kéo, chìa khóa) nằm trong vùng nhạy cảm xung quanh đầu dò.
• Kiểm tra độ nhạy bằng thẻ chuẩn (Puck Test): Định kỳ mỗi 2 - 4 tiếng vận hành, công nhân cần đặt các thẻ nhựa chứa viên kim loại chuẩn (Fe, Non-Fe, Sus) chạy kèm sản phẩm để xác nhận máy vẫn bắt lỗi chính xác và cơ cấu chấp hành gạt tốt.
• Bảo trì hệ thống truyền động: Kiểm tra độ căng của đai băng tải phẳng, vệ sinh bánh xe chủ động nhằm triệt tiêu các lực ma sát bất thường sinh ra dòng điện tĩnh gây nhiễu điện từ trường của đầu hầm.



9. Xu hướng phát triển và Công nghệ mới

• Công nghệ quét đa tần số đồng thời (Simultaneous Multi-Frequency): Cho phép máy phát ra nhiều tần số sóng điện từ khác nhau cùng một lúc. Công nghệ này giúp triệt tiêu hoàn toàn nhiễu từ "hiệu ứng sản phẩm" của thực phẩm ướt, nâng độ nhạy phát hiện Inox lên gấp đôi so với dòng máy đơn tần số truyền thống.
• Kết nối mạng công nghiệp và Quản lý tập trung IoT: Tích hợp module truyền thông Modbus TCP hoặc Profinet, tự động ghi log dữ liệu số lần phát hiện tạp chất và gửi trực tiếp về hệ thống quản lý SCADA/MES nhà xưởng theo thời gian thực, phục vụ số hóa nhà máy theo tiêu chuẩn Smart Factory.

10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy dò kim loại băng tải hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn tạp chất vật lý nguy hại để đáp ứng các tiêu chuẩn xuất khẩu khắt khe, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi chuyên sâu cung cấp, tích hợp và chuyển giao các dòng hệ thống kiểm tra tạp chất thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Đầu dò cảm ứng từ trường siêu nhạy, bo mạch vi xử lý DSP thông minh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Anh Quốc.
• Tự động hóa hoàn toàn & Tốc độ cao: Phần mềm thuật toán tối ưu hóa mã nguồn, tự động xử lý và triệt tiêu hiệu ứng sản phẩm ở vận tốc lớn, vận hành mượt mà không gây nghẽn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí vững chắc bằng Inox SUS304 dày dặn gia công CNC chính xác, công nghệ chống nhiễu điện từ trường tiên tiến, đảm bảo hệ thống hoạt động liên tục 3 ca với tỷ lệ lỗi dừng máy (Down-time) bằng không.



11. Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao kim loại thép không gỉ (Inox 304, 316) lại khó phát hiện hơn kim loại sắt (Ferrous) trên máy dò băng tải?

Trả lời: Sắt (Ferrous) là kim loại có từ tính mạnh, làm biến dạng từ trường rất lớn nên cực kỳ dễ phát hiện. Trong khi đó, thép không gỉ (Inox) thuộc nhóm kim loại phi từ tính và có độ dẫn điện kém, do đó tín hiệu phản hồi về đầu dò rất yếu. Đó là lý do trong bảng thông số kỹ thuật, kích thước viên test chuẩn của Sus316 luôn lớn hơn viên test của Fe.

Câu 2: Luồng gió mạnh hoặc độ ẩm cao trong nhà xưởng có làm ảnh hưởng đến độ chính xác của máy dò kim loại dạng băng tải không?

Trả lời: Độ ẩm cao dính bám vào mặt đai băng tải có thể sinh ra dòng điện tĩnh dẫn điện nhẹ gây nhiễu hầm dò. Tuy nhiên, luồng gió mạnh thì không làm ảnh hưởng đến nguyên lý cảm ứng từ trường (khác với máy cân kiểm tra trọng lượng vốn rất nhạy với gió). Để triệt tiêu nhiễu độ ẩm, hệ thống của ABM Việt Nam tích hợp thuật toán lọc số thông minh tự động hiệu chuẩn dầm từ liên tục.

Câu 3: Khái niệm "Vùng không gian không kim loại" (Metal-free zone) xung quanh máy dò được hiểu như thế nào?

Trả lời: Đây là vùng không gian hình khối xung quanh đầu dò (cả phía trước, phía sau, phía trên và phía dưới) bắt buộc không được có bất kỳ kết cấu kim loại cố định hoặc di động nào (như khung dầm thép, đường ống nước). Nếu vi phạm, từ trường từ đầu phát sẽ quét trúng các vật thể này và gây nhiễu loạn hệ thống liên tục. Tùy thuộc vào chiều cao hầm dò, các kỹ sư ABM Việt Nam sẽ tính toán chính xác khoảng cách an toàn này khi lắp đặt Layout.

Câu 4: Khi sensor của máy dò phát hiện tạp chất nhưng cơ cấu gạt cách ly hoạt động sai thời điểm thì xử lý thế nào?

Trả lời: Hiện tượng này thường do cài đặt sai thời gian trễ (Delay time) hoặc thời gian giữ (Hold time) trên phần mềm điều khiển, dẫn đến việc xi-lanh gạt quá sớm hoặc quá muộn khi sản phẩm lỗi chưa tới hoặc đã đi qua vị trí gạt. Bạn cần kiểm tra lại vận tốc tuyến tính của băng tải và hiệu chỉnh thông số thời gian trễ trên màn hình HMI cho đồng bộ.

Câu 5: Có thể dùng chung một máy dò kim loại băng tải cho nhiều mã sản phẩm khác nhau không?

Trả lời: Hoàn toàn được. Phần mềm tích hợp tính năng quản lý mã hàng (Recipe Management) cho phép lưu trữ hơn 100 chương trình sản phẩm. Khi nhà máy chuyển đổi sang chạy sản phẩm mới, người vận hành chỉ cần bấm chọn tên sản phẩm trên màn hình cảm ứng HMI, hệ thống sẽ tự động tải các thông số tần số từ và dải dung sai đo đạc tương ứng trong vòng 3 giây.
