Máy X-ray cho thủy sản, hải sản, thịt cá

Máy X-ray cho thủy sản, hải sản, thịt cá

Trong ngành chế biến thủy hải sản và thịt xuất khẩu, việc kiểm soát tạp chất vật lý nguy hại là tiêu chuẩn bắt buộc để đáp ứng các rào cản kỹ thuật nghiêm ngặt từ thị trường Mỹ, EU hay Nhật Bản. Các dòng máy dò kim loại truyền thống thường bị giới hạn độ nhạy do "hiệu ứng sản phẩm" (độ ẩm, độ mặn, nhiệt độ đông lạnh) và hoàn toàn bất lực trước tạp chất phi kim như xương, đá, thủy tinh, cao su. Hệ thống máy X-ray cho thủy sản chính là giải pháp công nghệ tối cao, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC) và bảo vệ tối đa uy tín thương hiệu trên trường quốc tế.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị dò tạp chất bằng tia X, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Máy X-ray cho thủy sản là gì?

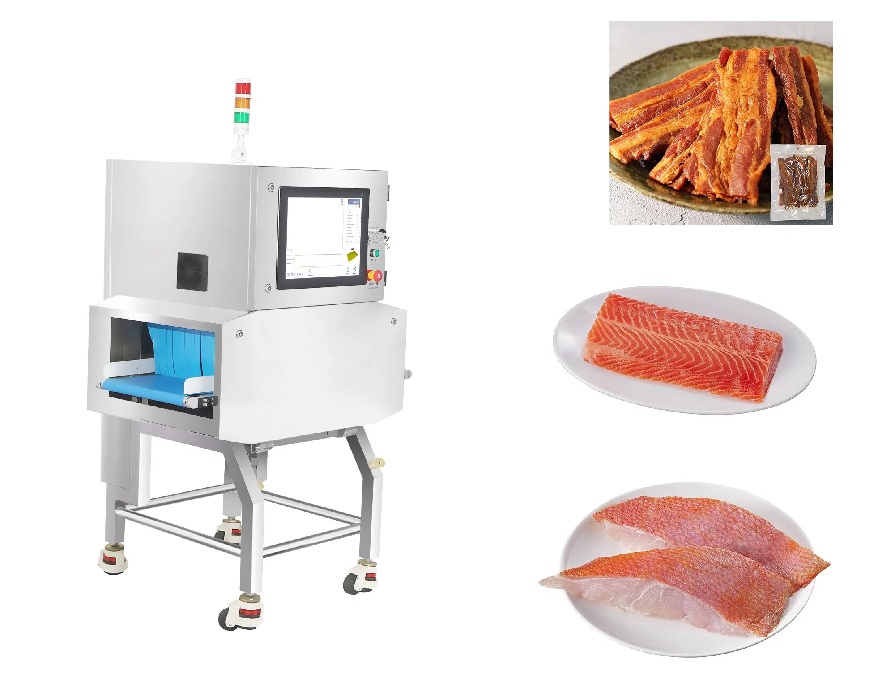

Máy X-ray cho thủy sản (tiếng Anh: X-ray machine for seafood) là hệ thống kiểm tra tạp chất và khuyết tật sản phẩm tự động hóa cao cấp nhất hiện nay. Thiết bị ứng dụng công nghệ hình ảnh tia X (X-ray) năng lượng thấp để xuyên thấu qua cấu trúc vật lý của thực phẩm khi chúng đang dịch chuyển liên tục trên băng tải.

Khác với máy dò từ trường, hệ thống này không bị ảnh hưởng bởi muối hay độ ẩm, chuyên dụng làm máy X-ray cho hải sản nhằm phát hiện và kích hoạt cơ cấu loại bỏ các dị vật có mật độ khối lượng riêng cao hơn sản phẩm, bao gồm cả kim loại, xương cá, vỏ sò, thủy tinh, đá và nhựa dẻo.



2. Cấu tạo chi tiết của Hệ thống X-ray kiểm tra tạp chất

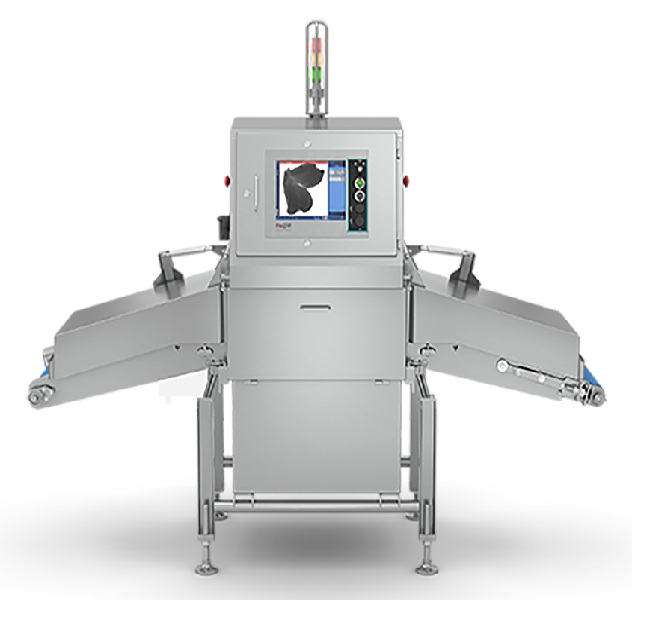

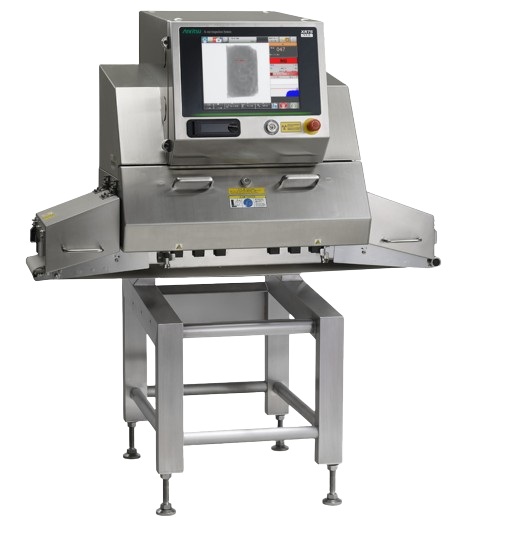

Một hệ thống X-ray machine for fish and meat tiêu chuẩn công nghiệp được module hóa thành các phân hệ kỹ thuật cơ khí, quang học và điện tử khép kín bảo vệ nghiêm ngặt:

• Bộ phát tia X (X-ray Generator): Trái tim của hệ thống, sử dụng bóng phát tia X công nghệ cao cấp của Đức hoặc Mỹ, có khả năng điều khiển tuyến tính mức năng lượng (kV) và dòng điện (mA) phù hợp với độ dày của từng loại thực phẩm.
• Bộ thu nhận tín hiệu (Diode Array Detector): Gồm dải cảm biến tuyến tính siêu nhạy đặt đối diện bộ phát, làm nhiệm vụ đón nhận chùm tia X xuyên qua sản phẩm và chuyển đổi thành tín hiệu hình ảnh kỹ thuật số độ phân giải cao.
• Hệ thống băng tải phẳng vi sinh: Chế tạo hoàn toàn bằng Inox 304 hoặc Inox 316, đai tải nhựa PU hoặc xích nhựa mảng đạt tiêu chuẩn FDA, dễ dàng tháo rời nhanh trong 30 giây để vệ sinh CIP cuối ca.
• Buồng bảo vệ chống phóng xạ: Vách buồng bằng thép bọc chì dày, kết hợp các rèm chắn chì (Lead curtains) ở cửa vào và cửa ra, cam kết triệt tiêu hoàn toàn rò rỉ tia X ra môi trường nhà xưởng, an toàn tuyệt đối cho công nhân vận hành.
• Bộ xử lý trung tâm và Thuật toán AI: Máy tính công nghiệp cấu hình mạnh, chạy phần mềm thuật toán xử lý ảnh thời gian thực, tự động nhận diện điểm ảnh dị thường.



3. Nguyên lý hoạt động và Thuật toán xử lý mật độ điểm ảnh

Quy trình vận hành bốc xếp hình ảnh và phân tích tạp chất của máy tuân theo chu trình động học khép kín:

[Sản phẩm qua Màn chì] ──> [Tia X xuyên thấu cổ chai/vỉ] ──> [Cảm biến dựng Ảnh xám]

                                                                     │ (Thuật toán AI phân tích)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy cách ly] <───────────────┴── (Phát hiện điểm tối)

1. Chiếu xạ xuyên thấu: Khi sản phẩm dịch chuyển qua buồng tối, bộ phát phóng chùm tia X xuyên qua thân thực phẩm. Các vật thể có mật độ khối lượng riêng lớn (như kim loại, xương, đá) sẽ hấp thụ nhiều tia X hơn, khiến lượng tia X đi xuyên qua vùng đó bị suy giảm mạnh.
2. Dựng hình ảnh độ tương phản (Grayscale Image): Bộ thu nhận tín hiệu đo lường lượng tia X còn lại và dựng lên một bức ảnh xám kỹ thuật số. Trên màn hình, phần thực phẩm mềm sẽ hiển thị màu xám sáng, trong khi các dị vật tạp chất cứng sẽ xuất hiện dưới dạng các điểm tối (Dark spots) có độ tương phản rõ rệt.
3. Phân tích ảnh và Ra lệnh xả: Phần mềm máy tính liên tục phân tích ma trận điểm ảnh. Thuật toán tự động đo độ chênh lệch mức xám, nếu phát hiện điểm tối vượt dải dung sai cho phép, máy xuất lệnh kích hoạt cánh tay gạt hoặc thanh đẩy khí nén để cô lập sản phẩm lỗi chỉ trong mili-giây mà không làm giảm tốc độ tuyến tính của băng chuyền.

4. Ứng dụng thực tế theo đặc thù phân khúc chế biến

Thiết bị được thiết kế tối ưu và tùy biến phần mềm theo từng đặc tính hình học và yêu cầu kỹ thuật của mỗi loại nguyên liệu:

• Máy X-ray cho cá, cá nguyên con, cá phi lê, cá cắt khúc: Ứng dụng thuật toán phân tách biên dạng cao cấp để dò tìm xương dăm, xương sống còn sót lại trong các miếng cá phi lê mỏng hoặc cá cắt khúc đóng khay, bảo vệ người tiêu dùng khỏi nguy cơ hóc xương.
• Máy X-ray cho thịt bò, thịt heo, thịt gà, thịt vịt: Quét qua các khối thịt thô hoặc khay thịt thành phẩm đóng gói để tìm kim tiêm gãy dưới da, mảnh dao băm chặt gãy, các mảnh xương vỡ hoặc đá sỏi lẫn trong quá trình sơ chế thô.
• Ứng dụng đặc thù hải sản cao cấp: Xray inspection system for detecting foreign objects in shrimp, crabs, clams, scallops, snails, corbicula clams and abalone (Máy Xray dò tạp chất tôm, cua, ghẹ, nghêu, sò, ốc, hến, bào ngư) ứng dụng thuật toán tương phản kép (Dual-energy) độc quyền. Công nghệ này cho phép máy bóc tách lớp vỏ canxi cứng bên ngoài của tôm cua, nghêu sò để tìm chính xác các mảnh thủy tinh vi mô, dây thép dính trong thịt bên trong, hoặc kiểm tra khuyết tật thiếu thịt (rỗng thân) của hải sản đóng hộp.



5. Đặc điểm và Lợi ích vượt trội cho doanh nghiệp

Đặc điểm kỹ thuật nổi bật

• Triệt tiêu hoàn toàn "Hiệu ứng sản phẩm": Vận hành chính xác 100% trong mọi điều kiện thực phẩm chứa nhiều muối, nước, acid hay hàng đông lạnh sâu, giảm tỷ lệ báo lỗi giả xuống mức dưới 0.1%.
• Kiểm tra đa tính năng đồng thời: Ngoài dò tạp chất, máy còn có thể đo trọng lượng giả định, kiểm tra độ đầy (mực chất lỏng), đếm số lượng miếng trong khay, phát hiện bao bì bị kẹt hàng ở đường hàn dán.
• Giao diện trực quan AI: Tính năng Auto-Learn tự động học đặc tính sản phẩm mẫu, hiển thị vị trí dị vật bằng vòng tròn đỏ trên màn hình HMI giúp kỹ sư QC dễ dàng truy xuất vị trí lỗi.

Lợi ích kinh tế trực tiếp

• Vượt qua các hàng rào kỹ thuật xuất khẩu: Là tấm hộ chiếu bắt buộc để doanh nghiệp đưa các sản phẩm thủy hải sản, thịt chế biến vào các chuỗi siêu thị cao cấp tại Châu Âu, Mỹ, Nhật Bản (đạt chuẩn FDA, BRC, IFS).
• Cắt giảm tối đa chi phí hao hụt: Phát hiện lỗi ở dạng sản phẩm bao gói đóng khay, cơ cấu gạt chỉ loại bỏ đúng khay lỗi, giữ lại toàn bộ dây chuyền hàng sạch liên tục.
• Bảo vệ thương hiệu tuyệt đối: Triệt tiêu hoàn toàn nguy cơ đối mặt với các vụ kiện tụng khiếu nại, bồi thường đắt đỏ do dị vật làm tổn thương người tiêu dùng.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng đặc tính kỹ thuật (Datasheet) phục vụ quá trình thu mua, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa kỹ thuật & Tiêu chuẩn khuyến nghị
Kích thước vùng hầm quét (Tunnel Size - W x H)	Chiều rộng và chiều cao tối đa của sản phẩm có thể đi qua buồng quét tia X mượt mà.
Độ phân giải cảm biến (Detector Resolution)	Dao động từ 0.4mm đến 0.8mm. Độ phân giải càng nhỏ thì khả năng phát hiện dị vật siêu nhỏ (như sợi tóc đồng, xương dăm nhỏ) càng cao.
Độ nhạy dò tìm tối thiểu trong sản phẩm	Kim loại ≥ 0.3mm, Thủy tinh/Đá ≥ 1.0mm, Xương động vật ≥ 1.5mm (tùy thuộc độ dày khay hàng).
Cấp bảo vệ vỏ thiết bị (IP Rating)	Khu vực bốc xếp thủy sản có độ ẩm cao, bắt buộc chọn vỏ máy bằng Inox 304 hoặc Inox 316 đạt tiêu chuẩn IP66 hoặc IP69K chịu được xịt rửa vòi nước áp lực cao.



7. Quy trình Vận hành – Bảo trì – Bảo dưỡng định kỳ an toàn

• Vệ sinh băng tải và rèm chì hàng ngày: Cuối mỗi ca làm việc, tháo lỏng đai tải PU để xịt rửa xà phòng khử trùng, lau sạch các vết máu thực phẩm dính trên rèm chì bảo vệ. Vết bẩn hữu cơ bám dày lâu ngày sẽ tạo điểm tối giả trên ảnh chụp.
• Thử nghiệm độ nhạy bằng thẻ chuẩn (Puck Test): Định kỳ mỗi 2 - 4 tiếng vận hành, công nhân đặt các thẻ nhựa chứa viên kiểm tra chuẩn (Sắt, thủy tinh, xương, gốm) chạy kèm sản phẩm để xác nhận máy vẫn bắt lỗi và cơ cấu gạt hoạt động chính xác.
• Kiểm định an toàn bức xạ hàng năm: Tiến hành đo phóng xạ xung quanh vỏ máy bằng máy đo chuyên dụng định kỳ 12 tháng/lần theo đúng quy định của Cục An toàn bức xạ và hạt nhân nhằm bảo vệ sức khỏe tuyệt đối cho công nhân.



8. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy X-ray thủy sản hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn dị vật phi kim nguy hại để nâng cao tiêu chuẩn xuất khẩu khắt khe cho dòng sản phẩm thịt cá, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi chuyên sâu phân phối, tích hợp và chuyển giao các hệ thống kiểm tra tạp chất tia X thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Bộ phát tia X và dải cảm biến diode thu nhận hình ảnh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Mỹ, bảo đảm tuổi thọ bóng phát siêu bền.
• Tự động hóa thông minh & Tốc độ cao: Thuật toán AI Deep Learning tối ưu hóa mã nguồn, tự động xử lý và nhận diện dị vật ở vận tốc băng tải lớn, vận hành liên tục 3 ca mượt mà ổn định.
• An toàn tuyệt đối & Bền bỉ: Kết cấu cơ khí vững chắc bằng Inox SUS304 vách dày bọc chì triệt tiêu hoàn toàn tia bức xạ, bo mạch cách ly chống nhiễu từ trường của nhà xưởng, cam kết tỷ lệ dừng máy lỗi (Down-time) bằng không.

Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán công suất bóng phát tối ưu và lập phương án giải pháp chính xác nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm một vài thông tin:

• Sản phẩm doanh nghiệp bạn cần kiểm tra cụ thể là loại thực phẩm nào (Cá phi lê rời dưới dạng băng tải xả, khay tôm đông lạnh, khay thịt cắt khúc, hay đồ hải sản có vỏ cứng)?
• Kích thước hình học tổng thể lớn nhất của một sản phẩm/khay hàng (Dài x Rộng x Cao) là bao nhiêu mm và khối lượng bao nhiêu kg?
• Bạn cần tập trung phát hiện loại tạp chất nguy hại nào nhất (Xương dăm nhỏ, kim loại, mảnh đá, vỏ sò hay mảnh thủy tinh)?
