Máy x ray cho chất lỏng, đồ uống, nước giải khát, gia vị, dịch, xốt

Máy x ray cho chất lỏng, đồ uống, nước giải khát, gia vị, dịch, xốt

Trong kỷ nguyên tự động hóa ngành chế biến thực phẩm và đồ uống, kiểm soát tạp chất vật lý (đặc biệt là các dị vật phi kim như thủy tinh, đá, gốm sứ, cao su) là tiêu chuẩn bắt buộc để bảo vệ người tiêu dùng và hệ thống máy móc. Các dòng máy dò từ trường truyền thống hoàn toàn bất lực trước tạp chất phi kim và bị nhiễu nặng do "hiệu ứng sản phẩm" từ độ ẩm hoặc nồng độ muối cao. Hệ thống máy X-ray cho chất lỏng tích hợp trực tiếp trên đường ống áp lực cao chính là giải pháp công nghệ tối cao, giúp doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC) ngay khi nguyên liệu còn ở dạng lỏng.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu và bài toán hiệu quả đầu tư kinh tế về thiết bị tia X dòng chảy, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình nâng cấp nhà máy.



1. Định nghĩa Máy X-ray cho chất lỏng là gì?

Máy X-ray cho chất lỏng (tiếng Anh: X-ray machine for liquid) là hệ thống kiểm tra dị vật tự động hóa cao cấp, ứng dụng công nghệ bức xạ tia X năng lượng thấp để xuyên thấu và phát hiện tạp chất bên trong dòng chảy của sản phẩm dạng lỏng, dịch đặc.

Hệ thống này được lắp đặt đồng bộ trên đường ống công nghệ (trước máy chiết rót), thực hiện bốc xếp, quét ảnh và cách ly tạp chất liên tục dưới áp suất lớn mà không bị ảnh hưởng bởi độ dẫn điện, độ mặn hay nhiệt độ của dịch lỏng thực phẩm.



2. Cấu tạo chi tiết của Hệ thống X-ray kiểm tra tạp chất dòng chảy

Một bộ thiết bị X-ray machine for beverage and drink tiêu chuẩn công nghiệp được module hóa thành các phân hệ kỹ thuật cơ khí, thủy lực và điện tử khép kín:

• Bộ phát tia X chuyên dụng (X-ray Generator): Sử dụng bóng phát tia X công nghệ cao của Đức hoặc Mỹ, cho phép điều chỉnh tuyến tính dải năng lượng (kV) và cường độ (mA) phù hợp với đường kính ống dẫn.
• Ống thông dòng phi kim loại (Inspection Pipe): Đoạn ống đặc chế đi xuyên qua buồng chiếu tia X, chế tạo từ vật liệu chịu áp lực và chống mài mòn cao cấp (Teflon PTFE hoặc PEEK) đạt chứng nhận FDA, chịu được nhiệt độ cao khi chạy chu trình vệ sinh CIP.
• Bộ thu ảnh số hóa (Diode Array Detector): Cảm biến tuyến tính độ phân giải siêu cao (0.4mm – 0.2mm), bắt trọn xung năng lượng tia X xuyên thấu để dựng hình ảnh tương phản (Grayscale Image) theo thời gian thực (Real-time).
• Cụm van xả loại bỏ vô trùng (Reject Valve): Van piston ba ngả hoặc van quay khí nén tốc độ cao, kết nối trực tiếp ở ngõ ra của buồng tối để cách ly dòng dịch lỗi.
• Buồng bảo vệ bọc chì (Lead Protection): Kết cấu khung vỏ Inox dày bọc chì kiên cố, triệt tiêu hoàn toàn rò rỉ tia bức xạ ra môi trường nhà xưởng, an toàn tuyệt đối cho công nhân.



3. Nguyên lý hoạt động và Thuật toán mật độ khối lượng riêng

Quy trình vận hành bốc xếp ảnh và xử lý tín hiệu của máy Xray cho sản phẩm dạng lỏng, dịch đặc tuân theo chu trình khép kín nghiêm ngặt:

[Dịch lỏng chảy qua ống Teflon] ──> [Tia X chiếu xuyên thấu] ──> [Cảm biến dựng Ảnh xám]

                                                                        │ (Thuật toán AI đo mật độ)

[Đến Máy chiết rót] <── [Van 3 ngả Xả dòng lỗi] <───────────────────────┘

Khi dòng dịch lỏng được bơm ép dịch chuyển qua đoạn ống Teflon bên trong buồng tối, bộ phát phóng chùm tia X xuyên qua tâm dòng chảy. Nguyên lý của công nghệ này dựa trên sự chênh lệch mật độ khối lượng riêng (g/cm³). Các dị vật như mảnh kim loại, mảnh thủy tinh vỡ, đá sỏi, gốm sứ hay cao su lưu hóa có mật độ vật chất lớn hơn nhiều so với nền dịch lỏng mềm.

Khi tia X quét trúng dị vật, lượng tia X xuyên qua vùng đó sẽ bị suy giảm mạnh. Cảm biến đối diện thu nhận tín hiệu và dựng lên một bức ảnh xám kỹ thuật số. Thuật toán AI lập tức nhận diện điểm tối tương phản (Dark spot) vượt dải dung sai cài đặt và xuất lệnh điều khiển van điện từ khí nén, nhảy van ba ngả để xả toàn bộ phân đoạn dịch chứa tạp chất ra ngõ hủy chỉ trong vài phần mười giây mà không làm sụt giảm lưu lượng của toàn dây chuyền.

4. Phân loại cấu trúc và Ứng dụng thực tế theo đặc thù dịch lỏng

Thiết bị được tối ưu hóa phần mềm thuật toán AI và kết cấu cơ khí theo từng tiêu chuẩn kiểm định của mỗi phân khúc sản xuất:

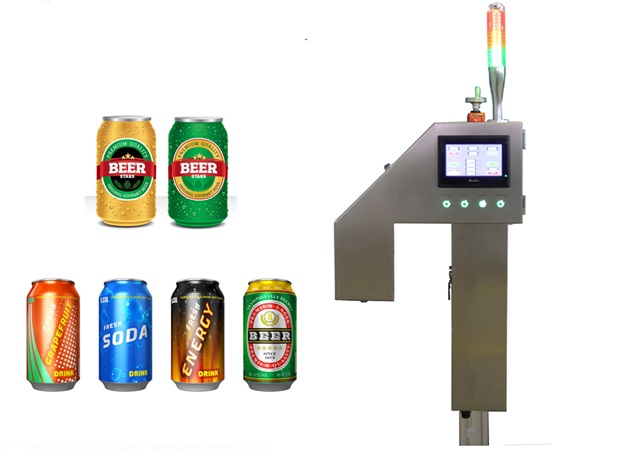

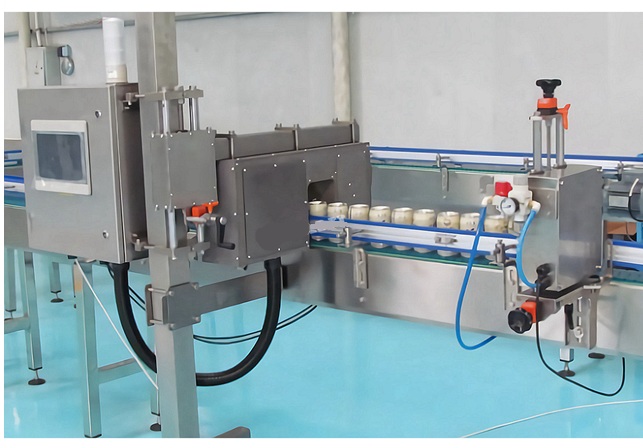

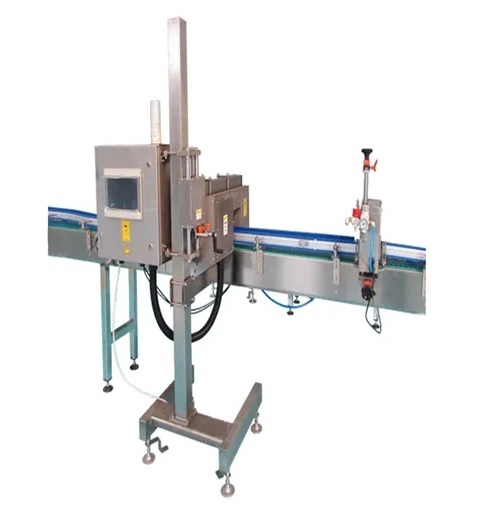

Máy X-ray cho đồ uống, nước giải khát

Ứng dụng làm X-ray machine for beverage and drink cho các dây chuyền sản xuất bia, nước ngọt, sữa tươi, nước khoáng. Hệ thống sử dụng ống dẫn đường kính nhỏ, cụm van ba ngả phản hồi siêu tốc để bắt kịp vận tốc dòng chảy tuyến tính cực lớn, giải phóng hoàn toàn các điểm nghẽn năng suất.

Máy X-ray cho dịch đặc, sệt, sốt, súp

Ứng dụng làm X-ray machine for paste, sauce, soup, viscous liquid cho các sản phẩm tương cà, tương ớt, mứt trái cây cô đặc, pate, súp đặc. Dòng máy này trang bị ống dẫn vách dày chịu áp lực thủy lực lớn (lên tới 16 – 25 bar), tương thích hoàn hảo với các dòng bơm trục vít hoặc bơm piston thể tích lực lớn.

Hệ thống chống ăn mòn cho ngành gia vị

Ứng dụng làm Xray inspection systems for spice, seasoning, and dipping sauce cho các nhà máy sản xuất nước mắm, nước tương, nước sốt kho thịt có nồng độ muối và tính acid cao. Toàn bộ cụm van xả và đầu nối cơ khí được chế tạo từ Inox 316L hoặc Titanium chịu ăn mòn hóa học vượt trội, bảo đảm độ bền linh kiện qua nhiều năm sử dụng.



5. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Triệt tiêu 100% "Hiệu ứng sản phẩm": Sóng tia X đi xuyên qua vật chất dựa trên mật độ khối lượng, hoàn toàn không bị đánh lừa bởi độ dẫn điện của muối hay độ ẩm của nước, giảm tỷ lệ báo lỗi giả xuống mức tiệm cận bằng không.
• Tiêu chuẩn vệ sinh tối cao: Toàn bộ hệ thống đạt cấp bảo vệ IP66 hoặc IP69K, chịu được quy trình vệ sinh tại chỗ CIP (Cleaning-In-Place) với hóa chất xút và acid nóng lên tới hơn 95°C.
• Thiết kế di động linh hoạt: Hệ thống được đặt trên khung xe đẩy bằng Inox vững chắc, có trục nâng hạ thủy lực giúp dễ dàng kết nối nhanh vào các vị trí khác nhau trên Layout dây chuyền sẵn có.

Lợi ích kinh tế trực tiếp

• Bảo vệ tuyệt đối máy chiết rót: Loại bỏ các mảnh kim loại, ốc vít, mảnh gốm vỡ từ công đoạn băm nghiền thô phía trước, ngăn chặn nguy cơ làm trầy xước lòng xi-lanh hoặc nghẹt đầu phun của hệ thống máy chiết trị giá hàng tỷ đồng.
• Tối ưu hóa tỷ lệ hao hụt nguyên liệu: Van xả ba ngả hành trình ngắn hoạt động siêu tốc, chỉ xả đúng phân đoạn dịch lỏng nhiễm lỗi (khoảng vài trăm ml), triệt tiêu hiện tượng lãng phí vật tư so với việc hủy cả lô hàng.
• Vượt qua các rào cản xuất khẩu: Giúp sản phẩm dễ dàng đạt các chứng nhận an toàn thực phẩm quốc tế cao cấp như HACCP, ISO 22000, BRC, IFS để xuất khẩu vào các thị trường khó tính (Mỹ, Châu Âu, Nhật Bản).



6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí lựa chọn thiết bị (Datasheet), kỹ sư và bộ phận thu mua cần đặc biệt chú ý đồng bộ các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa và Tiêu chuẩn khuyến nghị
Đường kính ống dẫn (Pipe Diameter - mm)	Kích thước lòng ống (ví dụ: DN38, DN50, DN65, DN80) phải đồng bộ với đường ống công nghệ hiện tại để tránh hiện tượng thắt cổ chai gây sụt áp dòng chảy.
Độ nhạy dò tìm tối thiểu trong dịch lỏng	Kim loại ≥ 0.3mm, Thủy tinh/Đá ≥ 0.8mm, Cao su/Nhựa cứng ≥ 1.2mm (tùy thuộc vào đường kính ống dẫn).
Áp suất vận hành tối đa (Max Pressure)	Khả năng chịu tải áp lực của ống Teflon và van gạt (Tiêu chuẩn từ 10 bar đến hơn 20 bar).
Nhiệt độ vận hành & Vệ sinh CIP	Khả năng chịu nhiệt liên tục của hệ thống ống dẫn khi chạy sản phẩm nóng (Pasteurization) hoặc súc rửa CIP (95°C – 130°C).



7. Cách lựa chọn sản phẩm phù hợp với quy trình sản xuất

• Bước 1: Xác định độ nhớt và lưu lượng dòng chảy: Đo đạc chính xác lưu lượng (lít/giờ) và áp lực bơm truyền động để kỹ sư ABM Việt Nam tính toán đường kính ống Teflon tối ưu, tránh hiện tượng tạo bọt khí trong dòng dịch lỏng làm nhiễu ảnh chụp X-ray.
• Bước 2: Phân tích tính chất hóa học của dịch lỏng: Sản phẩm có nồng độ muối cao (nước mắm) hay tính acid cao (nước trái cây)? Điều này quyết định việc lựa chọn vật liệu cho cụm van xả (Inox 304, Inox 316L hay hợp kim cao cấp hơn) nhằm chống ăn mòn rỗ vách.
• Bước 3: Chọn cấu hình phần mềm AI tương thích: Nếu dịch sệt có chứa hạt (như sốt có mẩu thịt, súp có tép nhỏ), cần chọn dòng máy tích hợp thuật toán AI Deep Learning để máy tự học cấu hình hạt mẫu, không gạt nhầm hạt thực phẩm thô vô hại.

8. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

• Kiểm tra độ kín khớp nối đầu ca: Kiểm tra các vòng đệm O-ring tại khớp nối nhanh Tri-clamp và cụm van ba ngả, đảm bảo không bị rò rỉ dịch lỏng ra vỏ máy. Dịch thực phẩm dính bám vào buồng quét lâu ngày sẽ làm giảm độ tương phản của ảnh chụp.
• Thử nghiệm kiểm tra độ nhạy (Puck Test): Định kỳ mỗi 2 – 4 tiếng vận hành, công nhân luồn thẻ nhựa chứa viên kiểm tra chuẩn (Sắt, thủy tinh, gốm) vào khe cắm thử nghiệm chuyên dụng bố trí sẵn trên thân máy để xác nhận hệ thống van xả vẫn nhảy chính xác 100%.
• Kiểm định an toàn bức xạ định kỳ: Tiến hành đo phóng xạ xung quanh vỏ máy bằng thiết bị đo chuyên dụng định kỳ 12 tháng/lần theo đúng quy định của Cục An toàn bức xạ và hạt nhân nhằm bảo vệ sức khỏe tuyệt đối cho công nhân vận hành.



9. Xu hướng phát triển và Công nghệ mới

• Công nghệ bức xạ năng lượng kép (Dual-Energy X-ray) dòng chảy: Sử dụng hai nguồn năng lượng tia X có bước sóng khác nhau chiếu đồng thời qua ống dẫn. Công nghệ này giúp bóc tách và phân biệt chính xác giữa các vật liệu phi kim có mật độ tương đương nhau, nâng cao tỷ lệ phát hiện các mẩu chất dẻo mỏng hay gioăng cao su rách dính trong dịch sốt sệt phức tạp.
• Kết nối dữ liệu thời gian thực SCADA/MES: Tự động đồng bộ báo cáo số liệu xung lỗi về máy tính trung tâm của phòng quản lý chất lượng thông qua các cổng mạng công nghiệp (Profinet, Ethernet/IP), hỗ trợ đắc lực cho việc số hóa nhà máy theo tiêu chuẩn Smart Factory.



10. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy X-ray cho chất lỏng chất lượng cao hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp triệt tiêu hoàn toàn dị vật phi kim cho dây chuyền chiết rót chất lỏng sệt và cần một hệ thống vận hành bền bỉ tuyệt đối, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi cung cấp các giải pháp máy kiểm tra tạp chất tia X dòng chảy thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Bộ phát tia X và dải cảm biến diode thu nhận hình ảnh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Mỹ, bảo đảm tuổi thọ bóng phát siêu bền.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán AI thông minh tự động hóa chu trình cấu hình Auto-Learn, bắt lỗi và phản hồi van gạt chính xác ở vận tốc dòng chảy lớn mà không làm gián đoạn chu kỳ sản xuất.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí Inox dày dặn phối hợp vách bọc chì triệt tiêu hoàn toàn tia bức xạ; bo mạch cách ly chống nhiễu từ trường của nhà xưởng, cam kết tỷ lệ dừng máy lỗi (Down-time) bằng không.



11. Câu hỏi thường gặp (FAQ)

Câu 1: Tia X chiếu qua dòng chất lỏng thực phẩm có làm biến đổi chất dinh dưỡng hoặc gây nhiễm độc phóng xạ cho người tiêu dùng không?

Trả lời: Hoàn toàn không. Máy X-ray chất lỏng sử dụng nguồn năng lượng tia X cực kỳ thấp và chỉ chiếu xuyên qua dòng dịch trong phần triệu giây để dựng ảnh. Quá trình này không lưu lại bất kỳ dư lượng phóng xạ nào trên thực phẩm và không tạo ra bất kỳ phản ứng hóa học nào làm biến đổi dược tính, bẻ gãy cấu trúc vitamin hay cấu trúc protein tự nhiên, đảm bảo an toàn tuyệt đối theo tiêu chuẩn của WHO và FDA.

Câu 2: Tại sao máy X-ray lại phát hiện được các mảnh thủy tinh vỡ dính trong dịch sốt sệt đậm đặc mà máy dò kim loại hoàn toàn bất lực?

Trả lời: Máy dò kim loại hoạt động dựa trên cảm ứng điện từ trường nên chỉ phát hiện được vật dẫn điện hoặc nhiễm từ. Máy X-ray hoạt động dựa trên nguyên lý chênh lệch mật độ khối lượng riêng (g/cm³). Do thủy tinh, gốm sứ, đá sỏi hay mảnh nhựa cứng có mật độ khối lượng lớn hơn nhiều so với mật độ của nước và các phân tử hữu cơ trong dịch sốt sệt, chúng sẽ cản tia X nhiều hơn và xuất hiện dưới dạng các điểm tối tương phản rõ rệt trên ảnh xám để thuật toán AI nhận diện.

Câu 3: Ống Teflon đi xuyên qua buồng quét tia X có bị mòn hoặc vỡ nứt dưới áp lực bơm cao không?

Trả lời: Ống thông dòng do ABM Việt Nam cung cấp được chế tạo từ hợp chất Teflon PTFE hoặc PEEK cao cấp chịu lực vách dày dặn gia cường, chịu được áp suất thủy lực liên tục lên tới hơn 16 – 25 bar và nhiệt độ trên 130°C. Do đó, ống hoàn toàn không bị biến dạng hay nứt vỡ rạn chân chim dưới xung lực của các dòng bơm thực phẩm thể tích lớn.

Câu 4: Khi van ba ngả kích hoạt xả sản phẩm lỗi, lượng chất lỏng bị thất thoát ra ngoài có nhiều không?

Trả lời: Rất ít. Nhờ tích hợp cụm xi-lanh khí nén hành trình ngắn tốc độ cao và thuật toán tính toán thời gian trễ chính xác từng mili-giây, van ba ngả chỉ mở ngõ xả trong khoảng thời gian vài phần trăm giây (đủ để đẩy phân đoạn chất lỏng chứa mảnh dị vật ra ngoài), sau đó lập tức đóng lại để đưa dòng dịch sạch về máy chiết, tối ưu hóa bài toán hao hụt nguyên liệu cho doanh nghiệp.

Câu 5: Có thể dùng chung một máy X-ray chất lỏng cho cả dịch súp đặc có mẩu thịt và dịch nước giải khát lỏng được không?

Trả lời: Về mặt phần mềm điều khiển là hoàn toàn được vì máy hỗ trợ lưu trữ hơn 100 chương trình sản phẩm (Recipe Memory). Tuy nhiên, về mặt cơ khí công nghệ, dịch súp đặc có mẩu hạt đòi hỏi đường kính ống dẫn và lòng van xả lớn hơn để không làm vỡ nát cấu trúc hạt thực phẩm và tránh kẹt van; ngược lại đồ uống lỏng cần ống nhỏ van nhanh để tối ưu lưu lượng. Do đó, bạn nên đồng bộ đường kính ống theo dòng sản phẩm có độ nhớt và kích thước hạt lớn nhất trong nhà xưởng.



Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán chính xác đường kính ống và lập phương án giải pháp tối ưu nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm một vài chi tiết:

• Sản phẩm chất lỏng cụ thể bạn cần kiểm tra là loại dịch gì (Nước giải khát lỏng, sữa tươi, tương ớt sệt, nước mắm gia vị, hay súp có mẩu hạt)?
• Áp suất vận hành của bơm truyền động và dây chuyền của bạn có chạy chu trình vệ sinh CIP nóng không?
• Yêu cầu về năng suất hoặc lưu lượng dòng chảy của dây chuyền là khoảng bao nhiêu lít trong một giờ?
