DÂY CHUYỀN SẢN XUẤT, LẮP RÁP ĐỘNG CƠ ĐIỆN, MOTOR, STATOR, ROTOR

Từ linh kiện đến lắp ráp: Quy trình từng bước của dây chuyền sản xuất động cơ hiện đại

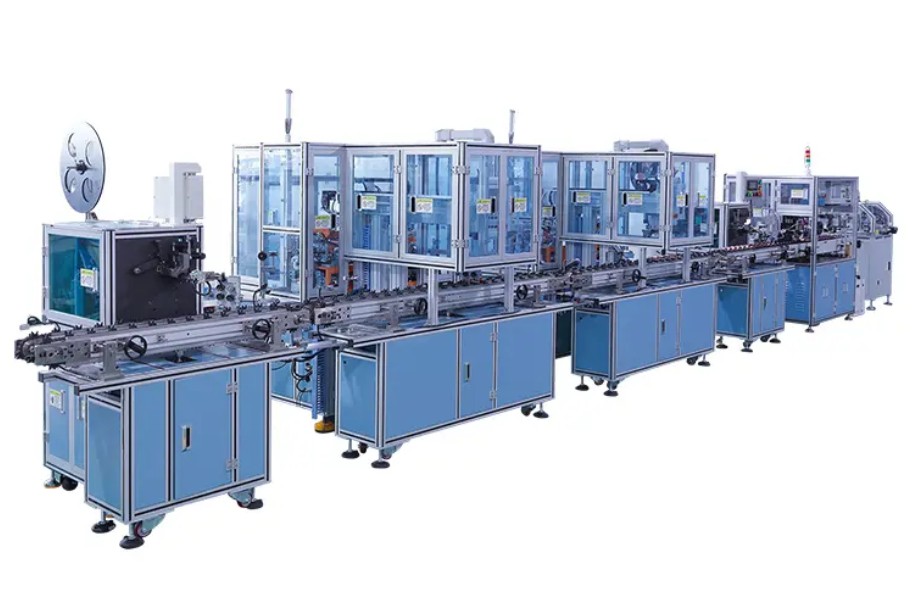

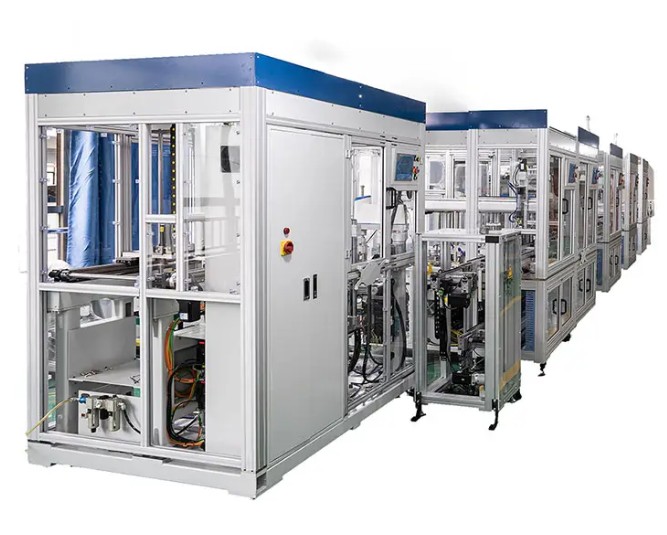

DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ HIỆN ĐẠI HOẠT ĐỘNG NHƯ THẾ NÀO?

Sản xuất động cơ hiện đại là một trong những ví dụ điển hình về tự động hóa công nghiệp và kỹ thuật chính xác trong môi trường sản xuất ngày nay. Dây chuyền sản xuất động cơ chuyển đổi nguyên vật liệu thô và các linh kiện riêng lẻ thành động cơ điện hoàn chỉnh thông qua chuỗi công đoạn được tổ chức chặt chẽ, kết hợp giữa gia công cơ khí chính xác, hệ thống tự động hóa và kiểm soát chất lượng.

Việc tìm hiểu cách dây chuyền sản xuất động cơ (Motor Production Line) vận hành sẽ giúp doanh nghiệp hiểu rõ sự phức tạp của quy trình sản xuất hiện đại cũng như các công nghệ tiên tiến giúp duy trì năng suất cao và chất lượng ổn định cho hàng nghìn sản phẩm.

Bài viết này sẽ giới thiệu từng giai đoạn quan trọng trong dây chuyền sản xuất động cơ, từ chuẩn bị linh kiện đến lắp ráp và kiểm tra thành phẩm. Nội dung phù hợp với kỹ sư sản xuất, doanh nghiệp đang tìm kiếm giải pháp tối ưu quy trình hoặc các nhà đầu tư muốn tìm hiểu về công nghệ sản xuất động cơ hiện đại.

CHUẨN BỊ LINH KIỆN VÀ HỆ THỐNG CẤP LIỆU TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Kiểm tra nguyên vật liệu đầu vào và lưu trữ

Quy trình của dây chuyền sản xuất motor bắt đầu từ khâu kiểm tra nguyên vật liệu trước khi đưa vào sản xuất.

Các loại vật liệu như:

• Dây đồng.
• Lá thép kỹ thuật điện.
• Vòng bi.
• Vỏ động cơ.
• Bu lông và các chi tiết lắp ghép.

Đều được kiểm tra nghiêm ngặt về:

• Kích thước.
• Thành phần vật liệu.
• Chất lượng bề mặt.
• Khả năng đáp ứng các tiêu chuẩn kỹ thuật.

Nhiều dây chuyền sản xuất động cơ hiện đại sử dụng hệ thống kiểm tra quang học tự động (AOI) cùng máy đo tọa độ CMM để kiểm tra các chi tiết quan trọng như trục rô-to và vỏ stato. Điều này giúp đảm bảo chỉ những linh kiện đạt tiêu chuẩn mới được đưa vào quá trình sản xuất.

Hệ thống lưu trữ và cấp liệu tự động

Trong dây chuyền sản xuất motor, hệ thống lưu trữ hiện đại thường sử dụng kho tự động (AS/RS) nhằm quản lý tồn kho chính xác và tối ưu diện tích nhà xưởng.

Hệ thống có khả năng quản lý:

• Mã lô linh kiện.
• Ngày sản xuất.
• Chứng nhận chất lượng.
• Thông tin truy xuất nguồn gốc.

Nhờ đó, toàn bộ quá trình sản xuất đều có thể được theo dõi và truy xuất khi cần thiết.

Đối với các vật liệu nhạy cảm như:

• Giấy cách điện.
• Keo dán.
• Linh kiện điện tử.

Kho lưu trữ được kiểm soát nhiệt độ và độ ẩm nhằm hạn chế ảnh hưởng từ môi trường, giúp duy trì chất lượng vật liệu trước khi đưa vào dây chuyền sản xuất động cơ.

Hệ thống vận chuyển vật liệu kết nối trực tiếp giữa kho và các trạm sản xuất thông qua:

• Băng tải tự động.
• Xe tự hành AGV.
• Cầu trục trên cao.

Các giải pháp này giúp cung cấp linh kiện theo phương thức Just-in-Time (JIT), giảm lượng bán thành phẩm tồn kho trong quá trình sản xuất, đồng thời duy trì dòng nguyên vật liệu liên tục, góp phần nâng cao hiệu quả hoạt động của dây chuyền sản xuất motor.

LẮP RÁP STATO VÀ CÔNG ĐOẠN QUẤN DÂY TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Công nghệ quấn dây tự động

Công đoạn quấn dây stato là một trong những bước có yêu cầu kỹ thuật cao nhất trong dây chuyền sản xuất động cơ.

Dây đồng phải được đưa chính xác vào từng rãnh của stato theo sơ đồ quấn đã được thiết kế nhằm tạo ra các đặc tính điện phù hợp cho động cơ.

Các dây chuyền sản xuất motor hiện đại sử dụng máy quấn dây tự động có thể lập trình để thực hiện các kiểu quấn phức tạp với tốc độ cao và độ chính xác ổn định.

Những máy này được trang bị nhiều kim dẫn dây hoạt động đồng thời, giúp đưa dây vào các rãnh stato theo đúng đường đi đã lập trình, tạo nên:

• Các cuộn dây pha.
• Cấu hình cực từ.
• Sơ đồ đấu nối theo yêu cầu thiết kế.

Việc lựa chọn công nghệ quấn dây phụ thuộc vào từng loại động cơ.

• Máy quấn kiểu kim (Needle Winding) phù hợp để tạo các cuộn dây tập trung cho động cơ DC không chổi than (BLDC) và động cơ đồng bộ nam châm vĩnh cửu.
• Máy quấn kiểu càng bay (Flying Fork Winding) thích hợp để tạo cuộn dây phân tán cho động cơ không đồng bộ.

Trong dây chuyền sản xuất động cơ, các máy quấn dây chuyên dụng được tích hợp với hệ thống nạp và lấy phôi tự động, giúp định vị lõi stato chính xác trước khi quấn và tự động chuyển cụm stato đã hoàn thiện sang công đoạn tiếp theo.

Hệ thống kiểm soát lực căng dây duy trì lực căng ổn định trong suốt quá trình quấn, giúp tránh hiện tượng dây bị chùng hoặc chịu lực quá mức, từ đó bảo vệ lớp cách điện và đảm bảo hiệu suất điện của động cơ.

Cách điện và cố định rãnh dây trong dây chuyền sản xuất động cơ

Sau công đoạn quấn dây, dây chuyền sản xuất động cơ tiếp tục thực hiện quy trình cách điện nhằm bảo vệ các cuộn dây đồng khỏi sự cố điện và hư hỏng cơ học.

Các vật liệu cách điện như:

• Giấy Nomex.
• Màng polyester.
• Vật liệu tẩm nhựa epoxy.

Được lắp vào các rãnh của stato trước khi quấn dây hoặc phủ lên các cuộn dây sau khi hoàn tất, tùy theo thiết kế của hệ thống cách điện.

Máy lắp vật liệu cách điện tự động sẽ định vị lớp cách điện với độ chính xác cao, đảm bảo toàn bộ thành rãnh được bao phủ hoàn toàn, ngăn ngừa tiếp xúc trực tiếp giữa dây đồng và lá thép kỹ thuật điện, từ đó tránh hiện tượng chập mạch.

Sau khi hoàn thành cách điện, dây chuyền sản xuất động cơ tiến hành công đoạn đóng rãnh nhằm cố định các đầu cuộn dây bên trong rãnh stato bằng nêm hoặc nắp chặn.

Các dụng cụ lắp nêm bằng cơ khí hoặc khí nén sẽ đưa nêm vào đúng vị trí với lực ép được kiểm soát, giúp cố định chắc chắn cuộn dây mà không làm hư hại lớp cách điện.

Một số dây chuyền sản xuất motor hiện đại còn được tích hợp hệ thống thị giác máy (Vision System) để tự động kiểm tra việc lắp đặt vật liệu cách điện và tình trạng đóng rãnh trước khi chuyển sang công đoạn tiếp theo.

Các bước kiểm tra này giúp phát hiện sớm sản phẩm lỗi, hạn chế bán thành phẩm không đạt chất lượng tiếp tục đi qua dây chuyền, từ đó giảm tỷ lệ phế phẩm và nâng cao tỷ lệ sản phẩm đạt ngay từ lần sản xuất đầu tiên (First Pass Yield).

Đấu nối cuộn dây trong dây chuyền sản xuất động cơ

Dây chuyền sản xuất động cơ được trang bị các trạm chuyên dụng để đấu nối đầu dây quấn theo đúng sơ đồ điện của từng loại động cơ.

Đầu tiên, máy tuốt dây tự động sẽ loại bỏ lớp cách điện ở đầu dây để lộ phần lõi đồng sạch, sẵn sàng cho quá trình đấu nối.

Sau đó, các đầu dây được tạo hình và bố trí theo đúng vị trí nhằm thuận tiện cho việc kết nối với:

• Cầu đấu.
• Bo mạch đấu nối.
• Điểm nối hình sao bên trong động cơ.

Tùy theo thiết kế của sản phẩm, dây chuyền sản xuất động cơ có thể sử dụng:

• Hàn điện trở.
• Hàn siêu âm.
• Cầu đấu cơ khí bằng vít.
• Cầu đấu lò xo.

Để tạo các kết nối điện bền vững giữa các cuộn dây pha.

Chất lượng đấu nối ảnh hưởng trực tiếp đến độ tin cậy và hiệu suất hoạt động của động cơ, vì vậy đây là một trong những công đoạn kiểm soát quan trọng của dây chuyền sản xuất động cơ.

Sau khi đấu nối, hệ thống kiểm tra tự động sẽ thực hiện:

• Kiểm tra lực kéo của mối nối nhằm đánh giá độ bền cơ học.
• Đo điện trở để xác nhận tính liên tục của mạch điện và cân bằng giữa các pha.

Toàn bộ dữ liệu như giá trị điện trở mối nối và kết quả kiểm tra lực kéo sẽ được hệ thống lưu trữ theo số serial của từng động cơ.

Nhờ khả năng truy xuất nguồn gốc này, dây chuyền sản xuất động cơ không chỉ thực hiện chức năng lắp ráp mà còn trở thành một hệ thống sản xuất thông minh, giúp doanh nghiệp theo dõi chất lượng, phân tích nguyên nhân lỗi và hỗ trợ xử lý các yêu cầu bảo hành một cách hiệu quả.

LẮP RÁP RÔ-TO TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Phương pháp lắp ráp lõi rô-to

Quy trình lắp ráp rô-to trong dây chuyền sản xuất động cơ có sự khác biệt tùy theo loại động cơ và yêu cầu thiết kế.

Đối với động cơ không đồng bộ, rô-to thường bao gồm các lá thép kỹ thuật điện được xếp chồng kết hợp với các thanh dẫn bằng nhôm hoặc đồng được đúc hoặc lắp vào bên trong.

Trong khi đó, rô-to của động cơ nam châm vĩnh cửu yêu cầu quá trình lắp đặt và cố định nam châm với độ chính xác rất cao.

Vì vậy, dây chuyền sản xuất động cơ được bố trí các trạm lắp ráp chuyên biệt cho từng loại rô-to, sử dụng đồ gá và thiết bị chuyên dụng nhằm đảm bảo định vị chính xác và lắp ráp chắc chắn.

Đối với rô-to đúc, dây chuyền sản xuất động cơ tích hợp máy đúc áp lực, sử dụng nhôm nóng chảy được bơm vào các khoang của lõi rô-to dưới áp suất cao để tạo thành các thanh dẫn và vòng ngắn mạch chỉ trong một công đoạn.

Quá trình này yêu cầu kiểm soát chặt chẽ:

• Nhiệt độ đúc.
• Áp suất phun.
• Thông số công nghệ.

Nhằm đảm bảo kim loại điền đầy toàn bộ khoang đúc và tạo liên kết luyện kim bền vững với lõi thép.

Đối với rô-to nam châm vĩnh cửu, dây chuyền sản xuất động cơ sử dụng máy lắp nam châm tự động để đưa các nam châm đã hoặc chưa được từ hóa vào đúng vị trí trong các rãnh rô-to.

Sau đó, nam châm được cố định bằng:

• Keo dán chuyên dụng.
• Cơ cấu khóa cơ khí.

Nhằm ngăn hiện tượng dịch chuyển khi động cơ vận hành ở tốc độ cao.

Trong suốt quá trình lắp nam châm, dây chuyền sản xuất động cơ luôn duy trì môi trường làm việc sạch sẽ, bởi các tạp chất có từ tính có thể làm ảnh hưởng đến hiệu suất của mạch từ.

LẮP TRỤC VÀ ÉP LẮP TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Lắp trục rô-to là một trong những công đoạn yêu cầu độ chính xác cao của dây chuyền sản xuất động cơ, đòi hỏi phải kiểm soát chặt chẽ dung sai lắp ghép và độ đồng tâm.

Hệ thống ép thủy lực hoặc ép cơ khí sẽ tạo lực ép được kiểm soát để lắp lõi rô-to lên trục, tạo mối ghép có độ dôi phù hợp nhằm ngăn ngừa hiện tượng dịch chuyển giữa các chi tiết trong quá trình động cơ hoạt động.

Trong dây chuyền sản xuất động cơ, lực ép được theo dõi liên tục và so sánh với đường cong tiêu chuẩn đã được thiết lập trước.

Nếu giá trị thực tế nằm ngoài giới hạn cho phép, sản phẩm sẽ tự động bị loại và chuyển sang kiểm tra, giúp ngăn chặn các cụm rô-to lỗi tiếp tục đi vào các công đoạn sau.

Một số dây chuyền sản xuất động cơ hiện đại còn áp dụng phương pháp lắp ghép bằng nhiệt.

Theo phương pháp này, lõi rô-to được gia nhiệt để tạo khe hở tạm thời, cho phép lắp trục theo kiểu trượt. Khi nhiệt độ giảm xuống, lõi rô-to co lại và tạo độ dôi cần thiết.

Giải pháp này giúp giảm ứng suất trong quá trình lắp ráp và cho phép tạo các mối ghép có độ dôi lớn hơn khả năng của phương pháp ép thông thường.

Sau khi lắp trục, dây chuyền sản xuất động cơ tiếp tục thực hiện các công đoạn gia công như:

• Chuốt rãnh then.
• Khoan lỗ.
• Gia công các chi tiết truyền động.

Để tạo vị trí lắp khớp nối hoặc các bộ phận phụ trợ.

Cuối cùng, hệ thống kiểm tra tự động sẽ xác nhận:

• Kích thước rãnh then.
• Vị trí rãnh then so với các cực từ.

Qua đó đảm bảo sự đồng bộ giữa hệ quy chiếu cơ khí và hệ quy chiếu từ tính, góp phần nâng cao độ chính xác và chất lượng của dây chuyền sản xuất động cơ.

LẮP RÁP HOÀN THIỆN TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Lắp vòng bi và bôi trơn

Công đoạn lắp vòng bi trong dây chuyền sản xuất động cơ yêu cầu kiểm soát chính xác nhiệt độ, lực lắp và độ đồng tâm nhằm đảm bảo tuổi thọ vòng bi cũng như hiệu suất hoạt động của động cơ.

Dây chuyền sản xuất động cơ sử dụng thiết bị gia nhiệt cảm ứng để nung nóng vòng bi đến nhiệt độ được kiểm soát, tạo ra sự giãn nở nhiệt giúp vòng bi có thể lắp trượt lên trục rô-to.

Hệ thống giám sát nhiệt độ liên tục giúp ngăn ngừa hiện tượng quá nhiệt, tránh ảnh hưởng đến tính chất vật liệu của vòng bi và chất lượng của chất bôi trơn.

Sau khi lắp đặt, các bộ gá làm mát sẽ giữ cố định vị trí và độ đồng tâm của vòng bi trong quá trình hạ nhiệt, đảm bảo mối ghép có độ dôi chính xác khi trở về nhiệt độ môi trường.

Bôi trơn cũng là một trong những công đoạn kiểm soát chất lượng quan trọng của dây chuyền sản xuất động cơ.

Hệ thống định lượng tự động sẽ cấp chính xác lượng mỡ bôi trơn vào khoang vòng bi, đảm bảo đủ lượng bôi trơn cho toàn bộ tuổi thọ thiết kế của động cơ mà không gây dư thừa, tránh làm tăng ma sát hoặc hư hỏng phớt làm kín.

Tùy theo thiết kế, dây chuyền sản xuất động cơ sử dụng hệ thống định lượng theo khối lượng hoặc thể tích để kiểm tra lượng chất bôi trơn của từng sản phẩm và lưu lại giá trị thực tế để đối chiếu với tiêu chuẩn.

Đối với các động cơ sử dụng dầu bôi trơn, dây chuyền sản xuất động cơ được trang bị các trạm châm dầu có khả năng kiểm soát chính xác mức dầu và ngăn ngừa nhiễm bẩn, đảm bảo dầu luôn đạt tiêu chuẩn sạch trong quá trình vận hành.

LẮP RÁP VỎ VÀ LÀM KÍN TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Sau khi hoàn thành các cụm chi tiết, dây chuyền sản xuất động cơ chuyển sang công đoạn lắp ráp hoàn thiện.

Tại đây, các cụm stato, rô-to đã lắp vòng bi và các bộ phận của vỏ động cơ được ghép lại để tạo thành động cơ hoàn chỉnh.

Các trạm lắp ráp tự động sẽ định vị chính xác cụm stato bên trong thân động cơ, đảm bảo các vị trí lắp đặt và điểm đấu nối được căn chỉnh đúng theo thiết kế.

Quá trình cố định stato vào thân động cơ có thể được thực hiện bằng:

• Lắp ghép có độ dôi.
• Bulông hoặc các cơ cấu liên kết cơ khí.

Tùy thuộc vào yêu cầu thiết kế.

Dây chuyền sản xuất động cơ sử dụng các thiết bị siết bu lông có kiểm soát mô-men xoắn để thực hiện đúng trình tự siết và xác nhận từng bu lông đã đạt giá trị mô-men theo quy định.

Công đoạn làm kín giúp bảo vệ các chi tiết bên trong khỏi bụi bẩn, hơi ẩm và các tác nhân từ môi trường.

Các chi tiết như:

• Gioăng.
• Vòng đệm O-ring.
• Keo làm kín.

Được lắp đặt theo đúng quy trình nhằm đảm bảo độ kín và độ nén phù hợp.

Một số dây chuyền sản xuất động cơ hiện đại còn sử dụng hệ thống bơm gioăng tạo hình tự động (Formed-in-Place Gasket) để tạo đường gioăng với kích thước và vị trí chính xác.

Khi lắp các nắp đầu động cơ, nắp che và tấm che bảo dưỡng, các chốt định vị sẽ đảm bảo mọi chi tiết được lắp đúng hướng.

Trước khi tiến hành siết bu lông cuối cùng, hệ thống thị giác máy sẽ tự động kiểm tra sự hiện diện và vị trí của gioăng, giúp ngăn ngừa việc lắp ráp các động cơ thiếu hoặc lắp sai chi tiết làm kín.

LẮP ĐẶT PHỤ KIỆN TRONG DÂY CHUYỀN SẢN XUẤT ĐỘNG CƠ

Dây chuyền sản xuất động cơ được trang bị các trạm chuyên dụng để lắp đặt các phụ kiện như:

• Quạt làm mát.
• Hộp cực đấu dây.
• Đầu nối cáp.
• Phụ kiện lắp đặt.

Quá trình lắp quạt yêu cầu xác định đúng hướng gió làm mát và cố định chắc chắn quạt vào trục rô-to hoặc thân động cơ.

Sau khi lắp đặt, hệ thống kiểm tra tự động của dây chuyền sản xuất động cơ sẽ xác nhận sự hiện diện và vị trí chính xác của quạt.

Đối với hộp cực đấu dây, quy trình lắp ráp bao gồm:

• Lắp bảng đấu dây.
• Lắp cầu đấu.
• Lắp nắp bảo vệ.

Hệ thống đi dây tự động sẽ sắp xếp các đầu dây gọn gàng nhằm tạo thuận lợi cho quá trình đấu nối và bảo trì sau này.

Đối với các động cơ được tích hợp cảm biến, encoder hoặc thiết bị bảo vệ nhiệt, dây chuyền sản xuất động cơ bố trí các trạm lắp đặt và hiệu chuẩn chuyên biệt.

Quá trình lắp encoder yêu cầu căn chỉnh chính xác với cực từ của rô-to hoặc các mốc cơ khí để đảm bảo tín hiệu phản hồi vị trí đạt độ chính xác cao.

Sau khi lắp đặt, hệ thống hiệu chuẩn sẽ:

• Thiết lập giá trị bù của encoder.
• Kiểm tra chất lượng tín hiệu.

Trước khi động cơ được chuyển sang công đoạn kiểm tra cuối cùng.

Đối với cảm biến nhiệt, cảm biến được lắp đúng vị trí trong cuộn dây stato hoặc cụm vòng bi.

Sau đó, hệ thống đo điện trở tự động sẽ kiểm tra tình trạng hoạt động của cảm biến cũng như xác nhận đúng cực tính của các đầu nối, góp phần đảm bảo chất lượng và độ tin cậy của dây chuyền sản xuất động cơ.
