Thiết bị nâng hạ hút chân không cho tấm

Thiết bị nâng hạ hút chân không cho tấm

Thiết bị nâng hạ hút chân không cho tấm là giải pháp công nghệ bốc xếp vật tư phẳng chuyên nghiệp và tối ưu hàng đầu trong các phân xưởng cơ khí, nhà máy chế biến gỗ, thi công mặt dựng kính và xưởng đá công nghiệp. Bằng cách thay thế hoàn toàn các loại ngàm bóp cơ học, xích cáp chằng buộc, thiết bị này bảo vệ tuyệt đối bề mặt sản phẩm khỏi trầy xước và tăng tốc độ phân phối hàng hóa. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện khía cạnh kỹ thuật giúp bộ phận thu mua và các kỹ sư lựa chọn hệ thống chính xác.

1. Thiết bị nâng hạ hút chân không cho tấm là gì?

Thiết bị nâng hạ hút chân không cho tấm (tiếng Anh kỹ thuật thường gọi là Vacuum lifter for panel, sheet, plate, board) là hệ thống thiết bị nâng hạ bán tự động, hoạt động dựa trên nguyên lý chênh lệch áp suất âm sâu giữa lòng giác hút cao su và khí quyển bên ngoài. Thiết bị liên kết trực tiếp với cẩu trục, palang hoặc xe nâng để kẹp giữ cố định và dịch chuyển các dầm tấm phẳng bản lớn một cách an toàn, êm ái mà không cần tác động cơ học cơ khí trực tiếp lên biên cạnh vật liệu.

2. Ứng dụng thực tế đa dạng theo đặc tính vật liệu tấm

Nhờ dải giác hút bố trí theo dạng ma trận và kết cấu khung dầm module hóa, thiết bị nâng hạ chân không cho tấm được cấu hình may đo hoàn hảo cho từng chủng loại sản phẩm đặc thù:

• Ngành kính và thi công kiến trúc:
  • Sử dụng Thiết bị nâng hạ hút chân không cho tấm kính, tấm gương, kính cửa sổ, kính cửa chính (Vacuum lifter for glass sheet, mirror, window glass, and door glass). Thiết bị trang bị các cốc hút silicone mềm cao cấp, hỗ trợ đắc lực cho việc nhấc các tấm kính cường lực, kính hộp màng gương khổ lớn lên bàn máy cắt CNC hoặc dựng vách kính mặt tiền tòa nhà cao tầng mà không để lại vết hằn bám dính.
• Ngành gỗ và sản xuất nội thất:

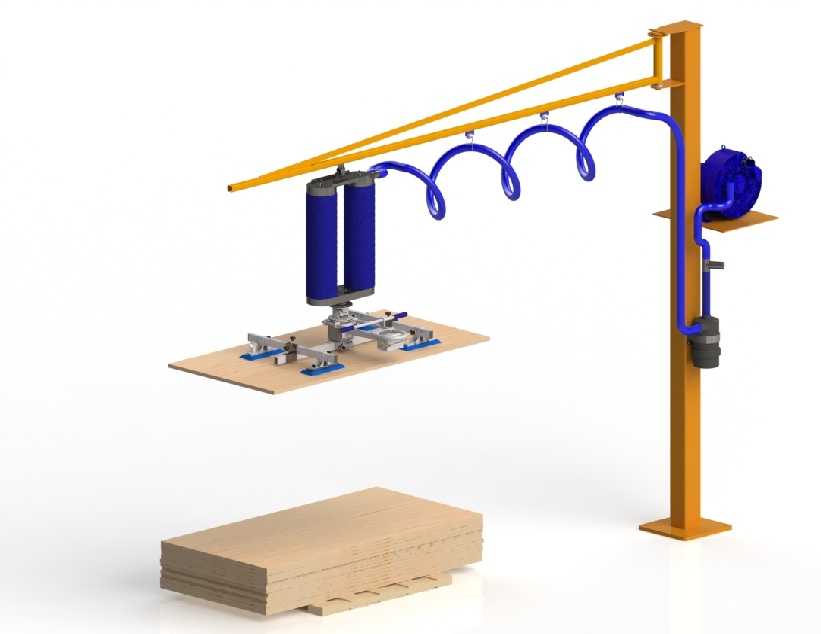

  • Ứng dụng Thiết bị nâng hạ hút chân không cho tấm gỗ, tấm ván, tấm xốp (Vacuum lifter for wood panel, board, and foam sheet). Tích hợp đệm mút xốp mật độ cao chịu lực mút sâu để xử lý các tấm gỗ MDF, ván phủ Melamine, tấm ép thô hoặc các tấm xốp cách nhiệt nhẹ bọt khí, chống bám dính mùn cưa và rò rỉ khí qua vách xốp.
• Ngành cơ khí nặng, polyme và đá nghệ thuật:

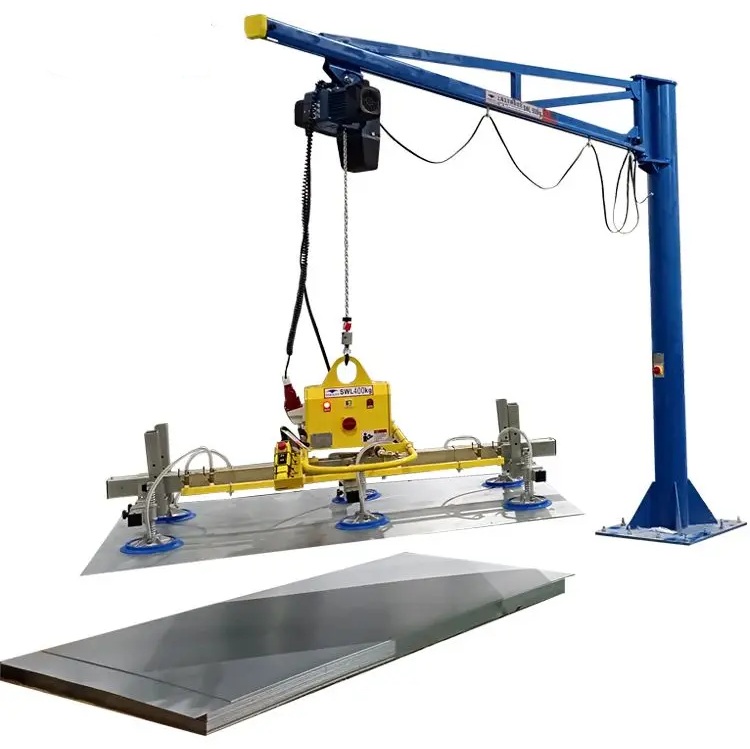

  • Triển khai Thiết bị nâng hạ hút chân không cho tấm kim loại, tấm thép, tấm nhôm, tấm nhựa, tấm đá (Vacuum lifter for metal, steel, aluminum, plastic, and stone sheet). Đây là dòng máy cơ khí nặng cường độ cao, chuyên dùng để gắp các tấm thép tấm, inox bóng mờ, tấm nhôm định hình bản dài đưa vào máy cắt Laser, hoặc bốc xếp các khối đá hoa cương, đá tự nhiên nặng hàng tấn siêu tốc.

3. Đặc điểm và lợi ích kỹ thuật vượt trội

Chuyển đổi sang công nghệ bốc xếp bằng áp suất âm mang lại hiệu quả kinh tế - kỹ thuật mang tính đột phá:

• Bảo vệ bề mặt sản phẩm 100%: Loại bỏ nguy cơ móp méo mép hông, sứt mẻ cạnh hay trầy xước lớp màng bao bóng gương của tấm vật liệu vô cùng hiệu quả do không sử dụng ngàm kẹp cơ cơ học.
• Năng suất bốc xếp vượt trội: Chu trình hút bám chặt và nhả hàng diễn ra tức thì (dưới 1 - 2 giây), giảm thiểu 60% thời gian chờ so với việc chằng buộc dây cáp hay siết ốc kẹp thủ công.
• Tích hợp module xoay lật góc rộng: Thiết bị cho phép lật đứng tấm 90 độ (từ sàn lên giá kệ) hoặc lật ngửa 180 độ một cách nhẹ nhàng thông qua hệ thống xylanh khí nén hoặc servo bổ trợ, phục vụ tối đa dây chuyền gia công đa mặt.
• Đảm bảo an toàn công thái học: Giải phóng hoàn toàn sức lao động, giảm thiểu áp lực trọng trường tác động lên cơ bắp công nhân, ngăn ngừa tai nạn lao động rớt tấm đè vào người.
• Hệ thống bảo vệ chống rơi kép: Tích hợp bình tích áp chân không dự phòng (Safety reservoir). Khi nhà xưởng đột ngột gặp sự cố cúp điện, lực hút chân không tại đĩa hút vẫn duy trì ổn định treo giữ tấm hàng nặng trên cao tối thiểu từ 5 đến 10 phút, còi báo động hú vang để kỹ thuật viên kịp thời hạ tải xuống sàn an toàn.

4. Cấu tạo chi tiết của thiết bị nâng tấm chân công nghiệp

Một hệ thống thiết bị đồng bộ xử lý tấm bản rộng bao gồm các phân hệ cơ khí kỹ thuật cao:

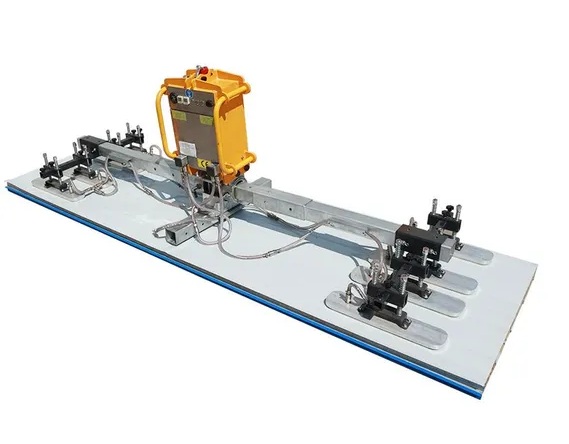

1. Dầm chính và thanh gá ngang (Main Beam & Cross Arms): Khung sườn chịu lực chính cấu tạo bằng thép hình cường độ cao cứng vững hoặc hợp kim nhôm chịu lực nhẹ bọc thanh ray. Các thanh gá ngang có thể nới rộng hoặc thu hẹp cơ học để tương thích với chiều dài tấm vật liệu.
2. Bơm tạo chân không chuyên dụng (Vacuum Pump): Trái tim hệ thống, sử dụng dòng bơm chân không vòng dầu áp suất âm sâu hoặc bơm khô cánh gạt hiệu suất cao, liên tục rút sạch không khí trong đường ống dẫn.
3. Hệ đĩa hút và gioăng đệm bám dính (Vacuum Pads): Chuỗi các đĩa hút hình tròn hoặc hình chữ nhật bố trí đối xứng dọc theo hệ khung gá. Gioăng đệm chế tạo bằng cao su NBR chống dầu, nitrile hoặc cao su chịu nhiệt cao.
4. Cụm xi lanh xoay lật (Tilting & Rotating Actuators): Module dẫn động bằng khí nén hoặc động cơ điện, điều tốc chu trình lật đứng 90° hoặc quay tròn tấm phẳng.
5. Tay lái và cụm điều khiển tích hợp: Thiết kế dạng tay cầm dài vừa tầm công thái học, bố trí nút bấm đóng ngắt van hút, van xả phá áp chân không trực quan và đồng hồ đo áp suất âm chân thực thời gian thực.

5. Nguyên lý hoạt động kỹ thuật

Quy trình kẹp nhấc tấm vận hành tuần hoàn tự động thông qua việc đóng ngắt dòng áp suất âm:

• Bước 1: Tiếp cận bám mặt. Điều khiển cẩu trục hạ thiết bị xuống sao cho hệ thống các đĩa hút cao su áp chặt song song lên bề mặt tấm kính hoặc tấm kim loại phẳng.
• Bước 2: Hút chân không áp sâu. Gạt van điều khiển mở thông đường ống dẫn với buồng bơm. Không khí bên trong lòng các cốc hút bị hút kiệt dứt điểm, áp suất âm nhanh chóng đạt ngưỡng -0.6 Bar đến -0.85 Bar. Lực chênh lệch áp suất ép chặt hệ đĩa bám khít tuyệt đối vào tấm hàng.
• Bước 3: Nâng hành trình và lật hướng. Khởi động palang kéo toàn bộ hệ thống dầm gá nâng tấm rời mặt sàn. Kích hoạt xi lanh điện nếu cần lật đứng tấm gỗ hoặc tấm kính một góc 90 độ phục vụ gá lắp cơ khí.
• Bước 4: Đặt hàng và phá chân không. Khi tấm vật liệu đã di chuyển trúng tâm bàn máy CNC hoặc kệ chứa, nhấn nút xả khí ngược trên tay điều khiển. Không khí tràn ngược vào lòng đĩa phá vỡ môi trường chân không, áp suất cân bằng, hệ đĩa nhả tấm ra êm ái để lùi hành trình về điểm gốc.

6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để Hội đồng Kỹ thuật phối hợp cùng phòng Thu mua lựa chọn cấu hình máy tối ưu hiệu quả đầu tư, cần lưu ý:

• Khối lượng lớn nhất của tấm nâng: Xác định dải tải trọng danh định (ví dụ: các dải tải 150kg, 300kg, 500kg, 1000kg đến 2000kg) để tính toán hệ số dư tải an toàn của khung dầm và số lượng cốc hút tương thích.
• Độ kín khí và độ nhám bề mặt: Tấm kính, tấm nhôm có độ kín khí tuyệt đối nên chỉ cần bơm công suất nhỏ áp suất âm sâu. Tấm gỗ thô, ván dăm mộc có độ xốp thoát khí cao, bắt buộc phải chọn dòng bơm ly tâm công suất lớn để hút bù lưu lượng liên tục.
• Quy cách kích thước hình học: Cung cấp thông số chiều Dài x Rộng lớn nhất và chiều dày của tấm (ví dụ: tấm thép dài 6 mét dày 12mm) nhằm tính toán dải phân bổ khoảng cách giữa các đầu cốc hút tránh hiện tượng tấm bị võng đuôi do lực uốn vật lý.

7. Các thông số kỹ thuật cơ bản cần lưu ý

• Sức nâng định mức tối đa (Rated Lift Capacity): Đơn vị tính bằng kg.
• Số lượng và đường kính đĩa hút (Pad Size): Ví dụ: hệ 4 đĩa ∅ 250mm hoặc hệ 8 đĩa ∅ 300mm.
• Góc lật xoay (Tilting Angle): Lật cơ học hoặc điện tử từ 0° đến 90°, xoay tròn 180° hoặc 360°.
• Công suất motor tạo áp: Tính bằng kW.
• Thời gian duy trì áp tải khi mất điện: Tiêu chuẩn ngặt nghèo yêu cầu bảo vệ ≥ 5 phút.

8. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Xịt bụi bầu lọc khí định kỳ: Môi trường sản xuất tấm gỗ dăm, cắt đá mài sinh bụi rất dày. Nếu không tháo bộ lọc khí trung tâm ra vệ sinh thổi bụi bằng khí nén hàng tuần, cặn bẩn bít kín lõi lọc sẽ làm sụt giảm 40% hiệu suất hút của bơm, dễ gây tuột rơi tấm hàng.
• Kiểm tra bề mặt gioăng đĩa cao su: Thường xuyên lau sạch bụi, dầu mỡ bám dính lòng đĩa hút. Nếu phát hiện biên gioăng bị nứt nẻ, sứt vẹt mép hông hoặc cao su bị chai cứng cơ lý, phải tiến hành thay mới ngay phụ tùng chính hãng.
• Không vận hành tịnh tiến giật cục: Khi điều khiển cẩu trục di chuyển tấm dầm ngang nặng, bắt buộc phải đẩy hành trình êm ái, tịnh tiến đều. Tuyệt đối không kéo giật cục hoặc phanh khẩn cấp làm lắc lư tấm hàng mạnh, lực ly tâm góc lớn có thể làm bong mép dính giác hút.

9. Xu hướng phát triển và công nghệ mới thông minh

• Đĩa hút chân không thông minh ma trận (Smart Matrix Pads): Hệ thống tích hợp các cảm biến kỹ thuật trên từng đầu đĩa hút độc lập. Khi ép xuống tấm vật liệu nhỏ không che hết toàn bộ các đĩa, các đĩa hút nào nằm ngoài vùng tấm sẽ tự động ngắt van khóa để bảo toàn áp suất âm, giúp máy linh hoạt xử lý đa kích thước tấm không cần thay khuôn cơ học.
• Hệ thống thiết bị nâng hút chân không di động chạy pin tích hợp (All-in-one Wireless): Không sử dụng hệ thống dây cáp điện và dây hơi vướng víu, bệ dầm tích hợp sẵn bình bơm chân không mini và pin Lithium dòng xả cao, treo móc cơ động vào bất kỳ móc cẩu nào ngoài công trường thi công một cách thanh thoát.
• Cảnh báo mức độ an toàn qua tín hiệu Led (Visual Safety Bar): Lắp đặt hệ thống đèn led phân tầng ba màu xanh - vàng - đỏ dọc thân dầm chính. Công nhân đứng từ xa điều khiển cẩu trục có thể nhận biết trực quan độ sâu chân không thực tế đang ở mức an toàn (Xanh) hay sụt áp nguy hiểm (Đỏ) để xử lý tình huống chính xác.

10. Câu hỏi thường gặp (FAQ)

1. Thiết bị này có nâng được các tấm thép bị rỉ sét bề mặt hoặc tấm đá có đường gân nứt nhẹ không?
   • Trả lời: Thiết bị trang bị hệ đệm mút cao su xốp dày có biên độ đàn hồi cao hoàn toàn có thể điền đầy và ôm khít các bề mặt tấm thép rỉ sét thô ráp hay tấm đá tự nhiên lồi lõm nhẹ. Tuy nhiên, nếu tấm đá bị rạn nứt sâu xuyên lòng, áp suất chân không sẽ bị rò rỉ liên tục qua khe nứt, hệ thống không duy trì được áp suất âm sâu sẽ phát tín hiệu cảnh báo không cho phép cẩu hàng lên.
2. Có dùng chung một thiết bị nâng tấm kính để nhấc tấm gỗ mộc thô MDF được không?
   • Trả lời: Về nguyên lý kết cấu cơ khí sườn máy là tương đồng. Tuy nhiên, đĩa hút tấm kính thường dùng cao su silicone mềm nhẵn mịn kín khí diện tích vừa phải. Khi chuyển sang nhấc tấm gỗ mộc có tính chất thoát khí và sinh nhiều bụi mịn, bạn cần thay thế cụm giác hút bằng loại đệm mút xốp bọt chuyên dụng diện tích rộng và bổ sung bộ lọc bụi công suất lớn để tránh cháy bơm.
3. Nếu hệ thống bị mất điện đột ngột khi đang nhấc tấm thép nặng 1 tấn trên cao, bồn tích áp dự phòng bảo vệ được bao lâu?
   • Trả lời: Hệ thống bồn chứa áp suất âm dự phòng được thiết kế tính toán tích hợp van một chiều kỹ thuật cơ lý kín khít hoàn toàn. Khi mất điện, van một chiều đóng sập giữ nguyên trạng thái chân không hiện tại trong lòng cốc hút, duy trì lực giữ chặt mút tấm hàng trên cao ổn định trong thời gian tối thiểu 5 phút (nhiều dòng máy cao cấp đạt tới 15-20 phút), đủ thời gian an toàn cho kỹ thuật viên hạ tải cẩu xuống sàn sạch.
4. Tại sao hệ thống cốc hút đã áp chặt lên mặt tấm nhựa phẳng rồi mà cẩu trục vẫn báo lỗi không cho phép nâng hành trình lên?
   • Trả lời: Bạn cần kiểm tra ngay kim hiển thị của đồng hồ áp suất âm trên tay điều khiển. Nếu kim không chạm tới ngưỡng an toàn (thường cài đặt ở mức -0.6 Bar), nguyên nhân có thể do lõi lọc khí bị nghẹt cặn bẩn dày làm giảm lưu lượng dòng khí, hoặc có một đầu ống dẫn hơi của một cốc hút nào đó bị nứt rách rò rỉ lọt không khí ngoài môi trường.
5. Bao lâu thì cần kiểm tra và xả cặn nước ngưng tụ trong bình tích áp hơi chân không?
   • Trả lời: Quá trình hút không khí ngoài môi trường (đặc biệt trong mùa nồm ẩm tại Việt Nam) sẽ tích tụ một lượng hơi nước nhỏ đọng lại đáy bình chứa chân không. Kỹ thuật viên nên tiến hành mở van xả đáy xả nước ngưng tụ định kỳ sau mỗi 2 - 4 tuần vận hành liên tục để bảo vệ lòng bình chống hoen rỉ và tối ưu không gian chứa áp suất âm.

11. ABM Việt Nam – Nhà cung cấp thiết bị nâng hạ hút chân không cho tấm chất lượng cao uy tín

Để nâng cao năng lực bốc xếp dòng chảy vật tư dầm tấm và tối ưu hóa điều kiện an toàn lao động tuyệt đối cho nhà xưởng, việc tìm kiếm đối tác cung ứng công nghệ chuyên sâu là yếu tố cốt lõi hàng đầu của các chủ doanh nghiệp. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên nhập khẩu, phân phối và lắp đặt trọn gói hệ thống thiết bị nâng hạ hút chân không cho tấm thế hệ mới đạt tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe.

Hệ thống giải pháp nâng tấm từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cơ khí xuất sắc & Kiên cố: Toàn bộ khung dầm chịu lực chịu tải chính, hệ thanh gá ngang đều được chế tác hoàn thiện tinh xảo từ thép cường độ cao vách dày chống xoắn vật lý kịch trần, bề mặt phun sơn tĩnh điện công nghiệp bền bỉ, vận hành kiên cố vượt vòng đời thiết bị.
• Vận hành mượt mà & Độ ổn định cao: Sử dụng hệ thống động cơ bơm tạo chân không hiệu suất lớn, cụm van điều áp cơ điện tử thông minh nhập khẩu chính hãng từ các thương hiệu hàng đầu Tây Âu và Nhật Bản, giúp hành trình gắp lật thả tấm vô cùng êm ái, triệt tiêu hoàn toàn tiếng ồn rung lắc cơ học.
• May đo giải pháp cá nhân hóa theo chuẩn GMP: ABM Việt Nam sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng đo đạc thực tế mặt bằng xưởng, khảo sát quy cách kích thước tấm cụ thể của từng doanh nghiệp để cấu hình số lượng và biên dạng module đĩa hút bám khít lý tưởng nhất, đi kèm đầy đủ hồ sơ kỹ thuật thẩm định xưởng.

Đội ngũ chuyên viên và kỹ sư dày dặn kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý doanh nghiệp từ khâu khảo sát thực tế, tính toán cấu hình tối ưu dòng chảy vật tư cho đến dịch vụ lắp đặt chuyển giao công nghệ và bảo trì định chuẩn chu đáo trọn đời sản phẩm.

Để ABM Việt Nam có thể lập bảng tính toán công nghệ và gửi bản vẽ thiết kế kèm báo giá tối ưu chi phí đầu tư nhất cho doanh nghiệp, xin quý khách hàng vui lòng chia sẻ thêm một số thông tin kỹ thuật:

• Khối lượng nặng nhất và kích thước hình học lớn nhất (Dài x Rộng x Dày) của tấm vật liệu cần nâng hạ là bao nhiêu?
• Chất liệu bề mặt cụ thể của tấm cần xử lý (tấm kính bóng nhẵn, tấm thép cơ khí nặng, ván gỗ dăm thô mộc, hay tấm đá hoa cương tự nhiên)?
• Doanh nghiệp có yêu cầu tích hợp thêm module xoay lật nghiêng tấm (90 độ hoặc 180 độ) tự động hay chỉ cần nâng hạ di chuyển phẳng theo phương nằm ngang?
