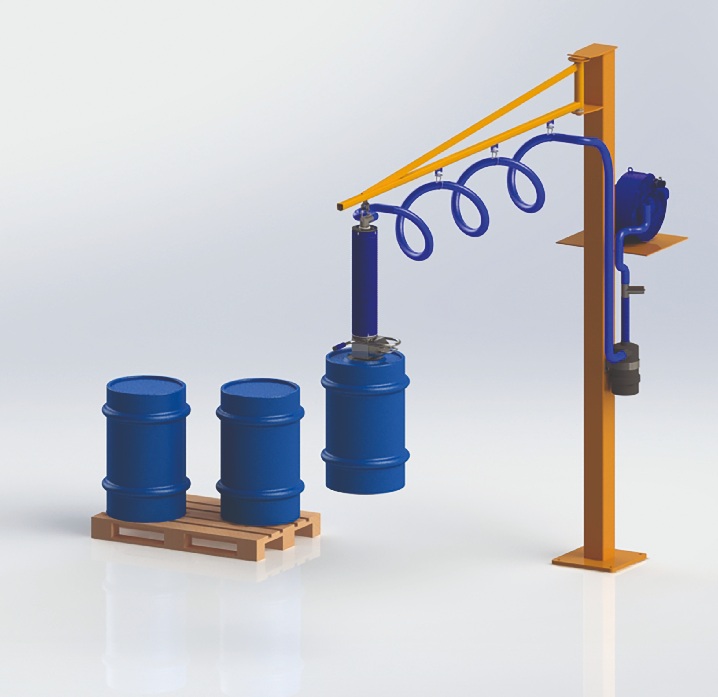

Thiết bị nâng hạ hút chân không cho can, xô, thùng, chậu, phuy

Thiết bị nâng hạ hút chân không cho xô, thùng, thùng phuy, chậu, can, lon

Thiết bị nâng hạ hút chân không cho xô là giải pháp công nghệ bốc xếp vật tư hình trụ và bao bì khối tròn chuyên nghiệp tại các nhà máy sản xuất sơn, hóa chất, thực phẩm và dầu nhớt công nghiệp. Bằng việc áp dụng lực hút áp suất âm thông minh, thiết bị giúp tự động hóa hoàn toàn công đoạn nhấc bổng, di chuyển và sắp xếp các khối thùng nặng lên giá kệ siêu tốc mà không gây móp méo hay trầy xước vỏ hộp. Bài viết chuyên sâu dưới đây sẽ phân tích chi tiết kết cấu kỹ thuật và tiêu chí lựa chọn hệ thống đặc chủng này cho doanh nghiệp.



1. Thiết bị nâng hạ hút chân không cho xô là gì?

Thiết bị nâng hạ hút chân không cho xô (tiếng Anh kỹ thuật thường gọi là Vacuum lifter for pail, bucket, bin, tub, bottle , drum, can) là hệ thống thiết bị nâng cơ động sử dụng nguyên lý áp suất chân không âm sâu để bám dính vững chắc vào bề mặt bao bì chất lỏng. Thiết bị liên kết cơ học với cần trục quay hoặc hệ ray treo, tích hợp ống co rút chịu lực thay thế hoàn toàn cho sức người, cho phép dịch chuyển tự do các loại can, xô nặng trong không gian phân xưởng một cách nhẹ nhàng.



2. Ứng dụng thực tế theo dạng cấu kiện bao bì

Nhờ thiết kế giác hút đa biên dạng và kết cấu khớp xoay linh hoạt, hệ thống thiết bị nâng hạ hút chân không cho can, xô, thùng, chậu, phuy, lon được ứng dụng may đo hoàn hảo cho từng chủng loại vật tư đặc thù:

• Ngành sản xuất sơn & Chất phủ: Vận hành như một thiết bị nâng hạ hút chân không cho xô hoặc thiết bị nâng hạ hút chân không cho thùng nhựa tròn chứa sơn nước, chất đóng rắn nặng từ 20kg - 30kg, hỗ trợ bốc xếp từ băng tải ra pallet siêu tốc.
• Ngành hóa chất & Dầu nhớt: Triển khai thiết bị nâng hạ hút chân không cho thùng phuy sắt hoặc phuy nhựa (dung tích 200L) nặng hàng trăm kilôgam, phục vụ công đoạn di chuyển phân phối nguyên liệu thô vào bồn khuấy nhũ hóa.
• Ngành thực phẩm & Nước giải khát: Gắp các can dầu ăn lớn, lon sữa bột công nghiệp hoặc các chậu nguyên liệu dẻo một cách khép kín, sạch sẽ, đạt chuẩn vệ sinh an toàn.



3. Đặc điểm và lợi ích kỹ thuật vượt trội

Chuyển đổi sang giải pháp nâng hạ bằng áp suất âm mang lại hiệu quả kinh tế - an toàn rất rõ rệt:

• Bảo vệ toàn vẹn phom dáng bao bì: Không dùng ngàm bóp hay xích quấn siết cơ học. Giác hút cao su phân phối lực bám đều quanh nắp hoặc thành vách bên hông, triệt tiêu hiện tượng móp méo, nứt vỡ rò rỉ chất lỏng ra ngoài.
• Năng suất bốc xếp siêu tốc dưới 1 giây: Thời gian bắt bám và nhả hàng diễn ra tức thì, rút ngắn 60% thời gian chờ so với phương pháp thủ công chằng buộc móc cáp thô sơ.
• Tối ưu công thái học an toàn lao động: Giảm tải 100% trọng lượng vật nặng tác động lên cột sống công nhân. Một kỹ thuật viên có thể nhẹ nhàng nhấc bổng các phuy dầu hay xô sơn nặng liên tục suốt ca làm việc mà không bị mệt mỏi cơ bắp.
• Hệ thống bảo vệ chống rơi tích hợp: Luôn được trang bị van một chiều kỹ thuật và bình tích áp âm dự phòng. Khi nhà máy đột ngột mất điện, lực chân không vẫn duy trì ổn định giữ chặt xô hàng trên cao từ 5 - 10 phút, đủ thời gian để công nhân hạ hàng xuống sàn an toàn.



4. Cấu tạo chi tiết của thiết bị nâng khối tròn chân không

Một hệ thống thiết bị đồng bộ xử lý xô và can phuy bao gồm các phân hệ cơ khí kỹ thuật cao:

1. Bơm tạo chân không công suất cao (Vacuum Pump): Sử dụng dòng bơm ly tâm thổi áp lực lớn hoặc bơm khô cánh gạt hiệu suất cao, đảm bảo lưu lượng hút cực lớn để tạo áp suất âm nhanh chóng.
2. Ống nâng co rút xếp ly (Lifting Tube): Ống nhựa xếp co giãn đường kính lớn đóng vai trò vừa dẫn khí vừa là cơ cấu chịu tải chịu lực trực tiếp thẳng đứng theo phương tịnh tiến.
3. Tay cầm điều khiển công thái học (Control Handle): Tích hợp cò gạt van khí trực quan, giúp kỹ thuật viên nâng hạ, điều hướng thùng hàng nhẹ nhàng chỉ bằng lực bấm nhẹ của ngón tay.
4. Cụm giác hút đặc chủng (Vacuum Pads): Có cấu hình đa dạng tùy bài toán, bao gồm đĩa hút phẳng mút đỉnh nắp xô, hoặc giác hút vách cong ôm khít theo biên dạng tròn của thành hông thùng phuy. Gioăng đệm bằng cao su xốp NBR chống dầu hoặc silicone dẻo.
5. Cơ cấu khớp xoay tự do (Swivel Joint): Cho phép đầu hút xoay tự do 360 độ mà không làm xoắn gập ống nâng xếp ly, hỗ trợ đảo hướng xếp hàng linh hoạt.

5. Nguyên lý hoạt động kỹ thuật

Quy trình gắp thả xô sơn hay can phuy vận hành tuần hoàn thông qua việc đóng ngắt dòng áp suất âm:

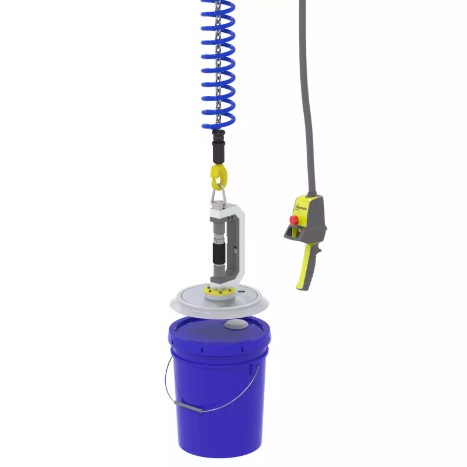

• Thao tác tiếp cận bám mặt: Công nhân cầm tay điều khiển dẫn hướng đầu giác hút áp sát vào mặt nắp trên của xô sơn (hoặc áp chặt mâm hút vòng cung vào hông thùng phuy).
• Chu trình co rút nâng hàng: Nhấn cò gạt van khí. Hệ thống rút kiệt không khí bên trong lòng đĩa tạo mức chân không âm sâu đạt ngưỡng -0.6 Bar. Lực hút ép chặt đệm cao su bám khít dứt điểm vào bao bì, đồng thời dải ống xếp ly tự động co bóp rút ngắn chiều dài để nhấc bổng xô hàng rời mặt sàn.
• Dịch chuyển điều hướng: Người vận hành đẩy nhẹ cần trục di chuyển xô hàng xoay quanh tâm đến vị trí giá kệ hoặc pallet mới.
• Xả áp nhả liệu: Ấn nhẹ cò xả khí ngược trên tay lái. Không khí tràn ngược vào lòng đĩa phá vỡ môi trường chân không, áp suất trong ngoài cân bằng, ống nâng tự động giãn dài đưa xô hàng đặt xuống êm ái và nhả mặt bám dứt điểm để hồi vị hành trình về điểm gốc.



6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để bộ phận Thu mua phối hợp cùng Hội đồng Kỹ thuật đưa ra quyết định đầu tư chính xác, cần lưu ý:

• Khối lượng và kết cấu bao bì nặng nhất: Xác định rõ tải trọng thực tế (ví dụ: các dải tải 25kg, 50kg, 100kg đến 300kg) để lựa chọn đường kính lòng ống nâng co rút tương thích và công suất bơm chân không phù hợp.
• Vị trí hút bám tối ưu: Đánh giá kết cấu nắp xô nhựa, can nhựa xem có đủ độ phẳng phẳng nhẵn và cứng vững vững vững để hút từ phía trên đỉnh hay không. Nếu nắp xô có quai xách vướng hoặc bề mặt lồi lõm, bắt buộc phải chọn cấu hình giác hút kẹp hông bám sát biên dạng cong của thân xô.
• Đặc tính môi trường phòng máy xưởng: Nhà máy hóa chất, dung môi đòi hỏi motor bơm và tủ điều khiển phải sử dụng dòng chống cháy nổ (Explosion-proof); nhà máy dược phẩm, thực phẩm yêu cầu kết cấu Inox 304/316L bóng mịn.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

• Sức nâng định mức danh định (Rated Load): Tính bằng kg.
• Độ chân không làm việc tối ưu: Thường dao động từ -60% đến -80% áp suất chân không tuyệt đối.
• Chiều cao hành trình nâng hữu ích (Stroke): Khoảng cách ống co rút di chuyển thẳng đứng (thường đạt từ 1.5 mét đến 2.0 mét).
• Công suất tiêu thụ điện của bơm: Tính bằng kW.
• Quy cách biên dạng đĩa hút: Đĩa phẳng (hút nắp) hoặc mâm vòng cung (hút hông can phuy).



8. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Tuyệt đối không nhấc quá tải trọng thiết kế: Việc nâng quá tải sẽ làm sụt giảm độ chân không sâu, dễ gây hiện tượng tuột rơi bao bì lỏng vô cùng nguy hiểm cho phòng máy sạch.
• Lau chùi gioăng đệm đĩa cao su hàng ngày: Khu vực nạp liệu xô sơn hoặc dầu nhớt dễ bị bắn dính hóa chất ra vỏ hộp. Chất dính dính bám vào lòng đĩa hút lâu ngày sẽ làm chai cứng gioăng cao su, gây hở khí lọt ngoài môi trường. Cần lau sạch bằng khăn mềm tẩm cồn bôi trơn y tế.
• Vận hành tịnh tiến đều hành trình: Khi di chuyển cần trục di động chứa xô nặng, bắt buộc phải đẩy tịnh tiến nhẹ nhàng. Tuyệt đối không kéo giật cục hoặc phanh khẩn cấp làm lắc lư xô hàng mạnh theo quán tính vật lý, lực ly tâm góc lớn có thể làm bong mép dính của giác hút.



9. Xu Xu hướng phát triển và công nghệ mới thông minh

• Đầu hút tích hợp module cơ cấu lật xả liệu (90°/180° Tilting): Không chỉ dừng lại ở việc nâng hạ, đầu gắp thùng phuy được tích hợp cơ cấu xylanh khí nén hỗ trợ lật nghiêng phuy một góc 90 - 135 độ trên cao, giúp công nhân rót xả hóa chất, nguyên liệu lỏng vào phễu bồn chứa vô cùng nhẹ nhàng, chính xác.
• Hệ thống thiết bị nâng vạn năng tháo lắp nhanh (Quick-change adapter): Cho phép kỹ thuật viên tháo rời cụm đĩa hút xô tròn bằng tay dưới 1 phút thông qua các chốt khóa nhanh cơ học để thay thế bằng cụm giác hút thùng carton hoặc đĩa hút bao tải dứa, tối ưu hóa công năng đa nhiệm cho toàn xưởng.
• Bơm chân không tích hợp công nghệ biến tần thông minh (Eco-mode): Bơm tự động giảm tốc độ vòng quay về mức tối thiểu khi công nhân nhả hàng ra và treo máy không tải, giúp tiết kiệm tới 35% điện năng tiêu thụ và giảm độ ồn tối đa cho phòng sạch GMP.



10. Câu hỏi thường gặp (FAQ)

1. Thiết bị này có nhấc được các xô nhựa tròn có bề mặt nắp bị bám dính bụi bẩn thô ráp không?
   • Trả lời: Thiết bị trang bị hệ đệm mút cao su xốp dày có biên độ đàn hồi cao hoàn toàn có thể điền đầy và bám khít các mấp mô nhẹ của nắp xô bám bụi. Tuy nhiên, để đảm bảo hệ số ma sát cơ học an toàn cao nhất và bảo vệ tuổi thọ màng lọc bụi của bơm, kỹ thuật viên nên lau qua mảng bám bẩn trên bề mặt xô trước khi vận hành.
2. Có dùng chung một máy nâng xô sơn 20kg để nhấc thùng phuy dầu sắt 200kg được không?
   • Trả lời: Không nên dùng chung trực tiếp do hai mã vật tư có sự chênh lệch lớn về tải trọng và biên dạng hình học. Trục ống nâng co rút của máy 20kg được tính toán đường kính nhỏ để di chuyển linh hoạt, không đủ lực chịu tải an toàn cho phuy 200kg. Doanh nghiệp cần đầu tư hệ thống có dải tải trọng lớn và sử dụng bộ adapter thay đổi đầu gắp nhanh chuyên dụng.
3. Nếu hệ thống bị sụt nguồn điện đột ngột khi đang nhấc xô hóa chất trên cao, hàng có bị rơi tự do xuống ngay không?
   • Trả lời: Hoàn toàn không. Thiết bị được thiết kế khóa liên động tích hợp van một chiều kỹ thuật cơ lý kín khít hoàn toàn và bình chứa áp suất âm dự phòng. Khi mất điện, van một chiều đóng sập giữ nguyên trạng thái chân không hiện tại trong lòng cốc nâng, duy trì lực treo giữ xô hàng ổn định trên cao trong thời gian tối thiểu 5 phút, đủ thời gian an toàn để công nhân xử lý hạ tải xuống sàn sạch.
4. Tại sao khi đĩa hút đã bám chặt vào nắp xô nhựa rồi mà ống xếp ly vẫn đứng yên không co rút nâng hàng lên?
   • Trả lời: Bạn cần kiểm tra ngay kim hiển thị của đồng hồ áp suất âm trên tay điều khiển. Nếu kim không chạm tới ngưỡng an toàn (thường cài đặt ở mức -0.5 Bar), nguyên nhân có thể do bộ lọc khí trung tâm bị nghẹt bụi dày làm giảm lưu lượng dòng dòng khí hút, hoặc có một đường ống dẫn hơi của giác hút bị nứt rách gây lọt không khí ngoài môi trường.
5. Bao lâu thì cần tiến hành tháo bộ lọc khí trung tâm của máy ra để vệ sinh bụi bẩn?
   • Trả lời: Quá trình bốc xếp trong nhà xưởng luôn tồn tại bụi mịn cơ học. Để bảo vệ cánh gạt buồng bơm chân không không bị mài mòn bó kẹt, kỹ thuật viên nên tháo lõi lọc khí ra dùng súng khí nén xịt bụi sạch sẽ định kỳ hàng tuần, và tiến hành thay lõi lọc mới sau mỗi 6 - 12 tháng chạy máy liên tục.

11. ABM Việt Nam – Nhà cung cấp thiết bị nâng hạ hút chân không cho xô chất lượng cao hàng đầu

Để thiết lập môi trường công thái học an toàn lao động và tối ưu hóa năng suất dòng chảy vật tư chất lỏng cho phân xưởng, việc lựa chọn đối tác cung ứng công nghệ chuyên sâu là yếu tố quyết định cốt lõi. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên nhập khẩu, phân phối và lắp đặt trọn gói hệ thống thiết bị nâng hạ hút chân không cho xô thế hệ mới đạt tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe.

Hệ thống giải pháp bốc xếp từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cơ khí xuất sắc & Kiên cố: Toàn bộ hệ khung dầm dúc, cần trục quay tay Jib gắn cột và cụm mâm gá gắp được chế tác hoàn thiện tinh xảo từ thép cường độ cao chống lật vặn vật lý kịch trần, hoặc bằng Inox phòng sạch cao cấp, vận hành kiên cố vượt vòng đời thiết bị.
• Vận hành mượt mà & Độ ổn định cao: Sử dụng hệ thống động cơ bơm tạo chân không hiệu suất lớn, cụm van điều áp cơ điện tử thông minh nhập khẩu chính hãng từ các thương hiệu hàng đầu Tây Âu và Nhật Bản, giúp hành trình gắp lật thả xô vô cùng êm ái, triệt tiêu hoàn toàn tiếng ồn rung lắc cơ học.
• May đo giải pháp cá nhân hóa đạt chuẩn GMP: ABM Việt Nam sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng đo đạc thực tế mặt bằng xưởng, khảo sát quy cách kích thước xô, can, phuy cụ thể của từng doanh nghiệp để cấu hình module đĩa hút bám khít lý tưởng nhất, đi kèm đầy đủ hồ sơ kỹ thuật thẩm định xưởng.

Đội ngũ chuyên viên và kỹ sư dày dặn kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý doanh nghiệp từ khâu khảo sát thực tế, tính toán cấu hình tối ưu dòng chảy vật tư cho đến dịch vụ lắp đặt chuyển giao công nghệ và bảo trì định chuẩn chu đáo trọn đời sản phẩm.



Để ABM Việt Nam có thể lập bảng tính toán công nghệ và gửi bản vẽ thiết kế kèm báo giá tối ưu chi phí đầu tư nhất cho doanh nghiệp, xin vui lòng chia sẻ thêm một số thông tin kỹ thuật:

• Khối lượng lớn nhất của can, xô, hoặc thùng phuy doanh nghiệp cần nâng hạ là bao nhiêu kilôgam?
• Doanh nghiệp ưu tiên giải pháp hút bám từ mặt nắp trên đỉnh hay gắp bám từ thành vách cong bên hông bao bì?
• Mặt bằng khu vực sản xuất ưu tiên sử dụng cần trục quay Jib gắn cột đứng cố định, cần trục bắt treo vào cột nhà xưởng có sẵn hay lắp hệ thống khung ray treo áp trần nhà máy?



Thiết bị nâng hạ hút chân không cho can, xô, thùng, chậu, thùng phuy, bình hỗ trợ nâng và xử lý các thùng phuy, lon hoặc thùng là những hoạt động khó khăn và nặng nhọc. Cho dù ở đầu của dây chuyền sản xuất hay trong quá trình phân phối, việc xử lý các tải này có thể lặp đi lặp lại và gây nguy hiểm cho sức khỏe của người vận hành.

Việc xếp các thùng phuy, hoặc xếp các lon lên xe tải hoặc kho hậu cần, liên quan đến việc nâng các tải nặng liên tục và lặp đi lặp lại. Sau khi chiết đầy, chai, thùng và thùng phuy trở nên đủ nặng để trực tiếp gây ra các bệnh nghề nghiệp như tai nạn, MSD (Rối loạn cơ xương). Do đó, việc trang bị cho người vận hành các giải pháp xử lý, cả về an toàn và các vấn đề về năng suất trở nên cần thiết. Các nhà điều hành được hỗ trợ bởi một chiếc xe cobotic (robot hợp tác) duy trì tốc độ không đổi, không giống như các nhân viên được yêu cầu nâng vài trăm kg tải mỗi giờ.

Cuối cùng, các giải pháp ống nâng của chúng tôi đảm bảo an toàn cho người lao động và doanh nghiệp, đặc biệt là khi chất lỏng chứa trong tải là nguy hiểm: các sản phẩm hóa chất, chất ăn mòn, axit, dễ cháy, ... Sản phẩm của chúng tôi có thể được trang bị các thiết bị an toàn ngăn ngừa giải phóng tải hoặc đảo ngược không kiểm soát được.

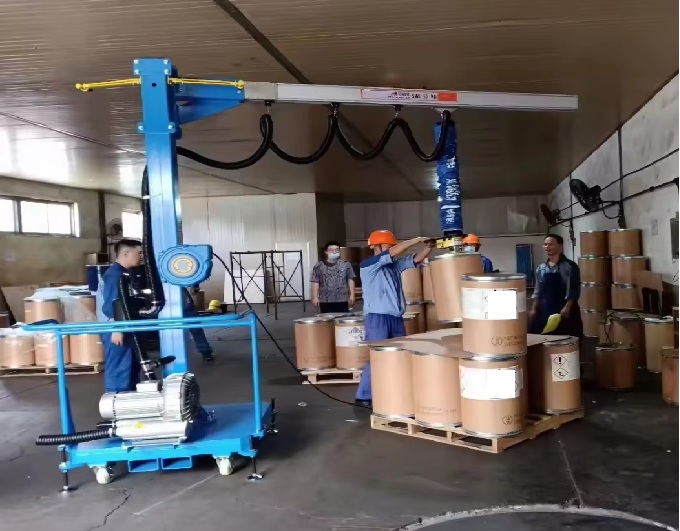

Xử lý thùng phuy

Thùng phuy là những thùng chứa được thao tác liên tục: chẳng hạn như các thùng bia được tái sử dụng để đổ đầy lại bởi các nhà máy bia. Trong bối cảnh đó, việc xử lý các thùng bia đang là vấn đề tái diễn vì nhiều lần phải xử lý tải trọng lên đến 50 kg.

Thiết bị nâng hạ của chúng tôi thiết kế và sản xuất cho các giải pháp xử lý cho các nhà máy bia và các ngành nghề khác liên quan đến việc nâng các thùng phuy có trọng lượng lên đến 300 kg.

Xử lý lon

Không giống như xử lý thùng phuy, lon được nâng lên bằng các vòng với một công cụ thích hợp, được thiết kế và sản xuất theo nhu cầu của khách hàng. Do đó, các vấn đề gặp phải trong quá trình xử lý đồ hộp là khác nhau đối với từng loại đồ chứa, đặc biệt là tùy theo mục đích sử dụng: lấp đầy trong dây chuyền sản xuất, đổ rỗng, xử lý / xếp dỡ đồ hộp, v.v.

Việc nâng đồ hộp có thể nguy hiểm khi các chất chứa trong đó dễ cháy hoặc ăn mòn. Do đó, cần phải đảm bảo rằng người vận hành sẽ không làm đổ hoặc đổ tải. Các giải pháp hỗ trợ xử lý nâng hạ chân không được thiết kế đặc biệt để đáp ứng mọi nhu cầu.

Nghiêng thùng phuy hoặc lon

Việc nghiêng thùng phuy hoặc đảo ngược thùng có thể phức tạp khi chất chứa phải được xả ở độ cao: Vị trí mà người vận hành sử dụng có thể chứng minh là không tiện dụng. Những tình huống này thường là nguồn gốc của MSD (Rối loạn cơ xương).

Trong trường hợp có chất lỏng nguy hiểm, hoạt động càng trở nên quan trọng hơn vì sự cố tràn có thể dẫn đến tai nạn lao động và ngừng việc kéo dài. Thiết bị nâng hạ của chúng tôi thích ứng với tải trọng và quy trình sản xuất của bạn để cung cấp các giải pháp xử lý ống nâng được thực hiện theo từng thước đo.

Xử lý xô

Người điều hành nhà máy sản xuất sơn và nhà phân phối của họ có thể di chuyển vài tấn thùng sơn mỗi ngày. Sự lặp đi lặp lại và trọng lượng của những tải trọng này tạo ra MSD (Rối loạn cơ xương), do đó gây ra ngừng trệ công việc.

Thiết bị nâng hạ chân không của chúng tôi cung cấp các giải pháp xử lý ống nâng để tăng năng suất của người vận hành đồng thời loại bỏ nguy cơ MSD.
