Máy Đóng Gói Thuốc Bảo Vệ Thực Vật Tự Động

1. Định nghĩa máy đóng gói thuốc bảo vệ thực vật tự động

Máy đóng gói thuốc bảo vệ thực vật tự động (tên tiếng Anh: Automatic pesticide packing machine) là một hệ thống thiết bị công nghiệp tích hợp công nghệ tự động hóa, điều khiển lập trình và cơ khí chính xác. Máy thực hiện chu trình khép kín từ cấp liệu, định lượng, tạo túi (hoặc cấp chai), chiết rót, niêm phong đến cắt màng thành phẩm mà không cần sự can thiệp trực tiếp từ con người. Hệ thống này được thiết kế cô lập hoàn toàn môi trường độc hại bên trong để ngăn chặn hóa chất phát tán ra nhà xưởng.



2. Ứng dụng thực tế trong ngành hóa nông

Thiết bị đóng vai trò là máy đóng gói hóa nông và máy đóng gói nông dược cốt lõi, phục vụ đa dạng nhu cầu đóng gói thương mại:

• Kiểm soát dịch hại: Các dòng máy đóng gói thuốc trừ sâu tự động xử lý các hoạt chất lỏng hoặc bột độc tính cao.
• Diệt cỏ và nấm bệnh: Máy đóng gói thuốc diệt cỏ tự động và máy đóng gói thuốc diệt nấm tự động giúp chia liều chính xác cho các dạng đóng gói nhỏ (gói đơn) đến bao bì lớn.



3. Đặc điểm kỹ thuật nổi bật

• Vật liệu kháng ăn mòn cực cao: Toàn bộ phần tiếp xúc nguyên liệu sử dụng vật liệu Inox 316L, Teflon (PTFE) hoặc Viton để chống chịu sự ăn mòn của axit, kiềm và các dung môi hữu cơ mạnh.
• Cơ cấu hàn cắt xung nhiệt siêu âm: Tạo ra đường hàn kín tuyệt đối, chịu lực xé tốt, ngăn chặn rò rỉ hóa chất ra môi trường lưu thông.
• Tích hợp module thu hồi khí và bụi: Áp suất âm được duy trì tại đầu chiết xả giúp thu gom triệt để hơi dung môi hoặc bụi mịn về bộ lọc trung tâm.



4. Lợi ích chiến lược cho doanh nghiệp

• An toàn lao động tuyệt đối: Loại bỏ 99% nguy cơ công nhân tiếp xúc trực tiếp với hóa chất, đáp ứng tiêu chuẩn HSE.
• Tối ưu hóa hao hụt nguyên liệu: Độ chính xác cơ điện tử cao giảm thiểu sai số chiết rót.
• Tốc độ đột phá: Hệ thống vận hành liên tục 24/7 với sản lượng vượt trội so với các phương pháp bán tự động.
• Nâng cao giá trị thương hiệu: Thành phẩm bao bì vuông vắn, đường seal sắc nét, hỗ trợ chống hàng giả tốt.

5. Phân loại máy đóng gói thuốc BVTV tự động

Dựa trên trạng thái vật lý và đặc tính lưu biến của chế phẩm, thiết bị được chia thành hai nhánh công nghệ riêng biệt:

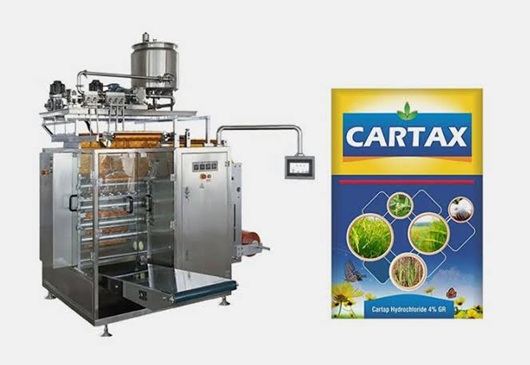

5.1. Máy đóng gói thuốc BVTV EC, SC, SL tự động

• Ứng dụng: Chuyên dụng cho các chế phẩm dạng lỏng, nhũ dầu (EC), huyền phù (SC), hoặc dung dịch tan trong nước (SL).
• Thuật ngữ kỹ thuật quốc tế: Automatic EC, SC, SL liquid packing machine.
• Cơ chế: Sử dụng hệ thống bơm piston servo, bơm rotor hoặc lưu lượng kế điện từ (Flowmeter) chống sủi bọt và chống nhỏ giọt kỹ thuật.

5.2. Máy đóng gói thuốc BVTV WP, WG tự động

• Ứng dụng: Chuyên dụng cho các chế phẩm dạng bột thấm nước (WP) hoặc hạt/cốm phân tán trong nước (WG).
• Thuật ngữ kỹ thuật quốc tế: Automatic WP, WG packing machine.

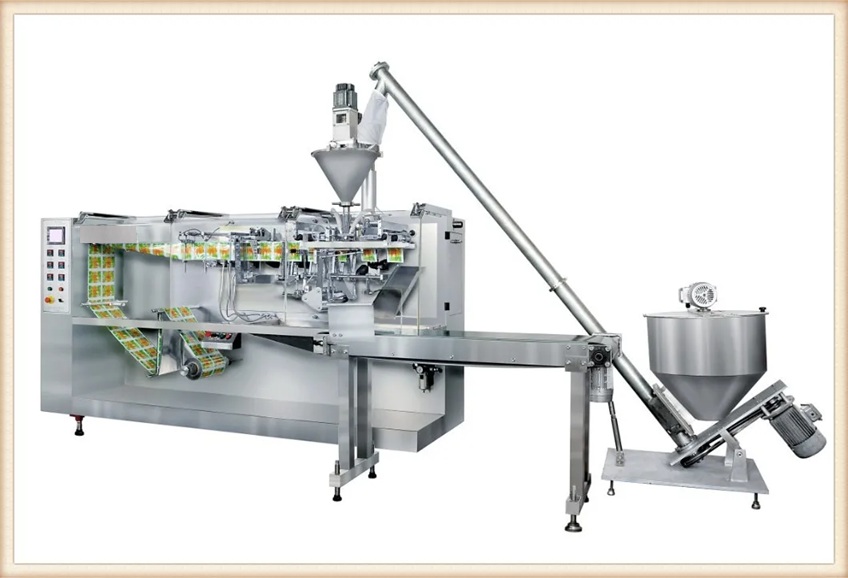

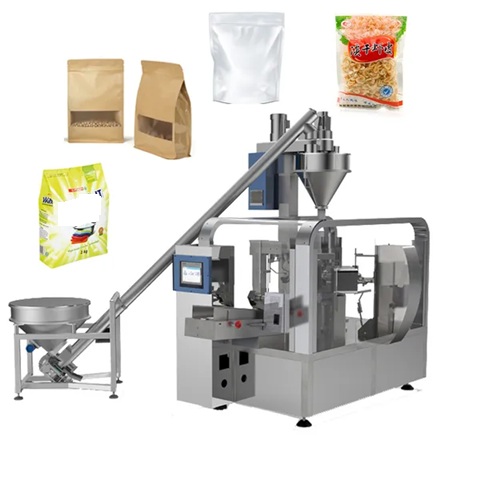

• Cơ chế: Tích hợp trục vít định lượng điều khiển bằng động cơ Servo (cho bột WP) hoặc hệ thống cân điện tử định lượng đa đầu (cho hạt WG).



6. Cấu tạo chi tiết máy đóng gói thuốc bảo vệ thực vật tự động

Một hệ thống tiêu chuẩn bao gồm các cụm module chức năng liên kết dạng Modularity:

1. Khung máy và vỏ bảo vệ: Kết cấu SUS 304 dày, có cửa kính cường lực kín khí tích hợp công tắc an toàn (Safety Interlock).
2. Cụm cấp liệu và định lượng: Bồn chứa nguyên liệu (có cánh khuấy đảo liên tục đối với dạng huyền phù SC để tránh lắng cặn) nối liền với đầu định lượng trục vít hoặc bơm van một chiều.
3. Cụm tạo hình bao bì: Trục gá cuộn màng mâm quay, bộ phận dẫn hướng và máng tạo túi (Forming Shoulder) cơ khí chính xác.
4. Hệ thống hàn cắt niêm phong: Thanh gia nhiệt đúc bằng đồng hợp kim, điều khiển dải nhiệt bằng thuật toán PID kỹ thuật số độc lập.
5. Tủ điều khiển trung tâm: Bộ não PLC (Siemens / Mitsubishi), màn hình cảm ứng HMI trực quan, biến tần điều tốc và sensor tiệm cận bắt điểm đen màng (Photoelectric Sensor).



7. Nguyên lý hoạt động của máy đóng gói thuốc bảo vệ thực vật tự động

Chu trình vận hành của máy diễn ra theo các bước tuyến tính khép kín:

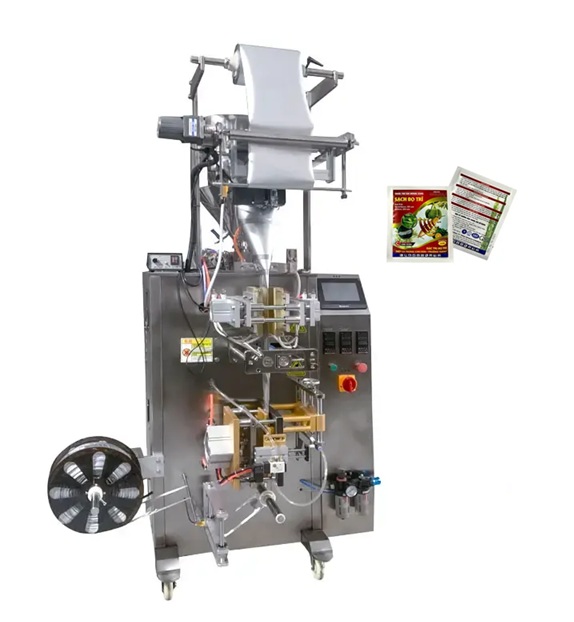

• Bước 1: Kéo màng và tạo túi: Động cơ servo kéo cuộn màng qua hệ thống con lăn căng màng và máng tạo hình tạo thành ống màng bao bì.
• Bước 2: Hàn dọc và định lượng xả liệu: Thanh hàn dọc ép nhiệt định hình biên dọc của túi. Đồng thời, PLC kích hoạt đầu chiết phóng một lượng hóa chất chuẩn xác vào lòng ống màng.
• Bước 3: Hàn ngang và cắt thành phẩm: Hệ thống kéo màng dịch chuyển túi xuống, thanh hàn ngang ép kín miệng túi dưới và đáy túi kế tiếp. Dao cắt cơ khí hoặc dao cắt răng cưa phân tách túi thành sản phẩm độc lập.
• Bước 4: Thổi khí trơ (Tùy chọn): Khí Nitơ được phun vào túi trước khi hàn kín nhằm loại bỏ Oxy, bảo vệ dược tính của thuốc không bị oxy hóa.



8. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Bộ phận kỹ thuật và thu mua cần lưu ý các thông số cốt lõi dưới đây khi thiết lập bảng yêu cầu kỹ thuật (URS):

Thông số kỹ thuật	Khoảng giá trị phổ biến	Ý nghĩa công nghệ
Dải định lượng	10g – 1000g hoặc 20ml – 1000ml	Xác định giới hạn quy cách đóng gói trên cùng một model máy
Tốc độ vận hành	30 – 80 túi/phút (Tùy dung tích)	Xác định công suất và sản lượng thực tế của dây chuyền
Vật liệu chế tạo	SUS 304 (vỏ), SUS 316L (tiếp xúc)	Đảm bảo tính bền, chống ăn mòn hóa chất
Sai số định lượng	0.5 – 1 %	Kiểm soát tiêu hao nguyên liệu và tính đồng đều
Độ rộng màng tối đa	120mm – 420mm	Giới hạn kích thước chiều ngang lớn nhất của túi thuốc
Áp suất khí nén	0.6 – 0.8 MPa	Đảm bảo áp lực vận hành cho các xylanh và cơ cấu chấp hành
Kiểu túi bao bì	Hàn 3 biên, 4 biên, túi gối hàn lưng	Phù hợp định dạng thương hiệu và tiêu chuẩn đóng gói



9. Cách lựa chọn sản phẩm phù hợp

• Phù hợp trạng thái lý hóa: Tuyệt đối không dùng chung một cơ cấu định lượng cho cả dạng bột và lỏng. Hãy tách biệt hệ thống trục vít (cho bột) và hệ thống bơm (cho lỏng).
• Độ tương thích của gioăng phớt: Hóa chất BVTV dạng nhũ dầu (EC) chứa dung môi thơm (Xylene, Toluen) rất dễ làm mủn các loại cao su thông thường. Hãy yêu cầu nhà cung cấp sử dụng gioăng Viton, Silicon chịu dung môi hoặc Teflon.
• Cơ chế thay thế khuôn nhanh (Quick Changeover): Chọn máy có kết cấu tháo lắp dưỡng túi bằng chốt định vị không dùng dụng cụ, giúp giảm thời gian chết xuống dưới 15 phút khi đổi kích thước bao bì.



10. Lưu ý quan trọng khi vận hành – bảo trì – bảo dưỡng

• Quy trình vệ sinh súc rửa (CIP): Sau mỗi ca chạy máy, cần súc rửa sạch hệ thống đường ống và bồn chứa. Đối với hóa nông, việc nhiễm chéo thuốc (ví dụ: dư lượng thuốc diệt cỏ lẫn vào thuốc trừ sâu ca sau) sẽ gây thiệt hại nghiêm trọng cho cây trồng của người dùng cuối.
• Kiểm tra độ mòn dao cắt và thanh nhiệt: Vệ sinh cặn bám, màng cháy trên thanh hàn định kỳ hàng ngày bằng bàn chải đồng chuyên dụng để tránh hiện tượng rò rỉ nhiệt.
• Kiểm soát bôi trơn khí nén: Đảm bảo bộ lọc khí bộ ba (Lọc - Điều áp - Tra dầu) hoạt động tốt để cấp dầu bôi trơn cho các xylanh hành trình.
• Trang bị bảo hộ bắt buộc: Kỹ thuật viên bảo trì phải đeo mặt nạ lọc độc hữu cơ/vô cơ và găng tay dày khi can thiệp vào vùng cơ cấu chiết rót.

11. Xu hướng phát triển và công nghệ mới

Thế hệ máy đóng gói thuốc bảo vệ thực vật tự động toàn cầu (Automatic agrochemical packing machine) đang tích hợp các đột phá:

• Truyền động Full-Servo Linkage: Thay thế hoàn toàn hệ thống cam và xích cơ khí bằng các động cơ servo độc lập điều khiển qua trục ảo, giúp máy chạy êm ở tốc độ cực cao và giảm hao mòn vật lý.
• Chẩn đoán lỗi thông minh từ xa (IoT Gateway): Tích hợp module truyền thông công nghiệp cho phép kỹ sư nhà sản xuất truy cập qua Cloud để nạp lại chương trình, xử lý lỗi phần mềm từ xa mà không cần tới nhà máy.
• Tương thích màng sinh học và màng mỏng: Cải tiến thuật toán kiểm soát nhiệt độ thời gian thực để đóng gói màng PE đơn lớp hoặc màng tự hủy sinh học, giảm thiểu rác thải nhựa khó phân hủy.



12. Câu hỏi thường gặp (FAQ)

1. Làm thế nào để kiểm soát bụi không bám vào biên hàn khi đóng gói thuốc bột WP?

Trả lời: Cần tích hợp cơ cấu cắm sâu vòi xả đáy túi (Bottom-up filling) đi kèm cụm kẹp rung túi ép khí trước khi hàn, song song đó kết nối chụp hút bụi áp suất âm để gom triệt để bụi phát tán tại miệng túi.

2. Nhiệt độ thanh hàn không ổn định dẫn đến cháy màng hoặc hở biên do đâu?

Trả lời: Thường do rơ le bán dẫn (SSR) bị chập hoặc cảm biến nhiệt độ (Thermocouple) bị lệch vị trí, tiếp xúc kém. Cần kiểm tra lại thông số Autotuning PID trên màn hình điều khiển.

3. Tại sao bơm piston chiết thuốc lỏng sau vài tháng bị kẹt, xước lòng xylanh?

Trả lời: Do các hạt rắn lơ lửng trong thuốc dạng huyền phù (SC) có độ cứng cao ma sát liên tục. Giải pháp là cần nâng cấp lòng piston sang vật liệu gốm kỹ thuật (Ceramic) hoặc sử dụng lưu lượng kế điện từ thay thế bơm piston.

4. Máy đóng gói có thể tích hợp trực tiếp máy in hạn sử dụng và máy dán nhãn không?

Trả lời: Hoàn toàn được. PLC trung tâm của máy có sẵn các cổng kết nối ngoại vi (I/O) để đồng bộ tín hiệu với máy in phun date (Inkjet), máy in truyền nhiệt (TTO) hoặc hệ thống cân kiểm tra khối lượng tự động.

5. Mất bao lâu để thay đổi một khổ túi bao bì mới trên hệ thống máy tự động?

Trả lời: Với các dòng máy hiện đại sử dụng dưỡng tạo hình tháo lắp nhanh và thay đổi chiều dài túi bằng cài đặt số trên HMI, kỹ thuật viên chỉ mất từ 10 - 20 phút để hoàn thành việc chuyển đổi khổ túi.



13. Công ty TNHH Công Nghệ ABM – Nhà cung cấp giải pháp đóng gói tự động hóa chất lượng cao

Khi đầu tư hệ thống đóng gói hóa chất, sự ổn định của thiết bị là yếu tố sống còn quyết định chuỗi cung ứng của doanh nghiệp. Công ty TNHH Công Nghệ ABM tự hào là đơn vị tiên phong chuyên cung cấp các giải pháp đóng gói thuốc bảo vệ thực vật tự động hóa phân khúc cao cấp tại thị trường Việt Nam.

Ưu thế công nghệ vượt trội từ Công ty TNHH Công Nghệ ABM:

• Sản phẩm chất lượng cao: Thiết bị được thiết kế tối ưu hóa cấu trúc cơ khí, sử dụng các mác thép không gỉ cao cấp chịu hóa chất. Linh kiện cốt lõi (PLC, Servo, Sensor, Khí nén) được chọn lọc nghiêm ngặt từ các thương hiệu đầu ngành như Siemens, Omron, SMC, Schneider.
• Hệ thống tự động vận hành tốc độ cao: Giải pháp lập trình điều khiển thông minh tối ưu hóa tiến trình cơ điện tử, giúp máy đạt năng suất cực đại mà vẫn đảm bảo độ chính xác biên hàn tuyệt đối.
• Độ bền bỉ và Tính ổn định cơ học vượt thời gian: Khung bệ máy đúc dày chịu lực tốt, giảm thiểu tối đa rung động bậc cao khi máy chạy công suất lớn, đảm bảo tuổi thọ thiết bị kéo dài trên 10 năm trong môi trường nhà máy hóa chất khắc nghiệt.
• Đội ngũ kỹ thuật chuyên sâu: Công ty TNHH Công Nghệ ABM sở hữu đội ngũ kỹ sư dày dặn kinh nghiệm, am hiểu sâu sắc đặc tính lưu biến của từng nhóm thuốc (EC, SC, SL, WP, WG) để đưa ra thiết kế tùy biến hoàn hảo nhất cho nhà xưởng của bạn.
