Lò nhiệt luyện chân không

Lò nhiệt luyện chân không

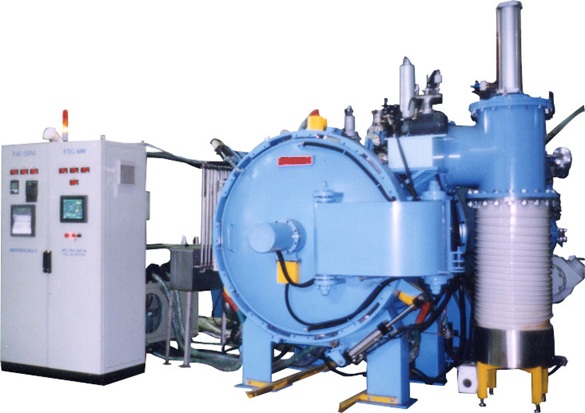

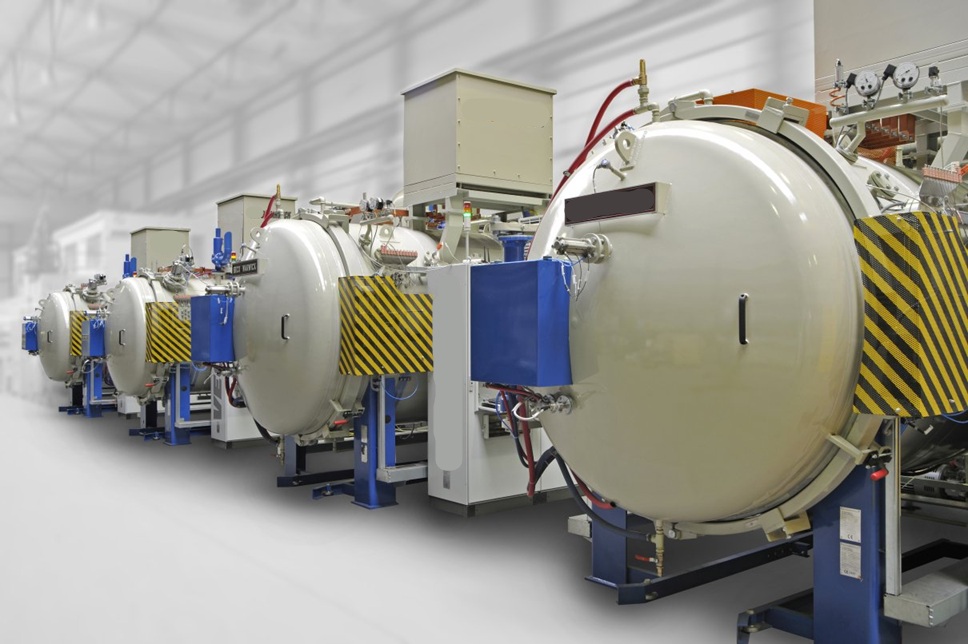

Lò nhiệt luyện chân không (tên tiếng Anh chuyên ngành là vacuum heat treatment furnace) là đỉnh cao của công nghệ xử lý cơ nhiệt hiện đại. Đối với các kỹ sư trưởng, bộ phận thu mua công nghệ và các chủ doanh nghiệp chế tạo cơ khí chính xác, thiết bị này đóng vai trò quyết định trong việc thay đổi cấu trúc cơ lý vi mô của vật liệu kim loại, đồng thời bảo vệ tuyệt đối độ thẩm mỹ và dung sai kích thước khắt khe của sản phẩm cuối.

Bài viết này cung cấp góc nhìn chuyên sâu từ tổng quan, cấu tạo cho đến các tiêu chí cốt lõi khi lựa chọn giải pháp gia nhiệt áp suất âm trong công nghiệp.



1. Định nghĩa lò nhiệt luyện chân không là gì?

Lò nhiệt luyện chân không là dòng lò nung công nghiệp khép kín mà toàn bộ chu trình gia nhiệt và làm nguội vật liệu được thực hiện bên trong một buồng kín đã được hệ thống bơm cơ học kẹp bơm khuếch tán hút cạn không khí, tạo ra áp suất âm cực thấp (độ chân không đạt từ 10^-2 mbar đến dải siêu cao dưới 10^-6 mbar).

Việc triệt tiêu hoàn toàn sự xuất hiện của các phân tử oxy, hydro và hơi nước giúp loại bỏ tận gốc các phản ứng oxy hóa, thoát các-bon hay nhiễm bẩn bề mặt kim loại ở nhiệt độ cao.



2. Ứng dụng công nghệ đa năng trong sản xuất

Nhờ tích hợp lập trình PLC linh hoạt, một hệ thống vacuum heat treatment furnace cao cấp có thể cấu hình cấu trúc để thực hiện đa dạng các giải pháp công nghệ chuyên biệt:

• Lò tôi chân không (vacuum hardening furnace): Nâng nhiệt độ phôi lên vùng Austenit hóa rồi dập nguội nhanh bằng khí Nitơ áp lực cao, giúp tăng độ cứng đỉnh cho các mác thép làm khuôn dập nguội SKD11, khuôn dập nóng SKD61.
• Lò ram chân không (vacuum tempering furnace): Gia nhiệt phân cấp thấp hơn sau khi tôi nhằm khử bỏ ứng suất dư nội tại, hiệu chỉnh độ dẻo dai lý tưởng cho chi tiết khuôn.
• Lò ủ chân không (vacuum annealing furnace): Làm mềm vật liệu, đồng đều hóa cấu trúc hạt vi mô của phôi thép hợp kim cao trước khi đưa vào máy phay, tiện CNC.
• Lò hàn chân không (vacuum brazing furnace): Công nghệ liên kết khuếch tán các chi tiết kim loại khác mác hoặc dán dầm kết cấu cánh quạt, bộ trao đổi nhiệt siêu sạch bằng lá hợp kim nóng chảy.
• Lò thấm cacbon chân không (vacuum carburizing furnace): Phun lượng nhỏ khí axetylen ở áp suất thấp để làm giàu cacbon lớp bề mặt, tăng cơ tính chịu mài mòn cho lõi trục bánh răng.
• Lò thấm nitơ chân không (vacuum nitriding furnace): Khuếch tán ion nitơ sâu vào các bước ren hẹp, tạo lớp màng trắng cứng siêu vi mà không dính bẩn hay biến dạng.
• Lò thiêu kết chân không (vacuum sintering furnace): Công nghệ nén ép khối, làm đặc liên kết các cấu kiện chế tạo từ luyện kim bột, hợp kim carbide cứng WC-Co hoặc linh kiện in 3D kim loại.
• Lò mạ chân không (vacuum metallizing furnace): Sử dụng dòng hồ quang phóng điện bốc hơi vật liệu đích để phủ các màng mỏng PVD, màng titan lên bề mặt dụng cụ cắt gọt để nhân đôi tuổi thọ làm việc.



3. Đặc điểm kỹ thuật và lợi ích vượt trội

Đặc điểm cấu trúc cơ điện tử nặng

• Hệ tháp bơm chân không liên hoàn: Phối hợp đồng bộ từ bơm vòng dầu thô, bơm tăng áp Roots cho đến trạm bơm khuếch tán dầu, tối ưu hóa thời gian rút cạn buồng khí quyển.

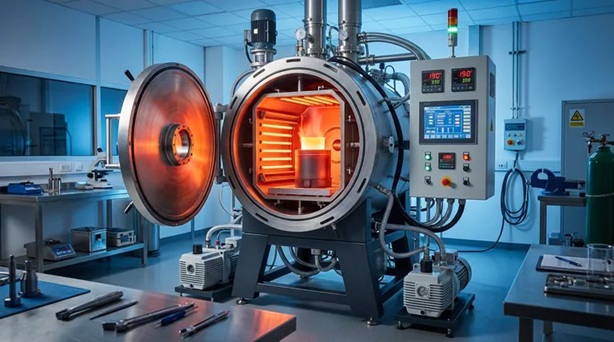

• Buồng gia nhiệt chịu nhiệt cao (Hot Zone): Vách lò trong được chế tạo hoàn toàn bằng các thanh dầm Graphite nguyên khối hoặc kim loại quý Molybdenum chịu được dải nhiệt độ khốc liệt bền bỉ.
• Hệ thống tôi khí nén cao áp (Gas Quenching): Động cơ quạt cưỡng bức công suất lớn thổi luồng khí trơ qua bộ trao đổi nhiệt áo nước, giải nhiệt phôi với áp lực tùy chỉnh từ 2 bar đến 15 bar.

Lợi ích sản xuất cho doanh nghiệp

• Sản phẩm sáng bóng hoàn hảo: Không để lại lớp vảy oxit đen, giữ nguyên màu xám bạc tự nhiên của kim loại. Doanh nghiệp cắt giảm hoàn toàn chi phí phun bi hay mài bóng sau xử lý.
• Triệt tiêu rủi ro cong vênh biến dạng: Thuật toán PID kiểm soát đa vùng gia nhiệt giúp phân bổ nhiệt lượng tăm tắp với sai số dưới ± 3^oC, triệt tiêu các vết rạn nứt vi mô ứng suất nhiệt.
• Vận hành khép kín tự động: Lập trình sẵn hàng trăm quy trình công nghệ qua giao diện HMI trực quan, giảm thiểu sai sót chủ quan của công nhân vận hành.



4. Cấu tạo và nguyên lý hoạt động hệ thống hầm kẹp chân không

Cấu tạo chi tiết các module chức năng

Mọi hệ thống vacuum heat treatment furnace tiêu chuẩn bao gồm các cụm cơ cấu liên động khép kín:

[Nước tuần hoàn làm mát vỏ lò] ──> [Hệ tháp bơm chân không đa tầng] │ [Tủ điện điều khiển SCR / PID] ──> [Buồng gia nhiệt Hot Zone (Graphite/Moly)] │ [Hệ bình tích áp khí trơ] ──> [Bộ trao đổi nhiệt & Quạt tôi cao áp]

1. Vỏ lò nước làm mát (Double-layer Water-cooled Shell): Kết cấu hai lớp thép dày kẹp đường nước giải nhiệt Chiller tuần hoàn chạy quanh bảo vệ vỏ ngoài luôn mát mẻ an toàn.
2. Đầu gá đo lường và van chặn chân không: Các cảm biến đo lường áp suất âm sâu Pirani/Penning liên kết trực tiếp tủ điều khiển trung tâm.
3. Hệ nguồn Thyristor (SCR Power Cabinet): Tinh chỉnh dòng điện cường độ lớn chạy qua các thanh sấy, điều tốc độ tăng nhiệt phân cấp

Nguyên lý hoạt động kỹ thuật

Chi tiết cơ khí được làm sạch dầu mỡ, đặt lên đồ gá kẹp đẩy vào buồng hầm -> Cửa lò khóa kín tự động -> Hệ tháp bơm xả nạp hút kiệt buồng lò đạt ngưỡng chân không thiết kế -> Hệ thanh nhiệt sấy nâng dần nhiệt độ phân cấp để tránh sốc nhiệt phôi -> Khi kết thúc thời gian giữ nhiệt làm đều tổ chức Austenite, van xả khí trơ (Nitơ tinh khiết) áp lực lớn phun đầy buồng -> Quạt tăng áp quay cưỡng bức đẩy khí luân chuyển qua bộ làm mát dội thẳng vào sản phẩm để đông cứng cấu trúc mactenxit hoàn hảo.

5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn lò

Để phòng Thu mua kĩ càng kết hợp phòng Kỹ thuật thiết bị chọn đúng cấu hình model, cần soi kỹ các thông số kỹ thuật khắt khe sau:

Thông số kỹ thuật cốt lõi	Ý nghĩa thực tế đối với nhà máy
Kích thước buồng nhiệt hiệu dụng (W x H x L)	Giới hạn không gian xếp dầm, quyết định chiều dài lớn nhất của khối khuôn nạp vào.
Tải trọng tối đa mẻ nung (kg)	Cân nặng tối đa hệ giá đỡ kẹp thanh trượt có thể nâng giữ ổn định ở nhiệt độ cao.
Nhiệt độ đỉnh thiết kế (oC)	Thường đạt từ 1.200 oC đến 1.350 oC, lò thiêu kết đặc biệt có thể vượt ngưỡng 2.000 oC.
Độ chân không giới hạn (Ultimate Vacuum)	Mức áp suất âm sâu nhất tháp bơm đáp ứng (ví dụ: dải 10-3 mbar hoặc dải 10-5 mbar).
Áp lực tôi khí tối đa (Quench Pressure)	Lực phun khí nén tính bằng bar (ví dụ: 6 bar, 10 bar, 15 bar), quyết định tốc độ làm nguội lõi phôi dày.
Tốc độ tăng rò rỉ chân không (Leak Rate)	Chỉ số đánh giá độ khít cơ khí của các hệ gioăng cổ lò (yêu cầu dưới mức 1 x 10-3 mbar/giờ).



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do lò hoạt động kẹp dòng điện lớn, áp suất âm sâu và nhiệt độ cao, quy trình bảo dưỡng cần tuân thủ nghiêm ngặt:

Lưu ý khi vận hành

• Rửa sạch phôi tuyệt đối: Trước khi cho phôi hay khuôn dầm vào lò, toàn bộ sản phẩm bắt buộc phải qua trạm tẩy rửa siêu âm để loại bỏ sạch dầu mỡ làm mát gia công cắt gọt. Dầu thừa hóa hơi dưới nhiệt độ cao sẽ làm nhiễm bẩn đen vách Graphite và hỏng dầu bơm.
• Vệ sinh hệ gioăng cửa hằng ca: Dùng cồn công nghiệp lau sạch bụi rỉ mịn dính trên rãnh cao su cửa lò trước khi đóng nắp. Bụi bẩn dính vào sẽ gây rò rỉ khí quyển, làm mất độ chân không gây xỉn màu sản phẩm.
• Sử dụng can nhiệt bề mặt và can nhiệt lõi: Đối với các sản phẩm khuôn mẫu hình khối dày phức tạp, kẹp cắm trực tiếp hai đầu cảm biến nhiệt độc lập (một ở da ngoài, một ở trung tâm lõi) để theo dõi kiểm soát hành trình tôi phân cấp chuẩn xác.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Kiểm tra mực dầu, màu sắc độ nhớt dầu của các tầng bơm chân không cơ học. Kiểm tra áp lực, nhiệt độ nguồn nước tuần hoàn Chiller giải nhiệt vỏ lò.
• Hằng tuần: Kiểm tra độ rơ cơ khí của cụm khóa xilanh cửa thủy lực. Vệ sinh lưới lọc bụi cặn thép kẹt trước họng hút của bơm.
• Hằng tháng: Thay mới dầu bơm chân không nếu dầu dính cặn keo đổi màu đục. Kiểm tra độ cách điện của hệ thanh sấy nguồn nung với vách thùng lò.



7. Xu hướng phát triển công nghệ mới

Ngành xử lý nhiệt độ chân không toàn cầu đang bứt phá mạnh mẽ theo xu hướng xanh và thông minh hóa:

• Lò chân không nhiều buồng liên hoàn (Multi-chamber continuous system): Thiết kế tách độc lập buồng nung sấy nâng nhiệt với buồng tôi nhanh qua hệ cửa sập kẹp k kín. Phôi dịch chuyển liên tục tịnh tiến giúp triệt tiêu thời gian chờ làm nguội buồng nung, tiết kiệm 40% điện năng tiêu hao nhà xưởng.
• Công nghệ điều biến lấy nhiệt có kiểm soát (Controllable Heat Extraction - CHE): Nghiên cứu tích hợp hệ thống phun phân cấp nitơ lỏng vào dòng khí nitơ tuần hoàn làm mát, nâng hiệu suất rút nhiệt lõi phôi lên gấp rưỡi mà không làm tăng công suất motor quạt thổi.



8. Câu hỏi thường gặp (FAQ) về thiết bị xử lý nhiệt chân không

1. Tại sao lò tôi chân không khí nén áp lực lớn lại vượt trội hơn tôi dầu chân không truyền thống?

Trả lời: Tôi khí trơ (Nitơ) sử dụng áp lực lớn giúp chi tiết nguội đều, đồng nhiệt hơn so với tôi dầu, giảm thiểu tối đa ứng suất co ngót cơ học (gây cong vênh móp méo khuôn dầm). Ngoài ra, tôi khí giúp sản phẩm đi ra sạch sẽ hoàn toàn, không mất chi phí sấy rửa tẩy dầu bám dính bẩn như khi tôi trong bể dầu lỏng.

2. can nhiệt cắm lõi (Core thermocouple) có thực sự cần thiết khi tôi khuôn SKD61 dày không?

Trả lời: Cực kỳ cần thiết. Thép làm khuôn dập nóng như SKD61 có hệ số dẫn nhiệt thấp. Khi da ngoài đã đạt nhiệt độ tôi 1020 ^oC, lớp lõi trung tâm hộp khuôn có thể vẫn bị trễ nhiệt từ 50 ^oC - 100 ^oC. Nếu chỉ dựa vào cảm biến vách lò để kích hoạt tôi khí lạnh, lõi khuôn sẽ không đạt cấu trúc chuyển biến mactenxit lý tưởng, dễ bị nứt nẻ nứt vỡ khi đưa vào dập nhiệt lực lớn.

3. Khí Nitơ dùng dập tôi làm nguội nhanh cần đạt độ tinh khiết bao nhiêu phần trăm?

Trả lời: Áp lực nạp làm mát yêu cầu dòng khí Nitơ trơ đạt độ sạch cao tiêu chuẩn từ 99.999% trở lên (khí 5 số 9). Nếu sử dụng khí công nghiệp thông thường lẫn nhiều tạp chất phần triệu oxy hoặc hơi nước, màng sản phẩm kim loại nóng tiếp xúc sẽ bị phản ứng hóa học xỉn đen bong tróc ngay tức thì.

4. Khi nào doanh nghiệp nên ưu tiên chọn cụm Hot Zone bọc lá Molybdenum thay vì bọc phên Graphite?

Trả lời: Nên chọn buồng sấy nung bằng tấm kim loại quý Molybdenum cho các ứng dụng yêu cầu độ sạch tuyệt đối (Cleanroom) như xử lý linh kiện cấy ghép y học (Titanium xương), linh kiện chip bán dẫn vi mạch, hoặc linh kiện điện tử cao cấp, do Graphite dùng lâu năm dải nhiệt cao có thể phát tán muội bụi cacbon siêu mịn bám vào phôi. Ngược lại, với phân xưởng dán nhãn xử lý khuôn mẫu dầm thép cơ khí thông thường, cấu hình Hot Zone bằng Graphite mang lại chi phí đầu tư phôi rẻ hơn, độ bền lực cơ học dẻo dai và dễ bảo trì thay thế từng phên rời.

5. Hiện tượng nhiễm khí Hydro (Hydrogen embrittlement) trong nhiệt luyện kim loại được xử lý thế nào trong lò chân không?

Trả lời: Hydro tích tụ trong mạng tinh thể tinh vi là nguyên nhân hàng đầu gây ra các vết nứt dòn ngầm kịch phát của thép cường độ cao dưới tải trọng động. Môi trường áp suất âm sâu của lò xử lý nhiệt chân không đóng vai trò như một lực hút cưỡng bức, kéo toàn bộ các phân tử khí Hydro tự do hòa tan trong lõi thép khuếch tán ra ngoài buồng và bị tháp bơm hút xả sạch, triệt tiêu tận gốc hiện tượng dòn Hydro.
