Máy chiết rót đẳng áp

Máy chiết rót đẳng áp

Trong ngành công nghiệp sản xuất nước giải khát, việc đóng gói các sản phẩm chứa khí carbon dioxide (CO₂) như bia, nước ngọt, soda, hay champagne luôn là một trong những quy trình kỹ thuật phức tạp nhất. Nếu sử dụng các phương pháp chiết rót thông thường, sự chênh lệch áp suất sẽ làm bọt khí gas phun trào mãnh liệt, gây thất thoát gas và làm tràn sản phẩm ra ngoài. Để giải quyết triệt để bài toán này, hệ thống máy chiết rót đẳng áp (tiếng Anh kỹ thuật gọi là isobaric filling machine) là thiết bị công nghệ bắt buộc phải có.

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật, giúp các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp lựa chọn được cấu hình thiết bị tối ưu nhất cho nhà máy.



1. Máy chiết rót đẳng áp là gì?

Máy chiết rót đẳng áp là dòng máy đóng gói chuyên dụng được thiết kế để định lượng và nạp các chất lỏng có chứa khí gas hòa tan vào bên trong bao bì (chai thủy tinh, chai nhựa PET, hoặc lon nhôm) trong môi trường áp suất cân bằng.

Nguyên lý cốt lõi của công nghệ này là tạo ra một áp suất khí nén (thường là khí (CO₂) hoặc Nitơ) bên trong chai rỗng sao cho bằng áp suất nội tại của bồn chứa nguyên liệu. Khi áp suất hai bên đã cân bằng tuyệt đối (đẳng áp), chất lỏng sẽ tự động chảy vào chai mượt mà nhờ trọng lực mà không sinh ra hiện tượng sủi bọt hay trào dòng.



2. Ứng dụng thực tế trong sản xuất đồ uống

Hệ thống thiết bị này đóng vai trò là trái tim của các nhà máy sản xuất đồ uống giải khát phổ biến hiện nay:

• Ngành sản xuất bia: Chiết nạp bia tươi, bia thủ công (craft beer), bia lon công nghiệp vào chai thủy tinh hoặc lon nhôm.
• Ngành nước giải khát: Đóng gói các dòng nước ngọt có gas, nước soda, nước tăng lực chứa gas, nước khoáng sủi bọt.
• Ngành rượu vang: Chiết các dòng rượu vang sủi tăm (Sparkling wine), Champagne hay Cider hoa quả.



3. Đặc điểm kỹ thuật nổi bật

• Hệ thống quản lý áp suất kép: Máy tích hợp hệ thống van điều áp điện tử thông minh, liên tục giám sát và cân bằng áp suất giữa bồn chứa tổng và bên trong chai với độ chính xác tính bằng mili-bar.
• Cơ cấu vòi chiết đặc thù chống tạo bọt: Vòi chiết đẳng áp thường có thiết kế hướng dòng chảy áp sát vào thành chai, giúp chất lỏng trượt xuống nhẹ nhàng, triệt tiêu tối đa lực va đập sinh bọt khí.
• Vật liệu chịu áp lực cao: Toàn bộ bồn chứa áp lực, đường ống dẫn khí và vòi chiết được chế tạo dày dặn từ thép không gỉ Inox 316L, chịu được áp suất vận hành liên tục từ 4 đến 6 bar mà không bị biến dạng.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Giữ trọn vẹn hương vị và độ sủi tăm: Kiểm soát tuyệt đối không cho khí (CO₂) bị thất thoát ra ngoài trong suốt chu trình chiết, đảm bảo chất lượng bọt khí đạt chuẩn khi đến tay người tiêu dùng.
• Triệt tiêu hoàn toàn hao hụt sản phẩm: Không còn hiện tượng trào bọt bẩn ra cổ chai, giữ cho bề mặt bao bì và hệ thống băng tải luôn sạch sẽ, vô trùng.
• Năng suất cao, tốc độ vượt trội: Cơ chế cân bằng áp suất cho phép đẩy nhanh tốc độ nạp chất lỏng lên mức tối đa, đáp ứng sản lượng hàng chục ngàn chai mỗi giờ của các nhà máy lớn.

5. Phân loại máy chiết rót đẳng áp hiện nay

Tùy thuộc vào công suất yêu cầu và quy cách bao bì, thiết bị được chia thành các dòng chính:

Theo kết cấu mâm xoay công nghiệp

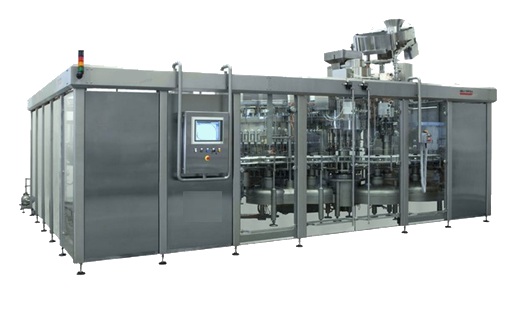

• Khối liên hoàn 3 trong 1 (Rinse-Fill-Cap): Đây là cấu hình phổ biến nhất trong các nhà máy lớn. Hệ thống tích hợp cụm súc rửa chai vô trùng, mâm xoay chiết rót đẳng áp và cụm siết nắp ngay lập tức trên cùng một bệ máy, giúp tối ưu không gian và đảm bảo vệ sinh tuyệt đối.
• Máy chiết rót lon đẳng áp: Dòng máy chuyên dụng có cơ cấu gá đỡ và mâm kẹp phù hợp với vỏ lon nhôm mỏng, tích hợp trực tiếp với máy viền mí lon tốc độ cao.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống isobaric filling machine tự động tiêu chuẩn bao gồm các module kỹ thuật cốt lõi:

[Bồn chứa áp lực CO₂] ---> [Van nạp khí cân bằng] ---> [Vòi chiết hướng thành chai] ---> [Van xả áp từ từ]

• Bồn chứa áp lực (Isobaric Tank): Bồn chứa hình trụ tròn chịu áp, có lớp vỏ áo giữ lạnh ổn định (thường ở 0°C - 4°C để gas giữ tốt nhất), tích hợp hệ thống phao điện tử kiểm soát mực chất lỏng và áp suất khí (CO₂) nạp vào.

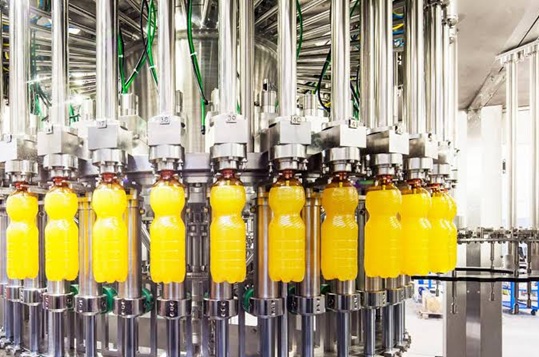

• Cụm vòi chiết đẳng áp: Kết cấu cơ khí chính xác, gồm đường ống dẫn chất lỏng, đường ống dẫn khí (CO₂) nạp áp, và ống thông hơi thu hồi khí thừa. Đầu vòi có gioăng cao su chịu lực để ép chặt làm kín cổ chai.
• Cơ cấu nâng hạ chai (Bottle Lifter): Sử dụng xylanh khí nén hoặc cam cơ khí để đẩy chai đi lên, ép chặt miệng chai vào vòi chiết để bắt đầu quá trình làm kín tạo áp.



7. Nguyên lý hoạt động và quy trình vận hành

Một chu kỳ chiết đẳng áp tiêu chuẩn diễn ra nghiêm ngặt qua 4 bước cơ khí liên hoàn:

1. Ép kín và Nạp khí (CO₂ Flush): Chai rỗng được đẩy lên ép chặt vào vòi chiết. Van khí mở ra, bơm khí (CO₂) vào bên trong chai để đẩy không khí thường ra ngoài, đồng thời nâng áp suất trong chai lên bằng đúng áp suất bồn chứa nguyên liệu.
2. Mở van chiết chất lỏng: Khi áp suất hai bên cân bằng tuyệt đối, lò xo van chất lỏng mở ra. Chất lỏng tự động chảy vào chai theo trọng lực tự nhiên. Khí (CO₂) bị chiếm chỗ trong chai sẽ bị đẩy ngược lại bồn chứa qua đường ống thông hơi.
3. Dừng chiết định lượng: Khi mực chất lỏng dâng lên ngập kín lỗ thông hơi trên đầu vòi, dòng chảy tự động dừng lại theo nguyên lý cân bằng thủy tĩnh.
4. Xả áp từ từ (Snifting): Trước khi hạ chai xuống, một van xả áp phụ (Snift valve) mở ra rất chậm để giải phóng lượng áp suất dư thừa trong cổ chai ra môi trường ngoài. Bước này giúp chất lỏng không bị sốc áp sinh bọt khi rút vòi. Sau đó chai được chuyển đi đóng nắp ngay lập tức.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư và đạt hiệu quả sản xuất cao nhất, bộ phận thu mua cần lưu ý:

• Độ cứng và chất liệu của vỏ chai: Chai thủy tinh chịu áp là lý tưởng nhất. Nếu sử dụng chai nhựa PET, doanh nghiệp phải chọn dòng phôi nhựa dày, đáy chai thiết kế dạng 5 cánh (Petaloid) chịu được áp lực căng phồng tốt.
• Nhiệt độ sản phẩm khi chiết: Khí (CO₂) hòa tan rất nhạy cảm với nhiệt độ. Bia hoặc nước ngọt cần được làm lạnh sâu xuống dưới 4°C trước khi đưa vào máy chiết để quá trình đẳng áp đạt độ ổn định cao nhất.
• Sản lượng mục tiêu: Xác định số sản phẩm/phút để cấu hình số lượng đầu vòi chiết trên mâm xoay (Ví dụ: mâm 12, 18, 24 hoặc 32 vòi).



9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi kiểm tra Datasheet thiết bị từ nhà cung cấp, kỹ sư cơ điện cần chú ý các thông số kỹ thuật sau:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Áp suất làm việc tối đa	Phải đáp ứng dải áp suất ổn định từ 0.2 MPa – 0.4 MPa (2 - 4 bar).
Nhiệt độ chiết khuyến nghị	Đạt hiệu quả tốt nhất ở ngưỡng từ 0°C đến 4°C.
Sai số định lượng thể tích	Tiêu chuẩn nghiêm ngặt ≤ ±1mm về độ cao mực nước cổ chai.
Vật liệu chế tạo bồn và vòi	Thép không gỉ cao cấp Inox 316L, gioăng chịu lực EPDM hoặc Viton.
Hệ thống điều khiển trung tâm	PLC Siemens/Omron tích hợp màn hình cảm ứng HMI chống nước IP65.



10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống mâm xoay áp lực hoạt động êm ái, bền bỉ và tuyệt đối an toàn, quy trình bảo dưỡng phải tuân thủ nghiêm ngặt:

Vận hành ổn định

• Tuyệt đối không thay đổi đột ngột áp suất cấp khí (CO₂) vào bồn chứa khi máy đang chạy liên hoàn.
• Thường xuyên giám sát độ kín của cụm xylanh nâng hạ chai, tránh hiện tượng rò rỉ khí làm chai bị hạ thấp giữa chu kỳ chiết gây nổ chai hoặc bắn tóe liệu.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP vô trùng bắt buộc: Ngay sau khi dừng ca sản xuất, phải chạy quy trình sục rửa CIP tự động khép kín với nước nóng và hóa chất tiệt trùng y tế. Quá trình này giúp tẩy sạch hoàn toàn đường bám dính của nước ngọt hoặc men bia tồn dư trong vòi chiết, ngăn ngừa vi khuẩn lên men hỏng mẻ hàng sau.
• Kiểm tra gioăng phớt chịu áp: Các gioăng cao su tại đầu vòi chiết làm nhiệm vụ ôm chặt miệng chai phải được kiểm tra hàng tuần, thay mới chủ động sau mỗi 2-3 tháng sản xuất để đảm bảo độ kín khít tuyệt đối khi tạo áp suất ngược.
• Bôi trơn hệ thống mâm xoay: Tra dầu mỡ bôi trơn định kỳ vào cụm vòng bi trung tâm và các đường ray cam cơ khí nâng hạ để máy vận hành mượt mà, giảm tiếng ồn.

11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót đẳng áp có chiết được các loại nước uống không có gas (như nước tinh khiết) không?

Được. Khi chiết nước không gas, bạn chỉ cần tắt hệ thống nạp áp suất (CO₂) đầu vào. Lúc này máy sẽ vận hành như một máy chiết rót trọng lực (tự chảy) thông thường. Tuy nhiên, việc này sẽ gây lãng phí công năng của một hệ máy đẳng áp đắt tiền.

2. Tại sao bia khi chiết bằng máy này đôi khi vẫn bị hiện tượng phun bọt ở cổ chai khi vừa rút vòi?

Hiện tượng này thường do công đoạn xả áp phụ (Snifting) diễn ra quá nhanh, hoặc do nhiệt độ làm lạnh của bia chưa đủ sâu (vượt quá 4°C). Khi nhiệt độ cao, khí gas giải phóng mạnh, nếu xả áp đột ngột sẽ gây sốc dòng làm phun trào bọt. Kỹ thuật cần chỉnh lại độ mở của van xả áp chậm hơn.

3. Khí (CO₂) nạp vào chai trước khi chiết có tác dụng gì ngoài việc cân bằng áp suất?

Ngoài mục đích đẳng áp để chống trào bọt, việc dùng khí (CO₂) quét sạch không khí thường ra khỏi chai còn có tác dụng đuổi Oxy (Oxygen scavenging). Việc giảm thiểu tỷ lệ Oxy trong chai giúp bia và nước trái cây không bị oxy hóa, giữ được màu sắc tự nhiên và kéo dài thời hạn bảo quản lưu kho dài lâu.

4. Máy có thể chiết chung cho cả chai nhựa PET và chai thủy tinh được không?

Thường thì đầu vòi chiết có thể dùng chung nếu đường kính miệng chai bằng nhau. Tuy nhiên, cơ cấu gá đỡ bên dưới sẽ có sự khác biệt: Chai thủy tinh cần bệ đẩy chịu lực ép cơ học mạnh, còn chai nhựa PET mỏng thường dùng cơ cấu kẹp cổ chai (Neck-handling) di chuyển trên băng tải để tránh làm móp thân chai.

5. Sai số định lượng của dòng máy này được xử lý như thế nào?

Máy định lượng dựa trên độ dài của ống thông hơi lặn vào cổ chai. Khi chất lỏng dâng lên chặn đứng lỗ thông hơi, chất lỏng sẽ dừng lại ngay lập tức. Do đó, bạn có thể thay đổi dung tích chiết bằng cách thay đổi các ống thông hơi có độ dài ngắn khác nhau một cách dễ dàng.



12. Xu hướng phát triển và công nghệ mới

• Công nghệ định lượng bằng van điện từ điện tử (Electro-pneumatic Filling Valves): Thay thế cho các dòng van mở bằng cam cơ khí cũ. Công nghệ này sử dụng các van điện từ góc xiên hành trình siêu nhanh, cho phép thiết lập chính xác thời gian nạp khí, chiết liệu và xả áp độc lập trên màn hình HMI, giúp tối ưu hóa linh hoạt cho từng công thức đồ uống khác nhau.
• Hệ thống kiểm soát bọt tự động bằng sóng siêu âm: Tích hợp bộ phát sóng siêu âm tần số cao tại vị trí giữa máy chiết và máy đóng nắp, kích thích tạo một lớp bọt mỏng mịn đồng đều trên cổ chai để đuổi hoàn toàn lượng oxy tạp chất cuối cùng ra ngoài trước khi đóng nắp, nâng cao chỉ số an toàn vệ sinh thực phẩm.



13. ABM Việt Nam – Nhà cung cấp dây chuyền máy chiết rót đẳng áp chất lượng cao

Đầu tư vào một hệ thống máy chiết rót áp lực mâm xoay đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực cơ khí chính xác cao và giàu kinh nghiệm công nghệ để đảm bảo tính đồng bộ hoàn hảo giữa hệ thống áp suất khí và dòng lưu chất. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp trọn gói về hệ thống máy chiết rót đẳng áp chất lượng cao.

Những giá trị vượt trội từ giải pháp công nghệ của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống mâm xoay liên hoàn 3 trong 1 thế hệ mới giúp tối ưu hóa sản lượng nhà máy, đẩy nhanh tiến độ đóng gói liên tục với công suất vượt trội.
• Vận hành bền bỉ & Ổn định: Toàn bộ hệ thống bồn chứa áp lực và cụm van vòi được gia công CNC chính xác tuyệt đối từ vật liệu Inox 316L vi sinh cao cấp. Linh kiện cơ điện điều khiển nhập khẩu từ các thương hiệu đầu ngành toàn cầu, đảm bảo thiết bị chạy liên tục 24/7 với tỷ lệ lỗi hỏng tiệm cận bằng 0.
• May đo giải pháp theo yêu cầu độc quyền: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn khảo sát trực tiếp đặc tính sản phẩm (độ bão hòa ga) và quy cách mẫu chai của khách hàng để đưa ra cấu hình thiết kế hệ thống vòi chiết phù hợp nhất với dự án của doanh nghiệp.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình hệ thống đẳng áp chính xác nhất cho dòng sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng đồ uống cụ thể nào (bia tươi, nước ngọt có gas hay rượu vang sủi tăm)?
• Quy cách bao bì bạn sử dụng là dòng chai thủy tinh, chai nhựa PET chịu áp hay lon nhôm (dung tích bao nhiêu mililit)?
• Năng suất mục tiêu mà dây chuyền của bạn cần đạt được là bao nhiêu chai/lon trên mỗi phút?
