Lò đáy di động - Car Bottom Furnace

Lò đáy di động - Car Bottom Furnace

Trong ngành cơ khí chế tạo, đúc kim loại và luyện kim hiện đại, việc tối ưu hóa quy trình xử lý nhiệt cho các chi tiết có kích thước lớn và trọng lượng nặng là một bài toán thách thức. Lò đáy di động chính là giải pháp công nghệ then chốt, giúp các chủ doanh nghiệp và kỹ sư tối ưu hóa năng suất, đảm bảo cơ tính vật liệu đồng đều và tiết kiệm chi phí vận hành.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ cấu tạo, nguyên lý hoạt động đến các tiêu chí kỹ thuật khắt khe, giúp bộ phận kỹ thuật và phòng thu mua lựa chọn được thiết bị phù hợp nhất.



1. Định Nghĩa Lò Đáy Di Động Là Gì?

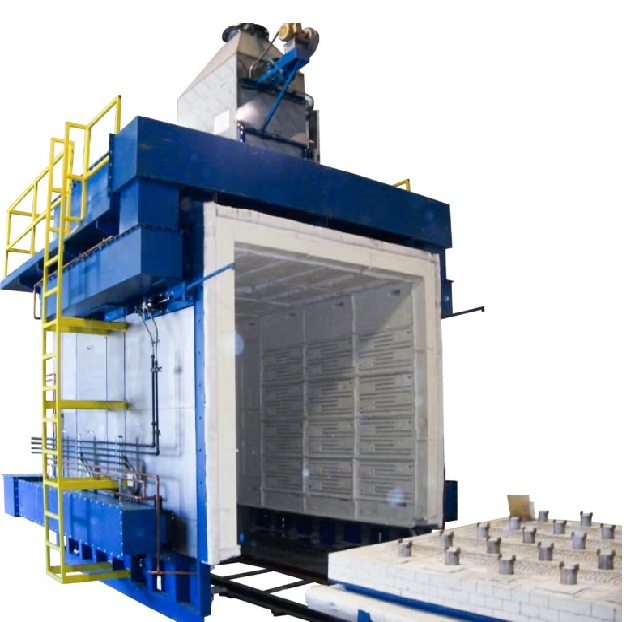

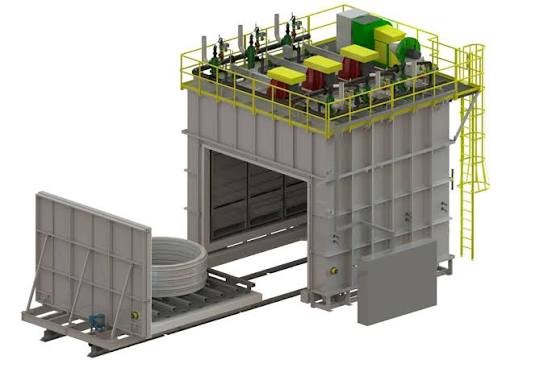

Lò đáy di động (tiếng Anh thường gọi là Bogie Hearth Furnace hoặc Car-Hearth Furnace) là loại lò nhiệt luyện công nghiệp có thiết kế phần đáy lò (nền lò) dạng một chiếc xe độc lập, có thể di chuyển ra vào buồng lò trên hệ thống đường ray.

Thiết kế đặc trưng này cho phép cơ cấu xếp dỡ hàng hóa (phôi đúc, trục cán, kết cấu thép lớn) được thực hiện hoàn toàn bên ngoài buồng lò bằng cầu trục hoặc xe nâng một cách dễ dàng và an toàn, trước khi đưa vào buồng gia nhiệt cố định.



2. Cấu Tạo Chi Tiết Của Hệ Thống Lò

Một hệ thống lò tiêu chuẩn công nghiệp bao gồm các cụm chi tiết cơ khí và điện tử chính sau:

• Vỏ lò cố định: Khung kết cấu thép chịu lực dày, được gia cố chắc chắn để chống biến dạng nhiệt.
• Lớp lót cách nhiệt: Sử dụng gạch chịu lửa cao cấp kết hợp với bông gốm chịu nhiệt ceramic fiber (mật độ cao), giúp giảm thiểu tổn thất nhiệt ra môi trường vỏ.
• Xe đáy di động (Car Bottom): Khung xe thép chịu tải trọng cao, mặt xe được xây bằng gạch chịu lửa chịu nén tốt. Xe tích hợp bánh xe thép chạy trên ray và hệ thống truyền động (động cơ giảm tốc, xích tải hoặc bánh răng).
• Hệ thống làm kín (Sealing System): Bộ phận cực kỳ quan trọng, thường sử dụng cơ cấu làm kín bằng cát (Sand seal) hoặc làm kín bằng sợi gốm ép khí nén (Pneumatic knife seal) nhằm ngăn chặn triệt để hiện tượng thất thoát nhiệt và lọt khí tại khe hở giữa xe và thân lò.

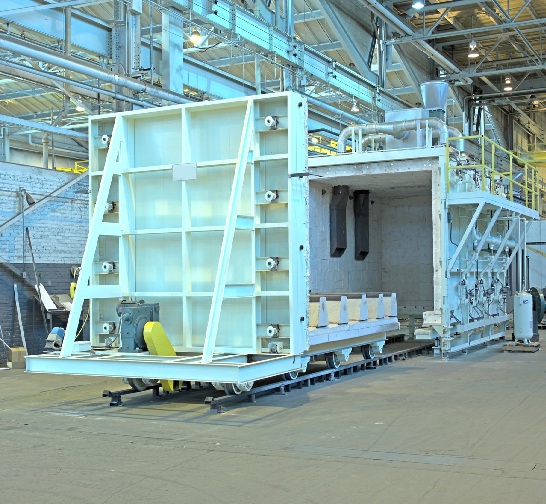

• Cửa lò: Có thể gắn liền vào đầu xe đáy hoặc là cửa nâng hạ độc lập (Vertical lifting door) vận hành bằng xi lanh thủy lực hoặc mô tơ điện.
• Hệ thống gia nhiệt:
  • Lò điện: Sử dụng điện trở dạng sợi (Kanthal), dạng băng hoặc thanh gia nhiệt Sic bố trí các vách tường và trên mặt xe đáy.
  • Lò gas/dầu: Sử dụng hệ thống đầu đốt tốc độ cao (High-velocity burners) bố trí so le để tạo dòng khí lưu thông tối ưu.
• Hệ thống điều khiển: Tủ điện tích hợp PLC (Siemens/Mitsubishi), màn hình HMI và các bộ điều khiển nhiệt độ PID kỹ thuật số, kết nối thiết bị ghi thông số nhiệt tự động (Paperless recorder).



3. Nguyên Lý Hoạt Động Và Quy Trình Vận Hành

Cơ chế hoạt động của Car Bottom Furnace dựa trên nguyên lý gia nhiệt bức xạ kết hợp đối lưu cưỡng bức trong buồng kín. Quy trình diễn ra qua các bước:

1. Xếp tải (Loading): Xe đáy được chạy ra ngoài hoàn toàn. Kỹ thuật viên dùng cầu trục hạ phôi lên mặt xe.
2. Đóng lò: Xe đáy di chuyển vào trong buồng lò thông qua hệ thống truyền động ray. Cửa lò hạ xuống và cơ cấu làm kín kích hoạt.
3. Gia nhiệt và Ủ nhiệt: Hệ thống cấp nhiệt tự động hoạt động theo biểu đồ nhiệt (Heating curve) đã lập trình sẵn trên PLC. Khí nóng tuần hoàn liên tục trong buồng đảm bảo độ đồng đều nhiệt độ cao giữa các vùng (Temperature Uniformity).
4. Làm nguội (Cooling): Tùy thuộc vào công nghệ (ủ, tôi hay ram), lò sẽ làm nguội chậm theo lò hoặc mở cửa xả gió cưỡng bức.
5. Ra tải (Unloading): Xe đáy chạy ra ngoài, hạ phôi và chuẩn bị cho mẻ tiếp theo.

4. Phân Loại Lò Đáy Di Động

Dựa trên nguồn năng lượng và dải ứng dụng, thiết bị được phân chia như sau:

Theo nguồn cấp năng lượng

• Lò đáy di động dùng điện: Kiểm soát nhiệt độ cực kỳ chính xác (sai số ± 5^oC), môi trường sạch, phù hợp cho các chi tiết cơ khí chính xác, hàng hàng không, lò ram.
• Lò đáy di động dùng Gas/Dầu (Gas-fired / Oil-fired): Tốc độ nâng nhiệt nhanh, công suất cực lớn, chi phí năng lượng tối ưu cho các mẻ hàng hàng chục đến hàng trăm tấn (đúc, rèn cỡ lớn).

Theo biên dạng và kết cấu

• Lò đáy xe đơn (1 xe đáy di động).
• Lò đáy di động lật toa (Shuttle Furnace): Hệ thống gồm 2 xe đáy luân phiên, một xe nằm trong lò gia nhiệt, một xe ở ngoài lên xuống hàng, giúp tối ưu hóa thời gian chết và tiết kiệm năng lượng.



5. Ứng Dụng Thực Tế Trong Ngành Xử Lý Nhiệt

Thiết bị này đáp ứng đa dạng các nguyên lý khuếch tán và biến đổi tổ chức tế vi của kim loại. Cụ thể, hệ thống được cấu hình chuyên dụng làm: Lò đáy di động tôi, ram, ủ, thấm cacbon, thấm nitơ và thiêu kết cho nhiều chủng loại phôi:

• Lò nung đáy di động: Phục vụ nung phôi trước khi rèn, dập nóng đối với các trục khuỷu, block máy kích thước lớn.
• Lò nhiệt luyện đáy di động: Thực hiện quy trình ủ khử ứng suất dư (Stress relieving) sau khi hàn các kết cấu bồn bể áp lực, silo.
• Lò xử lý nhiệt đáy di động: Tôi (Quenching) và Ram (Tempering) các chi tiết bánh răng lớn, trục cán thép, khuôn dập cỡ đại để đạt độ cứng và độ dẻo dai va đập yêu cầu.
• Thiêu kết (Sintering): Dùng trong công nghệ luyện kim bột hoặc sản xuất gốm sứ kỹ thuật chịu nhiệt cao.



6. Lợi Ích Vượt Trội Cho Doanh Nghiệp

Đầu tư một hệ thống Car Bottom Heat Treatment Furnace chất lượng mang lại những giá trị kinh tế trực quan:

• Nâng cao an toàn lao động: Việc bốc dỡ các kết cấu nặng hàng chục tấn được thực hiện hoàn toàn ngoài không gian hẹp, giảm thiểu rủi ro va chạm vào vách lò gây hư hỏng lớp bông cách nhiệt.
• Năng suất vượt trội: Thiết kế đa xe (shuttle) cho phép lò hoạt động liên tục, giảm thời gian chờ nguội của lò.
• Chất lượng sản phẩm đồng đều: Nhờ hệ thống tuần hoàn khí tối ưu và phân vùng điều khiển (Multi-zone control), triệt tiêu hiện tượng cong vênh, nứt nẻ do lệch nhiệt.
• Tiết kiệm năng lượng: Các dòng lò hiện đại sử dụng vật liệu cách nhiệt thế hệ mới giúp giảm hao phí tích nhiệt vỏ lên tới 30%.

Thông số kỹ thuật	Ý nghĩa và lưu ý lựa chọn
Kích thước lòng lò hiệu dụng (W x H x L)	Kích thước tối đa của mẻ hàng sau khi đã trừ khoảng cách an toàn với vách lò và nguồn nhiệt (thường cách vách từ 150 - 300mm).
Tải trọng tối đa của xe đáy (Tấn)	Trọng lượng lớn nhất của mẻ hàng mà kết cấu khung xe và hệ thống ray có thể chịu tải mà không bị biến dạng ở nhiệt độ cao.
Nhiệt độ làm việc tối đa	Thường dao động từ 600oC (lò ram) đến 1150 oC - 1250 oC (lò tôi, lò ủ, lò nung rèn).
Độ đồng đều nhiệt độ (Temperature Uniformity)	Đạt tiêu chuẩn khắt khe như AMS 2750G (Class 2: ± 6oC hoặc Class 3: ± 8oC) đối với hàng linh kiện chính xác hoặc hàng không.
Nguồn gia nhiệt & Công suất (kW hoặc kCal/h)	Quyết định tốc độ gia nhiệt (oC/giờ). Cần tính toán công suất phù hợp với tổng khối lượng phôi và thời gian chu kỳ yêu cầu.



8. Hướng Dẫn Vận Hành – Bảo Trì – Bảo Dưỡng An Toàn

Để thiết bị vận hành bền bỉ, doanh nghiệp cần tuân thủ nghiêm ngặt quy trình kỹ thuật:

• Kiểm tra hệ thống làm kín trước mỗi mẻ luyện: Cát làm kín phải đầy đủ, không lẫn tạp chất; các gioăng sợi gốm không bị rách, hở. Khí lọt vào sẽ làm oxy hóa bề mặt phôi và gây tổn hao điện/gas nghiêm trọng.
• Bôi trơn hệ thống cơ khí chuyển động: Định kỳ tra mỡ chịu nhiệt vào các vòng bi bánh xe đáy, xích tải và cơ cấu cụm truyền động cửa lò.
• Kiểm định đầu dò nhiệt (Thermocouple): Các đầu dò nhiệt loại K, S hoặc R cần được hiệu chuẩn định kỳ (3 tháng hoặc 6 tháng/lần) theo tiêu chuẩn SAT/TUS để đảm bảo kết quả đo không bị sai lệch theo thời gian.
• Vệ sinh sàn xe đáy: Loại bỏ vảy oxit sắt (biến tính rơi ra từ phôi sau khi nung) trên bề mặt xe đáy để tránh làm ngắn mạch các thanh điện trở bố trí dưới sàn (nếu có).



9. Xu Hướng Phát Triển Và Công Nghệ Mới

Hiện nay, phân khúc lò nhiệt luyện công nghiệp đang dịch chuyển mạnh mẽ theo xu hướng Industry 4.0:

• Tích hợp phần mềm mô phỏng và quản lý dữ liệu: Lưu trữ toàn bộ biểu đồ nhiệt mã hóa dưới dạng file số không thể sửa đổi, phục vụ việc truy xuất nguồn gốc chất lượng (đặc biệt quan trọng trong ngành sản xuất ô tô - tiêu chuẩn CQI-9).
• Đầu đốt thông minh phát thải thấp (Low NOx Burners): Sử dụng công nghệ đốt tái sinh (Regenerative burners) tận dụng nhiệt khói thải để gia nhiệt trước cho không khí đốt, tiết kiệm đến 25% lượng gas tiêu thụ.
• Hệ thống bốc dỡ tự động (Automated Charging): Kết hợp robot hoặc hệ thống kho thông minh điều khiển xe đáy tự động ra vào mà không cần sự can thiệp thủ công của công nhân.



10. Câu Hỏi Thường Gặp (FAQ)

Q1: Nên chọn lò đáy di động đốt gas hay dùng điện trở?

• Trả lời: Nếu phôi của bạn yêu cầu kiểm soát nhiệt độ cực kỳ nghiêm ngặt, bề mặt không được bám vảy oxit lớn và tải trọng vừa phải, hãy chọn lò điện. Nếu phôi có kích thước cực lớn, cần năng suất cao và muốn tối ưu chi phí vận hành trên mỗi kg sản phẩm, lò gas là ưu tiên hàng đầu.

Q2: Làm sao để xử lý tình trạng phôi bị oxy hóa, biến cứng bề mặt khi nung trong lò này?

• Trả lời: Có thể tích hợp thêm hệ thống phun khí bảo vệ (khí Nitơ hoặc Argon) vào buồng lò trong suốt quá trình gia nhiệt để đuổi oxy, hoặc sử dụng dòng lò đáy xe chuyên dụng có trang bị buồng múp kín (Retort).

Q3: Tuổi thọ của lớp lót bông gốm cách nhiệt là bao lâu?

• Trả lời: Nếu vận hành đúng công suất, không va quệt phôi vào vách lò, tuổi thọ bông gốm chịu nhiệt chất lượng cao có thể kéo dài từ 3 đến 5 năm trước khi cần gia cố hoặc thay thế cục bộ.

Q4: Cơ cấu làm kín bằng cát (Sand seal) hoạt động như thế nào?

• Trả lời: Một máng chứa cát chịu lửa được thiết kế chạy dọc theo thân lò cố định. Khi xe đáy tiến vào vị trí, một thanh gạt bằng thép gắn trên xe sẽ chìm vào trong máng cát, tạo thành một vách ngăn vật lý kín kẽ, ngăn không cho khí nóng thoát xuống gầm xe.

Q5: Tiêu chuẩn nào áp dụng cho việc kiểm định độ đồng đều nhiệt độ của lò?

• Trả lời: Tiêu chuẩn phổ biến và khắt khe nhất thế giới hiện nay là AMS 2750 (hiện tại là phiên bản G), chuyên dụng cho ngành nhiệt luyện hàng không và cơ khí chính xác cao cấp.



ABM Việt Nam – Nhà Cung Cấp Giải Pháp Lò Đáy Di Động Tự Động Tốc Độ Cao Chất Lượng Hàng Đầu

Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác uy tín để thiết kế và lắp đặt hệ thống lò nhiệt luyện công nghiệp, Công ty TNHH Công Nghệ ABM Việt Nam chính là địa chỉ tin cậy.

Chúng tôi chuyên sâu trong việc cung cấp dòng sản phẩm Lò đáy di động phân khúc cao cấp với những đặc tính vượt trội:

• Chất lượng quốc tế: Toàn bộ vật liệu chịu lửa, bông gốm chịu nhiệt và linh kiện điều khiển đều được nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới.
• Tự động hóa hoàn toàn: Hệ thống điều khiển PLC thông minh, giám sát từ xa, lưu trữ biểu đồ nhiệt độ tự động, đáp ứng các tiêu chuẩn khắt khe như CQI-9 và AMS 2750G.
• Tốc độ cao và Ổn định: Kết cấu cơ khí của xe đáy và hệ thống cửa lò được tính toán tối ưu, giúp quá trình đóng mở, di chuyển diễn ra nhanh chóng, giảm thiểu tối đa hao hụt nhiệt độ, vận hành bền bỉ liên tục 24/7.
• Giải pháp may đo (Customized): Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam luôn sẵn sàng khảo sát và thiết kế lò theo đúng biên dạng phôi và yêu cầu kỹ thuật riêng biệt của từng nhà máy.

Hơn cả một nhà cung cấp thiết bị, ABM Việt Nam mang đến giải pháp công nghệ toàn diện giúp doanh nghiệp nâng tầm năng lực sản xuất và tối ưu hóa chi phí đầu tư.

Liên hệ ngay với Công ty TNHH Công Nghệ ABM Việt Nam để nhận tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất!

Để nhận bản tính toán công suất lò chi tiết, quý khách vui lòng cung cấp thêm thông tin:

• Kích thước phôi lớn nhất và tổng khối lượng mẻ hàng (Tấn/mẻ) cần xử lý?
• Nguồn năng lượng quý doanh nghiệp ưu tiên sử dụng (Điện hay Gas)?
• Quy trình công nghệ cụ thể cần thực hiện (Tôi, Ram, Ủ hay Thấm)?
