Trong ngành cơ khí chế tạo, luyện kim và sản xuất linh kiện công nghiệp, việc lựa chọn cấu trúc lò nung phù hợp với biên dạng chi tiết là yếu tố sống còn để đảm bảo chất lượng gia công. Đối với các chi tiết có chiều dài quá khổ, dạng trục dài hoặc các cấu kiện dạng đĩa lớn, lò giếng (hay còn gọi là lò đứng) là giải pháp thiết bị tối ưu nhất. Bài viết này sẽ cung cấp thông tin kỹ thuật toàn diện về cấu tạo, nguyên lý, ứng dụng và cách lựa chọn hệ thống lò này cho các kỹ sư, bộ phận thu mua và chủ doanh nghiệp.



1. Định Nghĩa Lò Giếng Là Gì?

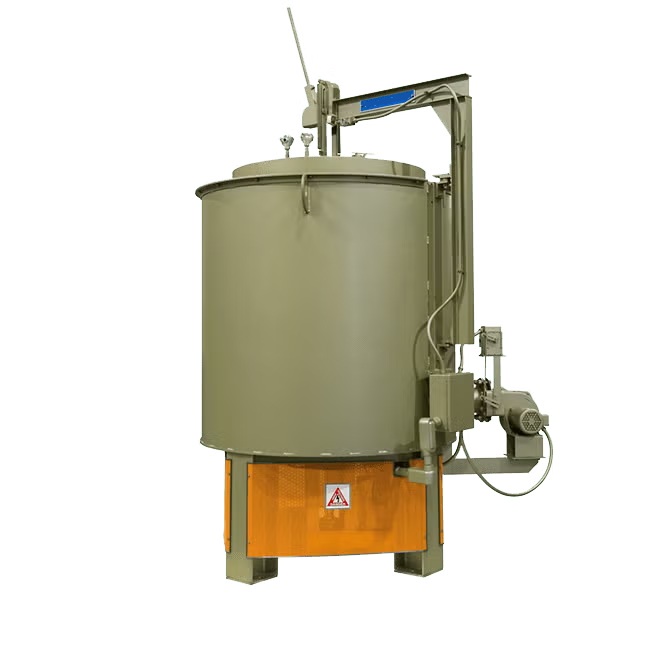

Lò giếng là loại lò nung công nghiệp có buồng gia nhiệt được thiết kế theo phương thẳng đứng, tạo thành một cấu trúc lòng sâu giống như một chiếc giếng. Phần nắp lò nằm ở phía trên và được đóng mở bằng hệ thống xi lanh thủy lực hoặc cơ cấu xoay tay nắp trục đứng.

Thiết bị này được thiết kế chuyên dụng để xử lý các chi tiết cơ khí có chiều dài lớn hoặc tải trọng nặng. Việc xếp dỡ phôi được thực hiện theo phương thẳng đứng bằng hệ thống cẩu trục từ trên cao thả xuống, giúp triệt tiêu hoàn toàn hiện tượng cong vênh do ứng suất trọng lực gây ra khi kim loại bị nung mềm ở nhiệt độ cao.



2. Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo cơ bản

Một hệ thống pit furnace tiêu chuẩn bao gồm các cụm bộ phận cốt lõi sau:

• Vỏ lò (Furnace Shell): Làm bằng thép tấm dày cuộn tròn hàn gia cường vững chắc, cố định trên sàn xưởng hoặc âm một phần dưới lòng đất.
• Lớp lót cách nhiệt (Refractory Lining): Sử dụng gạch chịu nhiệt khối lượng nhẹ kết hợp với bông gốm chịu nhiệt cao (Ceramic Fiber Blanket) để tối ưu hóa khả năng giữ nhiệt, giảm tổn thất năng lượng.
• Hệ thống gia nhiệt (Heating Elements): Các thanh điện trở (đối với lò điện) hoặc mỏ đốt khí gas (đối với lò gas) được bố trí tuần hoàn 360 độ xung quanh thành lò để đảm bảo nhiệt độ đồng đều tuyệt đối.
• Nắp lò và cơ cấu nâng hạ: Tích hợp gioăng làm kín bằng cao su chịu nhiệt hoặc silicone bện sợi chịu áp suất, kết hợp quạt tuần hoàn gió nóng (Muffle Fan) đặt trên đỉnh nắp để cưỡng bức dòng khí luân chuyển đều trong lòng lò.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên nguyên lý truyền nhiệt bức xạ kết hợp đối lưu cưỡng bức trong không gian kín. Sau khi phôi được xếp vào đồ gá (giỏ hoặc giá treo) và hạ vào lòng pit type furnace, nắp lò đóng lại và quá trình gia nhiệt bắt đầu. Quạt đối lưu trên nắp lò sẽ liên tục hút và đẩy dòng khí nóng hoặc khí công nghệ (khí thấm) di chuyển dọc theo thành lò và len lỏi qua từng khe hở của chi tiết, đảm bảo sự đồng đều nhiệt độ tại mọi vị trí trong buồng nung.

3. Đặc Điểm Và Lợi Ích Vượt Trội

Đặc điểm kỹ thuật

• Khả năng làm kín xuất sắc: Kết cấu nắp lò đặt phía trên giúp áp suất khí quyển trong lò dễ dàng kiểm soát, phù hợp cho các quá trình cần nạp khí bảo vệ hoặc khí thấm độc hại.
• Tiết kiệm diện tích mặt bằng: Nhờ phát triển không gian buồng nung theo chiều sâu thẳng đứng, lò chiếm rất ít diện tích nhà xưởng so với lò buồng hay lò băng tải có cùng sản lượng.

Lợi ích mang lại cho doanh nghiệp

• Chống cong vênh tuyệt đối cho trục dài: Chi tiết được treo thẳng đứng nên trọng lực phân bổ dọc theo thân trục, loại bỏ hiện tượng võng lòng máng khi nung ở nhiệt độ cao.
• Nâng cao năng suất gia công: Lòng lò sâu cho phép xử lý các mẻ hàng có khối lượng lớn, từ vài trăm kg đến hàng chục tấn trên mỗi mẻ nung.
• Tính linh hoạt cao: Có thể thay đổi đa dạng các chương trình nhiệt luyện khác nhau trên cùng một thiết bị.



4. Ứng Dụng Rộng Rãi Trong Công Nghệ Xử Lý Nhiệt

Đây là dòng lò đa năng, đáp ứng trọn vẹn chuỗi công nghệ gia công nhiệt kim loại. Hệ thống Lò giếng tôi, ram, ủ, thấm cacbon, thấm nitơ và thiêu kết được ứng dụng cụ thể như sau:

• Tôi (Quenching): Gia nhiệt chi tiết lên pha Austenit rồi cẩu nhanh thả vào bể dầu hoặc bể nước để đạt độ cứng bề mặt tối đa.
• Ram (Tempering): Khử ứng suất dư và điều chỉnh độ dẻo dai cho chi tiết sau tôi ở dải nhiệt độ trung bình.
• Ủ (Annealing): Ủ hoàn toàn hoặc ủ khử ứng suất để làm mềm phôi thô trước khi chuyển sang công đoạn gia công cắt gọt.
• Thấm carbon (Carburizing): Nạp các chất giàu carbon (như gas, methanol) vào lò ở nhiệt độ cao (900-930^oC) để làm tăng độ cứng bề mặt của thép carbon thấp mà vẫn giữ lõi dẻo dai.
• Thấm nitơ (Nitriding): Thấm khí amoniac ở nhiệt độ thấp (500-570 ^oC) để tạo lớp màng nitrit siêu cứng, chống mài mòn và chống gỉ sét mà không cần tôi lại.
• Thiêu kết (Sintering): Ứng dụng trong công nghệ luyện kim bột, nung kết các phôi nén bột kim loại thành khối chi tiết có mật độ cơ học cao.



5. Phân Loại Các Dòng Lò Giếng Công Nghiệp

• Lò giếng nhiệt luyện thông thường (Không khí hở): Sử dụng cho các công đoạn nung thô, ủ hoặc ram các chi tiết không có yêu cầu quá khắt khe về độ bóng bề mặt (chấp nhận có vảy oxit).
• Lò giếng xử lý nhiệt khí bảo vệ / Chân không: Tích hợp muffle kín bằng inox chịu nhiệt (hoặc vỏ lò kín áp suất âm). Trước khi nung, lò được hút chân không hoặc thổi khí trơ (Nitơ, Argon) để bảo vệ chi tiết không bị oxy hóa hay thoát carbon bề mặt.
• Lò giếng thấm khí công nghệ: Chuyên dụng cho các quá trình thấm Nitơ, thấm Carbon hoặc thấm lòng tổng hợp, hệ thống có đi kèm tủ điều khiển dòng khí và tháp đo nồng độ khí tự động.



6. Các Thông Số Kỹ Thuật Cơ Bản Cần Lưu Ý Khi Lựa Chọn Sản Phẩm

Khi đầu tư hệ thống heat treatment pit furnace, doanh nghiệp cần xác định chính xác các thông số kỹ thuật cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa kỹ thuật
Kích thước lò	Đường kính và chiều sâu lòng lò phải lớn hơn kích thước phủ bì của đồ gá treo phôi ít nhất 100 - 150mm
Nhiệt độ làm việc tối đa	Thường chia làm 3 dải: Nhiệt độ thấp (đến 650oC), nhiệt độ trung bình (đến 950 oC) và nhiệt độ cao (đến 1200 oC).
Tải trọng nâng hạ tối đa (kg/mẻ)	Quyết định kết cấu chịu lực của bệ đỡ đáy lò và công suất cẩu trục nhà xưởng.
Độ đồng đều nhiệt độ	Đạt chuẩn Class 2 (± 6 oC) hoặc Class 1 (±3 oC) tùy thuộc vào yêu cầu khắt khe của sản phẩm đầu ra.
Hệ thống điều khiển	Sử dụng bộ điều khiển PID lập trình nhiều bước nhiệt (Programmable Controller) kết hợp ghi biểu đồ nhiệt điện tử để lưu trữ dữ liệu phục vụ kiểm toán chất lượng.



7. Lưu Ý Khi Vận Hành, Bảo Trì Và Bảo Dưỡng Lò Giếng

Để thiết bị hoạt động bền bỉ, an toàn, đội ngũ vận hành cần tuân thủ các nguyên tắc sau:

• Kiểm tra độ kín của gioăng nắp lò: Gioăng bị hở sẽ làm rò rỉ khí công nghệ độc hại ra nhà xưởng và làm thất thoát nhiệt, gây tốn điện và làm đen bề mặt chi tiết nung.
• Bảo dưỡng quạt đối lưu định kỳ: Trục quạt làm việc ở nhiệt độ cao cần được bôi trơn bằng mỡ chịu nhiệt chuyên dụng và kiểm tra độ cân bằng động để tránh rung lắc làm hỏng vòng bi và động cơ.
• Vệ sinh lòng lò: Định kỳ dùng máy hút bụi công nghiệp loại bỏ xỉ oxit, muội carbon bám ở đáy lò hoặc bám trên các thanh điện trở để tránh hiện tượng ngắn mạch, cháy hỏng dây điện trở.
• Vận hành hệ thống cẩu trục mượt mà: Khi thả đồ gá chứa phôi vào lò, cần thao tác chậm và chính xác, tránh để đồ gá va chạm mạnh vào thành lò làm vỡ gạch cách nhiệt hoặc gãy thanh điện trở gá trên thành.

8. Các Câu Hỏi Thường Gặp (FAQ)

1. Tại sao trục dài xử lý trong lò buồng hay bị cong, còn trong lò giếng lại thẳng?

Trong lò buồng, trục được đặt nằm ngang trên đồ gá. Ở nhiệt độ cao, cấu trúc thép bị mềm đi, dưới tác động của trọng lượng bản thân, thân trục sẽ có xu hướng bị võng xuống ở giữa. Trong lò giếng, trục được thiết kế treo thẳng đứng dọc theo phương trọng trường, lực kéo dọc thân giúp giữ cho trục luôn duy trì độ thẳng tự nhiên.

2. Chi phí vận hành của lò đứng (lò giếng) có cao hơn lò nằm ngang không?

Xét về mặt tổn thất nhiệt do mở nắp, lò giếng có lợi thế hơn vì khí nóng có xu hướng bốc lên trên. Khi mở nắp lò đứng, một lớp đệm khí nóng vẫn được giữ lại trong lòng lò, giúp giảm thiểu hiện tượng tụt nhiệt đột ngột so với việc mở cửa một chiếc lò buồng nằm ngang. Do đó, lò đứng thường tiết kiệm năng lượng hơn khi nạp dỡ phôi.

3. Có thể thực hiện đồng thời vừa thấm carbon vừa tôi trong cùng một lò giếng không?

Có thể thực hiện công đoạn thấm carbon và hạ nhiệt giữ nhiệt về nhiệt độ tôi ngay trong lò. Sau đó, nắp lò được mở ra và hệ thống cẩu trục sẽ gắp nhanh toàn bộ giá hàng thả vào bể tôi dầu đặt ngay cạnh lò.

4. Vật liệu muffle (lòng lò kín) trong lò thấm giếng thường dùng mác thép gì?

Để chịu được môi trường khí thấm ăn mòn và nhiệt độ cao liên tục, lòng muffle thường được chế tạo bằng các mác thép không gỉ chịu nhiệt cao cấp như SUS310S, SUS321 hoặc các hợp kim mác cao giàu niken.

5. Làm sao để kiểm soát chiều dày lớp thấm (Case Depth) khi chạy lò giếng thấm carbon?

Kỹ sư vận hành sẽ sử dụng hệ thống cảm biến đo nồng độ carbon (Carbon Probe) đặt trong buồng lò để kiểm soát tự động lượng khí nạp vào, kết hợp với việc đặt các mẫu thử (Test Coupon) bằng thép cùng mác vào mẻ hàng. Trong quá trình chạy, mẫu thử có thể được rút ra sớm để kiểm tra nhanh độ sâu lớp thấm trước khi kết thúc mẻ lò.



9. Xu Hướng Phát Triển Công Nghệ Lò Giếng Mới

Ngành công nghiệp xử lý nhiệt toàn cầu đang hướng tới tiêu chuẩn hóa thông minh và giảm phát thải carbon. Đối với dòng lò đứng, các hệ thống Pit furnace for hardening, tempering, quenching, annealing, carburizing, nitriding and sintering thế hệ mới hiện nay đang tích hợp sâu công nghệ điều khiển tự động hóa hoàn toàn. Hệ thống nắp lò mở tự động bằng robot, tích hợp camera nhiệt giám sát lòng lò và phần mềm mô phỏng toán học giúp tự động tính toán thời gian thấm khí dựa trên dữ liệu thời gian thực, mang lại hiệu suất chính xác tuyệt đối và tiết kiệm năng lượng tối đa.



10. Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Hệ Thống Lò Giếng Nhiệt Luyện Chất Lượng Cao

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp đầu tư hoặc nâng cấp hệ thống lò nung công nghiệp nhằm tối ưu hóa năng suất và chất lượng sản phẩm đầu ra, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược hàng đầu của bạn.

Chúng tôi chuyên tư vấn chuyển giao công nghệ và cung cấp các dòng lò xử lý nhiệt phân khúc cao cấp, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật nghiêm ngặt của các nhà máy cơ khí trọng điểm, chế tạo linh kiện ô tô, xe máy và công nghiệp quốc phòng.

Ưu thế vượt trội từ giải pháp của ABM Việt Nam:

• Hệ thống thiết bị chất lượng cao: Thiết bị được chế tạo từ các dòng linh kiện, vật liệu cách nhiệt và đầu đốt cao cấp, đảm bảo lò vận hành cực kỳ bền, ổn định và tiết kiệm tối đa năng lượng tiêu thụ.
• Tự động hóa hoàn toàn, tốc độ cao: Hệ thống điều khiển SCADA thông minh, giao diện trực quan, đồng bộ hoàn hảo với các thiết bị gắp thả phôi tự động bằng cẩu trục robot có chu kỳ vận hành tốc độ cao.
• Giải pháp thiết kế sản xuất theo yêu cầu: Đội ngũ chuyên gia kỹ thuật của ABM Việt Nam sẽ khảo sát thực tế mặt bằng nhà xưởng, phân tích đặc tính phôi sản phẩm để tư vấn kích thước và cấu hình công nghệ lò tối ưu nhất cho bài toán kinh tế của bạn.

Đừng để hệ thống lò nung lạc hậu, tiêu tốn năng lượng và có độ đồng đều nhiệt kém làm ảnh hưởng đến năng lực cạnh tranh của doanh nghiệp bạn!
