Lò băng tải - Continuous Conveyor Furnace

Lò băng tải - Continuous Conveyor Furnace

Trong kỷ nguyên tự động hóa công nghiệp và sản xuất hàng loạt, việc tối ưu hóa thời gian chu kỳ mẻ nung và đảm bảo chất lượng sản phẩm đồng đều là bài toán sống còn của mọi doanh nghiệp. Để giải quyết triệt để yêu cầu này, hệ thống lò băng tải đã ra đời và trở thành thiết bị cốt lõi trong các dây chuyền gia công cơ khí chính xác, sản xuất linh kiện ô tô, xe máy, bulong, ốc vít và vòng bi. Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu toàn diện về dòng lò sấy, lò nung công nghiệp tiên tiến này.



1. Định Nghĩa Lò Băng Tải Là Gì?

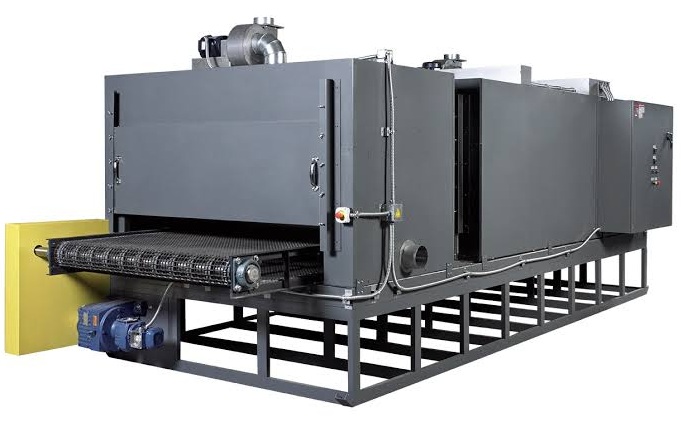

Lò băng tải hay còn gọi là lò băng tải liên tục (Continuous Conveyor Furnace) là hệ thống lò nhiệt luyện công nghiệp có buồng gia nhiệt được thiết kế nằm ngang. Điểm đặc trưng của thiết bị là sử dụng một hệ thống băng chuyền chuyển động liên tục xuyên qua lòng lò để vận chuyển phôi từ đầu nạp (Charge end) sang đầu xả (Discharge end).

Khác với các dòng lò buồng nạp theo mẻ tĩnh, thiết bị này thực hiện quy trình gia nhiệt, ngâm nhiệt và làm nguội phôi hoàn toàn tự động, động chu trình diễn ra liên tục không ngừng nghỉ, mang lại sản lượng vượt trội cho nhà xưởng.



2. Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo cơ bản

Một hệ thống Continuous Furnace chuẩn công nghiệp bao gồm các cụm bộ phận chính:

• Thân lò và Buồng nung (Furnace Body): Kết cấu khung thép dày cách nhiệt bằng gạch chịu lửa xốp và bông gốm sợi cao cấp (Ceramic Fiber).
• Hệ thống dây băng tải: Đối với lò nhiệt độ cao, bộ phận này thường là lò băng tải lưới (Mesh Belt Furnace) đan bằng các sợi hợp kim chịu nhiệt Cr/Ni cường độ cao, chịu ứng suất kéo tốt.
• Hệ thống truyền động (Drive System): Bao gồm động cơ giảm tốc biến tần, lô chủ động, lô bị động và xích tải, giúp điều chỉnh tốc độ chạy của băng tải một cách chính xác tuyệt đối.
• Hệ thống gia nhiệt và Quạt đối lưu: Các thanh điện trở hoặc mỏ đốt khí gas bố trí đa vùng (Multi-zone), kết hợp quạt tuần hoàn cưỡng bức giúp đồng đều nhiệt độ lòng lò.
• Hệ thống kiểm soát khí quyển: Các cổng nạp và đầu đo nồng độ khí bảo vệ, khí thấm kiểm soát chất lượng bề mặt phôi.

Nguyên lý hoạt động

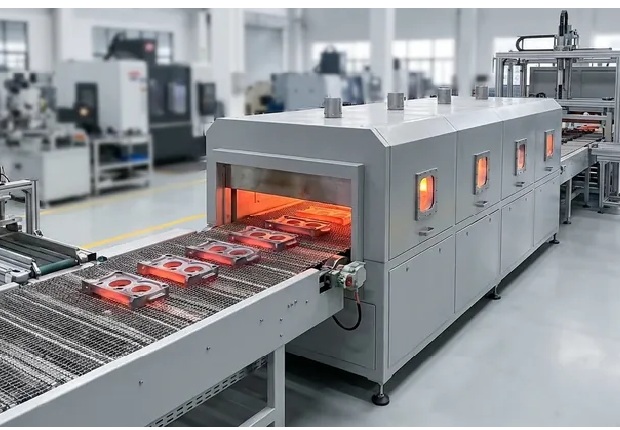

Thiết bị vận hành dựa trên nguyên lý xử lý nhiệt động liên tục. Chi tiết cơ khí được rải đều lên mặt dây băng ở đầu nạp phôi. Hệ thống truyền động điều khiển Continuous Belt Furnace di chuyển phôi qua các vùng nhiệt độ (Zones) đã được thiết lập sẵn trong buồng lò: vùng nâng nhiệt, vùng ngâm nhiệt ổn định, và cuối cùng là đẩy phôi rơi xuống bồn tôi hoặc buồng làm nguội khí áp suất cao. Tốc độ băng tải và nhiệt độ từng vùng được lập trình đồng bộ để đảm bảo chính xác thời gian lưu giữ phôi trong lò theo biểu đồ công nghệ.

3. Đặc Điểm Và Lợi Ích Vượt Trội

Đặc điểm kỹ thuật

• Phân vùng nhiệt độc lập: Buồng lò được chia nhỏ thành nhiều vùng nhiệt độ kiểm soát bằng các vòng lặp PID riêng biệt, đảm bảo độ chính xác nhiệt cao.
• Kiểm soát thời gian lưu chính xác: Tốc độ di chuyển của băng chuyền được kiểm soát bằng biến tần kỹ thuật số, sai số thời gian ngâm nhiệt gần như bằng không.
• Làm kín khí quyển công nghệ: Tích hợp các màng chắn khí (Gas curtain) ở hai đầu lò giúp duy trì áp suất dương ổn định, ngăn chặn oxy xâm nhập.

Lợi ích tối ưu cho doanh nghiệp

• Độ đồng đều cơ tính hoàn hảo: Do từng chi tiết được rải phẳng và đi qua các vùng nhiệt giống hệt nhau, chất lượng độ cứng và tổ chức tế vi sau khi ra lò đạt sự đồng nhất tuyệt đối, triệt tiêu hoàn toàn hiện tượng "bên ngoài chín, bên trong sống" của lò mẻ cổ điển.
• Tiết kiệm nhân công: Hệ thống tích hợp hoàn hảo với các thiết bị cấp phôi tự động (vibratory feeder), loại bỏ hoàn toàn thao tác thủ công nặng nhọc.
• Hiệu suất năng lượng cao: Lò chạy liên tục không phải trải qua quá trình hạ nhiệt rồi nâng nhiệt lại như lò mẻ, giúp tiết kiệm từ 25% - 40% năng lượng tiêu thụ.



4. Ứng Dụng Rộng Rãi Trong Công Nghệ Xử Lý Nhiệt

Hệ thống Lò băng tải tôi, ram, ủ, thấm cacbon, thấm nitơ và thiêu kết đáp ứng trọn vẹn mọi yêu cầu xử lý nhiệt kim loại hiện đại:

• Tôi (Hardening/Quenching): Gia nhiệt nhanh chi tiết lên nhiệt độ Austenit hóa rồi đẩy liên tục xuống bể tôi dầu/nước tự động thông qua máng xả kín.
• Ram (Tempering): Lò nhiệt luyện băng tải liên tục dòng ram sử dụng quạt đối lưu mạnh mẽ ở nhiệt độ thấp đến trung bình để khử ứng suất ổn định cơ tính.
• Ủ (Annealing): Phục vụ công đoạn làm mềm dây thép, phôi dập nguội, giúp đồng đều hóa mạng tinh thể cấu trúc.
• Thấm carbon (Carburizing): Sử dụng các dòng lò băng tải kín nạp khí công nghệ để thấm cácbon liên tục cho các chi tiết nhỏ như xích xe máy, bulong.
• Thấm nitơ (Nitriding): Gia công tạo lớp phủ nitrit siêu cứng ở nhiệt độ thấp trong môi trường khí Amoniac.
• Thiêu kết (Sintering): Ứng dụng phổ biến cho ngành luyện kim bột, liên kết các hạt kim loại nén thành chi tiết cứng vững ở nhiệt độ cao tiệm cận điểm nóng chảy.



5. Phân Loại Các Dòng Lò Băng Tải Công Nghiệp

Theo loại dây băng tải

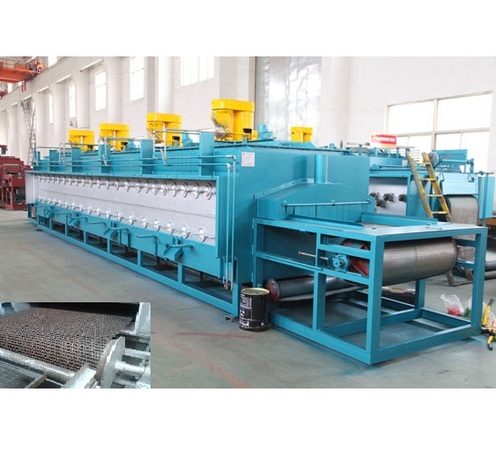

• Lò băng tải lưới (Mesh Belt Furnace): Sử dụng lưới đan phẳng chịu lực, phù hợp cho phôi nhỏ, linh kiện chính xác.
• Lò băng tải tấm thanh nan (Link Belt / Apron Furnace): Sử dụng các tấm đúc xích chịu tải lớn, chuyên dùng cho phôi rèn, phôi đúc nặng.

Theo môi trường hoạt động

• Lò nung băng tải liên tục không khí hở: Sử dụng cho các công đoạn ram, sấy hoặc ủ thô không cần bảo vệ bề mặt chống oxy hóa.

Phân biệt với các hệ thống lò liên tục khác

Để tối ưu hóa danh mục thiết bị, doanh nghiệp cần phân biệt rõ ứng dụng của từng kết cấu lò:

Tiêu chí	Lò băng tải liên tục	Lò giếng nhiệt luyện	Lò buồng công nghiệp
Phương thức vận hành	Liên tục 24/7	Theo từng mẻ tĩnh	Theo từng mẻ tĩnh
Biên dạng phôi phù hợp	Linh kiện nhỏ, vừa, sản lượng cực lớn	Trục dài, bánh răng lớn, đĩa phanh	Đa dạng kích thước, phôi cồng kềnh
Tính tự động hóa	Rất cao (Tự động hoàn toàn)	Trung bình (Cần cẩu trục hỗ trợ)	Thấp đến trung bình



6. Các Thông Số Kỹ Thuật Cơ Bản Cần Lưu Ý Khi Lựa Chọn

Khi làm việc với các đơn vị chế tạo và cung ứng, bộ phận kỹ thuật cần làm rõ các thông số kỹ thuật cốt lõi sau:

• Chiều rộng hữu ích của băng tải và Chiều cao buồng lò: Xác định kích thước phủ bì lớn nhất của chi tiết có thể đi qua lò mượt mà.
• Nhiệt độ làm việc danh định và Tối đa: Quyết định đến chủng loại vật liệu chế tạo dây băng lưới và mác gạch cách nhiệt.
• Sản lượng thiết kế (kg/giờ hoặc tấn/ngày): Thông số quan trọng nhất để tính toán chiều dài buồng nung ([L) và công suất gia nhiệt (kW).
• Tải trọng phân bổ của băng tải: Đảm bảo độ bền cơ học của hệ thống con lăn đỡ và xích truyền động dưới lò không bị quá tải.



7. Lưu Ý Khi Vận Hành, Bảo Trì Và Bảo Dưỡng Lò Băng Tải

Hệ thống Continuous Conveyor Furnace for hardening, tempering, quenching, annealing, carburizing, nitriding and sintering hoạt động liên tục nên đòi hỏi quy trình bảo dưỡng nghiêm ngặt:

• Kiểm soát lực căng dây băng (Mesh belt tension): Dây băng tải ở nhiệt độ cao rất dễ bị dãn dài. Cần kiểm tra hệ thống đối trọng cân bằng lực căng định kỳ để tránh hiện tượng trượt xích hoặc kẹt băng lưới.
• Bôi trơn hệ thống cơ khí chuyển động: Các vòng bi, gối đỡ, khớp nối truyền động nằm ngoài buồng nung phải được tra mỡ chịu nhiệt chuyên dụng định kỳ để triệt tiêu tiếng ồn và mài mòn cơ học.
• Giám sát tốc độ và dòng điện động cơ: Sự thay đổi dòng điện bất thường của động cơ tải là dấu hiệu cảnh báo hệ thống cơ khí trong lò đang bị kẹt hoặc ma sát tăng cao.
• Xử lý muội than (đối với lò thấm): Định kỳ thực hiện quy trình đốt xả muội carbon bám dính trong lòng lò và trên dây băng để không làm hư hỏng đầu đo oxy (Oxygen probe).



8. Các Câu Hỏi Thường Gặp (FAQ)

1. Dây băng tải lưới bằng hợp kim chịu nhiệt dùng trong lò tôi có tuổi thọ bao lâu?

Tuổi thọ phụ thuộc lớn vào nhiệt độ vận hành và tải trọng phân bổ. Với dòng băng tải lưới cao cấp chạy ở nhiệt độ dưới 950 ^oC, phân bổ tải đều, tuổi thọ có thể kéo dài từ 1.5 đến 3 năm vận hành liên tục., phân bổ tải đều, tuổi thọ có thể kéo dài từ 1.5 đến 3 năm vận hành liên tục.

2. Làm sao để ngăn chi tiết bị dính vào mặt lưới băng tải khi nung ở nhiệt độ cao?

Kỹ sư vận hành thường chạy rà lò tạo lớp màng oxit tự nhiên ổn định trên lưới, hoặc áp dụng công nghệ phun phủ gốm chịu nhiệt gốc Boron Nitride lên mặt lưới để chống hiện tượng khuếch tán kim loại gây dính phôi.

3. Có thể dùng lò băng tải để xử lý các chi tiết siêu trường siêu trọng không?

Không nên. Lò băng tải lưới chỉ tối ưu cho các chi tiết nhỏ đến trung bình. Đối với hàng nặng hàng tấn, hệ thống lò xe đáy di động hoặc lò đẩy (Pusher furnace) là sự lựa chọn kỹ thuật chính xác hơn.

4. Hệ thống màng chắn khí (Gas curtain) ở cửa lò hoạt động như thế nào?

Hệ thống này phun ra một luồng khí trơ áp suất cao tạo thành một tấm rèm vô hình tại cửa nạp và xả phôi. Tấm rèm này ngăn không cho không khí tự nhiên tràn vào làm hỏng khí quyển bảo vệ bên trong buồng lò.

5. Tại sao lò băng tải lưới lại tiết kiệm điện hơn lò buồng cùng sản lượng?

Lò buồng phải gia nhiệt cho cả hệ thống khay/giỏ đồ gá nặng nề và bị mất nhiệt hoàn toàn mỗi khi mở cửa lò nạp mẻ mới. Lò băng tải chạy liên tục, cửa lò khép kín tối đa và phôi được rải trực tiếp lên lưới, giảm thiểu khối lượng đồ gá vô ích phải nung nóng.



9. Xu Hướng Phát Triển Công Nghệ Lò Băng Tải Mới

Xu hướng xanh hóa sản xuất toàn cầu đang thúc đẩy sự ra đời của các hệ thống Continuous Heat Treatment Furnace thông minh. Các công nghệ mới hiện nay tập trung vào:

• Tích hợp hệ thống quản lý năng lượng thông minh: Sử dụng thuật toán AI để tự động điều chỉnh công suất các vùng đốt dựa trên mật độ phôi thực tế trên băng tải, giảm thiểu điện năng chạy không tải.
• Ứng dụng vật liệu sợi gốm thế hệ mới: Lớp lót lò siêu nhẹ giúp giảm 50% thời gian nâng nhiệt ban đầu và tăng khả năng giữ nhiệt tổng thể của vỏ lò.



10. Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Hệ Thống Lò Băng Tải Liên Tục Chất Lượng Cao

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp đột phá về năng suất xử lý nhiệt và tự động hóa dây chuyền, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược hàng đầu của bạn.

Chúng tôi chuyên tư vấn, thiết kế chuyển giao công nghệ và cung cấp các hệ thống lò nhiệt luyện băng tải liên tục phân khúc cao cấp, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật nghiêm ngặt của các nhà máy sản xuất phụ tùng ô tô, xe máy, linh kiện điện tử và cơ khí xuất khẩu.

Ưu thế vượt trội từ giải pháp của ABM Việt Nam:

• Sản phẩm chất lượng cao, bền bỉ vượt trội: Toàn bộ hệ thống linh kiện điện tử, dây băng chịu nhiệt và đầu đốt được nhập khẩu chính hãng từ các thương hiệu toàn cầu, giúp lò vận hành cực kỳ bền và ổn định 24/7.
• Tự động hóa hoàn toàn, tốc độ cao: Hệ thống điều khiển thông minh tích hợp SCADA, đồng bộ mượt màng với các cơ cấu cấp phôi, robot gắp nhả tự động vận hành ở tốc độ cao, tối ưu hóa chu kỳ sản xuất.
• Giải pháp cá nhân hóa theo yêu cầu: Kỹ sư giàu kinh nghiệm của ABM Việt Nam sẽ khảo sát trực tiếp đặc tính sản phẩm, mặt bằng nhà xưởng để thiết kế công suất và số vùng nhiệt tối ưu nhất cho bài toán kinh tế của bạn.

Đừng để hệ thống lò mẻ thủ công, tiêu tốn năng lượng và nhân công làm kìm hãm năng lực cạnh tranh của doanh nghiệp bạn!

Để chúng tôi hỗ trợ tốt nhất về phương án kỹ thuật và cấu hình thiết bị lò băng tải phù hợp, bạn có thể chia sẻ thêm:

• Sản lượng phôi dự kiến nhà máy cần xử lý là bao nhiêu kg/giờ?
• Chủng loại sản phẩm cụ thể và dải nhiệt độ làm việc lớn nhất mà bạn yêu cầu cho hệ thống lò này là bao nhiêu độ C?
