Trong chuỗi quy trình gia công áp lực và thay đổi cơ tính vật liệu, công đoạn xử lý nhiệt quyết định trực tiếp đến độ cứng, độ bền kéo và tuổi thọ của chi tiết. Bên cạnh hệ thống lò nung hiện đại, hệ thống đồ gá phụ trợ – đặc biệt là giỏ nhiệt luyện (heat treatment basket) – đóng vai trò là "xương sống" giúp bảo vệ, định hình và vận chuyển chi tiết an toàn. Bài viết chuẩn SEO dưới đây sẽ cung cấp góc nhìn chuyên sâu từ kỹ thuật đến vận hành về dòng sản phẩm này cho các kỹ sư và nhà quản lý doanh nghiệp.

1. Định Nghĩa Giỏ Nhiệt Luyện Là Gì?

Giỏ nhiệt luyện hay còn gọi là giỏ xử lý nhiệt là kết cấu đồ gá chịu nhiệt dạng thùng, giỏ lưới hoặc hộp hở chuyên dụng. Sản phẩm được thiết kế để chứa đựng, gom cụm số lượng lớn các chi tiết cơ khí nhỏ hoặc các cấu kiện có hình dáng phức tạp (như lò xo, bulong, bánh răng, trục số...) trong suốt quá trình nung, giữ nhiệt và làm nguội.

Khác với khay phẳng, giỏ có vách cao giúp tối ưu hóa không gian lưu trữ theo chiều đứng và ngăn ngừa chi tiết rơi lọt trong quá trình dịch chuyển phôi tự động. Giỏ phải làm việc liên tục trong dải nhiệt độ khắc nghiệt (từ 500^oC đến hơn 1300 ^oC) và chịu sốc nhiệt cực lớn khi tôi chấn động.

2. Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo cơ bản

Một furnace basket tiêu chuẩn được cấu thành từ các bộ phận chính:

• Khung xương chịu lực (Derrick/Heavy Frame): Phần chịu tải trọng chính của toàn bộ mẻ hàng, đảm bảo giỏ không bị méo mó khi cẩu kéo.
• Vách lưới hoặc nan xung quanh: Thường đan bằng lưới chịu nhiệt hoặc xếp thanh nan cách nhau nhằm đảm bảo sự thông thoáng tối đa.
• Đáy giỏ: Có thiết kế lưới gia cường chắc chắn, đôi khi lót thêm một lớp lưới mịn để tránh rơi các chi tiết siêu nhỏ.
• Quai treo / Tai cẩu: Bộ phận cơ khí giúp robot hoặc hệ thống cẩu trục móc nối, di chuyển giỏ vào buồng lò.

Nguyên lý hoạt động

Giỏ hoạt động như một buồng chứa trung gian truyền nhiệt. Khi được đưa vào lò, các nan lưới thông thoáng cho phép dòng khí nóng và tác nhân hóa học tuần hoàn đa hướng xuyên qua lòng giỏ, tiếp xúc đều 360 độ lên bề mặt từng chi tiết. Khi xả bồn tôi, kết cấu hở của giỏ giúp giải phóng nhiệt cực nhanh, chất tôi nhanh chóng bốc hơi hoặc lưu thông tự do giúp quá trình chuyển pha của kim loại diễn ra đúng biểu đồ công nghệ.

3. Đặc Điểm Và Lợi Ích Vượt Trội

Đặc điểm kỹ thuật

• Chống gum kéo ở nhiệt độ cao (High-temperature Creep Resistance): Khung giỏ duy trì độ vững chắc, không bị võng đáy hay phình vách dưới áp lực tải trọng lớn khi ở nhiệt độ cao kéo dài.
• Kháng ăn mòn khí quyển: Bề mặt vật liệu có khả năng chống lại sự xâm nhập độc hại của các ion carbon, nitơ tự do hoặc hiện tượng oxy hóa bong tróc vảy mỳ.
• Độ bền mỏi nhiệt (Thermal Fatigue Resistance): Chịu được hàng nghìn chu kỳ giãn nở liên tục do thay đổi nhiệt độ đột ngột.

Lợi ích kinh tế & kỹ thuật mang lại

• Tăng sản lượng mỗi mẻ nung: Thiết kế vách sâu giúp gom được nhiều chi tiết hơn trên một diện tích mặt sàn lò.
• Đảm bảo chất lượng đồng đều: Thiết kế tối ưu hóa khí động học giúp triệt tiêu các "vùng chết" nhiệt độ, giảm tỷ lệ biến dạng và nứt vỡ chi tiết.
• Tương thích tự động hóa: Kết cấu vững chắc giúp các cánh tay robot hoặc hệ thống nạp liệu tự động định vị và gắp nhả chính xác tuyệt đối.

4. Phân Loại Giỏ Nhiệt Luyện Phổ Biến

Theo kết cấu và tính năng thiết kế

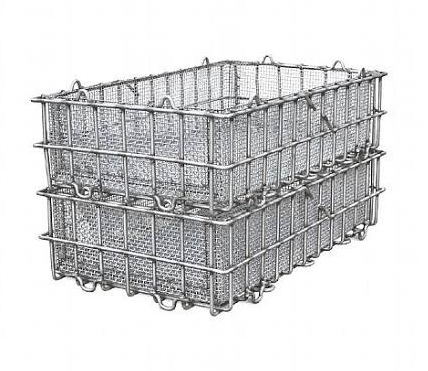

• Giỏ nhiệt luyện tháo lắp được (Disassemblable heat treatment basket): Cấu trúc module thông minh, các vách và đáy có thể tháo rời linh hoạt. Thuận tiện cho việc vệ sinh, sửa chữa cục bộ hoặc xếp gọn khi lưu kho.

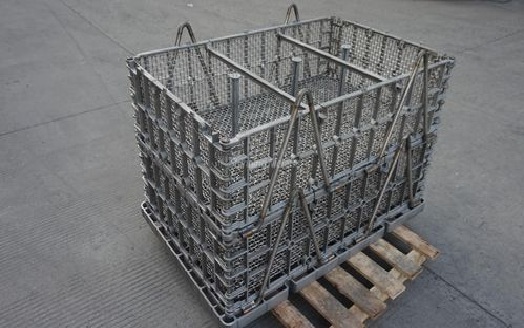

• Giỏ nhiệt luyện xếp chồng được (Stackable heat treatment basket): Tích hợp các chân định vị chịu lực, cho phép chồng nhiều tầng giỏ lên nhau một cách vững chãi nhằm khai thác tối đa chiều cao buồng gia nhiệt.
• Giỏ nhiệt luyện sản xuất theo yêu cầu (Custom-made heat treatment basket): Được đo đạc, tính toán ứng suất cơ học và thiết kế riêng biệt dựa trên chủng loại chi tiết đặc thù và kích thước hữu ích của lòng lò từ khách hàng.

Theo vật liệu chế tạo

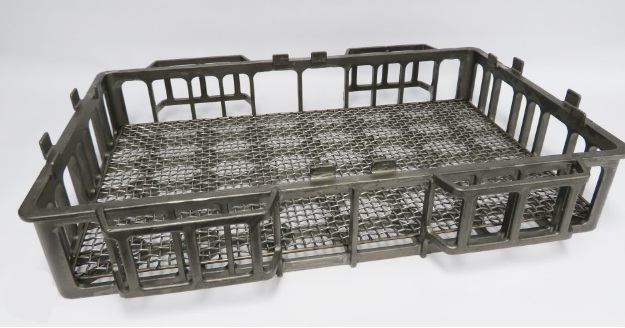

• Giỏ đúc hợp kim Niken - Crom (Ni/Cr alloy casting basket): Phân khúc phổ biến nhất nhờ độ dẻo dai nhiệt cao, chế tạo bằng công nghệ đúc chính xác sử dụng các mác siêu hợp kim (như Cr25Ni20, Cr28Ni48W5...).
• Giỏ graphite (Graphite basket): Trọng lượng nhẹ, hệ số giãn nở nhiệt cực thấp, chuyên dụng cho các ứng dụng đòi hỏi độ tinh khiết bề mặt cao.
• Giỏ CFC (CFC basket): Sản xuất từ vật liệu composite Carbon siêu bền chịu lực (Carbon Fiber Reinforced Carbon), siêu nhẹ, hoàn toàn không biến dạng ở nhiệt độ trên 1200^oC và có tuổi thọ gấp nhiều lần vật liệu truyền thống.

Theo loại lò công nghiệp ứng dụng

• Giỏ cho lò buồng (Chamber furnace basket): Định biên dạng vuông hoặc chữ nhật, nạp liệu theo phương ngang.
• Giỏ cho lò chân không (Vacuum furnace basket): Thường sử dụng vật liệu Graphite hoặc CFC để đảm bảo không xảy ra hiện tượng bốc hơi nguyên tố hợp kim trong áp suất âm.
• Giỏ cho lò giếng (Pit furnace basket): Kết cấu hình trụ tròn có hệ thống quai treo trung tâm để thả dọc vào lòng lò giếng.
• Giỏ cho lò LPC (LPC furnace basket): Chế tạo đặc biệt chịu được môi trường thấm carbon áp suất thấp, chống bám muội than.
• Giỏ cho lò băng tải liên tục (Continuous conveyor furnace basket): Thiết kế đáy phẳng, phân bổ trọng lượng đều để di chuyển mượt mà trên hệ thống con lăn hoặc xích tải mà không gây kẹt lò.
• Giỏ cho lò xe đáy di động (Car bottom furnace basket): Kích thước và tải trọng siêu lớn, chuyên dùng cho các kết cấu rèn đúc cỡ đại.
• Giỏ cho lò nung công nghiệp: Đáp ứng đa dạng các yêu cầu ủ nung phôi thô thông thường.

Theo công đoạn xử lý nhiệt

• Giỏ tôi (Quenching basket): Thiết kế nan hở tối đa để chất làm nguội (dầu/nước) tiếp cận chi tiết nhanh nhất khi hạ nhiệt đột ngột.
• Giỏ ram (Tempering basket): Sử dụng ở dải nhiệt độ trung bình nhằm khử ứng suất dư cho kim loại.
• Giỏ ủ (Annealing basket): Chịu nhiệt độ ngâm kéo dài nhằm làm mềm hoặc đồng đều hóa cấu trúc pha của vật liệu.
• Giỏ thấm carbon (Carburizing basket): Có lớp màng oxit bảo vệ tự nhiên ngăn chặn sự thẩm thấu ngược của carbon vào cấu trúc giỏ, tránh giòn gãy cơ học.
• Giỏ thấm nitơ (Nitriding basket): Kháng lại sự ăn mòn và bám dính cực mạnh của môi trường khí amoniac giàu nitơ hoạt tính.

5. Các Thông Số Kỹ Thuật Cần Lưu Ý Khi Chọn Giỏ

Để đảm bảo tính kinh tế và kỹ thuật, bộ phận Thu mua và Kỹ thuật cần đồng bộ các thông số cơ bản sau:

6. Lưu Ý Vận Hành, Bảo Trì Và Bảo Dưỡng Để Tăng Tuổi Thọ Giỏ

• Sắp xếp hàng hóa khoa học: Không chất hàng vượt quá tải trọng thiết kế. Phân bổ chi tiết đều trong giỏ, tránh dồn trọng tâm về một phía gây mất cân bằng ứng suất uốn.
• Hạn chế va đập cơ học: Quá trình nâng hạ, cẩu kéo giỏ ra vào lò cần thực hiện mượt mà, tránh va chạm mạnh vách giỏ vào thành lò làm nứt các mối hàn hoặc nứt kết cấu đúc.
• Đảo ngược chiều sử dụng: Định kỳ lật ngược hoặc xoay góc giỏ sau một số chu kỳ nung nhất định để triệt tiêu xu hướng biến dạng tích tụ.
• Kiểm tra khuyết tật định kỳ: Sử dụng dung dịch thẩm thấu (PT) để soi các vết nứt chân chim ở các góc chịu lực, quai treo nhằm xử lý kịp thời trước khi xảy ra sự cố sập giỏ trong lò.

7. Xu Hướng Phát Triển Công Nghệ Giỏ Nhiệt Luyện Mới

• Vật liệu Composite Carbon (CFC) thay thế hợp kim: Xu hướng sử dụng giỏ CFC ngày càng rộng rãi nhờ khả năng giảm khối lượng đồ gá đến 75% so với giỏ thép đúc. Điều này giúp các lò xử lý nhiệt cắt giảm đáng kể lượng điện năng tiêu thụ (do không phải tốn năng lượng nung nóng phần tự trọng của giỏ kim loại nặng), đẩy nhanh tốc độ gia nhiệt và làm nguội.
• Tối ưu hóa thiết kế bằng phần mềm FEA: Áp dụng công nghệ mô phỏng phần tử hữu hạn để tính toán chính xác điểm tập trung ứng suất, từ đó vuốt mỏng những vị trí không cần thiết và gia cường đúng vị trí chịu lực, tạo ra thế hệ giỏ thông minh nhẹ nhưng siêu bền.

8. Các Câu Hỏi Thường Gặp (FAQ)

1. Tại sao giỏ đúc hợp kim Niken - Crom lại hay bị nứt vỡ ở các mối nối sau một thời gian sử dụng?

Hiện tượng này do ứng suất mỏi nhiệt (Thermal Fatigue) kết hợp với hiện tượng thấm carbon từ môi trường làm vật liệu bị cacbit hóa, trở nên giòn. Khi giỏ bị thả vào bể tôi dầu lạnh đột ngột, sự chênh lệch nhiệt độ lớn gây co ngót không đều dẫn đến nứt gãy.

2. Khi nào nên ưu tiên chọn giỏ nhiệt luyện tháo lắp được?

Nên chọn khi doanh nghiệp xử lý nhiều loại chi tiết có biên dạng kích thước thay đổi liên tục hoặc khi muốn tiết kiệm chi phí bảo trì (khi hỏng vách nào chỉ cần thay thế tấm vách đó thay vì vứt bỏ nguyên cả chiếc giỏ).

3. Giỏ Graphite và giỏ CFC có bị oxy hóa trong lò nung thông thường không?

Có. Vật liệu gốc carbon như Graphite và CFC sẽ bị oxy hóa (cháy) rất nhanh trong môi trường có oxy ở nhiệt độ trên 400^oC. Do đó, chúng chỉ được sử dụng trong môi trường chân không, khí trơ bảo vệ (Argon, Nitơ) hoặc công nghệ LPC.

4. Làm sao để chọn đúng kích thước mắt lưới của giỏ xử lý nhiệt?

Mắt lưới phải đủ nhỏ để chi tiết không lọt ra ngoài, nhưng phải đủ lớn để dầu tôi hoặc khí nóng lưu thông qua một cách dễ dàng nhất nhằm đảm bảo tốc độ làm nguội đạt chuẩn kỹ thuật.

5. Tuổi thọ trung bình của một giỏ đúc chất lượng cao là bao lâu?

Tuổi thọ phụ thuộc vào nhiệt độ và môi trường tôi. Với dòng sản phẩm cao cấp vận hành đúng kỹ thuật, tuổi thọ có thể kéo dài từ vài năm đến hàng nghìn chu kỳ nhiệt, vượt trội hoàn toàn so với dòng giỏ hàn từ thép tấm thông thường.

9. Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Giỏ Nhiệt Luyện Chất Lượng Cao, Uy Tín Hàng Đầu

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp đồ gá xử lý nhiệt tối ưu về hiệu suất kỹ thuật và bài toán kinh tế lâu dài, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược đáng tin cậy của bạn.

Chúng tôi chuyên sâu trong việc nghiên cứu, tư vấn và cung cấp các dòng sản phẩm đồ gá, giỏ xử lý nhiệt chất lượng cao phục vụ cho các ngành công nghiệp phụ trợ, sản xuất linh kiện ô tô, xe máy và chế tạo máy chính xác.

Ưu thế vượt trội từ sản phẩm của ABM Việt Nam:

• Chất lượng đỉnh cao: Giỏ được chế tạo từ các nguồn nguyên liệu tinh khiết, hạt đúc đồng đều, kết cấu vững chắc giúp sản phẩm cực kỳ bền và ổn định dưới mọi điều kiện sốc nhiệt khốc liệt nhất.
• Tương thích hệ thống tự động, tốc độ cao: Trọng lượng tối ưu, dung sai kích thước cơ khí chính xác, đáp ứng hoàn hảo cho các dây chuyền cấp phôi tự động bằng Robot hiện đại có chu kỳ vận hành tốc độ cao.
• Sản xuất theo yêu cầu chuyên biệt: ABM Việt Nam không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp kỹ thuật. Đội ngũ kỹ sư của chúng tôi sẽ khảo sát tận nơi để thiết kế ra những mẫu giỏ tối ưu nhất cho hệ thống lò của riêng bạn.

Đừng để những sự cố sập giỏ, cong vênh đồ gá làm gián đoạn dây chuyền sản xuất và làm giảm chất lượng sản phẩm của bạn!
