Khay nhiệt luyện – Heat Treatment Tray

Khay nhiệt luyện – Heat Treatment Tray

Trong ngành cơ khí chế tạo và luyện kim, quy trình xử lý nhiệt đóng vai trò quyết định đến cơ tính, độ bền và tuổi thọ của chi tiết máy. Để quá trình này diễn ra an toàn, ổn định và đạt hiệu suất cao, hệ thống đồ gá phụ trợ – đặc biệt là khay nhiệt luyện (heat treatment tray) – đóng vai trò cốt lõi. Bài viết này sẽ cung cấp cho các kỹ sư, chuyên viên thu mua và chủ doanh nghiệp cái nhìn toàn diện về mặt kỹ thuật, phân loại, cách lựa chọn cũng như giải pháp cung ứng tối ưu hiện nay.

1. Định Nghĩa Khay Nhiệt Luyện Là Gì?

Khay nhiệt luyện hay còn gọi là khay xử lý nhiệt là loại đồ gá chịu nhiệt chuyên dụng, được thiết kế để chứa đựng, sắp xếp và nâng đỡ các chi tiết cơ khí (như bánh răng, trục, bulong, vòng bi...) trong suốt quá trình nung nóng, giữ nhiệt và làm nguội nhanh.

Sản phẩm phải làm việc liên tục trong môi trường khắc nghiệt: nhiệt độ cực cao (từ 500^oC đến hơn 1300^oC), khí quyển ăn mòn (thấm carbon, thấm nitơ) và sốc nhiệt nghiêm trọng khi tôi. Vì vậy, khay đòi hỏi những tiêu chuẩn rất khắt khe về vật liệu và công nghệ chế tạo.

2. Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo cơ bản

Một hệ thống khay xử lý nhiệt tiêu chuẩn thường cấu thành từ các bộ phận:

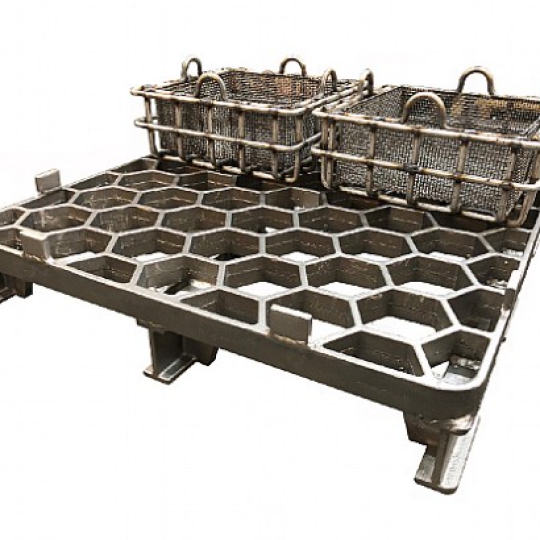

• Khung khay chính (Main Frame): Phần chịu lực cốt lõi, thường có dạng lưới hoặc thanh nan đan xen để tối ưu hóa lưu thông khí và chất tôi.
• Vách ngăn / Thanh định vị (Grid / Spacers): Giúp phân chia không gian, giữ khoảng cách giữa các chi tiết để tránh biến dạng và đảm bảo nhiệt độ đồng đều.
• Hệ thống chân / Chốt liên kết: Hỗ trợ tính năng xếp chồng hoặc tháo lắp tùy thuộc vào thiết kế cụ thể.

Nguyên lý hoạt động

Khay hoạt động dựa trên nguyên lý chịu tải tĩnh và tải động ở nhiệt độ cao. Khi đưa vào lò, khay hấp thụ nhiệt và truyền nhiệt gián tiếp sang chi tiết. Thiết kế thông thoáng của khay giúp các dòng khí nóng (hoặc tác nhân thấm) tuần hoàn 360 độ xung quanh chi tiết. Trong quá trình tôi (làm nguội nhanh), kết cấu khay cho phép chất tôi (dầu, nước, khí) tiếp cận chi tiết nhanh nhất, đồng thời khay phải co giãn nhiệt đều để không bị nứt vỡ hoặc cong vênh do ứng suất nhiệt.

3. Đặc Điểm Và Lợi Ích Vượt Trội

Đặc điểm kỹ thuật

• Khả năng chịu nhiệt và chống gum kéo (Creep Resistance): Không bị biến dạng dưới tải trọng lớn ở nhiệt độ cao trong thời gian dài.
• Chống oxy hóa và ăn mòn hóa học: Kháng lại sự xâm nhập của carbon, nitơ hoặc hiện tượng oxy hóa bề mặt.
• Hệ số giãn nở nhiệt thấp: Giúp khay duy trì dung sai hình học sau hàng nghìn chu kỳ nhiệt.

Lợi ích mang lại cho doanh nghiệp

• Nâng cao chất lượng sản phẩm: Nhiệt độ và khí quyển phân bổ đồng đều giúp chi tiết đạt độ cứng đồng nhất, giảm tỷ lệ hàng lỗi (NG).
• Tối ưu hóa năng suất: Thiết kế thông minh giúp tăng mật độ xếp hàng trong một mẻ nung.
• Tiết kiệm chi phí vận hành: Tuổi thọ khay cao giúp giảm tần suất thay thế, hạ giá thành sản xuất trên từng đơn vị sản phẩm.

4. Ứng Dụng Rộng Rãi Trong Các Công Nghệ Xử Lý Nhiệt

Khay xử lý nhiệt được ứng dụng trong hầu hết các công đoạn gia công nhiệt luyện kim loại:

• Khay tôi (Quenching tray): Chịu được sốc nhiệt cực lớn khi chuyển nhanh từ nhiệt độ cao vào bể dầu hoặc bể nước.
• Khay ram (Tempering tray): Sử dụng trong công đoạn khử ứng suất dư, yêu cầu độ bền dẻo ổn định ở nhiệt độ trung bình.
• Khay ủ (Annealing tray): Phục vụ quá trình làm mềm kim loại, cần chịu nhiệt kéo dài.
• Khay thấm carbon (Carburizing cigar / Carburizing tray): Có khả năng chống lại sự hấp thụ carbon vào nền vật liệu khay, tránh hiện tượng giòn gãy.
• Khay thấm nitơ (Nitriding tray): Kháng sự ăn mòn của khí amoniac (NH_3) ở nhiệt độ cao.

5. Phân Loại Khay Nhiệt Luyện

Theo kết cấu thiết kế

• Khay nhiệt luyện tháo lắp được (Disassemblable heat treatment tray): Các module có thể tách rời, dễ dàng thay thế từng phần khi hỏng hóc, tiết kiệm chi phí.

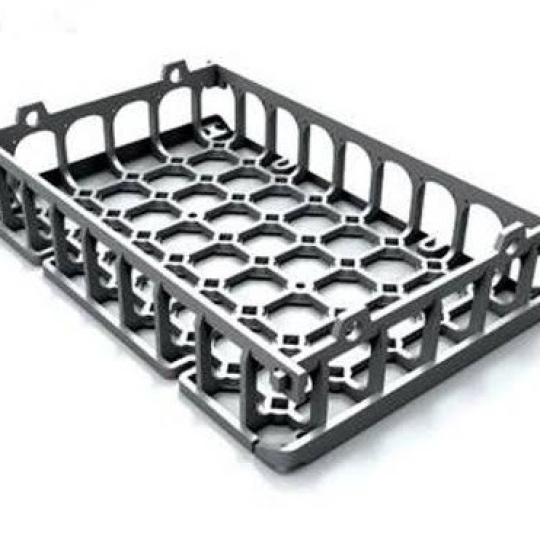

• Khay nhiệt luyện xếp chồng được (Stackable heat treatment tray): Thiết kế có khớp gá định vị, cho phép chồng nhiều tầng lên nhau để tận dụng tối đa chiều cao buồng lò.
• Khay nhiệt luyện sản xuất theo yêu cầu (Custom-made heat treatment tray): Đo đạc và thiết kế riêng biệt theo kích thước cơ học của chi tiết cần xử lý và biên dạng lò của khách hàng.

Theo vật liệu cấu tạo

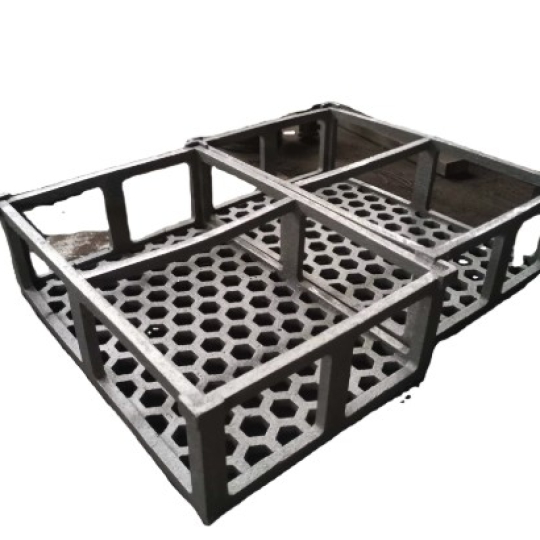

• Khay đúc hợp kim Niken - Crom (Ni/Cr alloy casting tray): Dòng khay phổ biến nhất nhờ độ bền cơ học cao. Các mác phổ biến như HK40, HT, HU (chứa hàm lượng Ni và Cr cao) mang lại khả năng chống oxy hóa tuyệt vời.
• Khay graphite (Graphite tray): Trọng lượng nhẹ, chịu nhiệt độ siêu cao, thường dùng trong môi trường chân không hoặc khí trơ.
• Khay CFC (CFC tray - Carbon Fiber Reinforced Carbon): Công nghệ vật liệu composite carbon tiên tiến, siêu nhẹ, không bị biến dạng ở nhiệt độ trên 2000^oC, độ bền cơ học gấp nhiều lần graphite thông thường.

Theo loại lò sử dụng

Mỗi loại lò công nghiệp sẽ yêu cầu một kiểu furnace tray phù hợp:

• Khay cho lò buồng (Chamber furnace tray): Thiết kế dạng tấm phẳng hoặc lưới tiêu chuẩn cho lò nung dạng hộp.
• Khay cho lò chân không (Vacuum furnace tray): Thường sử dụng vật liệu bằng Graphite, CFC hoặc hợp kim đặc biệt để tránh hiện tượng bay hơi nguyên tố ở áp suất âm.
• Khay cho lò giếng (Pit furnace tray): Thiết kế dạng tròn, có móc treo hoặc xếp chồng theo trục đứng.
• Khay cho lò LPC (LPC furnace tray): Phục vụ công nghệ thấm carbon áp suất thấp (Low Pressure Carburizing).
• Khay cho lò băng tải liên tục (Continuous conveyor furnace tray): Trọng lượng nhẹ, thiết kế phẳng để chạy mượt mà trên hệ thống con lăn hoặc xích tải.
• Khay cho lò xe đáy di động (Car bottom furnace tray): Chịu tải trọng siêu siêu lớn, kết cấu vững chắc.
• Khay cho lò nung tổng hợp: Ứng dụng linh hoạt cho các dòng lò nung thí nghiệm hoặc lò nung phổ thông.

6. Các Thông Số Kỹ Thuật Cơ Bản Cần Lưu Ý

Khi làm việc với nhà cung cấp, bộ phận kỹ thuật cần cung cấp chính xác các thông số sau:

7. Cách Lựa Chọn Khay Nhiệt Luyện Phù Hợp

Để chọn được sản phẩm tối ưu, doanh nghiệp cần cân bằng giữa bài toán kinh tế (Thu mua) và bài toán độ bền (Kỹ thuật):

1. Phân tích ứng suất và nhiệt độ: Nếu lò chạy ở nhiệt độ dưới $1050^\circ\text{C}$, khay đúc hợp kim $Ni-Cr$ là lựa chọn kinh tế hàng đầu. Nếu trên $1100^\circ\text{C}$ trong lò chân không, hãy ưu tiên chọn khay chất liệu Graphite hoặc CFC.
2. Xem xét chu kỳ sản xuất: Đối với các dây chuyền tự động, tốc độ cao, việc sử dụng khay CFC giúp giảm khối lượng đồ gá, từ đó giảm năng lượng tiêu hao để nung nóng chính cái khay đó, rút ngắn thời gian mẻ nung.
3. Lựa chọn kết cấu: Nếu chi tiết thay đổi hình dáng liên tục, hãy chọn khay tháo lắp được để linh hoạt thay đổi đồ gá.

8. Lưu Ý Khi Vận Hành, Bảo Trì Và Bảo Dưỡng

Độ bền của khay phụ thuộc rất lớn vào cách sử dụng:

• Tránh sốc nhiệt không cần thiết: Không làm nguội khay quá đột ngột trừ quy trình tôi bắt buộc.
• Đảo chiều khay định kỳ: Sau một số chu kỳ nung, nên lật ngược hoặc đảo chiều khay để triệt tiêu ứng suất uốn tích tụ, chống hiện tượng võng lòng máng.
• Kiểm tra nứt gãy vi mô (Micro-crack): Sử dụng phương pháp kiểm tra thẩm thấu chất lỏng (PT) định kỳ để phát hiện sớm các vết nứt trước khi khay bị vỡ hoàn toàn trong lò.
• Vệ sinh bề mặt: Loại bỏ xỉ oxit, cacbon bám dính trên khay để tránh tạo thành các điểm tập trung ứng suất hoặc gây bẩn chi tiết nung.

9. Xu Hướng Phát Triển Và Công Nghệ Mới

Ngành xử lý nhiệt toàn cầu đang dịch chuyển mạnh mẽ sang xu hướng Xanh hóa và Tự động hóa tốc độ cao.

• Sự lên ngôi của vật liệu CFC: Khay CFC đang dần thay thế khay đúc hợp kim nhờ trọng lượng chỉ bằng 1/5 nhưng độ bền kéo cao hơn ở nhiệt độ trên 1000^oC. Điều này giúp tiết kiệm tới 20-30% điện năng tiêu thụ của lò.
• Thiết kế tối ưu hóa bằng mô phỏng (FEA): Ứng dụng phần mềm mô phỏng phần tử hữu hạn để phân tích dòng chảy nhiệt và ứng suất trước khi đúc/chế tạo, đảm bảo khay có kết cấu nhẹ nhất nhưng chịu lực tốt nhất.

10. Các Câu Hỏi Thường Gặp (FAQ)

Tác nhân chính nào làm khay đúc hợp kim nhanh hỏng nhất?

Hiện tượng thấm carbon hóa (Carburization) làm thay đổi cấu trúc của hợp kim $Ni-Cr$, biến mác vật liệu từ dẻo dai thành giòn và dễ nứt khi gặp sốc nhiệt.

Tại sao nên dùng khay CFC thay cho khay đúc trong lò chân không?

Khay CFC có độ bền cơ học tăng theo nhiệt độ, không bị gum kéo (creep), trọng lượng siêu nhẹ giúp giảm thời gian sơ cấp nhiệt và loại bỏ hoàn toàn nguy cơ dính kết (welding) giữa chi tiết và khay ở nhiệt độ cao.

Bao lâu thì cần bảo dưỡng hoặc kiểm tra khay một lần?

Tùy thuộc vào tần suất chạy lò. Thông thường, nên kiểm tra bằng mắt sau mỗi mẻ và kiểm tra khuyết tật sâu sau mỗi 3 - 6 tháng vận hành liên tục.

Khay nhiệt luyện tháo lắp được có bền bằng khay hàn/đúc nguyên khối không?

Có. Về mặt phân bổ ứng suất nhiệt, khay tháo lắp còn có ưu điểm cho phép các thành phần co giãn độc lập, giảm ứng suất cục bộ nên thường ít bị nứt vỡ hơn kết cấu hàn cứng nguyên khối.

Làm thế nào để hạn chế hiện tượng biến dạng chi tiết đặt trên khay?

Cần thiết kế bề mặt khay có độ phẳng tuyệt đối và sử dụng các thanh nan phụ trợ phù hợp với biên dạng chi tiết, đảm bảo điểm tiếp xúc chịu lực đồng đều.

11. Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Khay Nhiệt Luyện Chất Lượng Cao Hàng Đầu

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp đồ gá nhiệt luyện toàn diện, hãy đến với Công ty TNHH Công Nghệ ABM Việt Nam. Chúng tôi tự hào là đơn vị uy tín hàng đầu chuyên cung cấp dòng sản phẩm khay xử lý nhiệt chất lượng cao, đáp ứng các tiêu chuẩn khắt khe nhất của các nhà máy sản xuất linh kiện ô tô, xe máy, hàng không và cơ khí chính xác.

Tại sao nên chọn sản phẩm từ ABM Việt Nam?

• Chất lượng vượt trội: Toàn bộ sản phẩm được chế tạo từ nguồn nguyên liệu hợp kim, Graphite, CFC cao cấp, đảm bảo khay cực kỳ bền và ổn định qua hàng nghìn chu kỳ nhiệt.
• Đáp ứng dây chuyền tự động, tốc độ cao: Thiết kế chuẩn xác, trọng lượng tối ưu, hoàn toàn tương thích với hệ thống robot cấp phôi và lò nung tự động hiện đại.
• Giải pháp sản xuất theo yêu cầu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam sẵn sàng khảo sát, tư vấn và thiết kế riêng biệt theo đúng biên dạng lò và đặc thù chi tiết của quý khách.

Đừng để hệ thống đồ gá kém chất lượng làm ảnh hưởng đến tiến độ và chất lượng sản phẩm của bạn!
