Thiết bị trao đổi nhiệt dạng tấm bán hàn Funke

Với quan hệ đối tác trong tương lai

FUNKE là công ty đi đầu trong việc phát triển và sản xuất các thiết bị trao đổi nhiệt chất lượng với diện tích truyền nhiệt lên đến 2 400 m². Phạm vi sản phẩm bao gồm bộ trao đổi nhiệt dạng vỏ và ống, bộ trao đổi nhiệt dạng tấm bắt vít và được hàn cũng như bộ làm mát dầu / không khí và bộ gia nhiệt sơ bộ dầu điện. Do đó, là một trong số ít nhà sản xuất trên toàn thế giới, FUNKE cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

FUNKE tập trung vào định hướng khách hàng, tiêu chuẩn chất lượng cao nhất, năng lực và kỹ năng tư vấn - những lợi ích quan trọng mà một công ty có quy mô phù hợp có thể cung cấp.

Bộ trao đổi nhiệt dạng tấm bán hàn - kỹ thuật điện lạnh không có rủi ro

Bộ trao đổi nhiệt dạng tấm có gioăng đệm đạt đến giới hạn của chúng khi nói đến phương tiện quan trọng, ví dụ: chất làm lạnh không được khuyến khích sử dụng miếng đệm. Đối với những thiết bị đòi hỏi này, FUNKE cung cấp các bộ trao đổi nhiệt bán hàn của dòng FPG. Chúng được sử dụng làm thiết bị bay hơi, thiết bị đặc hoặc làm mát dầu trong làm mát lạnh, công nghiệp và gia công cũng như cho các ứng dụng hóa chất đặc biệt.

Thiết kế và chức năng

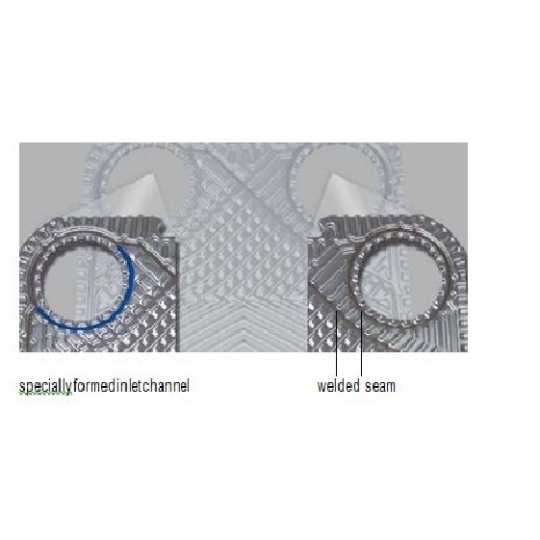

Các tấm của FPG-Heat Exchangers dựa trên công nghệ cung cấp của FUNKE FP-series. Một cassette được làm bằng hai tấm trao đổi nhiệt dạng sóng được lắp ráp theo góc 180° với nhau. Mặt sau, chúng được hàn bằng laser cùng với rãnh làm kín được cung cấp cho miếng đệm. Môi chất tích cực hoặc chất làm lạnh chạy qua lỗ đầu vào trong kênh này bây giờ được tạo ra là kênh kín giữa các tấm. Trong vùng nhập liệu, các rãnh của các tấm có một mẫu đặc biệt để môi trường có thể tự do chạy vào khay.

Ở bên ngoài, mỗi băng cassette được gắn một miếng đệm. Khi môi chất tới hạn truyền từ khay này sang khay kia, chỉ có hai trong số bốn vòng đệm ở các khẩu độ tiếp xúc với môi trường. Hai vòng đệm này được làm bằng vật liệu đặc biệt có khả năng chịu lực cao. Để đảm bảo độ kín tuyệt vời, các miếng đệm này trong thiết kế đặc biệt có độ kín cao gấp đôi so với các miếng đệm thông thường. Hơn nữa, trong vùng đi vào của môi trường, biến dạng của các miếng đệm được giảm dần trên vòng đệm và miếng cầu nối.

Khe hở của phương tiện ít quan trọng hơn giữa các băng đơn được bịt kín bằng các miếng đệm dành riêng cho ứng dụng có chất lượng đã được kiểm chứng. Các miếng đệm được gắn không keo với “Hệ thống T-Clip” đáng tin cậy tuyệt đối.

Ở khu vực đầu vào của mỗi đường hàn kép trung bình của các băng và các miếng đệm kép giữa các băng đảm bảo hoạt động không bị rò rỉ mà không có bất kỳ nguy cơ trộn lẫn lưu chất nào.

Ưu điểm

• Hệ thống rất khả thi. Khả năng thích ứng của bộ trao đổi nhiệt với các điều kiện vận hành mới bất cứ lúc nào bằng cách thay đổi hoặc bổ sung các thành phần.

• Làm sạch bề mặt trao đổi bằng gioăng.

• Xu hướng bẩn thấp.

• Nhanh chóng và thực tế.

• Hệ số truyền nhiệt cao.

• Chống ăn mòn cực tốt.

• Thay đổi gioăng (khung gioăng kết hợp) không phức tạp.

Vật liệu

Theo tiêu chuẩn, các tấm truyền nhiệt FUNKE được sản xuất ở 1.4404 / AISI 316L. Ngoài ra có sẵn titan. Độ dày của vật liệu là 0,6 mm (vật liệu khác theo yêu cầu).

Đối với các vòng đệm ở vùng thay đổi của môi trường tới hạn (ví dụ: amoniac hoặc tương tự), các vòng đệm chloropene được sử dụng. Đối với khoảng cách di chuyển của các miếng đệm NBR hoặc EPDM-lưu chất không kiểm định được sử dụng.

Các miếng đệm kết hợp

Vòng đệm làm bằng hai vật liệu khác nhau, tức là các vòng đệm được làm bằng vật liệu khác ngoài khung đệm chính (ví dụ: chloropene cho vòng đệm và NBR cho khung)

Các ứng dụng

• HVAC
• Kỹ thuật điện lạnh
• Công nghiệp hóa chất
• Đường
• Đồ ăn
• Marine
• Quyền lực
• Giấy

THÔNG SỐ KĨ THUẬT:

• Áp suất tối đa cho phép: 30 bar
• Nhiệt độ tối đa cho phép: 180 ° C
• Nhiệt độ tối đa cho phép: -35 ° C

Kích thước
