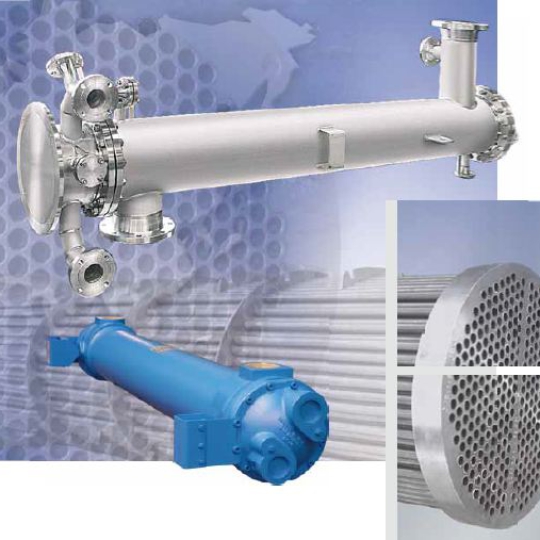

Thiết bị trao đổi nhiệt dạng ống chùm Funke

Tạo áp lực lên các thiết bị trao đổi nhiệt dạng ống chùm chất lượng

Trong lĩnh vực trao đổi nhiệt dạng vỏ và ống, FUNKE có một loạt sản phẩm chất lượng gồm các mẫu đặc biệt cho hầu hết các yêu cầu trong kỹ thuật máy móc và nhà máy. Yêu cầu chất lượng tối đa và các giải pháp hướng đến khách hàng là đặc điểm của thương hiệu FUNKE. Với các dòng máy của FUNKE, chúng tôi đã cung cấp cho khách hàng theo chương trình tiêu chuẩn một loạt sản phẩm chất lượng cao và toàn diện cho tất cả các yêu cầu chung trong kỹ thuật máy móc và các nhà máy trên toàn quốc. Khách hàng nhận được các đơn vị được tối ưu hóa về mặt nhiệt động lực học được sản xuất theo các cấp độ xác định.

Dữ liệu kỹ thuật cơ bản (tùy theo thiết kế)

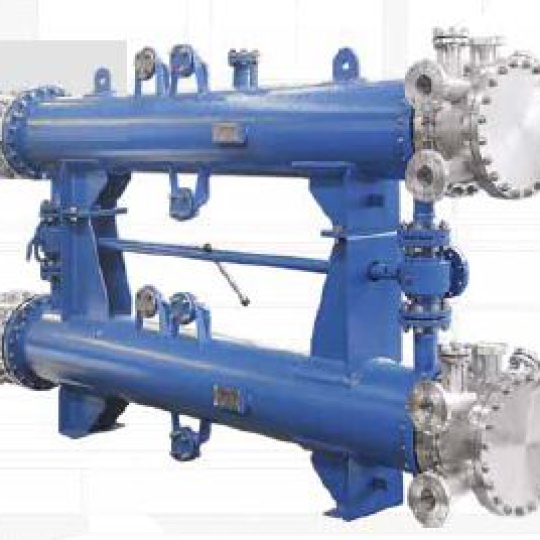

Bộ trao đổi nhiệt dạng ống chùm FUNKE

• Ống thẳng / ống hình chữ U / bộ trao đổi nhiệt an toàn

• Trong tất cả các loại xây dựng thông thường

• Cho tất cả các phương tiện lỏng và khí thông thường

Ưu điểm của bộ trao đổi nhiệt dạng ống chùm FUNKE (RWT):

• Các giải pháp theo đơn đặt hàng cụ thể và loạt mô hình tiêu chuẩn theo tất cả các chỉ thị và tiêu chuẩn quan trọng trên toàn thế giới (chẳng hạn như PED, ASME, TEMA, API)

• Thiết kế tối ưu với phần mềm tính toán hàng đầu của quốc tế (ví dụ: HTRI)

• Hệ thống truyền nhiệt đáng tin cậy ngay cả với các lưu chất quan trọng

• Áp suất hoạt động và nhiệt độ hoạt động rất cao

• Ít có xu hướng hôi do dòng chảy được tối ưu hóa

• Mức độ an toàn cao liên quan đến việc trộn các lưu chất

• Thiết kế mạnh mẽ và chất lượng cao

• Đầu tư vốn thấp, chi phí vận hành và bảo trì so với tuổi thọ tổng thể

• Dễ dàng mở / làm sạch

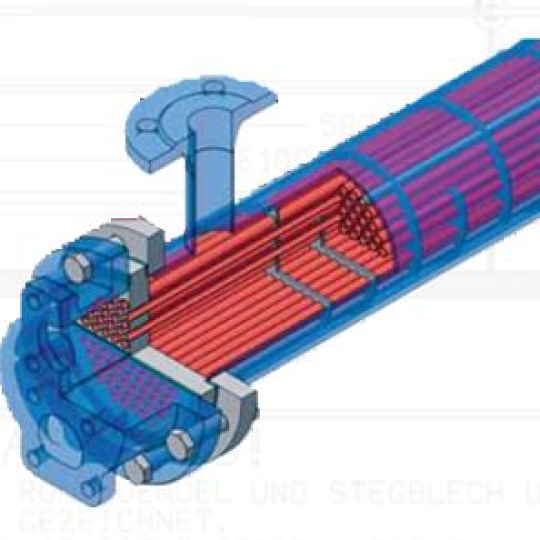

Các thành phần của bộ trao đổi nhiệt dạng vỏ và ống

• Vỏ bộ trao đổi nhiệt
• Buồng kết nối
• Buồng dẫn hướng
• Ống bên trong
• Bảng tính
• Vách ngăn
• Dụng cụ màng seal

Tuy nhiên, sự trao đổi nhiệt hiệu quả chỉ có thể diễn ra nếu chênh lệch nhiệt độ vừa đủ. Chênh lệch nhiệt độ càng lớn thì bề mặt truyền nhiệt yêu cầu càng nhỏ. Hiệu suất truyền nhiệt của thiết bị trao đổi nhiệt là sản phẩm của chênh lệch nhiệt độ logarithmic trung bình, bề mặt truyền nhiệt và hệ số truyền nhiệt. Loại thứ hai chủ yếu được xác định bởi các đặc tính của lưu chất, đó là bởi thiết kế hình học.

Mặt khác, nhà cung cấp thiết bị trao đổi nhiệt phải có bí quyết ứng dụng rộng rãi liên quan đến các đặc tính nhiệt động lực học của môi trường đặc biệt ở áp suất và nhiệt độ thích hợp. Điều này cũng áp dụng cho các vấn đề về yếu tố bám bẩn và tính tương thích của vật liệu.

Việc tính toán và thiết kế các bộ trao đổi nhiệt FUNKE được thực hiện với các chương trình hàng đầu trên toàn thế giới (ví dụ: HTRI, Viện Nghiên cứu Truyền nhiệt, Hoa Kỳ) và với FUNKE-Soft- ware đã được sử dụng trên toàn thế giới.

Cấu trúc và chức năng

Thiết bị trao đổi nhiệt dạng ống chùm là một hệ thống áp suất không nung bao gồm hai khoang áp suất riêng biệt (khoang vỏ và khoang ống). Được ngăn cách bởi thành ống giữa hai phương tiện, hai phương tiện đi qua nhau với sự thẳng hàng đến mức, nếu có sự chênh lệch nhiệt độ, chúng sẽ trao đổi nhiệt lẫn nhau mà không bị trộn lẫn trong quá trình này, một môi chất đi qua buồng vỏ và môi chất thứ hai đi qua buồng ống. Dòng chảy qua buồng vỏ được kiểm soát bởi các yếu tố sao cho có càng nhiều chữ thập vào các ống càng tốt. Hình thức và khoảng cách của các vách ngăn được điều chỉnh cho phù hợp với việc sử dụng vận hành liên quan.

Tùy thuộc vào hiệu quả, tốc độ và tổn thất áp suất mà tác động qua buồng ống bị ảnh hưởng bởi một lần đi qua hoặc nhiều lần. Ngoại trừ tổn thất bức xạ, nhiệt lượng đầu vào giống như nhiệt lượng đầu ra.
