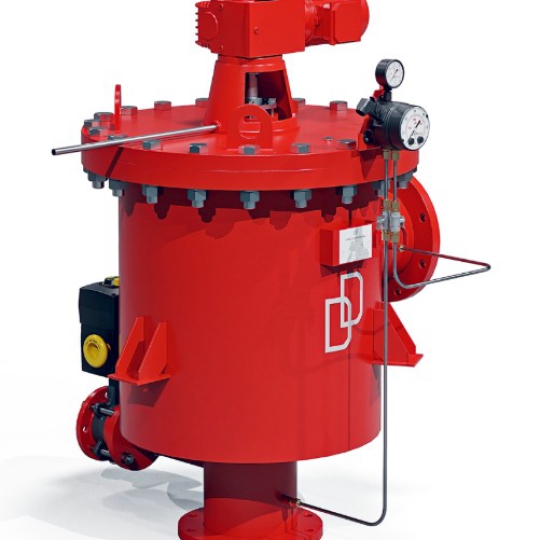

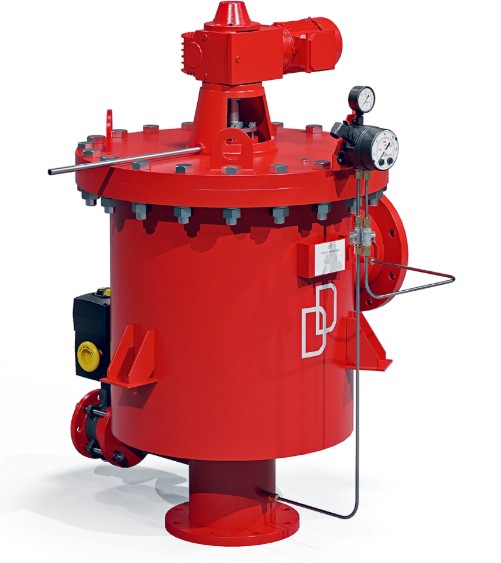

Bộ lọc rửa ngược tự động dạng trống áp suất cao DDS Backwash Drum Filter HP

BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP - LỌC NƯỚC HIỆU QUẢ VỚI CHỨC NĂNG RỬA NGƯỢC TỰ ĐỘNG

Bộ lọc rửa ngược tự động dạng trống áp suất cao DDS Backwash Drum Filter HP tách rắn – lỏng chính xác cho các ứng dụng công nghiệp

Bộ lọc rửa ngược tự động dạng trống áp suất cao DDS Backwash Drum Filter HP là giải pháp lọc nước hiệu suất cao, chuyên dùng để loại bỏ số lượng lớn chất rắn trong chất lỏng. Dòng chảy chất lỏng đi qua cấu trúc lưới lọc dạng trống siêu mịn, giữ lại hiệu quả các hạt rắn. Với thiết kế bền chắc cùng khả năng tùy chỉnh vật liệu và kích thước, thiết bị đặc biệt phù hợp cho các môi trường vận hành khắt khe.

Các tùy chọn mặt bích đa dạng giúp dễ dàng tích hợp vào hệ thống đường ống sẵn có, đồng thời mang lại sự linh hoạt khi sử dụng trong hệ thống lọc công nghiệp. Nhờ hiệu suất lọc vượt trội, thiết kế thân thiện cho bảo trì và tuổi thọ cao, bộ lọc này mang đến giải pháp đáng tin cậy, tiết kiệm chi phí cho quá trình tách rắn – lỏng công nghiệp.

THÔNG SỐ KỸ THUẬT CỦA BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP

• Lưu lượng: Tối đa 1.200 m³/h
• Độ mịn lọc: > 5 µm
• Áp suất vận hành: 0,8 – 63 bar
• Kích thước mặt bích: DN 50 – 500
• Tự động làm sạch: Có
• Vật liệu vỏ lọc: Thép, Thép không gỉ, GRP

ƯU ĐIỂM CỦA THIẾT BỊ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP

*Hiệu suất lọc vượt trội

Bộ lọc công nghiệp mang đến khả năng tách rắn – lỏng chính xác với tốc độ rửa lên tới 10 m/s và làm sạch 100% toàn bộ bề mặt lọc. Đồng thời, khả năng lọc tinh tới 5 μm giúp bảo vệ các bộ phận nhạy cảm, ngăn ngừa mài mòn sớm.

Kết quả đạt được: năng suất tăng tới 20%, thời gian ngừng máy giảm tới 35% và tuổi thọ hệ thống kéo dài đáng kể – ngay cả trong điều kiện tải bẩn thay đổi liên tục.

*Hiệu suất tối đa, không tốn công lắp đặt

Thiết bị đã được đi dây và kiểm định sẵn, cho phép đưa vào vận hành nhanh chóng mà không cần các công đoạn lắp đặt phức tạp. Nhờ đó, hệ thống sẵn sàng hoạt động nhanh hơn tới 40%, giảm thiểu sai sót lắp đặt và tiết kiệm tới 40% chi phí tổng thể.

*Bảo trì dễ dàng

Nhờ tải trọng phân bổ đồng đều trên toàn bộ bề mặt lọc, bộ lọc nước tự làm sạch vận hành hiệu quả, ít hao mòn. Chức năng rửa ngược tự động đảm bảo hiệu suất lọc ổn định với nhu cầu bảo trì tối thiểu.

Điều này giúp kéo dài tuổi thọ phần tử lọc, giảm chi phí thay thế linh kiện và tiết kiệm tới 40% chi phí bảo dưỡng, đồng thời tối ưu hóa quy trình vận hành.

*Vận hành ổn định

Ngay cả trong điều kiện khắc nghiệt, bộ lọc rửa ngược tự động vẫn duy trì hoạt động ổn định và đáng tin cậy. Công nghệ lọc công nghiệp tiên tiến đảm bảo hiệu suất lọc bền vững.

*Linh hoạt trong thích ứng

Bộ lọc nước công nghiệp được cung cấp với nhiều kích cỡ và vật liệu khác nhau, có thể tùy chỉnh linh hoạt theo yêu cầu riêng. Các tùy chọn mặt bích đa dạng cho phép tích hợp dễ dàng vào hệ thống đường ống hiện hữu. Nhờ thiết kế mô-đun, bộ lọc phù hợp cho nhiều ứng dụng công nghiệp khác nhau.

ĐẶC ĐIỂM NỔI BẬT CỦA BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP

1. Hiệu quả làm sạch vượt trội

Với khả năng làm sạch 100% toàn bộ bề mặt lọc và lượng nước rửa ngược thất thoát tối thiểu, hiệu suất lọc luôn được duy trì ở mức cao. Hệ thống rửa ngược hiệu quả của Bộ lọc rửa ngược tự động dạng trống áp suất cao DDS Backwash Drum Filter HP đảm bảo quá trình lọc diễn ra liên tục mà không làm gián đoạn vận hành.

2. Thiết kế chắc chắn cho hoạt động bền bỉ và đáng tin cậy

Bộ lọc trống được chế tạo từ vật liệu bền chắc kết hợp cùng thiết kế inline tiết kiệm không gian. Thiết bị có thể lắp đặt linh hoạt, gần như không chiếm diện tích sàn và dễ dàng tích hợp vào hệ thống hiện hữu mà không cần cải tạo đường ống. Giải pháp này giúp tiết kiệm tới 40% chi phí lắp đặt và mang lại hiệu quả tách rắn – lỏng với lưu lượng cao.

3. Bảo vệ đáng tin cậy cho hệ thống và môi trường chất lỏng

Hệ thống lọc của chúng tôi bảo vệ hiệu quả các thiết bị như bộ trao đổi nhiệt tấm, đầu phun, hệ thống đường ống, phớt cơ khí, bơm và các hệ thống vi lọc khỏi nguy cơ nhiễm bẩn. Bộ lọc đảm bảo chất lượng lọc hàng đầu cho nhiều loại chất lỏng như nước làm mát, nước sông, nước công nghệ, dầu, nhũ tương và nước uống. Ngay cả trong môi trường nước nhiễm sinh vật như hàu, thiết bị vẫn mang lại sự bảo vệ ổn định lâu dài cho các hệ thống nhạy cảm.

CHỨC NĂNG RỬA NGƯỢC CỦA BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP - CÔNG NGHỆ RỬA NGƯỢC HIỆU QUẢ CHO QUÁ TRÌNH LỌC LIÊN TỤC

Tại sao cần chức năng rửa ngược?
Chức năng rửa ngược giúp loại bỏ các chất rắn tích tụ trên phần tử lọc, đảm bảo hiệu suất lọc không bị gián đoạn. Nhờ vậy, thiết bị ngăn ngừa tắc nghẽn, giảm nhu cầu bảo trì và duy trì khả năng lọc liên tục với lượng nước rửa ngược tối thiểu. Đặc biệt trong các hệ thống lọc công nghiệp, chức năng này giúp tối ưu chi phí vận hành và kéo dài tuổi thọ thiết bị.

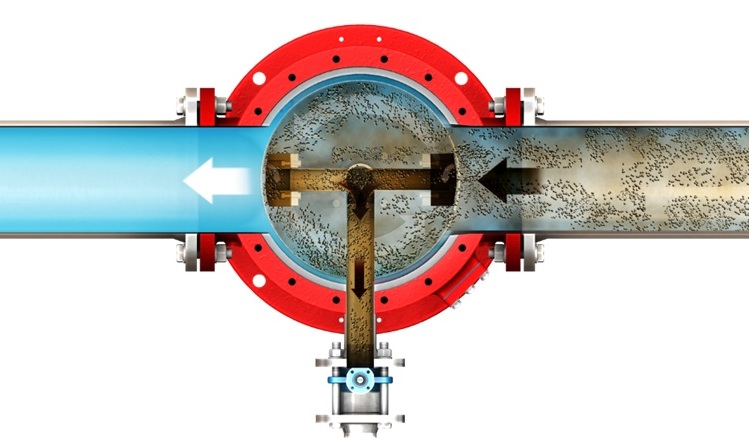

Chức năng rửa ngược hoạt động như thế nào?
Quá trình rửa ngược của bộ lọc trống được kích hoạt tự động khi hệ thống đo chênh áp phát hiện tình trạng nhiễm bẩn. Một van rửa ngược được điều khiển bằng động cơ sẽ mở ra, tạo áp suất khí quyển. Lúc này, áp suất dư ở phía nước sạch sẽ đẩy ngược chất rắn ra ngoài theo chiều ngược lại của dòng lọc. Giỏ lọc của bộ lọc rửa ngược tự động được làm sạch hoàn toàn trong vòng 15–20 giây nhờ sự quay của các vòi rửa.

Chức năng rửa ngược tự động này cho phép tách rắn – lỏng một cách tin cậy, đồng thời đảm bảo quá trình lọc diễn ra liên tục mà không bị gián đoạn.

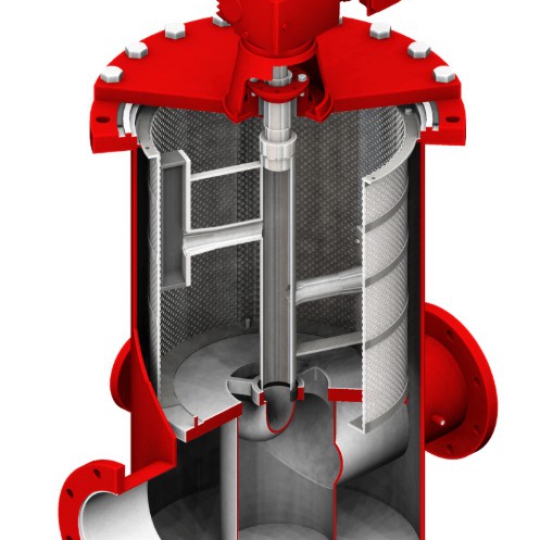

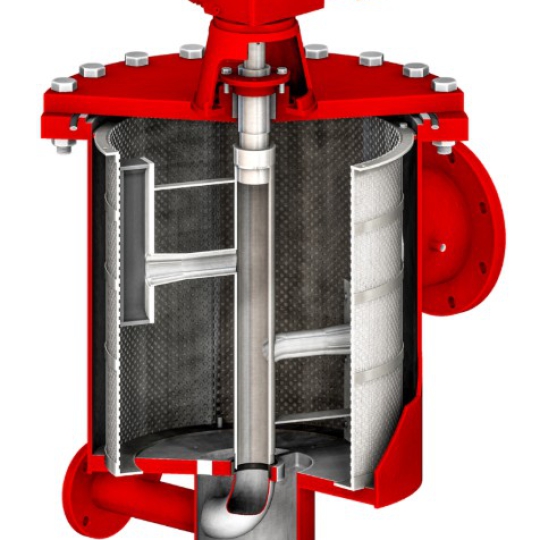

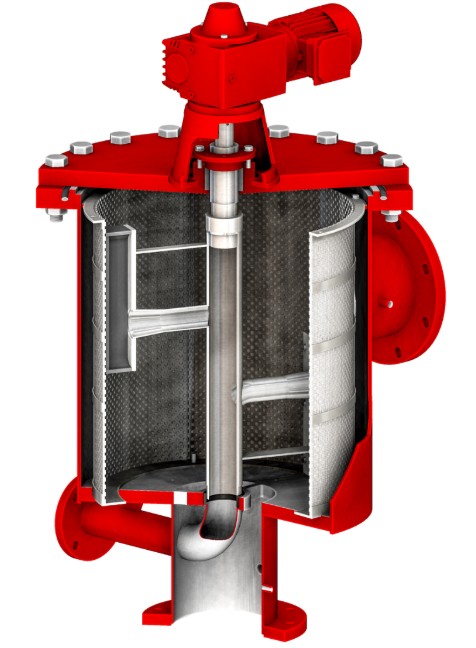

QUY TRÌNH LỌC CỦA BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP

1. Nước thô đi vào bộ lọc
   Nước thô đi vào bộ lọc qua mặt bích đầu vào và chảy từ trong ra ngoài qua trống lọc, nơi quá trình lọc bắt đầu.

2. Tách chất rắn
   Khi nước đi qua trống lọc, các chất rắn sẽ bị giữ lại trong các khe dạng phân đoạn của trống lọc. Nước đã được làm sạch đi ra ngoài qua cửa thoát nước sạch.

3. Giám sát tự động tình trạng tắc nghẽn
   Cảm biến đo chênh lệch áp suất giữa cửa vào nước thô và cửa ra nước sạch sẽ phát hiện mức độ nhiễm bẩn của bộ lọc. Quá trình rửa ngược sẽ tự động bắt đầu khi đạt đến giá trị chênh áp đã cài đặt hoặc theo chế độ hẹn giờ.

4. Kích hoạt quá trình rửa ngược
   Van rửa ngược điều khiển bằng motor mở ra, tạo áp suất khí quyển trong ống rửa ngược và cánh tay xả. Áp suất dư phía nước sạch sẽ đẩy các chất rắn ra khỏi hệ thống ngược chiều với hướng lọc.

5. Làm sạch triệt để phần tử lọc
   Cánh tay xả quay cùng với các guốc xả gắn liền, đảm bảo làm sạch 100% bề mặt giỏ lọc. Sau 15–20 giây, quá trình rửa ngược kết thúc tự động và van rửa ngược đóng lại.

6. Hoạt động lọc liên tục
   Quá trình lọc vẫn duy trì trong suốt thời gian rửa ngược, đảm bảo việc làm sạch diễn ra mà không làm gián đoạn quá trình xử lý nước.

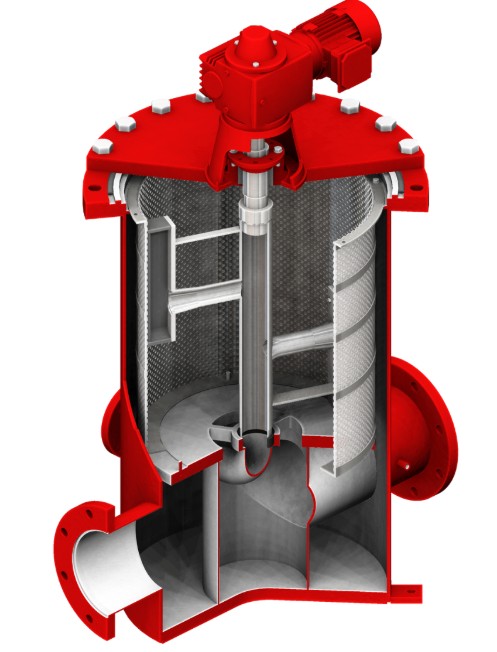

 THIẾT KẾ CHẮC CHẮN VÀ ỔN ĐỊNH CỦA BỘ LỌC RỬA NGƯỢC TỰ ĐỘNG DẠNG TRỐNG ÁP SUẤT CAO DDS BACKWASH DRUM FILTER HP

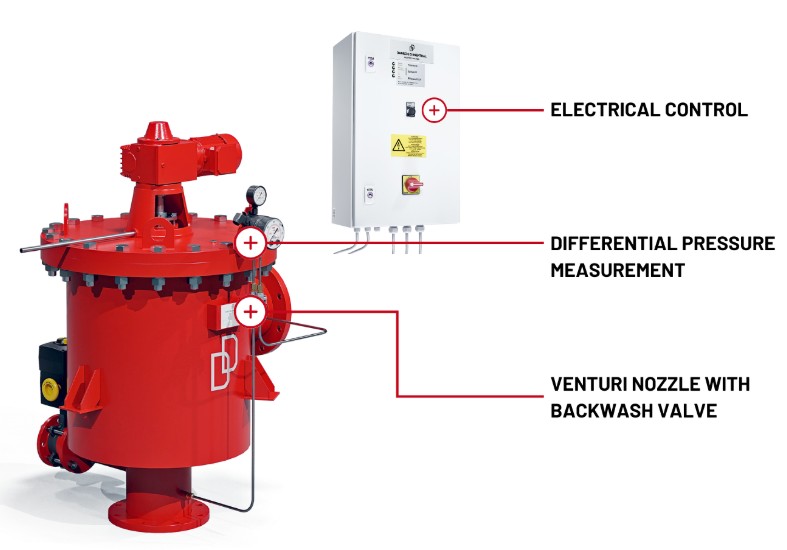

Các thành phần của bộ lọc:

• Hệ thống điều khiển điện (Electrical control)
• Đo chênh áp (Differential Pressure Measurement)
• Vòi Venturi với van rửa ngược (Venturi Nozzle With Backwash Valve)

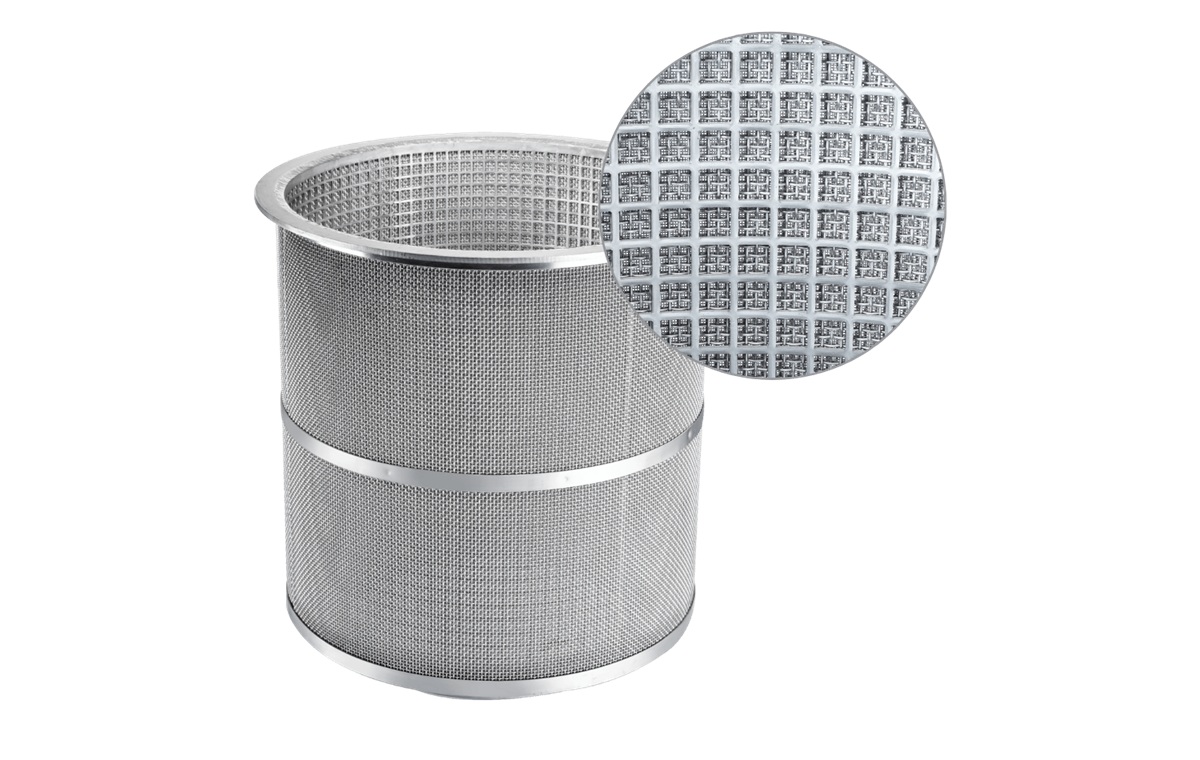

Phần tử lọc (Filter element)
Lưới lọc được thiết kế dạng cấu trúc sandwich chắc chắn với hai lớp lưới đỡ, giúp tăng hiệu quả sử dụng diện tích lọc thực. Có sẵn với nhiều cấp thép không gỉ khác nhau và đạt độ mịn lọc từ 5 µm, đảm bảo khả năng lọc chính xác. Nhờ khả năng làm sạch 100% toàn bộ bề mặt lọc, áp suất chênh lệch luôn ổn định. Tùy theo điều kiện vận hành, giải pháp này giúp tiết kiệm đến 30% chi phí năng lượng và nâng cao tính bền vững cho hệ thống.

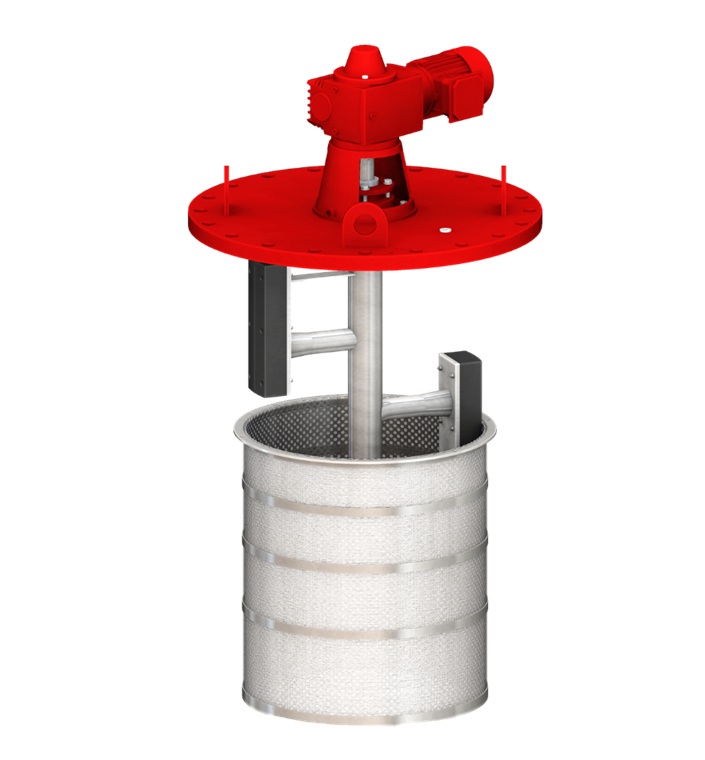

Guốc rửa (Flushing shoes)
Hai guốc rửa đối xứng được gắn trên cánh tay xả bên trong bộ lọc. Trong quá trình rửa ngược, thiết bị này quay và làm sạch phần tử lọc. Guốc rửa có khả năng chống ăn mòn và dễ dàng thay thế.

Hệ thống điều khiển điện (Electrical control system)
Bộ lọc được điều khiển tự động dựa trên thời gian hoặc tín hiệu đo chênh áp. Hệ thống có thể truyền tín hiệu đến PCS của khách hàng để báo cáo tình trạng sẵn sàng vận hành, quá trình rửa hoặc cảnh báo sự cố.

Cảm biến chênh áp (Differential pressure measurement)
Màn hiển thị quang học thể hiện áp suất vận hành và chênh áp. Hai tiếp điểm điều chỉnh được có thể kích hoạt quá trình rửa lọc hoặc phát cảnh báo lỗi.

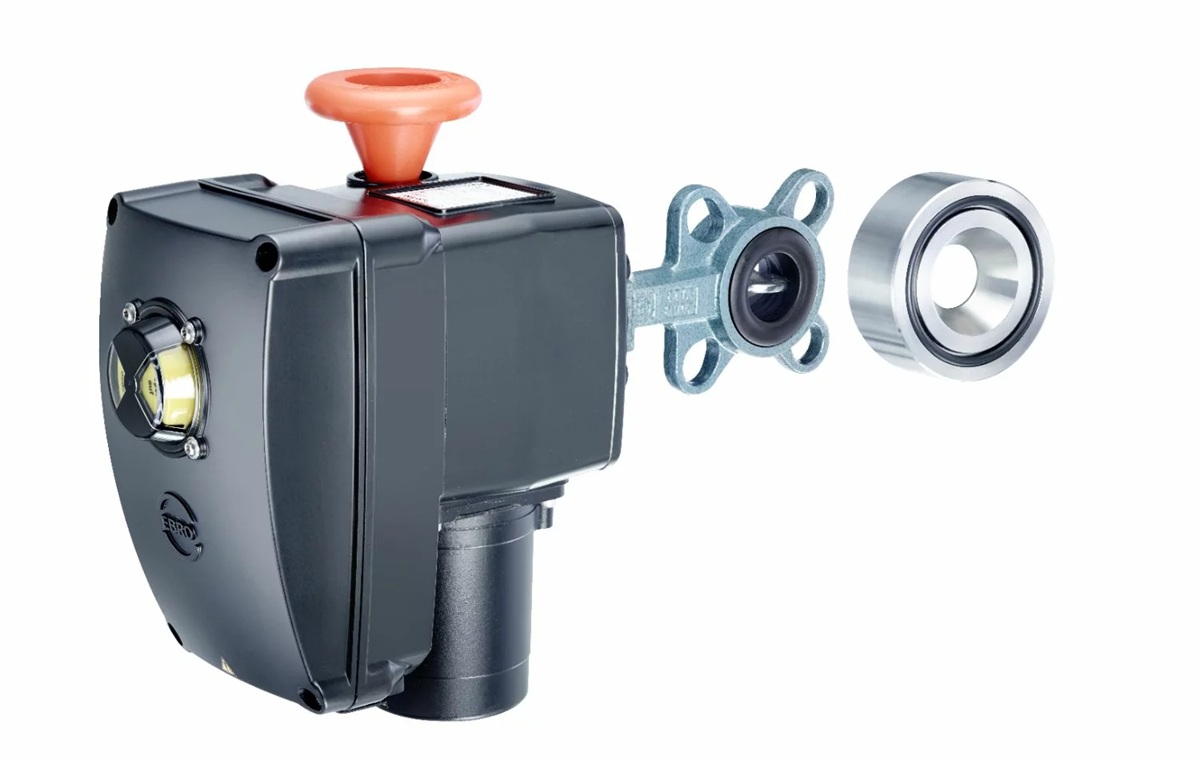

Vòi Venturi kèm van rửa ngược (Venturi nozzle with backwash valve)
Vòi Venturi được thiết kế theo điều kiện vận hành của khách hàng, đảm bảo điều chỉnh chính xác lượng nước rửa cần thiết và ngăn ngừa biến động áp suất trong đường ống. Nhờ hiệu quả vượt trội, thiết kế này giúp giảm đến 70% lượng nước rửa, giảm một nửa chi phí xử lý thải và bảo vệ môi trường tại điểm sử dụng. Van rửa ngược có thể được điều khiển điện hoặc khí nén theo tiêu chuẩn.
