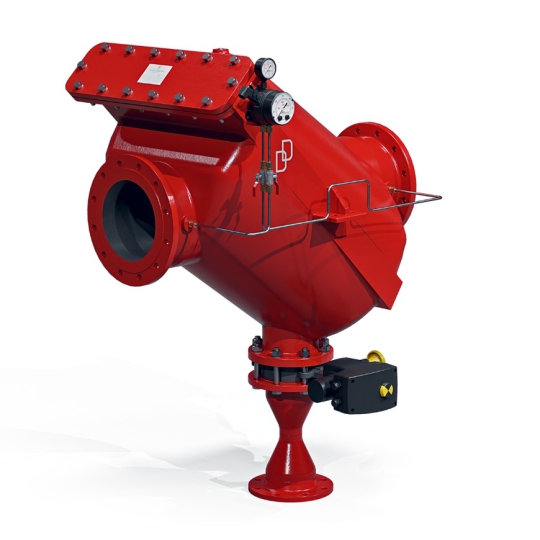

Bộ lọc tấm bản phẳng DDS Plate Filter

BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER CỠ LỚN DÙNG CHO LỌC THÔ TRONG CÔNG NGHIỆP

Bộ lọc thô dạng tấm cho quá trình tách rắn – lỏng, có tùy chọn vận hành tự động hoặc thủ công

Bộ lọc tấm bản phẳng DDS Plate Filter của DANGO & DIENENTHAL mang đến giải pháp tách rắn – lỏng hiệu quả cho các ứng dụng lọc công nghiệp và xử lý nước. Với thiết kế chắc chắn, dễ lắp đặt và thuận tiện trong bảo trì, thiết bị giúp giảm đáng kể chi phí vận hành – là lựa chọn lý tưởng cho công nghệ lọc tách hạt rắn trong chất lỏng.

Các bộ lọc nước hiệu suất cao này được cung cấp với nhiều kích thước và cấu hình khác nhau, có thể tùy chỉnh linh hoạt theo yêu cầu cụ thể của từng ứng dụng công nghiệp. Bên cạnh các giải pháp lọc tiêu chuẩn, chúng tôi còn cung cấp hệ thống lọc thiết kế riêng biệt theo yêu cầu.

Đội ngũ chuyên gia của chúng tôi sẵn sàng hỗ trợ bạn lựa chọn hệ thống lọc phù hợp nhất cho từng ứng dụng công nghiệp cụ thể.

ABM là đại lý phân phối độc quyền bộ lọc công nghiệp DDS DANGO & DIENENTHAL Filtertechnik GmbH của Đức tại Việt Nam

THÔNG SỐ KỸ THUẬT BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER

• Lưu lượng: Tối đa 2.500 m³/h
• Độ mịn lọc: > 500 µm
• Áp suất làm việc: 1,5 – 2 bar
• Mặt bích: DN 80 – 500
• Tự động làm sạch: Có
• Vật liệu vỏ lọc: Gang, GRP (nhựa gia cường sợi thủy tinh)

LỢI THẾ CỦA BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER

*Thu gom chất rắn hiệu quả
Bộ lọc tấm bản phẳng DDS Plate Filter có vùng thu gom riêng cho các hạt rắn đã được tách, giúp tránh va chạm trực tiếp với phần tử lọc. Các hạt thô và nặng được gom tách biệt mà không làm tắc nghẽn phần tử lọc. Thiết kế này ngăn chặn hiện tượng nghẹt lọc, kéo dài thời gian vận hành và giảm chi phí bảo trì tới 40 %.

*Bảo trì nhanh chóng
Nhờ nắp vỏ lọc có tay cầm, phần tử lọc có thể được thay thế trong chưa đầy 15 phút – không cần tháo lắp phức tạp. Thiết kế thông minh với khoang chứa cặn cố định và không có bộ phận chuyển động giúp giảm hao mòn. Giải pháp này giúp tiết kiệm đến 90 % công lao động, 20 % chi phí bảo trì và khoảng 86.000 € trong suốt vòng đời thiết bị.

*Dễ dàng tích hợp
Bộ lọc tấm bản phẳng DDS Plate Filter nhỏ gọn cho phép lắp đặt dễ dàng bộ lọc tấm bản phẳng vào các hệ thống hiện có mà không cần cải tạo lớn. Bộ lọc có thể được lắp linh hoạt ở phía hút của bơm, giúp bảo vệ các hệ thống bơm nhạy cảm và kéo dài tuổi thọ thiết bị.

*Độ bền cao
Kết cấu ít hao mòn, không có bộ phận chuyển động cùng với vỏ gang nguyên khối phủ lớp silicat tạo khả năng chống chịu tối đa với tác động từ môi trường và môi chất. Nhờ đó, tuổi thọ hệ thống lọc được kéo dài, chi phí vận hành giảm đến 30 % và chi phí xử lý thải giảm một nửa.

*Lắp đặt nhanh chóng
Thiết kế inline cùng độ cao lắp đặt đồng bộ giúp việc lắp đặt đơn giản và tiết kiệm thời gian – không cần di dời đường ống. Giải pháp này giúp giảm 30–40 % chi phí thiết kế, lắp đặt và rút ngắn thời gian chạy thử đến 2 ngày.

*Sẵn sàng vận hành ngay
Cụm thiết bị dạng plug-and-play được lắp ráp và kiểm tra sẵn cho phép vận hành trực tiếp mà không cần đi dây hay kiểm tra tại chỗ. Nhờ đó, thiết bị lọc tấm bản phẳng DDS Plate Filter sẵn sàng hoạt động nhanh hơn tới 40 %, giảm thiểu lỗi lắp đặt và tiết kiệm đáng kể chi phí tổng thể.

ĐẶC ĐIỂM CHÍNH CỦA BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER - CÔNG NGHỆ LỌC TIÊN TIẾN CHO HIỆU SUẤT TỐI ĐA

1. Giải pháp lọc tùy chỉnh
Các giải pháp tách rắn – lỏng chuyên biệt được thiết kế riêng theo yêu cầu khách hàng, có thể bao gồm vật liệu đặc biệt, kích thước hoặc điều chỉnh theo ứng dụng cụ thể. Nhờ đó, bộ lọc nước được tích hợp hoàn hảo vào hệ thống hiện có và mang lại hiệu suất lọc tối ưu cho từng quy trình công nghiệp.

2. Làm sạch linh hoạt
Bộ lọc tấm bản phẳng DDS Plate Filter có thể được làm sạch thủ công hoặc tự động hoàn toàn tùy theo yêu cầu vận hành. Làm sạch thủ công phù hợp cho ứng dụng đơn giản và tiết kiệm chi phí, trong khi rửa ngược tự động – được điều khiển bằng hệ thống điều khiển – đảm bảo quá trình lọc liên tục, giúp tăng hiệu quả vận hành với tính linh hoạt cao nhất.

3. Bảo vệ toàn diện cho các hệ thống nhạy cảm
Bộ lọc tấm bản phẳng DDS Plate Filter của chúng tôi bảo vệ đáng tin cậy các thiết bị như bộ trao đổi nhiệt dạng tấm, đầu phun, hệ thống đường ống, bơm và các thiết bị vi lọc. Với hiệu suất lọc cao, bộ lọc phù hợp cho nước làm mát, nước sông, nước biển, nước dằn tàu, nước công nghệ, dầu, nhũ tương và nước có ấu trùng hàu. Ngay cả nước uống và nước thải cũng có thể được xử lý hiệu quả – đảm bảo khả năng tách rắn – lỏng bền vững và đáng tin cậy.

CHỨC NĂNG RỬA NGƯỢC CỦA BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER - CÔNG NGHỆ RỬA NGƯỢC TỐI ƯU CHO QUÁ TRÌNH LỌC LIÊN TỤC

*Vì sao cần chức năng rửa ngược?
Chức năng rửa ngược giúp làm sạch liên tục phần tử lọc và ngăn ngừa tắc nghẽn. Hệ thống đo chênh áp phát hiện mức độ bám bẩn và tự động kích hoạt quá trình rửa ngược khi cần thiết. Nhờ đó, quá trình lọc luôn duy trì hiệu quả mà không cần thao tác thủ công.

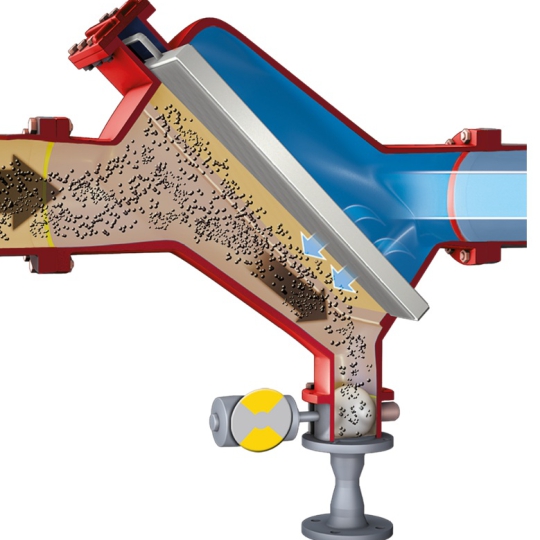

*Cách thức hoạt động của chức năng rửa ngược
Khi áp suất chênh lệch đạt đến ngưỡng cài đặt, van rửa ngược truyền động bằng mô-tơ sẽ mở ra. Lưu lượng nước cao cuốn trôi các hạt bẩn khỏi phần tử lọc. Theo định luật Bernoulli, áp suất âm được tạo ra, hút nước sạch đi ngược chiều lọc qua phần tử lọc để loại bỏ các tạp chất tích tụ. Sau khoảng 15–20 giây, quá trình sẽ tự động kết thúc – mà không làm gián đoạn quá trình lọc thô.

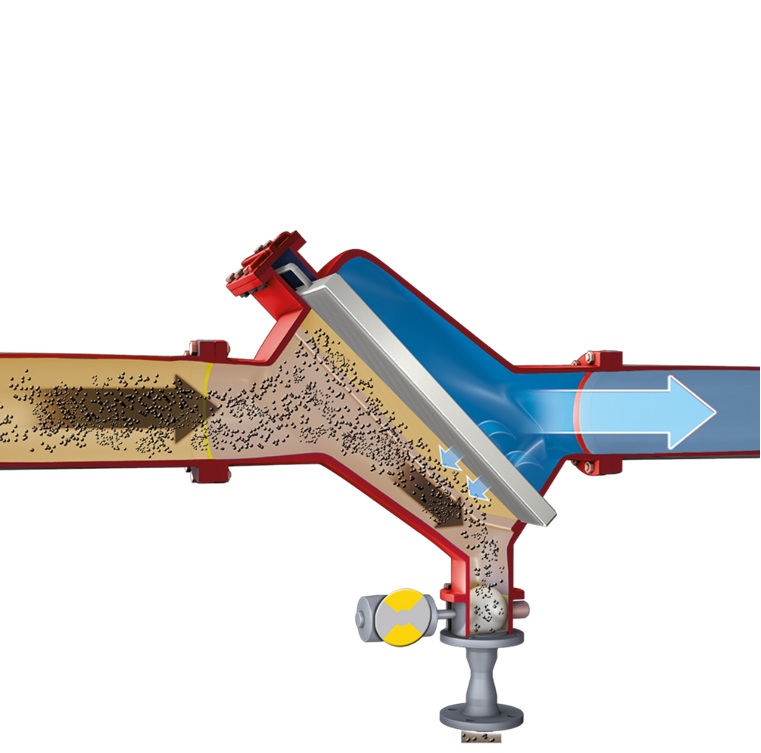

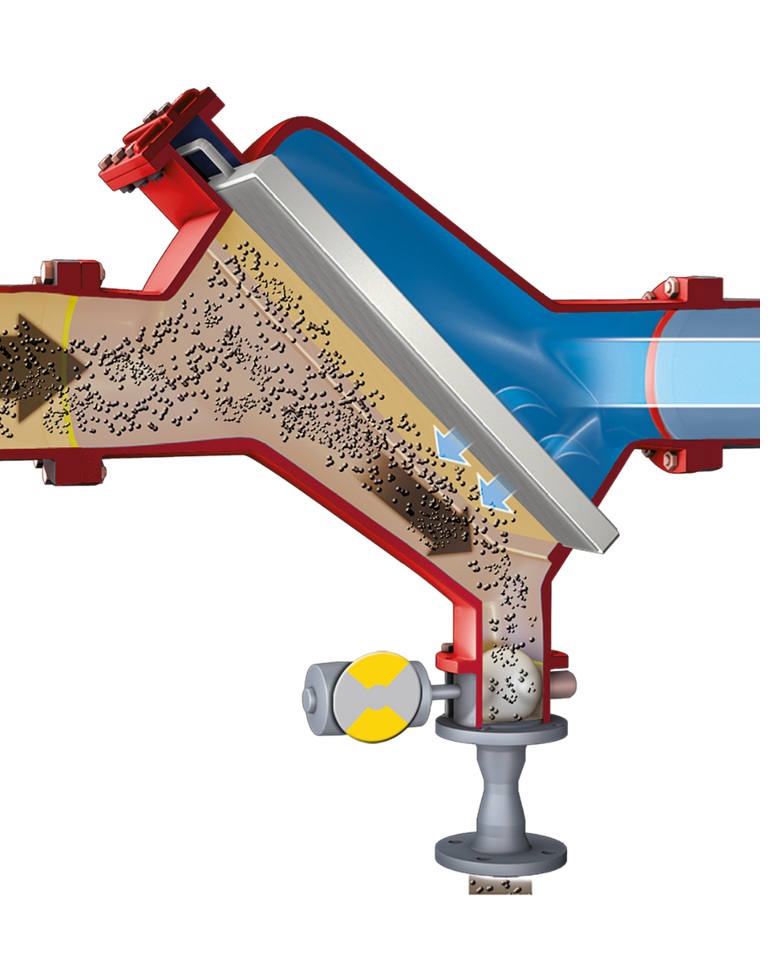

QUY TRÌNH LỌC CỦA BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER

1. Dòng nước đầu vào
Nước thô đi vào bộ lọc công nghiệp thông qua mặt bích đầu vào và chảy qua phần tử lọc.

2. Giữ lại hạt rắn hiệu quả
Các hạt bẩn được giữ lại một cách đáng tin cậy, trong khi nước sạch được dẫn ra ở phía đầu ra. Những hạt có kích thước lớn hơn sẽ lắng xuống khu vực thu gom cặn.

3. Giám sát độ bẩn tự động
Hệ thống đo chênh áp liên tục theo dõi mức độ bám bẩn của phần tử lọc. Khi đạt đến giá trị giới hạn được cài đặt, quá trình rửa ngược sẽ tự động được kích hoạt.

4. Rửa ngược hiệu quả
Van rửa ngược truyền động bằng mô-tơ mở ra, tạo ra tốc độ dòng chảy cao. Các tạp chất bám dính được giải phóng và xả ra ngoài qua cửa thoát rửa ngược.

5. Làm sạch sâu phần tử lọc
Theo định luật Bernoulli, áp suất âm hình thành phía trước phần tử lọc, khiến nước sạch chảy ngược chiều lọc và cuốn trôi hoàn toàn các hạt còn sót lại.

6. Khôi phục trạng thái hoạt động
Sau khoảng 15–20 giây, van rửa ngược tự động đóng lại. Quá trình lọc vẫn diễn ra liên tục trong suốt chu trình rửa ngược, đảm bảo hệ thống vận hành ổn định.

THIẾT KẾ VỮNG CHẮC CỦA BỘ LỌC TẤM BẢN PHẲNG DDS PLATE FILTER

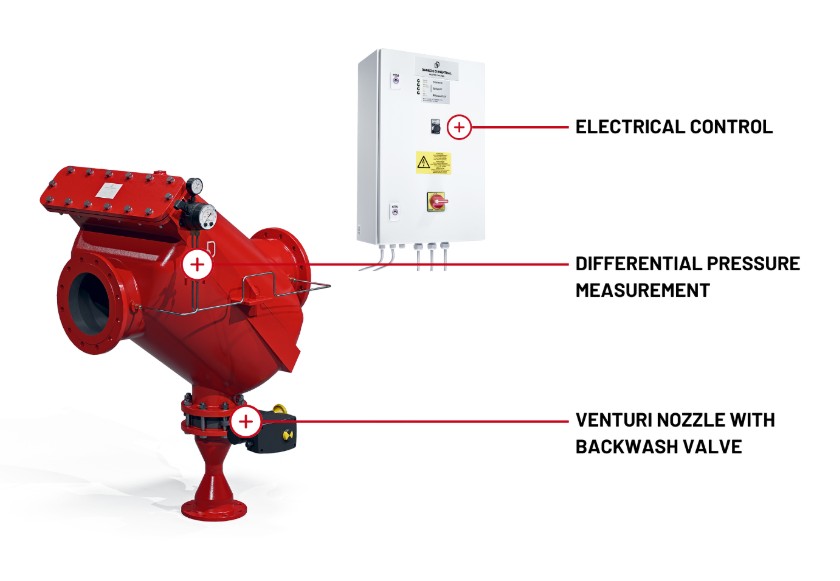

Các bộ phận của bộ lọc

• Hệ thống điều khiển điện
• Hệ thống đo chênh áp
• Vòi Venturi với van rửa ngược

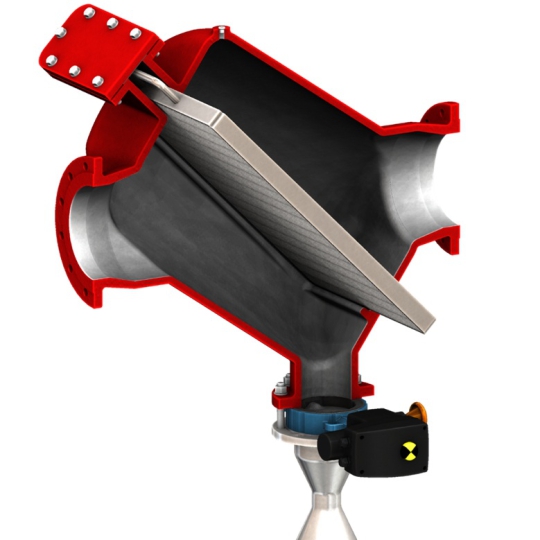

Phần tử lọc (Filter Element)
Phần tử lọc được chế tạo bằng lưới thép dạng nêm gia cường, có khả năng chịu được chênh áp cao. Nhờ tay cầm tích hợp, phần tử lọc có thể được tháo ra dễ dàng và nhanh chóng khỏi vỏ lọc khi cần kiểm tra. Tùy theo yêu cầu ứng dụng, phần tử lọc có thể được chế tạo bằng nhiều cấp vật liệu thép không gỉ khác nhau, đảm bảo độ bền tối ưu và hiệu suất lọc cao.

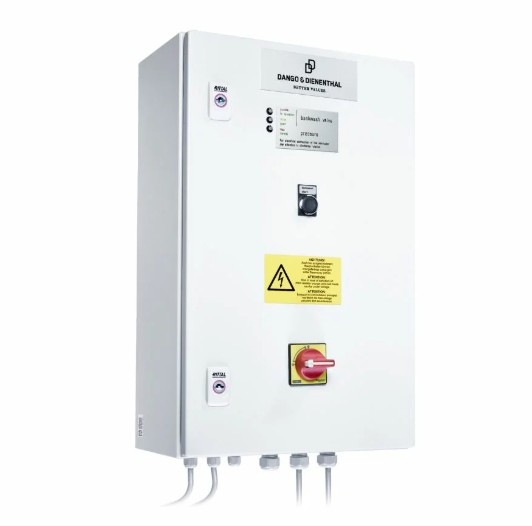

Hệ thống điều khiển điện (Electrical control)
Quy trình rửa ngược được kích hoạt tự động — theo thời gian hoặc dựa trên giá trị chênh áp — giúp bộ lọc vận hành hoàn toàn tự động. Hệ thống điều khiển tiêu chuẩn có thể kết nối trực tiếp với hệ thống điều khiển quy trình (PCS) của khách hàng và cung cấp các tín hiệu sau:

• Cảnh báo lỗi tổng hợp
• Sẵn sàng vận hành
• Chế độ rửa lọc
• Kích hoạt rửa ngược từ hệ thống bên ngoài
• Cho phép rửa ngược từ hệ thống bên ngoài

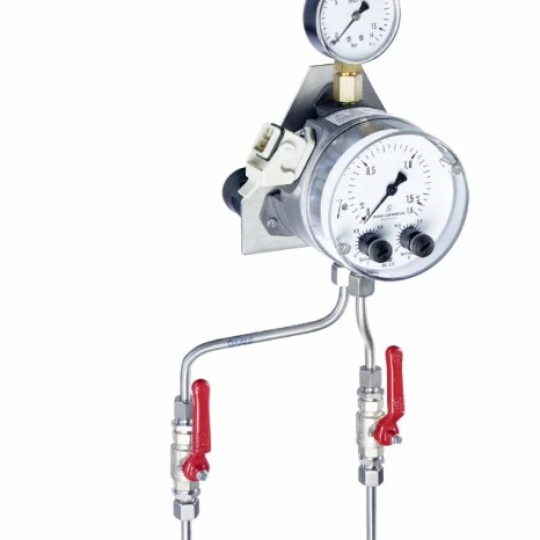

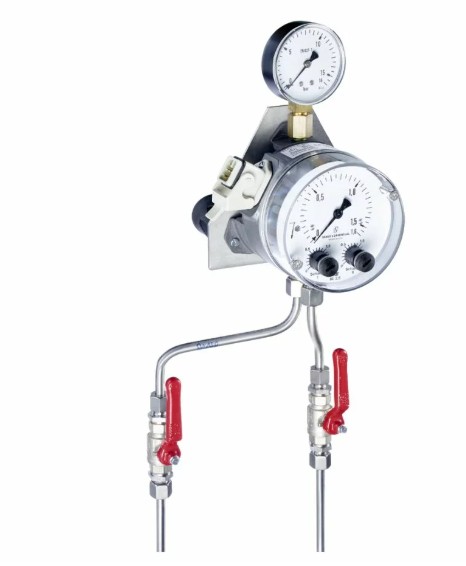

Hệ thống đo chênh áp (Differential pressure measurement system)
Độ chênh áp thấp trong điều kiện sạch cho phép lắp đặt bơm ở phía hút mà không cần bộ lọc sơ bộ, giúp loại bỏ các hạt thô và giảm mài mòn cho bơm. Hệ thống đo chênh áp tích hợp với hiển thị trực quan và tiếp điểm chuyển mạch có thể điều chỉnh linh hoạt, đảm bảo giám sát chính xác, tự động rửa ngược và cảnh báo khi áp suất vượt ngưỡng. Nhờ đó, tuổi thọ của bơm có thể kéo dài thêm tới 5 năm, đồng thời nâng cao hiệu suất vận hành toàn hệ thống.

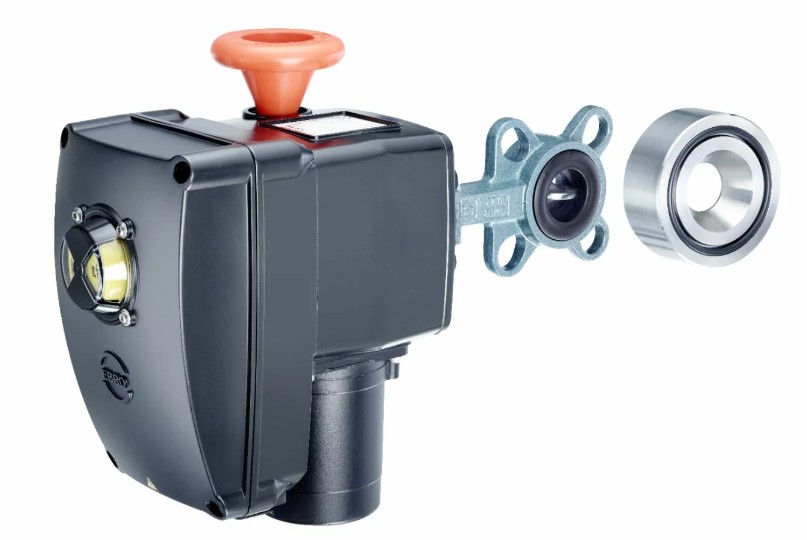

Vòi Venturi với van rửa ngược (Venturi nozzle with backwash valve)
Vòi Venturi được thiết kế đặc biệt theo điều kiện vận hành của khách hàng nhằm đảm bảo lưu lượng nước rửa tối ưu và tránh dao động áp suất trong mạng đường ống. Thiết bị rửa ngược được trang bị tiêu chuẩn với bộ truyền động điện hoặc khí nén, giúp kiểm soát quá trình rửa ngược chính xác và đáng tin cậy.
