Bộ lọc tia phản lực tự động, không có bộ phận chuyển động dạng nhỏ gọn DDS Jet Filter S

BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S - BỘ LỌC TỰ ĐỘNG DẠNG NHỎ GỌN CHO TÁCH RẮN-LỎNG

GIẢI PHÁP LỌC CÔNG NGHIỆP LINH HOẠT VÀ HIỆU QUẢ

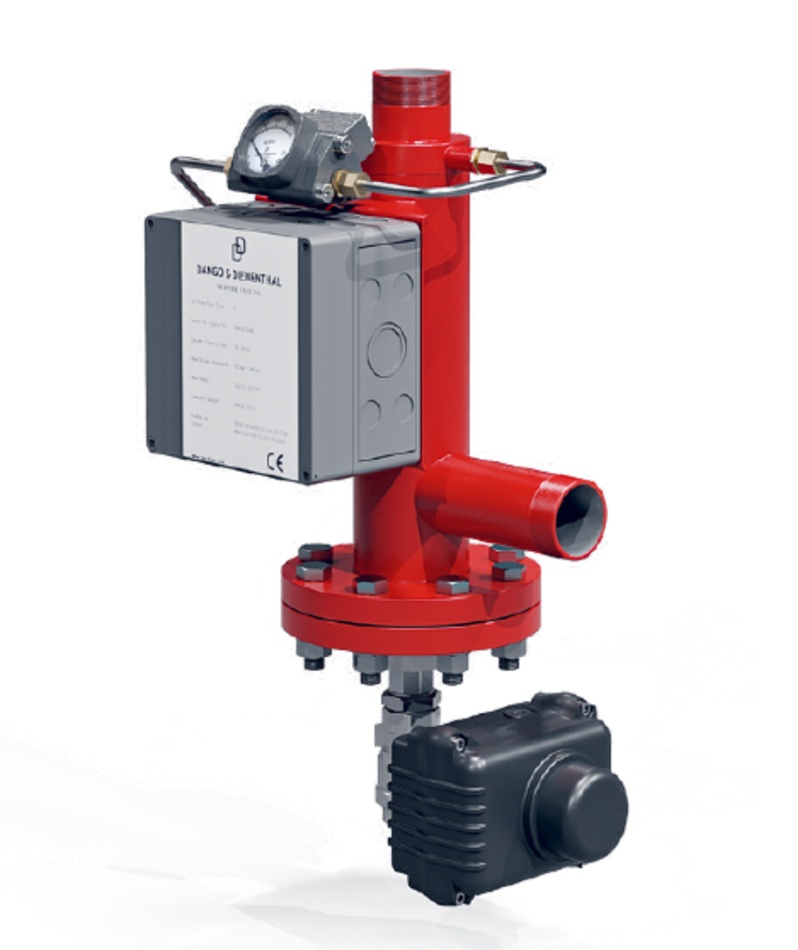

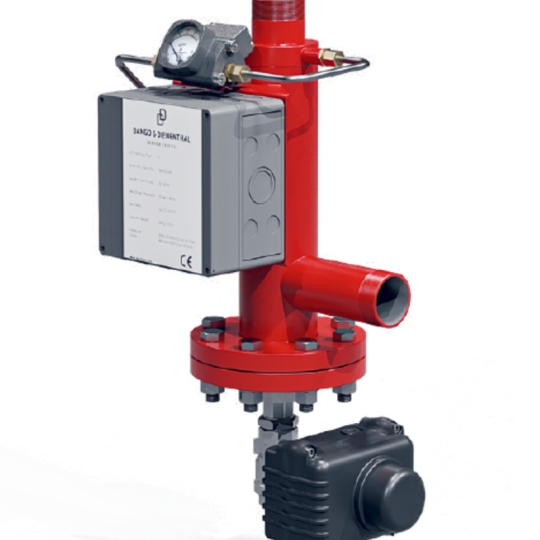

JET Filter S là thiết bị lọc tia phản lực tự động, không có bộ phận chuyển động dạng nhỏ gọn, được trang bị hệ thống điều khiển điện tử, sẵn sàng sử dụng cho mọi ứng dụng tách rắn-lỏng. Thiết kế linh hoạt cho phép thay thế phần tử lọc mà không cần tháo rời toàn bộ thiết bị. Tốc độ rửa sạch lên tới 10 m/s, các chi tiết ít hao mòn và khả năng duy trì ổn định chênh áp trong quá trình vận hành bảo đảm hiệu suất tối đa của bộ lọc công nghiệp.

Nhờ lượng nước rửa thất thoát tối thiểu, khả năng lắp đặt linh hoạt cùng nhiều lựa chọn vật liệu bền chắc, bộ lọc đáp ứng những yêu cầu khắt khe nhất trong nhiều ngành công nghiệp. Dù là nước làm mát, dầu hay các loại môi chất quy trình, bộ lọc nước công nghiệp của chúng tôi luôn bảo vệ đáng tin cậy cho các hệ thống như bơm, bộ trao đổi nhiệt và đường ống.

ABM là đại lý phân phối độc quyền bộ lọc công nghiệp DDS DANGO & DIENENTHAL Filtertechnik GmbH của Đức tại Việt Nam

THÔNG SỐ KỸ THUẬT – BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S

• Lưu lượng: Tối đa 125 m³/h
• Độ mịn lọc: > 50 µm
• Áp suất vận hành: 1,5 đến 25 bar
• Kích thước mặt bích: 2" đến DN150
• Tự động làm sạch: Có
• Vật liệu vỏ lọc: Thép không gỉ, Nhựa

ƯU ĐIỂM CỦA BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S

*Làm sạch hiệu quả và năng suất lọc cao
Nhờ vận tốc dòng chảy trục lên đến 10 m/s và nguyên lý Bernoulli, nước thô được lọc nhanh chóng và hiệu quả. Toàn bộ bề mặt lọc được làm sạch 100%, đảm bảo hiệu suất làm sạch luôn cao ngay cả khi tải bẩn thay đổi.
Điều này giúp giảm thiểu ô nhiễm, tránh gián đoạn sản xuất và tăng năng suất lên đến 20% trong khi vẫn duy trì độ tin cậy vận hành ổn định.

*Linh hoạt và đa dạng ứng dụng
Thiết bị lọc tia phản lực tự động, không có bộ phận chuyển động dạng nhỏ gọn DDS Jet Filter S có thể lắp đặt linh hoạt theo phương ngang hoặc dọc, phù hợp cho nhiều loại môi trường tách rắn – lỏng, từ nước làm mát đến nhũ tương. Thiết kế nhỏ gọn giúp dễ dàng tích hợp vào các hệ thống đường ống hiện có mà không cần cải tạo tốn kém, ngay cả trong các tình huống lắp đặt phức tạp.
Điều này giúp tiết kiệm 30 – 40% chi phí cải tạo và lắp đặt, đồng thời giảm rủi ro và thời gian hiện đại hóa – mang lại hiệu quả hoàn vốn nhanh cho toàn bộ dự án.

*Dễ bảo trì và ít hao mòn
Bộ lọc công nghiệp không có bộ phận chuyển động và cho phép thay lõi lọc mà không cần tháo rời thiết bị. Điều này giúp giảm hao mòn cơ khí, giảm công sức bảo trì và hạ chi phí bảo dưỡng – đại tu từ 15 – 20% trong suốt vòng đời.
Đồng thời tăng tính sẵn sàng của bộ lọc và tránh dừng máy ngoài kế hoạch.

*Vận hành đáng tin cậy
Các linh kiện bền bỉ đảm bảo tuổi thọ dài và duy trì chênh áp ổn định trong quá trình vận hành – mang lại quy trình lọc trơn tru, liên tục. Với thiết kế plug-and-play được đấu dây sẵn, không cần đi dây hoặc thử nghiệm tại chỗ.
Điều này giúp rút ngắn thời gian triển khai tới 40%, giảm chi phí và hạn chế lỗi lắp đặt.

ĐẶC ĐIỂM NỔI BẬT CỦA BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S - CÔNG NGHỆ LỌC ĐÁNG TIN CẬY CHO CÁC QUY TRÌNH KHẮT KHE

1. Điều khiển tự động cho hiệu suất tối đa
Hệ thống điều khiển điện tử với đo chênh áp và rơ-le thời gian cho phép vận hành hoàn toàn tự động, giúp JET Filter S sẵn sàng hoạt động ngay như một mô-đun hoàn chỉnh. Quá trình rửa ngược được kích hoạt theo yêu cầu, tối ưu hóa hiệu quả và độ tin cậy trong suốt quá trình lọc.

2. Lọc đa dạng môi trường cho ứng dụng khắt khe
Được chế tạo từ vật liệu bền bỉ, JET Filter S phù hợp cho các môi trường như: nước làm mát, nước sông, nước biển và nước dằn, nước cán – tôi thép, nước quy trình, dầu và nhũ tương, cũng như nước uống và nước thải. Bộ lọc công nghiệp này bảo vệ đáng tin cậy cho các hệ thống như bộ trao đổi nhiệt, đầu phun, đường ống, bơm, hệ thống vi lọc và cả sản phẩm cuối.

3. Giải pháp tối ưu cho tách rắn – lỏng trong công nghiệp
Bộ lọc tự động này thích hợp cho nhiều ứng dụng như xử lý nước, làm mát công nghiệp, quy trình hóa chất, và xử lý nước có nhiễm ấu trùng sò. Đây là giải pháp tối ưu cho mọi quá trình lọc rắn – lỏng trong các quy trình công nghiệp yêu cầu khắt khe.

CHỨC NĂNG RỬA NGƯỢC CỦA BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S
RỬA NGƯỢC HIỆU QUẢ: TÁCH RẮN – LỎNG TỐI ƯU MÀ KHÔNG GIÁN ĐOẠN

Tại sao cần chức năng rửa ngược?
Chức năng rửa ngược cần thiết để thường xuyên làm sạch các phần tử lọc, loại bỏ bụi bẩn tích tụ. Điều này đảm bảo hiệu suất lọc luôn ở mức cao, ngăn bộ lọc tự động bị tắc nghẽn bởi tạp chất, đồng thời nâng cao hiệu quả và kéo dài tuổi thọ của hệ thống lọc nước.

Chức năng rửa ngược hoạt động như thế nào?
Chức năng rửa ngược làm sạch phần tử lọc bằng cách mở van rửa ngược điều khiển bằng động cơ, cho phép một lượng nhỏ nước thô chảy qua và cuốn trôi bụi bẩn ra khỏi khoang chứa cặn. Vận tốc dòng chảy dọc trục tăng lên đến 10 m/s, đồng thời tạo ra lực hút chân không dẫn nước sạch từ ngoài vào trong qua các phần tử lọc. Nhờ vậy, bộ lọc nước được làm sạch kỹ lưỡng mà quá trình lọc vẫn không bị gián đoạn, đảm bảo hiệu suất ổn định và lâu dài của bộ lọc công nghiệp.

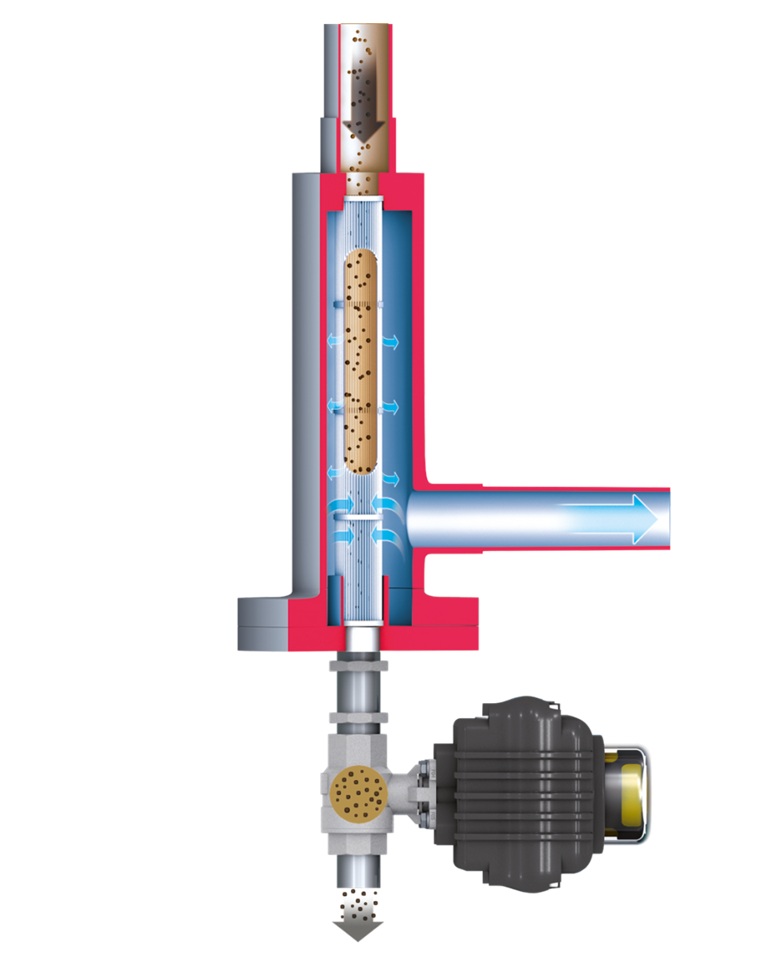

QUY TRÌNH LỌC CỦA BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S

1. Dòng vào và gia tốc dòng nước thô
Nước thô đi qua cửa vào, chảy vào phần tử lọc phía sau. Nhờ sự thu hẹp tiết diện, vận tốc dòng chảy dọc trục trong phần tử lọc tăng lên mức 5–7 m/s.

2. Lọc theo định luật Bernoulli
Ở 1/3 cuối của phần tử lọc, nước thô được lọc từ trong ra ngoài. Nước sạch đi ra khỏi JET Filter S qua cửa ra bên hông, trong khi vận tốc dọc trục 5–7 m/s đưa các hạt bẩn vào khoang chứa cặn.

3. Tự động rửa ngược nhờ chênh áp và hệ điều khiển
Rửa ngược được kích hoạt tự động khi có chênh áp giữa phía nước thô và phía nước sạch hoặc thông qua rơ-le thời gian trong hệ thống điều khiển điện.

4. Làm sạch kỹ lưỡng bằng công nghệ rửa ngược
Trong quá trình rửa ngược, một lượng nhỏ nước thô đi qua cửa rửa ngược, cuốn trôi cặn bẩn tích tụ ra khỏi bộ lọc. Vận tốc dọc trục tăng lên đến 10 m/s, hỗ trợ quá trình làm sạch đồng thời tạo lực hút chân không, dẫn nước sạch từ ngoài vào trong để đảm bảo rửa ngược hiệu quả.

5. Vận hành liên tục không gián đoạn quá trình lọc
Sau 10–20 giây, van rửa ngược tự động đóng lại và bộ lọc trở về chế độ lọc bình thường. Trong suốt quá trình rửa ngược, việc lọc vẫn diễn ra liên tục và không bị gián đoạn.

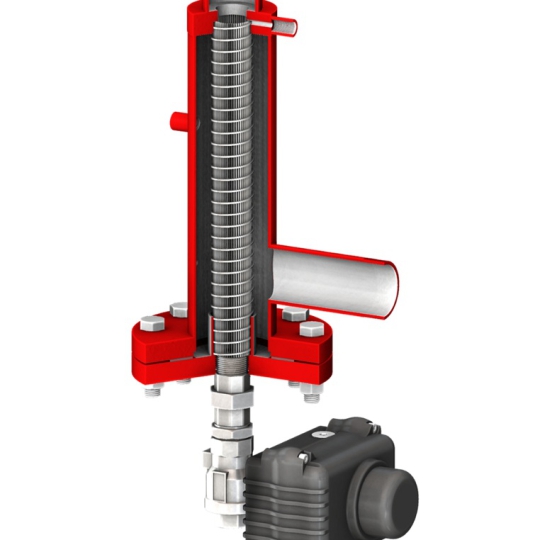

CẤU TRÚC NHỎ GỌN CỦA BỘ LỌC TIA PHẢN LỰC TỰ ĐỘNG, KHÔNG CÓ BỘ PHẬN CHUYỂN ĐỘNG DẠNG NHỎ GỌN DDS JET FILTER S

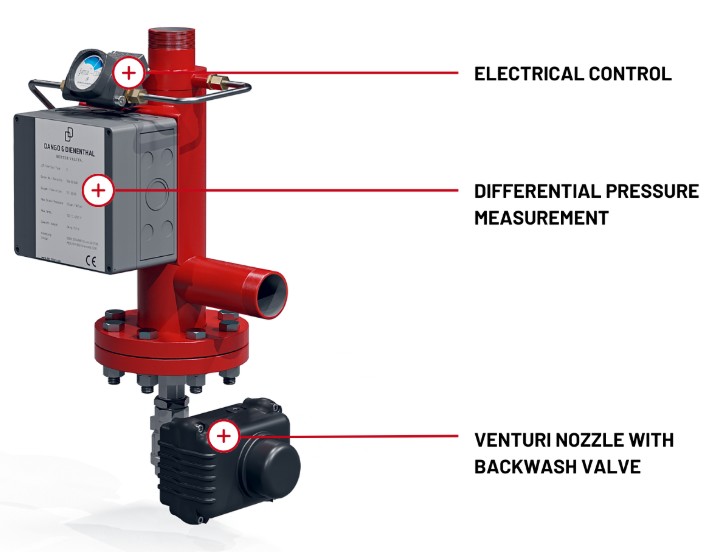

Thành phần bộ lọc:

• Hệ thống điều khiển điện tử
• Đo chênh áp
• Vòi phun Venturi với van rửa ngược

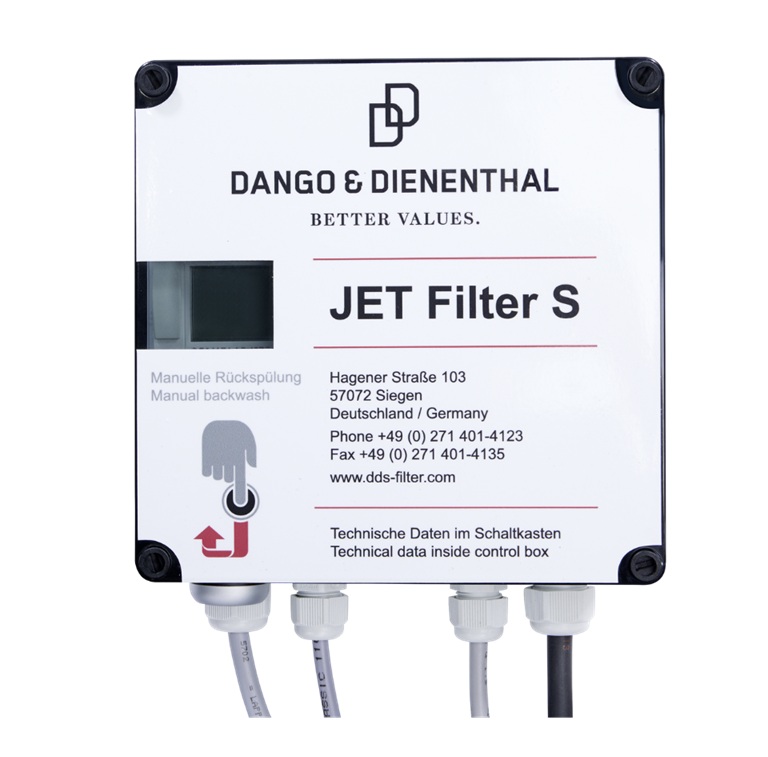

Hệ thống điều khiển điện tử (Electrical control system)
Hệ thống điều khiển điện tử của JET Filter S cho phép vận hành bộ lọc hoàn toàn tự động bằng cách kích hoạt quá trình rửa ngược theo thời gian hoặc dựa trên chênh áp. Nó đảm bảo tích hợp liền mạch với hệ thống điều khiển quá trình (PCS) của khách hàng và hỗ trợ các tín hiệu như: “lỗi tổng thể”, “sẵn sàng vận hành”, “bộ lọc ở chế độ rửa”, “kích hoạt rửa ngược từ bên ngoài” và “giải phóng rửa ngược từ bên ngoài”.

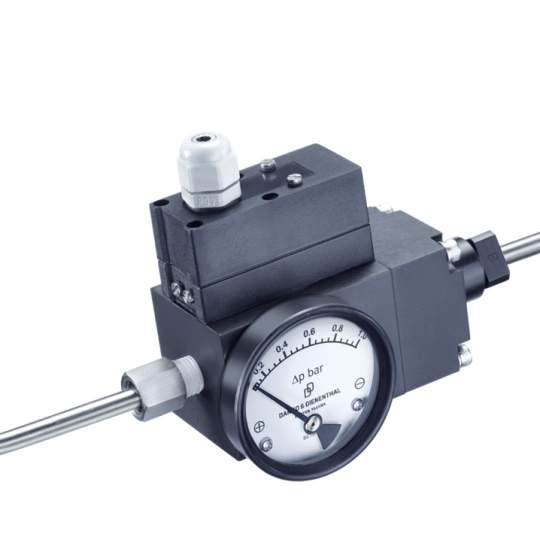

Đo chênh áp (Differential pressure measurement)
Hệ thống đo chênh áp của bộ lọc công nghiệp cung cấp hiển thị trực quan và chính xác về chênh áp. Với hai tiếp điểm chuyển mạch có thể điều chỉnh linh hoạt, người dùng có thể cài đặt tự động khởi động quá trình rửa ngược và hiển thị cảnh báo, đảm bảo khả năng giám sát và điều khiển đáng tin cậy.

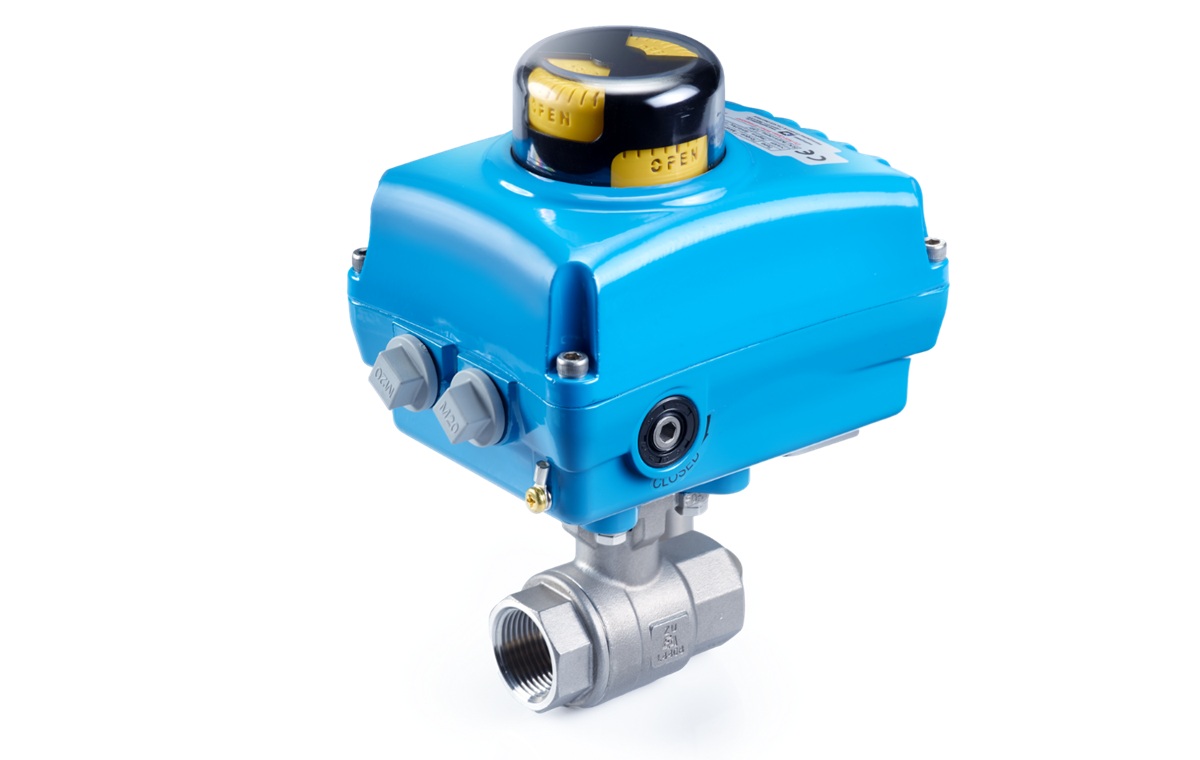

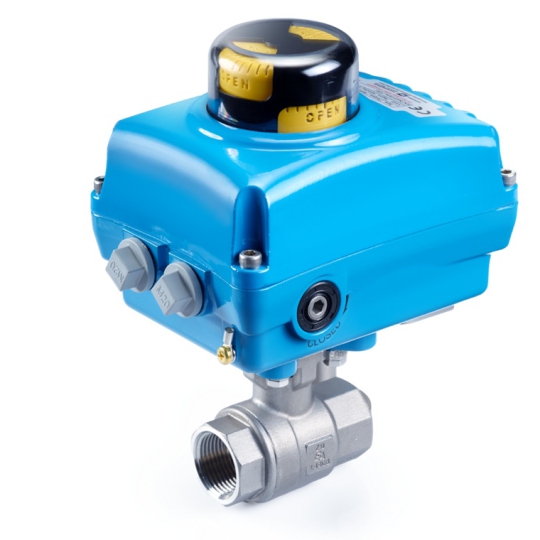

Vòi phun Venturi với van rửa ngược (Venturi nozzle with backwash valve)
Vòi phun Venturi được thiết kế phù hợp với điều kiện vận hành của khách hàng để điều chỉnh chính xác lượng nước rửa cần thiết và ngăn ngừa biến động áp suất trong hệ thống đường ống. Van rửa ngược được trang bị bộ truyền động điện tiêu chuẩn, đảm bảo tổn thất nước rửa tối thiểu. Nhờ đó, bạn có thể tiết kiệm đến 70% lượng nước rửa, giảm một nửa chi phí xử lý thải và góp phần bảo vệ môi trường tại điểm sử dụng.

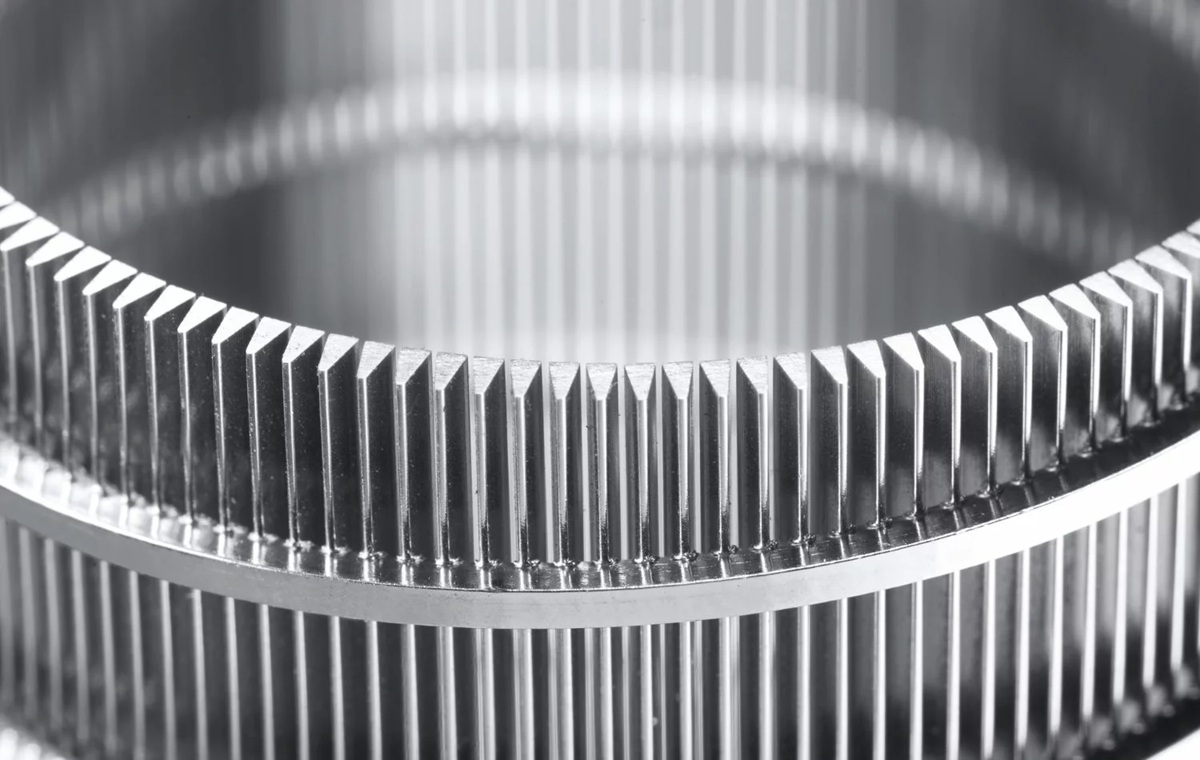

Phần tử lọc (Filter element)
Phần tử lọc của JET Filter S gồm các ống lưới thép không gỉ với khe dọc, đảm bảo làm sạch tối ưu. Thiết kế chắc chắn từ các thanh tam giác thép không gỉ hàn mang lại hiệu suất và độ bền tối đa trong vận hành. Được sản xuất từ nhiều cấp độ thép không gỉ khác nhau, phần tử lọc này cho độ mịn lọc từ 50 μm trở lên, kết hợp độ bền và hiệu quả vượt trội.
