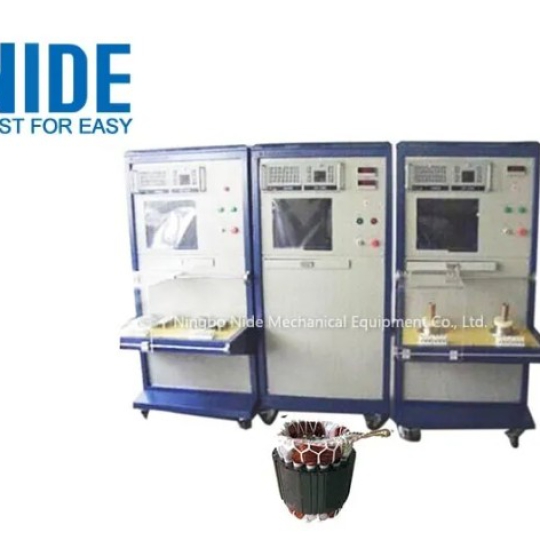

Máy kiểm tra stator động cơ điện

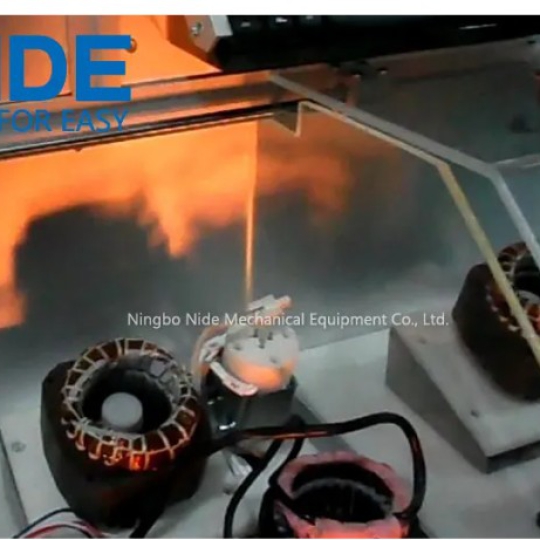

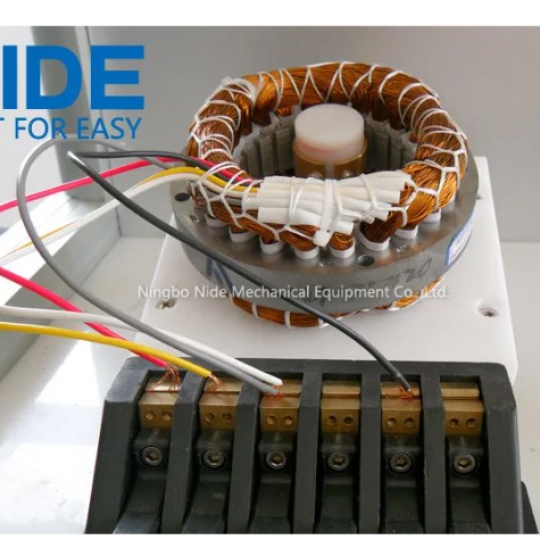

Giới thiệu máy kiểm tra stator động cơ điện

Máy kiểm tra stator động cơ điện được sử dụng để kiểm tra các thông số điện của stator. Các hạng mục kiểm tra bao gồm:

• Kiểm tra điện áp chịu đựng (Hi-pot)
• Kiểm tra điện trở cách điện
• Kiểm tra điện trở DC
• Kiểm tra xung điện áp (Surge)

Mỗi hạng mục kiểm tra có thể được lựa chọn hoặc bỏ qua linh hoạt nhằm tối ưu thời gian kiểm tra.

Máy cho phép cài đặt tiêu chuẩn đạt/không đạt theo yêu cầu và sẽ tự động kích hoạt cảnh báo bằng đèn và âm thanh khi kết quả kiểm tra vượt quá giới hạn cài đặt. ABM là đại lý phân phối thiết bị sản xuất động cơ điện Nide tại Việt Nam

Thông số kỹ thuật máy kiểm tra stator động cơ điện

Thông tin thiết bị

• Tên thiết bị: Motor Stator Testing Machine
• Nguồn điện: 220V ±10%, 50Hz
• Nhiệt độ làm việc: 0~40°C
• Độ ẩm làm việc: 0~85%RH
• Tiêu chuẩn áp dụng: GB/T 755-2008, GB1032-2012, GB/T1311-2008

Các hạng mục kiểm tra

1. Kiểm tra điện áp chịu đựng (Hi-pot)

• Điện áp kiểm tra: 100~3000 V
• Dải dòng điện: 0~20 mA
• Độ chính xác: ±5%

2. Kiểm tra điện trở cách điện

• Điện áp kiểm tra: DC 250V / 500V / 1000V
• Dải đo: 5~500 MΩ
• Độ chính xác: ±5%

3. Kiểm tra điện trở DC

• Dòng đo: 1000 mA
• Dải đo: 0~2 Ω
• Dòng đo: 100 mA
• Dải đo: 2~20 Ω
• Dòng đo: 10 mA
• Dải đo: 20~200 Ω
• Dòng đo: 1 mA
• Dải đo: 200~2000 Ω
• Độ chính xác: ±0.5%

4. Kiểm tra xung điện áp (Surge)

• Điện áp kiểm tra: 100~3000 V
• Dữ liệu phân tích: Biểu đồ sai lệch (0~100%), độ chênh lệch dạng sóng (0~100%), lưu trữ 3 dạng sóng chuẩn
• Độ chính xác: ±5%

5. Chức năng khác: Có thể lựa chọn hoặc bỏ qua từng hạng mục kiểm tra để nâng cao hiệu quả vận hành.

Đặc điểm nổi bật của máy kiểm tra stator động cơ điện

1. Lựa chọn hạng mục kiểm tra linh hoạt

Máy kiểm tra cuộn dây stator motor cho phép lựa chọn hoặc bỏ qua từng phép thử theo nhu cầu, bao gồm:

• Kiểm tra điện áp chịu đựng (HV/Hi-pot)
• Kiểm tra điện trở cách điện
• Kiểm tra điện trở DC
• Kiểm tra xung Surge

Thời gian kiểm tra của từng hạng mục có thể cài đặt trực tiếp trên phần mềm.

2. Lưu trữ nhiều loại sản phẩm

Thiết bị có khả năng lưu trữ thông số của nhiều mẫu stator hoặc nhiều loại động cơ khác nhau, giúp chuyển đổi chương trình kiểm tra nhanh chóng và thuận tiện.

3. Phân quyền người dùng

Hệ thống hỗ trợ quản lý tài khoản và phân quyền sử dụng nhằm đảm bảo an toàn dữ liệu cũng như kiểm soát quy trình vận hành.

4. Thiết lập tiêu chuẩn kiểm tra linh hoạt

Người dùng có thể:

• Tùy chọn các phép thử cần thực hiện.
• Thiết lập giới hạn đạt/không đạt cho từng thông số.
• Cảnh báo bằng đèn và âm thanh khi kết quả vượt giới hạn cho phép.

Thời gian đo có thể cài đặt từ 0,2 – 999 giây, với tốc độ lấy mẫu:

• 100 ms
• 200 ms
• 300 ms
• 500 ms
• 1000 ms

Phù hợp với các dây chuyền kiểm tra tốc độ cao.

5. Điều khiển điện áp ổn định

Trong phép thử điện áp chịu đựng, máy kiểm tra stator động cơ điện sử dụng công nghệ điều khiển IGBT/PWM, giúp:

• Điện áp đầu ra ổn định.
• Không bị ảnh hưởng bởi dao động lưới điện.
• Điện áp tăng và giảm từ từ.
• Hạn chế sốc điện gây sai số hoặc làm hỏng sản phẩm kiểm tra.

6. Độ chính xác cao

Thiết bị hỗ trợ nhiều hệ số chia tần số và dải tần rộng từ DC đến 40 MHz, giúp:

• Tăng độ chính xác của phép đo.
• Hiển thị dạng sóng giữa các vòng dây (Interturn Waveform) chân thực và rõ nét.

7. Giám sát môi trường

Hệ thống tích hợp cảm biến nhiệt độ và độ ẩm.

Phần mềm hỗ trợ chuyển đổi giá trị điện trở theo nhiệt độ nhằm nâng cao độ chính xác của kết quả kiểm tra.

8. Hiệu chuẩn tự động

Thiết bị cho phép hiệu chỉnh thủ công:

• Dòng rò nội tại.
• Điện trở cách điện nội tại.

Nhờ đó nâng cao độ chính xác của toàn bộ hệ thống đo.

9. Tự kiểm tra và chẩn đoán lỗi

Hệ thống có khả năng:

• Tự động hiệu chuẩn các tham số.
• Tự kiểm tra chức năng.
• Tự động phát hiện và chẩn đoán lỗi.

Điều này giúp kỹ thuật viên nhanh chóng xác định nguyên nhân và rút ngắn thời gian bảo trì.

10. Lưu tiêu chuẩn kiểm tra

Người dùng có thể nhập các tiêu chuẩn đánh giá riêng cho từng loại động cơ và lưu trực tiếp trong hệ thống để sử dụng nhiều lần.

11. Khả năng chống nhiễu mạnh

Nhờ ứng dụng công nghệ EMC cùng quy trình chế tạo chất lượng cao, máy kiểm tra stator động cơ điện có khả năng:

• Chống nhiễu điện từ.
• Hoạt động ổn định trong môi trường có tia lửa điện.
• Chịu được điện áp cao và nhiễu công nghiệp mạnh.

12. Quản lý dữ liệu toàn diện

Thiết bị cung cấp hệ thống quản lý dữ liệu mạnh mẽ, cho phép:

• Tra cứu theo loại sản phẩm.
• Tra cứu theo mã số.
• Tra cứu theo ngày kiểm tra.
• Tra cứu theo từng hạng mục kiểm tra.
• Tra cứu theo trạng thái đạt hoặc không đạt.

Ngoài ra, hệ thống còn tạo báo cáo thống kê để:

• In trực tiếp.
• Lưu trữ.
• Phục vụ công tác kiểm soát chất lượng và truy xuất dữ liệu sản xuất.

13. Giám sát thời gian thực

Trong quá trình vận hành, hệ thống hiển thị trực tiếp toàn bộ dữ liệu kiểm tra.

Nếu phát hiện sản phẩm không đạt, thiết bị sẽ phát cảnh báo bằng âm thanh và đèn báo ngay lập tức.

14. Bù nhiệt tự động

Người dùng có thể thiết lập nhiệt độ quy đổi theo yêu cầu.

Mặc định hệ thống sử dụng mức 20°C, giá trị nhiệt độ môi trường được lấy trực tiếp từ cảm biến tích hợp bên trong máy.

V. Cấu hình của máy kiểm tra stator động cơ điện

1. Kết cấu cơ khí

• Màu sơn tiêu chuẩn: xám kết hợp viền xanh đậm (có thể tùy chỉnh theo yêu cầu).
• Trang bị bánh xe và khóa hãm giúp di chuyển linh hoạt và cố định chắc chắn.
• Mỗi bo mạch kiểm tra được thiết kế độc lập, bố trí khoa học, dễ tháo lắp và bảo trì.

2. Hệ thống phần mềm

IPC

• Màn hình: 17 inch
• Bộ nhớ RAM: 2 GB
• Ổ cứng: 500 GB
• Ổ đĩa DVD
• Cổng kết nối USB

Phần mềm kiểm tra

Phần mềm của máy kiểm tra stator động cơ điện hỗ trợ:

• Lưu trữ nhiều bộ thông số sản phẩm.
• Chuyển đổi nhanh giữa các chương trình kiểm tra.
• Lựa chọn một hoặc nhiều phép thử.
• Kiểm tra tự động.
• Cảnh báo khi sản phẩm không đạt.
• Lưu dữ liệu tự động hoặc thủ công.
• Quản lý cơ sở dữ liệu.
• Thống kê và phân tích kết quả.
• Tạo báo cáo kiểm tra đầy đủ.
• In và lưu trữ báo cáo phục vụ công tác nghiệm thu, kiểm soát chất lượng và truy xuất dữ liệu trong quá trình sản xuất động cơ.
