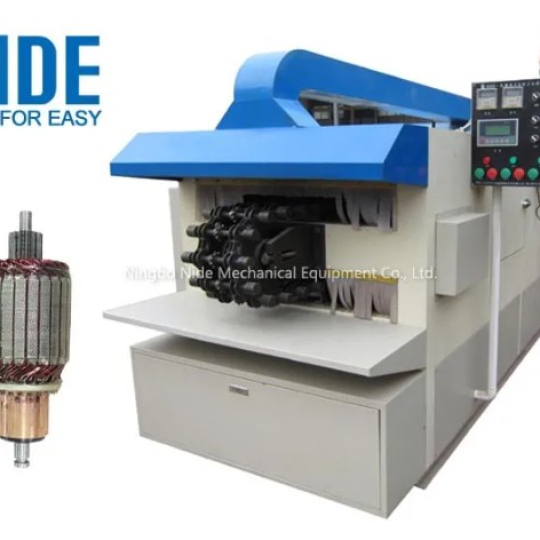

Máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động

Giới thiệu máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động

Máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động được sử dụng chủ yếu để xử lý cách điện cho rotor.

Toàn bộ quá trình, ngoại trừ công đoạn nạp và lấy rotor, đều được thực hiện hoàn toàn tự động.

Chu kỳ sản xuất có thể điều chỉnh.

ABM là đại lý phân phối thiết bị sản xuất động cơ điện Nide tại Việt Nam

Mô tả máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động

Máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động được thiết kế để xử lý cách điện cho rotor sau công đoạn quấn dây.

Máy có thể tự động hoàn thành toàn bộ quy trình gồm:

• Gia nhiệt sơ bộ.
• Làm mát bằng không khí.

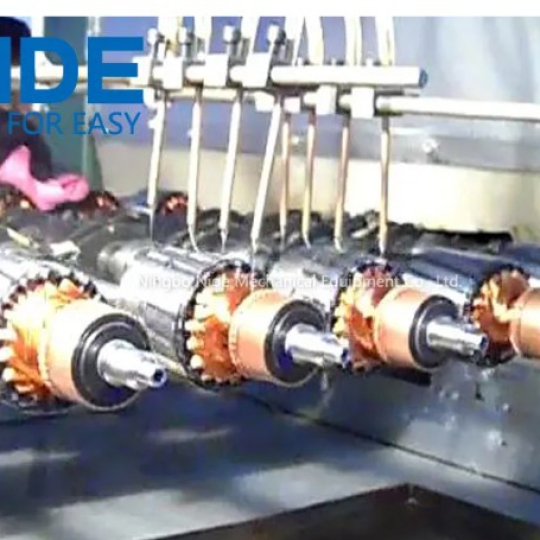

• Nhúng/ngâm tẩm sơn (dạng nhỏ giọt hoặc lăn).
• Phân bố sơn đồng đều trên bề mặt.
• Sấy đóng rắn sau khi ngâm tẩm.

Quy trình sản xuất tự động giúp đảm bảo chất lượng cách điện của rotor luôn ổn định và đồng nhất giữa các sản phẩm.

Thông số kỹ thuật máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động

Tên máy: Automatic Armature Rotor Varnish Dipping Trickle Impregnation Machine

Đường kính ngoài tối đa của chi tiết: 120 mm

Chiều dài lõi tối đa của chi tiết: 70 mm

Chiều dài trục tối đa của chi tiết: 180 mm

Hiệu suất thu hồi bột sơn: ≥95%

Năng suất: 1500 sản phẩm/giờ

Độ dày lớp phủ: 0.15~0.5 mm (điều chỉnh được)

Tốc độ dây chuyền: 0.1~1.5 m/phút (điều chỉnh được)

Chiều dài trục vít tải: 3500 mm

Tốc độ cấp liệu: 0~0.5 vòng/phút

Điện áp tĩnh điện: 0~60 kV

Dòng điện tĩnh điện: ≤200 μA

Áp suất khí nén: 0.5~0.7 MPa

Nguồn điện: 380V, 3 pha

Công suất gia nhiệt cao tần: 30 kW

Kích thước máy: 4900 × 2500 × 2000 mm

Khối lượng: 3000 kg

Ưu điểm máy nhúng ngâm tẩm sơn cách điện rotor động cơ điện tự động

Toàn bộ quy trình, ngoại trừ thao tác nạp và lấy rotor, được thực hiện hoàn toàn tự động.

Chất lượng ngâm tẩm đồng đều, ổn định.

Chu kỳ sản xuất có thể điều chỉnh linh hoạt.

Giảm nhân công, nâng cao hiệu quả và tính nhất quán trong sản xuất.
