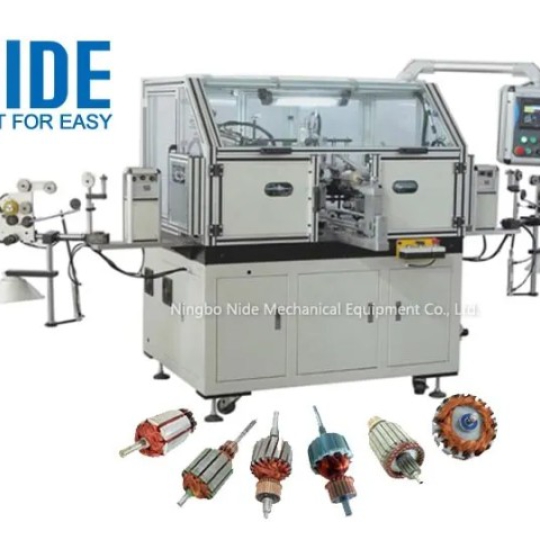

Máy quấn cuộn dây rotor động cơ điện tự động

Đặc điểm nổi bật máy quấn cuộn dây rotor tự động

• Máy quấn cuộn dây rotor tự động (Automatic rotor coil winding machine) được sử dụng để quấn rotor có cổ góp dạng móc.
• Trang bị hệ thống điều khiển PLC, giúp vận hành đơn giản và thuận tiện.
• Máy có khả năng tự động quấn dây.
• Điều khiển bằng PLC kết hợp màn hình cảm ứng.

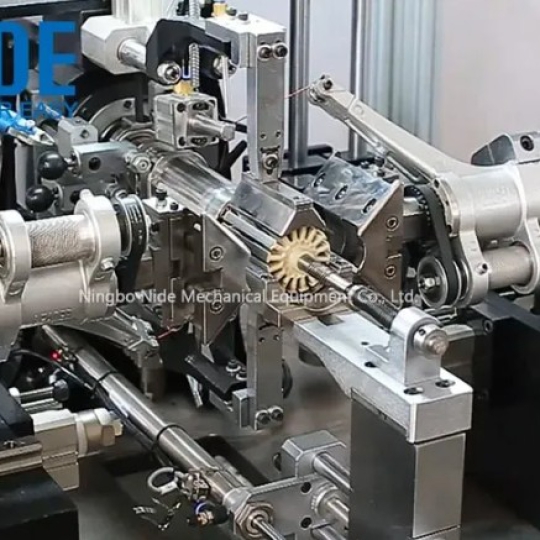

• Sử dụng cơ cấu hai đầu quấn (Double Winding Flyer).
• Có thể cài đặt độc lập 4 mức lực căng dây.

Mô tả máy quấn cuộn dây rotor tự động

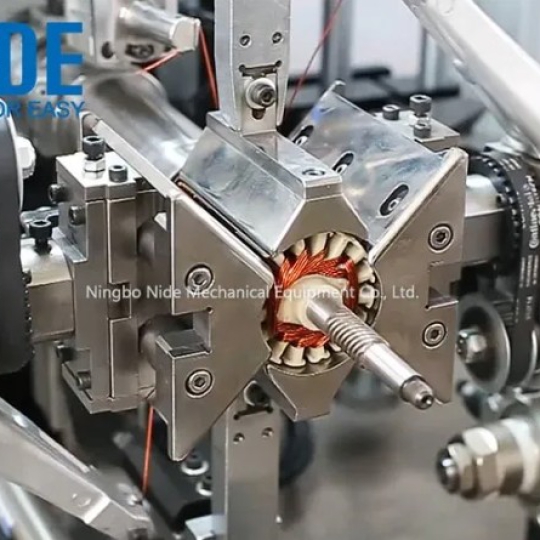

Máy quấn dây rotor động cơ điện tự động có khả năng tự động thực hiện các công đoạn nạp rotor, quấn dây, chia bước và cắt dây. Người vận hành chỉ cần đưa rotor vào và lấy rotor ra khỏi bộ cấp liệu.

Máy được trang bị màn hình cảm ứng và PLC, cho phép cài đặt cũng như điều chỉnh các thông số quấn trực tiếp trên màn hình.

Ngoài phiên bản tiêu chuẩn, chúng tôi còn cung cấp máy quấn cuộn dây rotor tự động tích hợp băng tải. Với phiên bản này, người vận hành chỉ cần đặt nhiều rotor lên băng tải một lần, sau đó máy sẽ tự động hoàn thành toàn bộ quá trình quấn.

Các thông số dưới đây áp dụng cho mẫu máy tiêu chuẩn. Máy cũng có thể được thiết kế và chế tạo theo kích thước rotor riêng của khách hàng.

ABM là đại lý phân phối thiết bị sản xuất động cơ điện Nide tại Việt Nam

Ứng dụng máy quấn cuộn dây rotor tự động

Máy quấn cuộn dây rotor tự động được sử dụng để quấn rotor có cổ góp dạng móc một cách hoàn toàn tự động.

Máy phù hợp để quấn các loại rotor có đường kính dây trung bình và lớn, đặc biệt thích hợp cho rotor của động cơ cảm ứng.

Thông số kỹ thuật máy quấn cuộn dây rotor tự động

Đường kính dây quấn:

• Phương pháp từ trễ (Magnetic Hysteresis): 0,16 – 0,55 mm
• Điều khiển điện tử: 0,30 – 0,85 mm

Đường kính ngoài rotor: 20 – 60 mm

Chiều dài lõi rotor: 20 – 60 mm

Đường kính trục: 3 – 17 mm

Chiều dài trục: Dưới 300 mm

Số rãnh rotor: Số rãnh chẵn

Số vòng quấn: 0 – 9.999 vòng

Đường kính cổ góp: 12 – 40 mm

Tốc độ quấn: 0 – 3.000 vòng/phút

Công suất động cơ quấn: 1,5 kW × 2

Tốc độ phát hiện góc: 0 – 3.000 vòng/phút

Công suất động cơ phát hiện góc: 0,75 kW × 1

Áp suất khí nén: 4 – 6 kg/cm²

Tổng công suất máy: 4,0 kW

Nguồn điện: AC 380V, 3 pha, 50/60 Hz

Khối lượng máy: 1.200 kg

Kích thước máy: 2000 (Dài) × 1300 (Rộng) × 1800 (Cao) mm

Ưu điểm máy quấn cuộn dây rotor tự động

• Có thể tích hợp bộ cấp liệu tự động để vận hành hoàn toàn tự động.
• Điều khiển bằng PLC kết hợp màn hình cảm ứng.
• Trang bị cơ cấu hai đầu quấn.
• Có thể cài đặt độc lập 4 mức lực căng dây.
